Электросхемы Saab 9-7X I (2005-2009)

34 системы 71 электросхема 1410 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Saab 9-7X I (2005-2009)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Saab 9-7X I (2005-2009)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Saab 9-7X I (2005-2009)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Saab 9-7X I (2005-2009)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Saab 9-7X I (2005-2009)

Компоненты на схеме

Круиз-контроль 4.2л

# 4.2l, электросхема круиз-контроля

Круиз-контроль 4.2л — 4.2l, электросхема круиз-контроля — 4.2l, электросхема круиз-контроля. Saab 9-7X I (2005-2009)

Компоненты на схеме

Круиз-контроль 5.3л

# 5.3l, электросхема круиз-контроля

Круиз-контроль 5.3л — 5.3l, электросхема круиз-контроля — 5.3l, электросхема круиз-контроля. Saab 9-7X I (2005-2009)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Saab 9-7X I (2005-2009)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Saab 9-7X I (2005-2009)

Компоненты на схеме

Двигатель

# Электросхема двигателя 4.2l

# Электросхема двигателя 4.2l (1 из 5)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (1 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 4.2l (2 из 5)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (2 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 4.2l (3 из 5)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (3 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 4.2l (4 из 5)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (4 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 4.2l (5 из 5)

Двигатель — Электросхема двигателя 4.2l — Электросхема двигателя 4.2l (5 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 5.3l

# Электросхема двигателя 5.3l (1 из 5)

Двигатель — Электросхема двигателя 5.3l — Электросхема двигателя 5.3l (1 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 5.3l (2 из 5)

Двигатель — Электросхема двигателя 5.3l — Электросхема двигателя 5.3l (2 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 5.3l (3 из 5)

Двигатель — Электросхема двигателя 5.3l — Электросхема двигателя 5.3l (3 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 5.3l (4 из 5)

Двигатель — Электросхема двигателя 5.3l — Электросхема двигателя 5.3l (4 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема двигателя 5.3l (5 из 5)

Двигатель — Электросхема двигателя 5.3l — Электросхема двигателя 5.3l (5 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

Фары

# Электросхема фар, с разрядкой высокой интенсивности

Фары — Электросхема фар, с разрядкой высокой интенсивности — Электросхема фар, с разрядкой высокой интенсивности. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема фар, без разряда высокой интенсивности

Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности. Saab 9-7X I (2005-2009)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Saab 9-7X I (2005-2009)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Saab 9-7X I (2005-2009)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Saab 9-7X I (2005-2009)

Компоненты на схеме

Память

# Электросхема регулируемой педали

Память — Электросхема регулируемой педали — Электросхема регулируемой педали. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема сиденья памяти водителя

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Saab 9-7X I (2005-2009)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Saab 9-7X I (2005-2009)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Saab 9-7X I (2005-2009)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Saab 9-7X I (2005-2009)

Компоненты на схеме

Сиденья

# 8-ходовая регулируемая электросхема сиденья с электроприводом

Сиденья — 8-ходовая регулируемая электросхема сиденья с электроприводом — 8-ходовая регулируемая электросхема сиденья с электроприводом. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема обогреваемого сиденья водителя

Сиденья — Электросхема обогреваемого сиденья водителя — Электросхема обогреваемого сиденья водителя. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема сиденья пассажира с подогревом

Сиденья — Электросхема сиденья пассажира с подогревом — Электросхема сиденья пассажира с подогревом. Saab 9-7X I (2005-2009)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Saab 9-7X I (2005-2009)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Saab 9-7X I (2005-2009)

Компоненты на схеме

Магнитола

# Электросхема базовой магнитолы

# Электросхема базовой магнитолы (1 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема базовой магнитолы (2 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема dvd-плеера

Магнитола — Электросхема dvd-плеера — Электросхема dvd-плеера. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема радиосистемы премиум-класса

# Электросхема радиосистемы премиум-класса (1 из 2)

Магнитола — Электросхема радиосистемы премиум-класса — Электросхема радиосистемы премиум-класса (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема радиосистемы премиум-класса (2 из 2)

Магнитола — Электросхема радиосистемы премиум-класса — Электросхема радиосистемы премиум-класса (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

Блокировка селектора

# Электросхема электромагнита замка зажигания

Блокировка селектора — Электросхема электромагнита замка зажигания — Электросхема электромагнита замка зажигания. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Saab 9-7X I (2005-2009)

Компоненты на схеме

Стартер/генератор

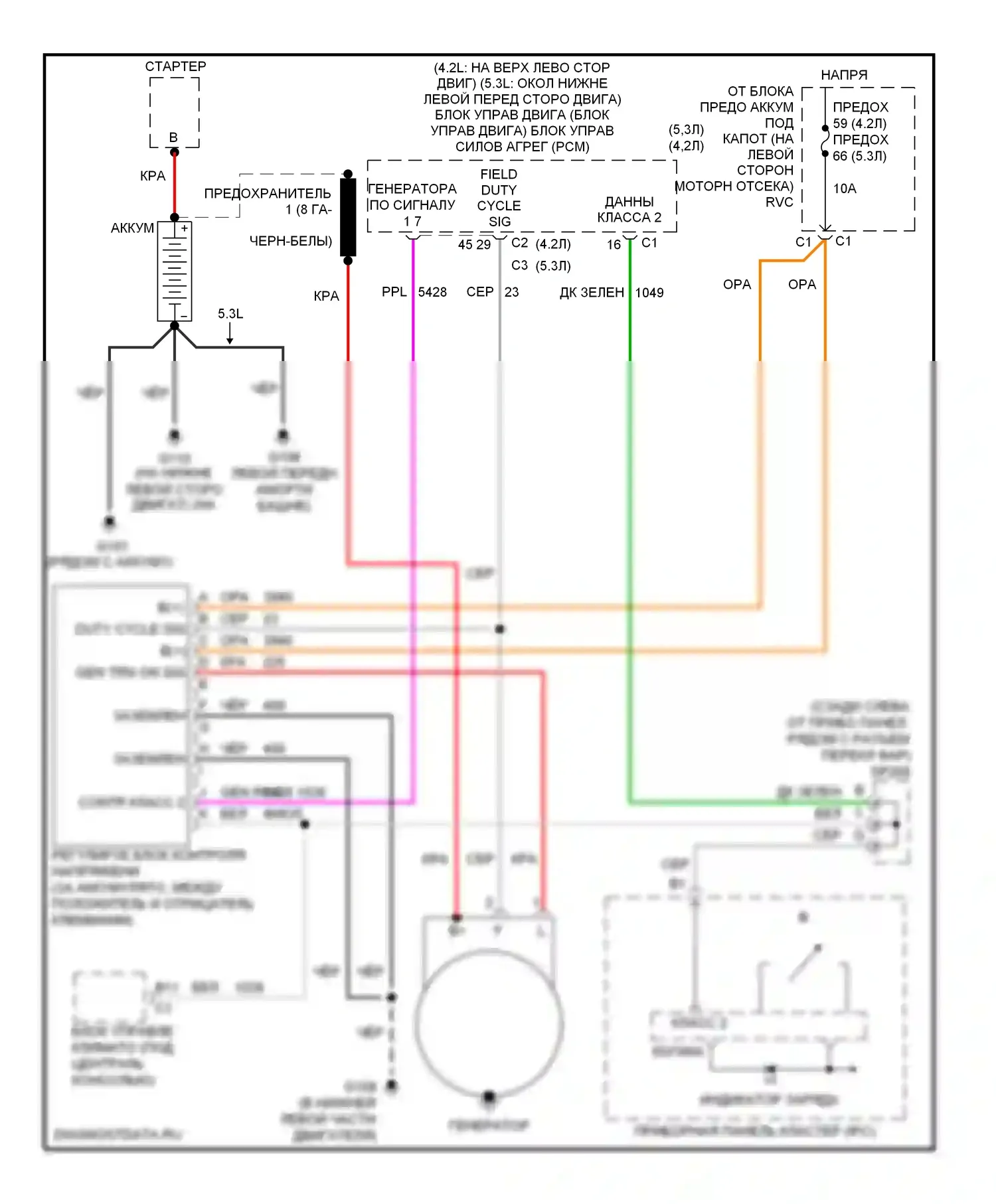

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Saab 9-7X I (2005-2009)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

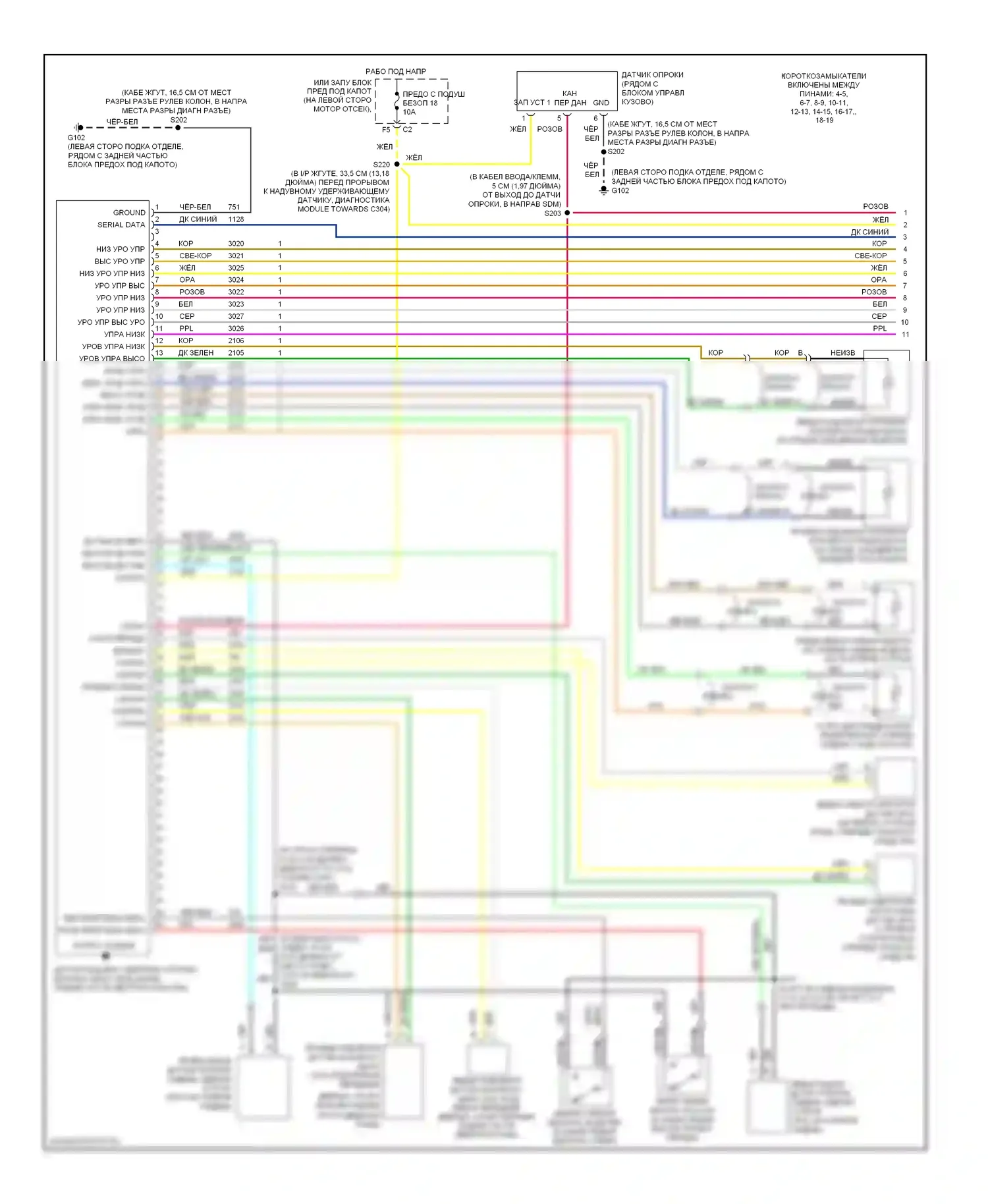

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

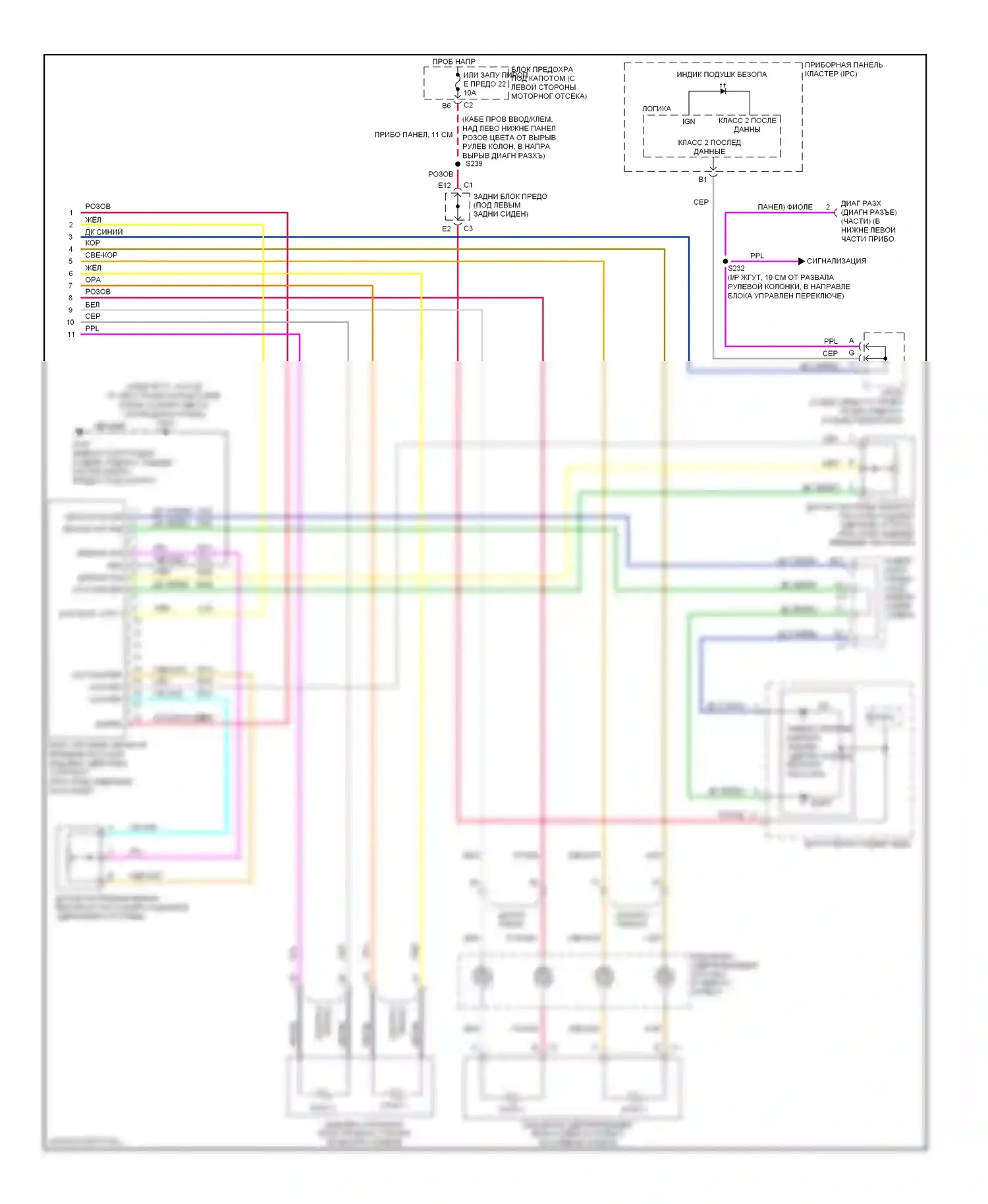

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

Коробка передач

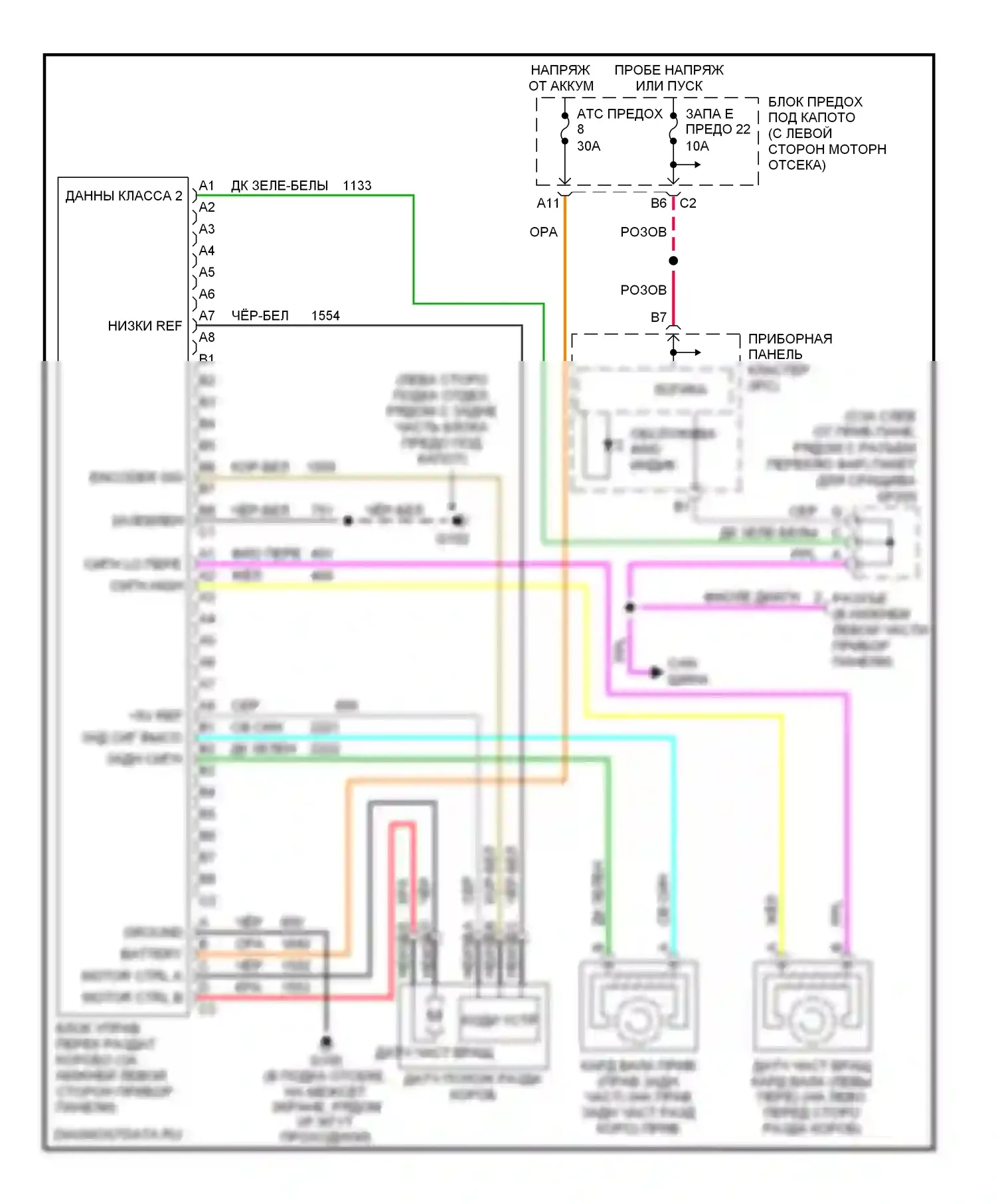

# Электросхема раздаточной коробки

Коробка передач — Электросхема раздаточной коробки — Электросхема раздаточной коробки. Saab 9-7X I (2005-2009)

Компоненты на схеме

Коробка передач 4.2л

# 4.2l, электросхема автоматической коробки передач

Коробка передач 4.2л — 4.2l, электросхема автоматической коробки передач — 4.2l, электросхема автоматической коробки передач. Saab 9-7X I (2005-2009)

Компоненты на схеме

Коробка передач 5.3л

# 5.3l, электросхема соединений автоматической коробки передач

# 5.3l, электросхема соединений автоматической коробки передач (1 из 2)

Коробка передач 5.3л — 5.3l, электросхема соединений автоматической коробки передач — 5.3l, электросхема соединений автоматической коробки передач (1 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

# 5.3l, электросхема автоматической коробки передач

# 5.3l, электросхема автоматической коробки передач (2 из 2)

Коробка передач 5.3л — 5.3l, электросхема автоматической коробки передач — 5.3l, электросхема автоматической коробки передач (2 из 2). Saab 9-7X I (2005-2009)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Saab 9-7X I (2005-2009)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Saab 9-7X I (2005-2009)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Saab 9-7X I (2005-2009)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Saab 9-7X I (2005-2009)

Компоненты на схеме
