Электросхемы Saab 9-2X I (2004-2006)

33 системы 58 электросхем 867 компонентов

Кондиционер 2.0л турбо

# 2,0л турбо, автоматическая электросхема кондиционера

# 2,0л турбо, автоматическая электросхема кондиционера (1 из 2)

Кондиционер 2.0л турбо — 2,0л турбо, автоматическая электросхема кондиционера — 2,0л турбо, автоматическая электросхема кондиционера (1 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

# 2,0л турбо, автоматическая электросхема кондиционера (2 из 2)

Кондиционер 2.0л турбо — 2,0л турбо, автоматическая электросхема кондиционера — 2,0л турбо, автоматическая электросхема кондиционера (2 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

# 2,0л турбо, ручная электросхема кондиционера

Кондиционер 2.0л турбо — 2,0л турбо, ручная электросхема кондиционера — 2,0л турбо, ручная электросхема кондиционера. Saab 9-2X I (2004-2006)

Компоненты на схеме

Кондиционер 2.5л

# 2.5л, электросхема климат контроля

# 2.5л, электросхема климат контроля (1 из 2)

Кондиционер 2.5л — 2.5л, электросхема климат контроля — 2.5л, электросхема климат контроля (1 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

# 2.5л, электросхема климат контроля (2 из 2)

Кондиционер 2.5л — 2.5л, электросхема климат контроля — 2.5л, электросхема климат контроля (2 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

# 2.5л, электросхема ручного кондиционера

Кондиционер 2.5л — 2.5л, электросхема ручного кондиционера — 2.5л, электросхема ручного кондиционера. Saab 9-2X I (2004-2006)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Saab 9-2X I (2004-2006)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Saab 9-2X I (2004-2006)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Saab 9-2X I (2004-2006)

Компоненты на схеме

Can шина 2.0л турбо

# 2,0л турбо, can шина электросхема соединений

Can шина 2.0л турбо — 2,0л турбо, can шина электросхема соединений — 2,0л турбо, can шина электросхема соединений. Saab 9-2X I (2004-2006)

Компоненты на схеме

Can шина 2.5l

# 2,5l, can шина электросхема

Can шина 2.5l — 2,5l, can шина электросхема — 2,5l, can шина электросхема. Saab 9-2X I (2004-2006)

Компоненты на схеме

Вентилятор охлаждения 2.0л турбо

# 2,0л турбо, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.0л турбо — 2,0л турбо, электросхема вентилятора охлаждения — 2,0л турбо, электросхема вентилятора охлаждения. Saab 9-2X I (2004-2006)

Компоненты на схеме

Вентилятор охлаждения 2.5л

# 2,5л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.5л — 2,5л, электросхема вентилятора охлаждения — 2,5л, электросхема вентилятора охлаждения. Saab 9-2X I (2004-2006)

Компоненты на схеме

Круиз-контроль 2,0л турбо

# 2.0l турбо, электросхема круиз-контроля

Круиз-контроль 2,0л турбо — 2.0l турбо, электросхема круиз-контроля — 2.0l турбо, электросхема круиз-контроля. Saab 9-2X I (2004-2006)

Компоненты на схеме

Круиз-контроль 2,5л

# 2.5l, электросхема круиз-контроля

Круиз-контроль 2,5л — 2.5l, электросхема круиз-контроля — 2.5l, электросхема круиз-контроля. Saab 9-2X I (2004-2006)

Компоненты на схеме

Подогрев стекол

# Электросхема заднего подогрева

Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема антиобледенителя дворника

Подогрев стекол — Электросхема антиобледенителя дворника — Электросхема антиобледенителя дворника. Saab 9-2X I (2004-2006)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 4)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 4)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 4)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 4)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.5l

# Электросхема двигателя 2.5l (1 из 4)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (1 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.5l (2 из 4)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (2 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.5l (3 из 4)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (3 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема двигателя 2.5l (4 из 4)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (4 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

Фары и фонари

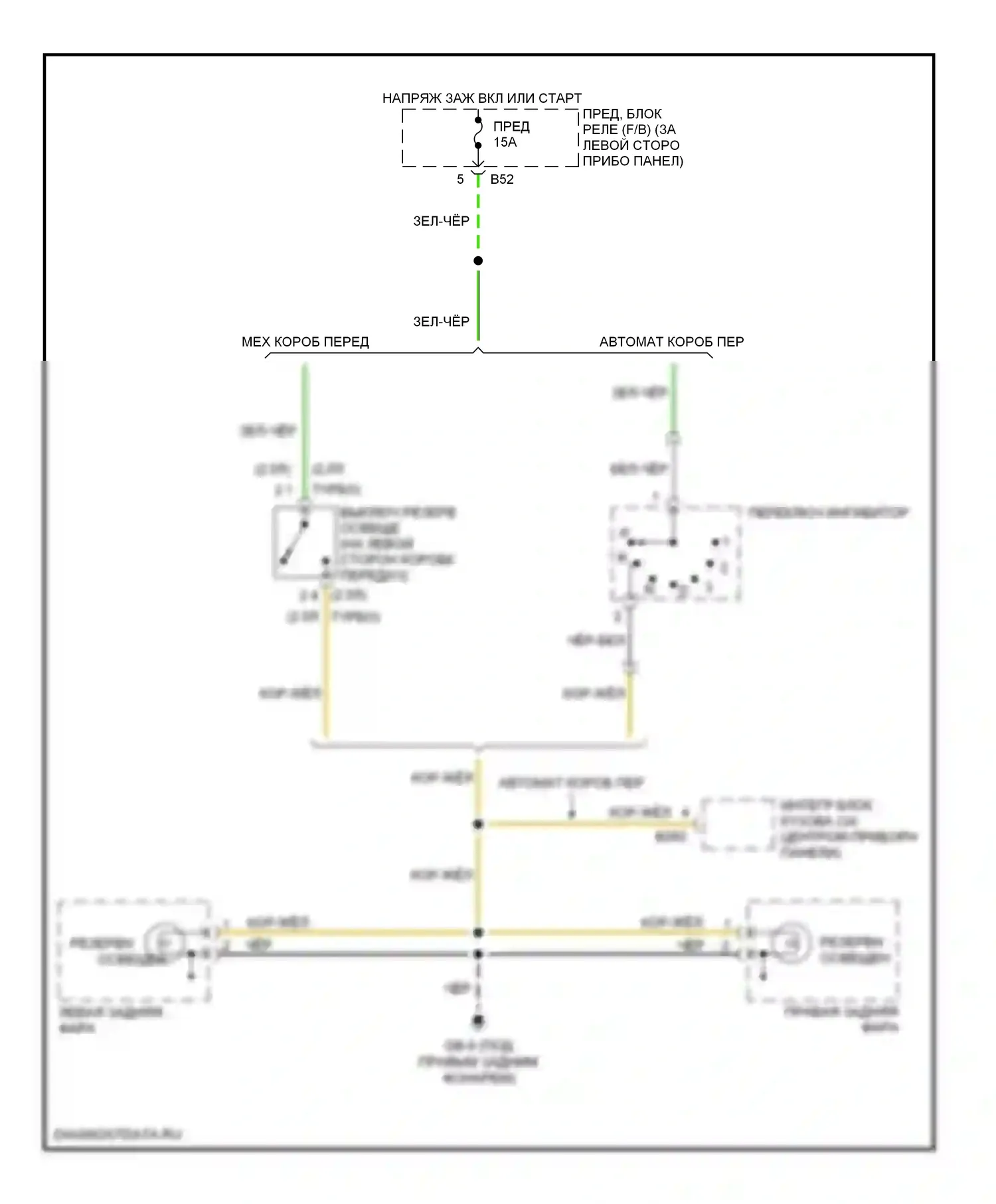

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Saab 9-2X I (2004-2006)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Saab 9-2X I (2004-2006)

Компоненты на схеме

Фары

# Электросхема фар, с разрядкой высокой интенсивности

Фары — Электросхема фар, с разрядкой высокой интенсивности — Электросхема фар, с разрядкой высокой интенсивности. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема фар, без разряда высокой интенсивности

Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности. Saab 9-2X I (2004-2006)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Saab 9-2X I (2004-2006)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Saab 9-2X I (2004-2006)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Saab 9-2X I (2004-2006)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Saab 9-2X I (2004-2006)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Saab 9-2X I (2004-2006)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Saab 9-2X I (2004-2006)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Saab 9-2X I (2004-2006)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Saab 9-2X I (2004-2006)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Saab 9-2X I (2004-2006)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Saab 9-2X I (2004-2006)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Saab 9-2X I (2004-2006)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема стартера, акпп

Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема стартера, мкп

Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Saab 9-2X I (2004-2006)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Saab 9-2X I (2004-2006)

Компоненты на схеме

Коробка передач 2.0л турбо

# 2,0л турбо, электросхема автоматической коробки передач

Коробка передач 2.0л турбо — 2,0л турбо, электросхема автоматической коробки передач — 2,0л турбо, электросхема автоматической коробки передач. Saab 9-2X I (2004-2006)

Компоненты на схеме

Коробка передач 2.5л

# 2,5л, электросхема соединений автоматической коробки передач

# 2,5л, электросхема соединений автоматической коробки передач (1 из 2)

Коробка передач 2.5л — 2,5л, электросхема соединений автоматической коробки передач — 2,5л, электросхема соединений автоматической коробки передач (1 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

# 2.5l, электросхема соединений автоматической коробки передач

# 2.5l, электросхема соединений автоматической коробки передач (2 из 2)

Коробка передач 2.5л — 2.5l, электросхема соединений автоматической коробки передач — 2.5l, электросхема соединений автоматической коробки передач (2 из 2). Saab 9-2X I (2004-2006)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Saab 9-2X I (2004-2006)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Saab 9-2X I (2004-2006)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Saab 9-2X I (2004-2006)

Компоненты на схеме
