Электросхемы Pontiac GTO IV (2004-2006)

27 систем 47 электросхем 1043 компонента

Кондиционирование воздуха

# Электросхема компрессора

Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Двигатель

# Электросхема двигателя 6.0l vin u

# Электросхема двигателя 6.0l vin u (1 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (1 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (2 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (2 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (3 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (3 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (4 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (4 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (5 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (5 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (6 из 6)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (6 из 6). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

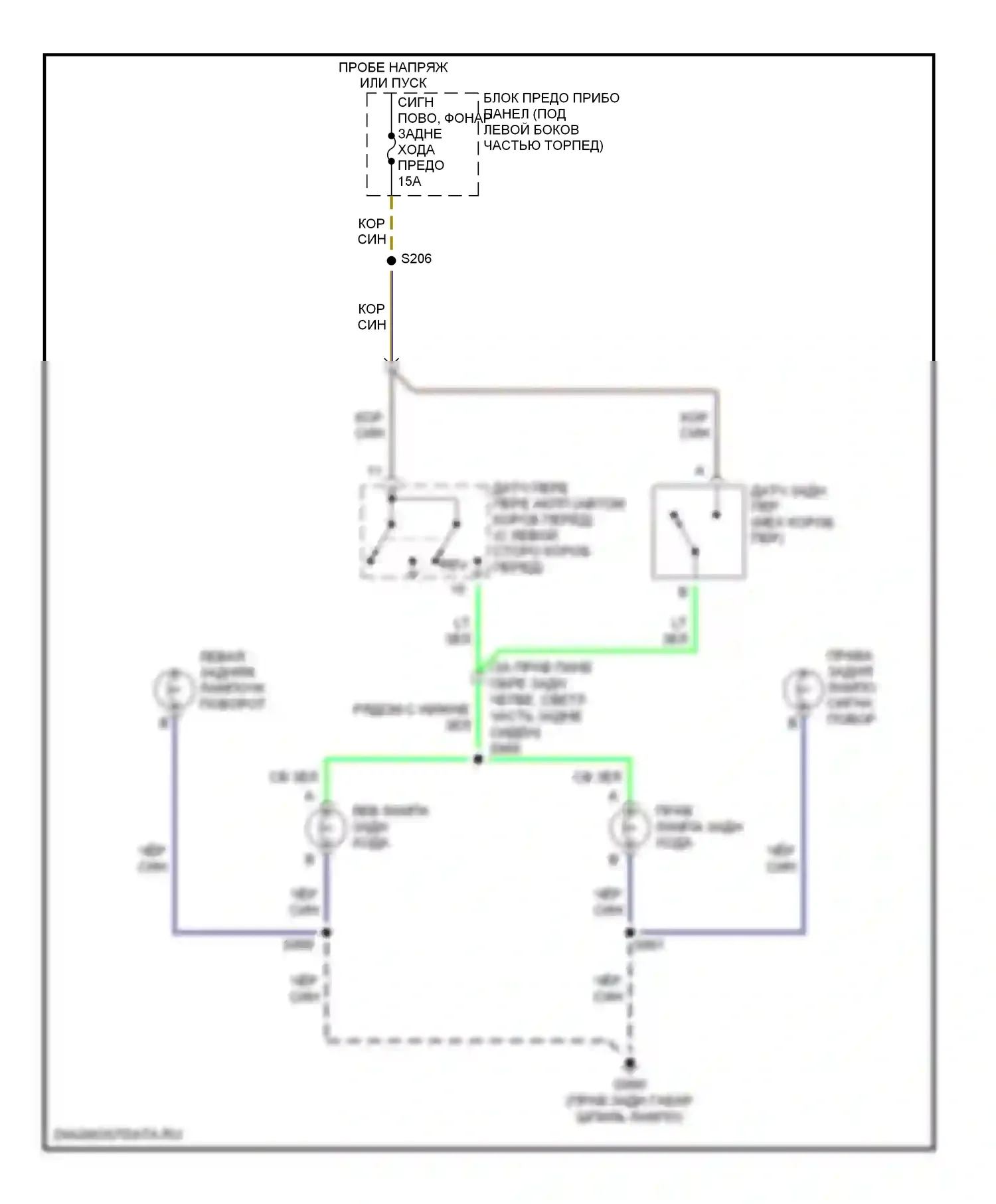

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Клаксон

# Электросхема клаксона

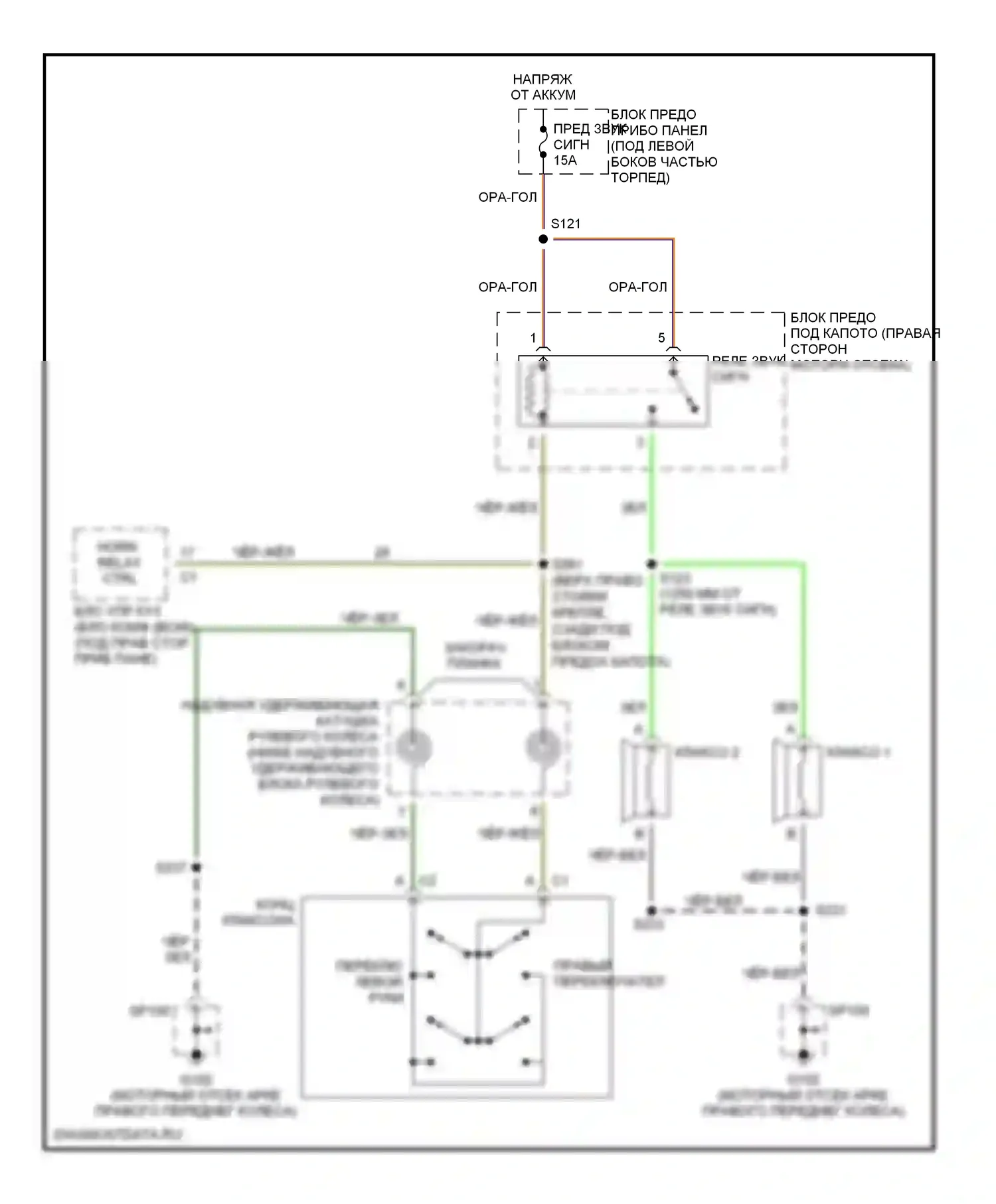

Клаксон — Электросхема клаксона — Электросхема клаксона. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Pontiac GTO IV (2004-2006)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Pontiac GTO IV (2004-2006)

Компоненты на схеме

# Электросхема механической коробки передач

Коробка передач — Электросхема механической коробки передач — Электросхема механической коробки передач. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Pontiac GTO IV (2004-2006)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Pontiac GTO IV (2004-2006)

Компоненты на схеме
