Электросхемы Nissan Quest I (1992-1998)

29 систем 46 электросхем 888 компонентов
Содержание — 29 систем, 46 схем
Can шина
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Силовая антенна
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Тело компьютер
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

Can шина — Can шина. Nissan Quest I (1992-1998)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Nissan Quest I (1992-1998)
    Компоненты на схеме

      Блокировки переключения передач

      # Электросхема блокировки селектора

      Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Nissan Quest I (1992-1998)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        # Электросхема блока предохранителей реле (1 из 2)

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Nissan Quest I (1992-1998)
        Компоненты на схеме

          # Электросхема блока предохранителей реле (2 из 2)

          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Nissan Quest I (1992-1998)
          Компоненты на схеме

            Вентилятор охлаждения

            # Электросхема вентилятора охлаждения

            Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Nissan Quest I (1992-1998)
            Компоненты на схеме

              Двигатель

              # Электросхема двигателя 3.0ls

              # Электросхема двигателя 3.0ls (1 из 3)

              Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (1 из 3). Nissan Quest I (1992-1998)
              Компоненты на схеме

                # Электросхема двигателя 3.0ls (2 из 3)

                Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (2 из 3). Nissan Quest I (1992-1998)
                Компоненты на схеме

                  # Электросхема двигателя 3.0ls (3 из 3)

                  Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (3 из 3). Nissan Quest I (1992-1998)
                  Компоненты на схеме

                    Дворники и омыватели

                    # Электросхема задних дворников и омывателей, без подвижного стекла двери багажника

                    Дворники и омыватели — Электросхема задних дворников и омывателей, без подвижного стекла двери багажника — Электросхема задних дворников и омывателей, без подвижного стекла двери багажника. Nissan Quest I (1992-1998)
                    Компоненты на схеме

                      # Электросхема задних дворников и омывателей с подвижным стеклом двери багажника

                      Дворники и омыватели — Электросхема задних дворников и омывателей с подвижным стеклом двери багажника — Электросхема задних дворников и омывателей с подвижным стеклом двери багажника. Nissan Quest I (1992-1998)
                      Компоненты на схеме

                        # Электросхема передних дворников и омывателей

                        Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Nissan Quest I (1992-1998)
                        Компоненты на схеме

                          Клаксон

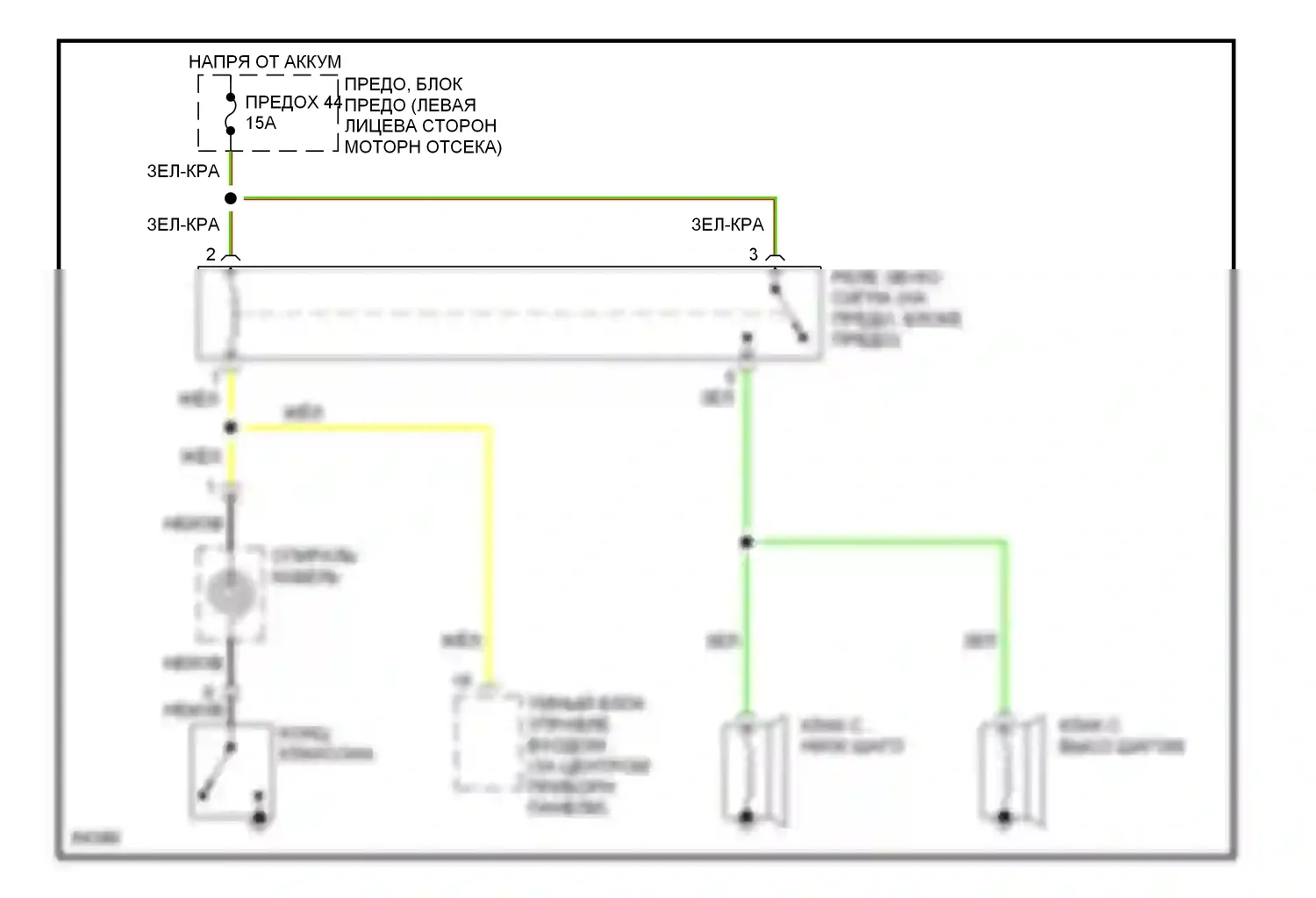

                          # Электросхема клаксона

                          Клаксон — Электросхема клаксона — Электросхема клаксона. Nissan Quest I (1992-1998)
                          Компоненты на схеме

                            Кондиционирование воздуха

                            # Электросхема заднего кондиционера, ручной кондиционер

                            Кондиционирование воздуха — Электросхема заднего кондиционера, ручной кондиционер — Электросхема заднего кондиционера, ручной кондиционер. Nissan Quest I (1992-1998)
                            Компоненты на схеме

                              # Электросхема кондиционера, авто кондиционер

                              # Электросхема кондиционера, авто кондиционер (1 из 2)

                              Кондиционирование воздуха — Электросхема кондиционера, авто кондиционер — Электросхема кондиционера, авто кондиционер (1 из 2). Nissan Quest I (1992-1998)
                              Компоненты на схеме

                                # Электросхема кондиционера, авто кондиционер (2 из 2)

                                Кондиционирование воздуха — Электросхема кондиционера, авто кондиционер — Электросхема кондиционера, авто кондиционер (2 из 2). Nissan Quest I (1992-1998)
                                Компоненты на схеме

                                  # Электросхема кондиционера, ручной кондиционер

                                  Кондиционирование воздуха — Электросхема кондиционера, ручной кондиционер — Электросхема кондиционера, ручной кондиционер. Nissan Quest I (1992-1998)
                                  Компоненты на схеме

                                    Коробка передач

                                    # Электросхема коробки передач

                                    Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Nissan Quest I (1992-1998)
                                    Компоненты на схеме

                                      Круиз-контроль

                                      # Электросхема круиз-контроля

                                      Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Nissan Quest I (1992-1998)
                                      Компоненты на схеме

                                        Магнитола

                                        # Базовая магнитола

                                        Магнитола — Базовая магнитола — Базовая магнитола. Nissan Quest I (1992-1998)
                                        Компоненты на схеме

                                          # Электросхема высококачественной звуковой магнитолы

                                          Магнитола — Электросхема высококачественной звуковой магнитолы — Электросхема высококачественной звуковой магнитолы. Nissan Quest I (1992-1998)
                                          Компоненты на схеме

                                            Освещение салона

                                            # Электросхема освещения салона

                                            Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Nissan Quest I (1992-1998)
                                            Компоненты на схеме

                                              # Электросхема подсветки приборной панели

                                              Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Nissan Quest I (1992-1998)
                                              Компоненты на схеме

                                                Подогрев стекол

                                                # Электросхема подогрева

                                                Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Nissan Quest I (1992-1998)
                                                Компоненты на схеме

                                                  Подушки безопасности

                                                  # Электросхема подушек безопасности

                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Nissan Quest I (1992-1998)
                                                  Компоненты на схеме

                                                    Предупреждение

                                                    # Электросхемы системы оповещения

                                                    Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Nissan Quest I (1992-1998)
                                                    Компоненты на схеме

                                                      Приборная панель

                                                      # Электросхема приборной панели

                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Nissan Quest I (1992-1998)
                                                      Компоненты на схеме

                                                        Сигнализация

                                                        # Сигнализации электросхема

                                                        # Сигнализации электросхема (1 из 2)

                                                        Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 2). Nissan Quest I (1992-1998)
                                                        Компоненты на схеме

                                                          # Сигнализации электросхема (2 из 2)

                                                          Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 2). Nissan Quest I (1992-1998)
                                                          Компоненты на схеме

                                                            Сиденья

                                                            # Поясничная электросхема

                                                            Сиденья — Поясничная электросхема — Поясничная электросхема. Nissan Quest I (1992-1998)
                                                            Компоненты на схеме

                                                              # Электросхема сидений

                                                              Сиденья — Электросхема сидений — Электросхема сидений. Nissan Quest I (1992-1998)
                                                              Компоненты на схеме

                                                                Силовая антенна

                                                                # Электросхема силовой антенны

                                                                Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Nissan Quest I (1992-1998)
                                                                Компоненты на схеме

                                                                  Складная крыша/люк

                                                                  # Складная крыша/цепи штриховки

                                                                  Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Nissan Quest I (1992-1998)
                                                                  Компоненты на схеме

                                                                    Стартер/генератор

                                                                    # Электросхема генератора

                                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Nissan Quest I (1992-1998)
                                                                    Компоненты на схеме

                                                                      # Электросхема стартера

                                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера. Nissan Quest I (1992-1998)
                                                                      Компоненты на схеме

                                                                        Стеклоподъемники

                                                                        # Электросхема стеклоподъемника

                                                                        Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Nissan Quest I (1992-1998)
                                                                        Компоненты на схеме

                                                                          Тело компьютер

                                                                          # Электросхема интеллектуального блока управления входом

                                                                          Тело компьютер — Электросхема интеллектуального блока управления входом — Электросхема интеллектуального блока управления входом. Nissan Quest I (1992-1998)
                                                                          Компоненты на схеме

                                                                            Точки подключения масс

                                                                            # Электросхема точек подключения масс

                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Nissan Quest I (1992-1998)
                                                                            Компоненты на схеме

                                                                              Управление зеркалами заднего вида

                                                                              # Электросхема силового зеркала

                                                                              Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Nissan Quest I (1992-1998)
                                                                              Компоненты на схеме

                                                                                Фары

                                                                                # Электросхема фар, без дрели

                                                                                Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Nissan Quest I (1992-1998)
                                                                                Компоненты на схеме

                                                                                  # Электросхема фар, с черт.

                                                                                  Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Nissan Quest I (1992-1998)
                                                                                  Компоненты на схеме

                                                                                    Фары и фонари

                                                                                    # Электросхема фар и фонарей

                                                                                    # Электросхема фар и фонарей (1 из 2)

                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Nissan Quest I (1992-1998)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема фар и фонарей (2 из 2)

                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Nissan Quest I (1992-1998)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема фонарей заднего хода

                                                                                        Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Nissan Quest I (1992-1998)
                                                                                        Компоненты на схеме

                                                                                          Центральный замок

                                                                                          # Электросхема бесключевого доступа

                                                                                          Центральный замок — Электросхема бесключевого доступа — Электросхема бесключевого доступа. Nissan Quest I (1992-1998)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема замка двери

                                                                                            Центральный замок — Электросхема замка двери — Электросхема замка двери. Nissan Quest I (1992-1998)
                                                                                            Компоненты на схеме
