Электросхемы Nissan Kicks I (2016-2020)

30 систем 84 электросхемы 1140 компонентов
Содержание — 30 систем, 84 схемы
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Nissan Kicks I (2016-2020)
Компоненты на схеме

    # Can шина электросхема (2 из 4)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Nissan Kicks I (2016-2020)
    Компоненты на схеме

      # Can шина электросхема (3 из 4)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Nissan Kicks I (2016-2020)
      Компоненты на схеме

        # Can шина электросхема (4 из 4)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Nissan Kicks I (2016-2020)
        Компоненты на схеме

          Антиблокировочная система abs

          # Антиблокировочная система abs электросхема

          # Антиблокировочная система abs электросхема (1 из 2)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Nissan Kicks I (2016-2020)
          Компоненты на схеме

            # Антиблокировочная система abs электросхема (2 из 2)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Nissan Kicks I (2016-2020)
            Компоненты на схеме

              Багажник, задняя дверь, лючок топливного бака

              # Электросхема устройства открывания задней двери

              Багажник, задняя дверь, лючок топливного бака — Электросхема устройства открывания задней двери — Электросхема устройства открывания задней двери. Nissan Kicks I (2016-2020)
              Компоненты на схеме

                Блокировка селектора

                # Электросхема блокировки селектора

                Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Nissan Kicks I (2016-2020)
                Компоненты на схеме

                  Блоки управления кузовом

                  # Электросхема блоков управления кузовом

                  Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Nissan Kicks I (2016-2020)
                  Компоненты на схеме

                    Блок предохранителей и реле

                    # Электросхема блока предохранителей реле

                    # Электросхема блока предохранителей реле (1 из 4)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Nissan Kicks I (2016-2020)
                    Компоненты на схеме

                      # Электросхема блока предохранителей реле (2 из 4)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Nissan Kicks I (2016-2020)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (3 из 4)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Nissan Kicks I (2016-2020)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле (4 из 4)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Nissan Kicks I (2016-2020)
                          Компоненты на схеме

                            Вентилятор охлаждения

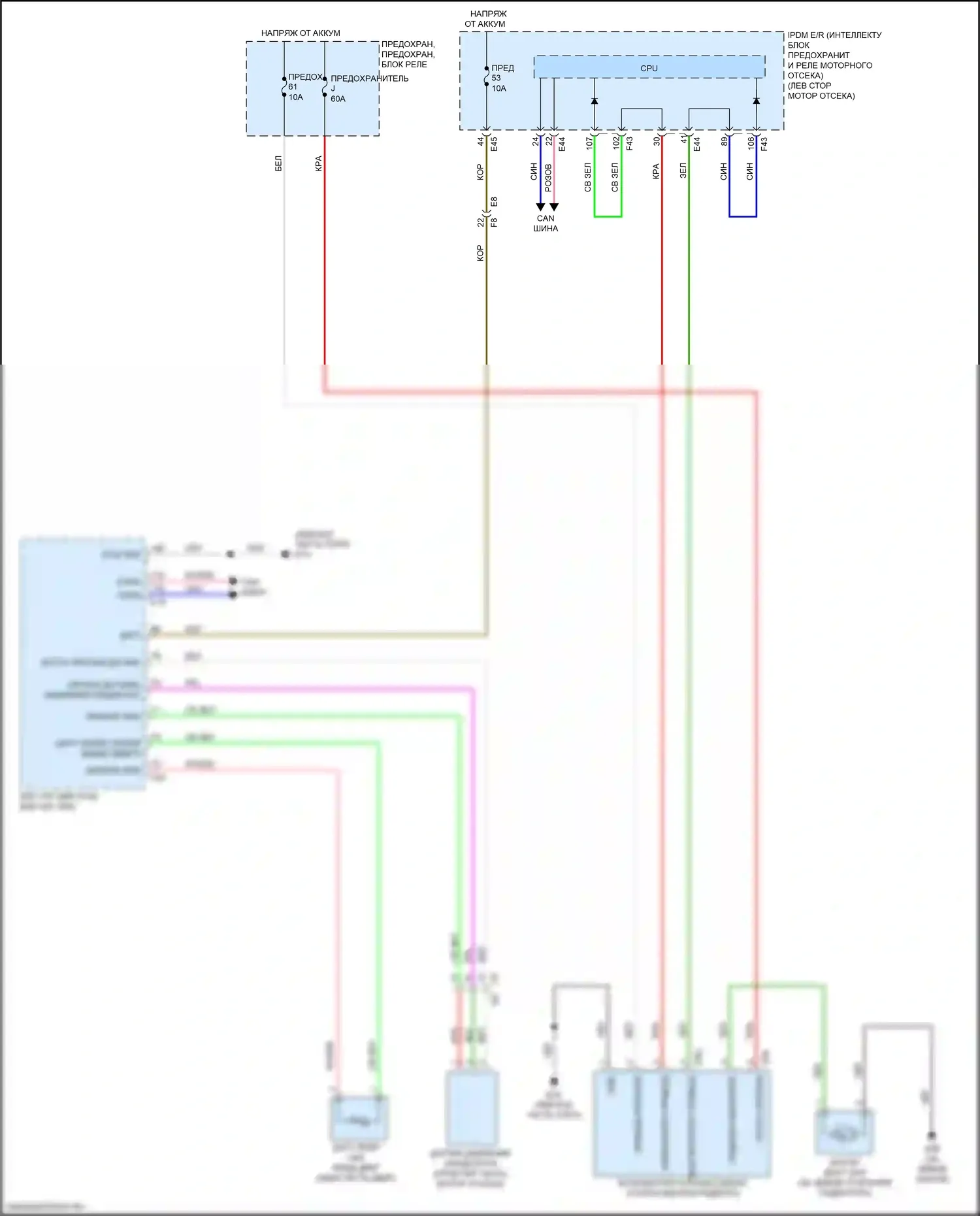

                            # Электросхема вентилятора охлаждения

                            Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Nissan Kicks I (2016-2020)
                            Компоненты на схеме

                              Двигатель

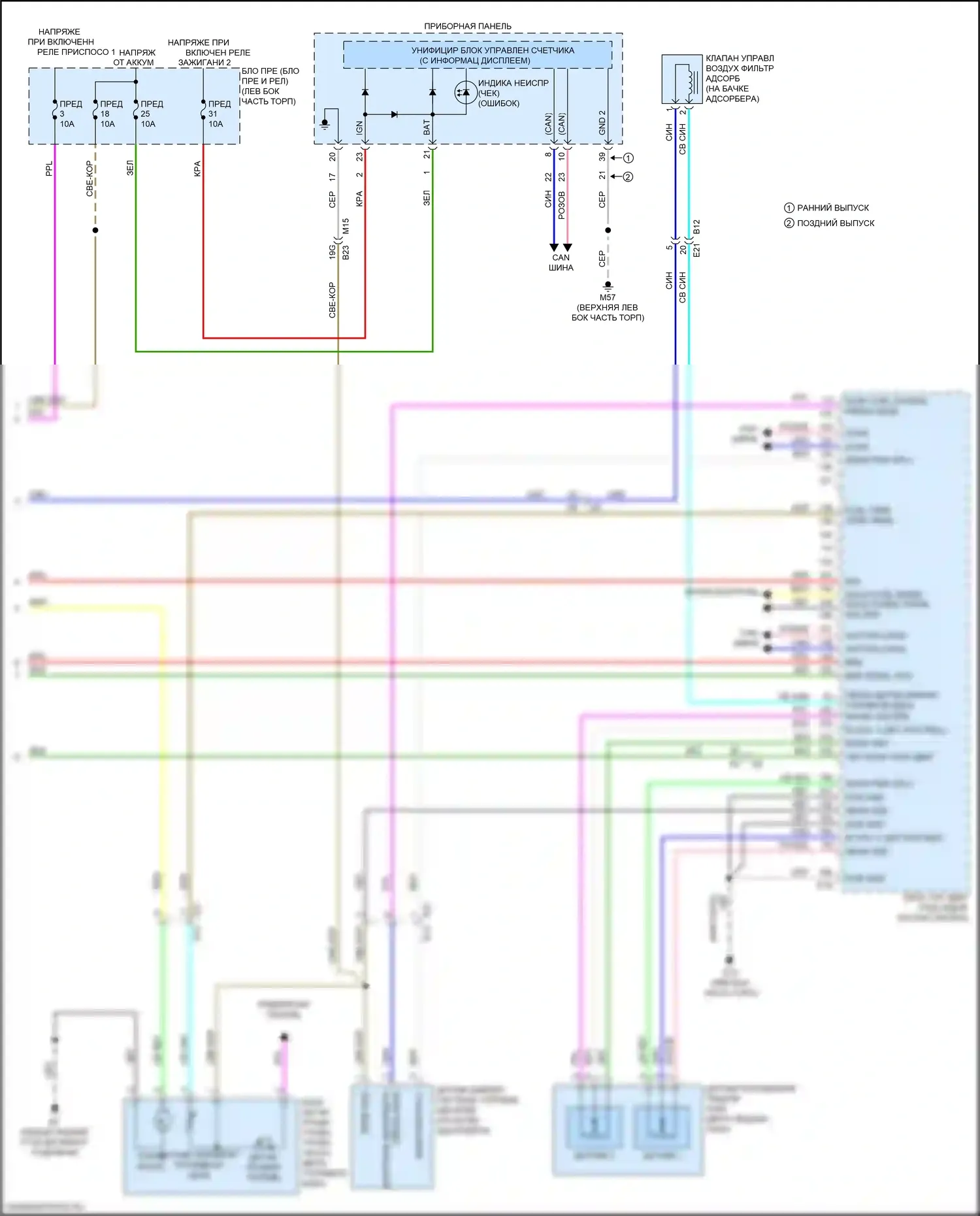

                              # Электросхема двигателя 1.6л

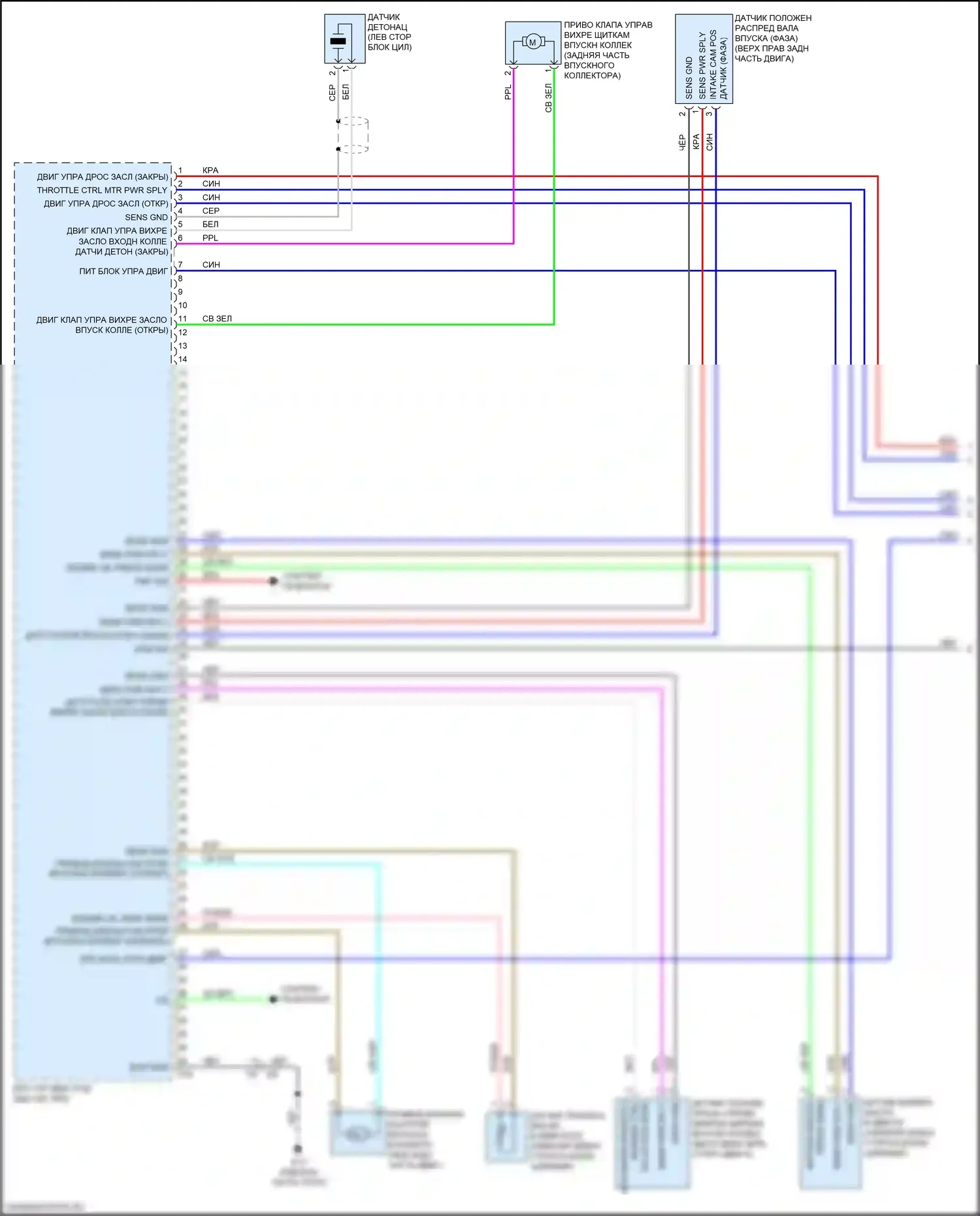

                              # Электросхема двигателя 1.6л (1 из 6)

                              Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (1 из 6). Nissan Kicks I (2016-2020)
                              Компоненты на схеме

                                # Электросхема двигателя 1.6л (2 из 6)

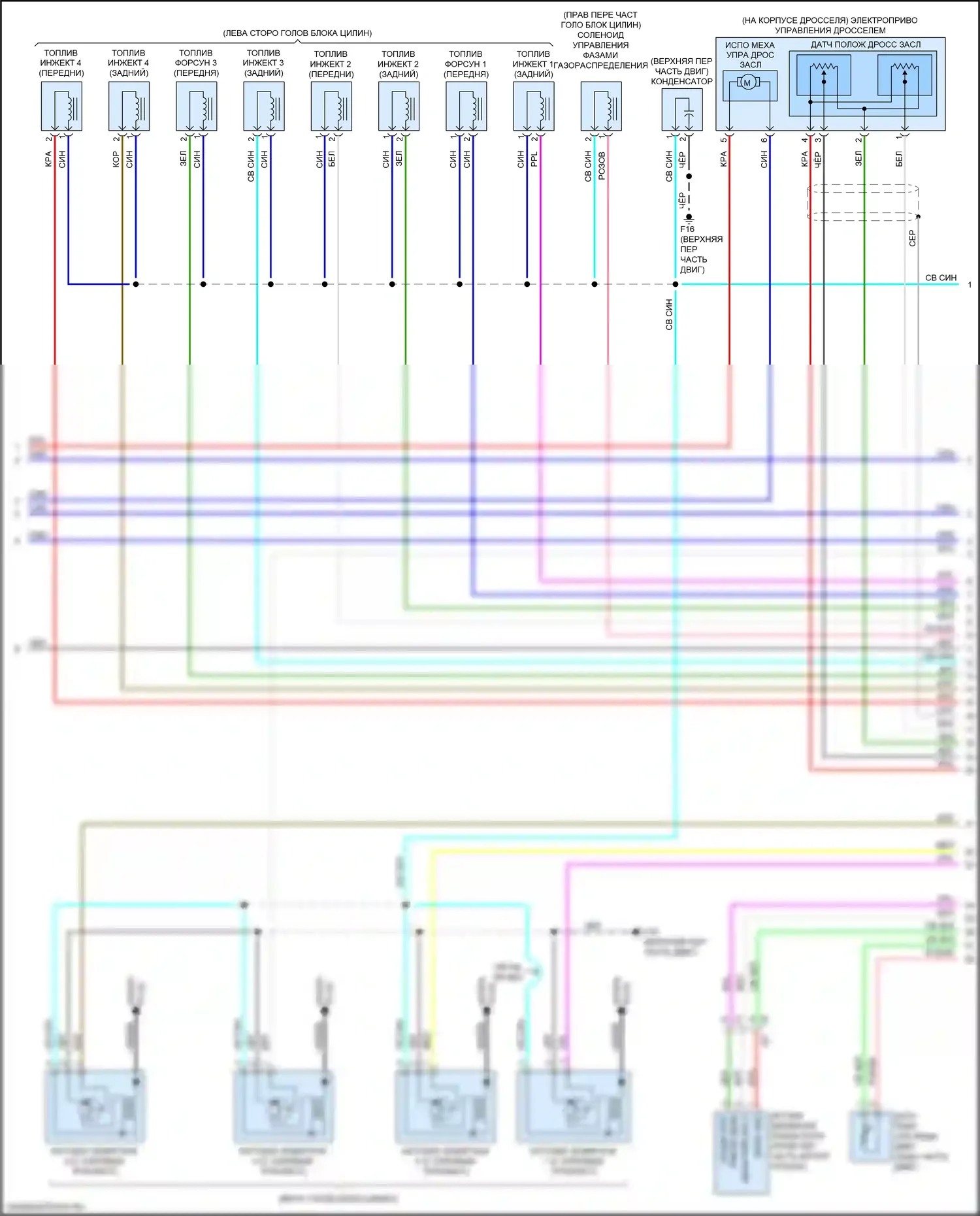

                                Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (2 из 6). Nissan Kicks I (2016-2020)
                                Компоненты на схеме

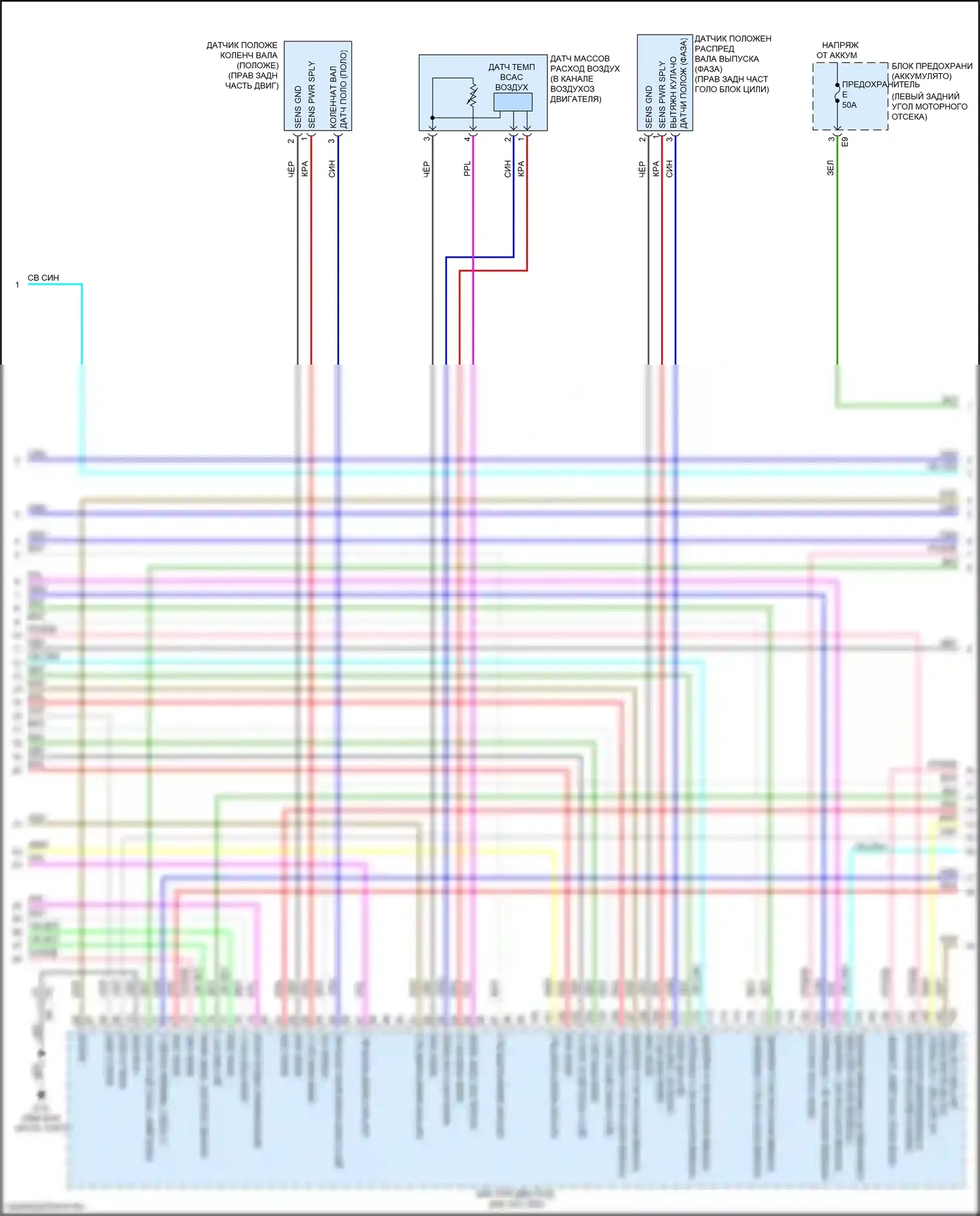

                                  # Электросхема двигателя 1.6л (3 из 6)

                                  Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (3 из 6). Nissan Kicks I (2016-2020)
                                  Компоненты на схеме

                                    # Электросхема двигателя 1.6л (4 из 6)

                                    Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (4 из 6). Nissan Kicks I (2016-2020)
                                    Компоненты на схеме

                                      # Электросхема двигателя 1.6л (5 из 6)

                                      Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (5 из 6). Nissan Kicks I (2016-2020)
                                      Компоненты на схеме

                                        # Электросхема двигателя 1.6л (6 из 6)

                                        Двигатель — Электросхема двигателя 1.6л — Электросхема двигателя 1.6л (6 из 6). Nissan Kicks I (2016-2020)
                                        Компоненты на схеме

                                          Дворники и омыватели

                                          # Дворники и омыватели электросхема

                                          Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Nissan Kicks I (2016-2020)
                                          Компоненты на схеме

                                            Клаксон

                                            # Электросхема клаксона

                                            Клаксон — Электросхема клаксона — Электросхема клаксона. Nissan Kicks I (2016-2020)
                                            Компоненты на схеме

                                              Кондиционирование воздуха

                                              # Электросхема климат контроля

                                              # Электросхема климат контроля (1 из 4)

                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Nissan Kicks I (2016-2020)
                                              Компоненты на схеме

                                                # Электросхема климат контроля (2 из 4)

                                                Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Nissan Kicks I (2016-2020)
                                                Компоненты на схеме

                                                  # Электросхема климат контроля (3 из 4)

                                                  Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Nissan Kicks I (2016-2020)
                                                  Компоненты на схеме

                                                    # Электросхема климат контроля (4 из 4)

                                                    Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Nissan Kicks I (2016-2020)
                                                    Компоненты на схеме

                                                      # Электросхема ручного кондиционера

                                                      # Электросхема ручного кондиционера (1 из 3)

                                                      Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Nissan Kicks I (2016-2020)
                                                      Компоненты на схеме

                                                        # Электросхема ручного кондиционера (2 из 3)

                                                        Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Nissan Kicks I (2016-2020)
                                                        Компоненты на схеме

                                                          # Электросхема ручного кондиционера (3 из 3)

                                                          Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Nissan Kicks I (2016-2020)
                                                          Компоненты на схеме

                                                            Коробка передач

                                                            # Электросхема коробки передач

                                                            # Электросхема коробки передач (1 из 2)

                                                            Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Nissan Kicks I (2016-2020)
                                                            Компоненты на схеме

                                                              # Электросхема коробки передач (2 из 2)

                                                              Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Nissan Kicks I (2016-2020)
                                                              Компоненты на схеме

                                                                Круиз-контроль

                                                                # Электросхема круиз-контроля

                                                                # Электросхема круиз-контроля (1 из 2)

                                                                Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Nissan Kicks I (2016-2020)
                                                                Компоненты на схеме

                                                                  # Электросхема круиз-контроля (2 из 2)

                                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Nissan Kicks I (2016-2020)
                                                                  Компоненты на схеме

                                                                    Магнитола

                                                                    # Электросхема базовой магнитолы

                                                                    # Электросхема базовой магнитолы (1 из 2)

                                                                    Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (1 из 2). Nissan Kicks I (2016-2020)
                                                                    Компоненты на схеме

                                                                      # Электросхема базовой магнитолы (2 из 2)

                                                                      Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (2 из 2). Nissan Kicks I (2016-2020)
                                                                      Компоненты на схеме

                                                                        # Электросхема магнитолы премиум-класса, без bose

                                                                        # Электросхема магнитолы премиум-класса, без bose (1 из 3)

                                                                        Магнитола — Электросхема магнитолы премиум-класса, без bose — Электросхема магнитолы премиум-класса, без bose (1 из 3). Nissan Kicks I (2016-2020)
                                                                        Компоненты на схеме

                                                                          # Электросхема магнитолы премиум-класса, без bose (2 из 3)

                                                                          Магнитола — Электросхема магнитолы премиум-класса, без bose — Электросхема магнитолы премиум-класса, без bose (2 из 3). Nissan Kicks I (2016-2020)
                                                                          Компоненты на схеме

                                                                            # Электросхема магнитолы премиум-класса, без bose (3 из 3)

                                                                            Магнитола — Электросхема магнитолы премиум-класса, без bose — Электросхема магнитолы премиум-класса, без bose (3 из 3). Nissan Kicks I (2016-2020)
                                                                            Компоненты на схеме

                                                                              # Электросхема магнитолы премиум-класса, с bose

                                                                              # Электросхема магнитолы премиум-класса, с bose (1 из 3)

                                                                              Магнитола — Электросхема магнитолы премиум-класса, с bose — Электросхема магнитолы премиум-класса, с bose (1 из 3). Nissan Kicks I (2016-2020)
                                                                              Компоненты на схеме

                                                                                # Электросхема магнитолы премиум-класса, с bose (2 из 3)

                                                                                Магнитола — Электросхема магнитолы премиум-класса, с bose — Электросхема магнитолы премиум-класса, с bose (2 из 3). Nissan Kicks I (2016-2020)
                                                                                Компоненты на схеме

                                                                                  # Электросхема магнитолы премиум-класса, с bose (3 из 3)

                                                                                  Магнитола — Электросхема магнитолы премиум-класса, с bose — Электросхема магнитолы премиум-класса, с bose (3 из 3). Nissan Kicks I (2016-2020)
                                                                                  Компоненты на схеме

                                                                                    Освещение салона

                                                                                    # Электросхема освещения салона

                                                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Nissan Kicks I (2016-2020)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема подсветки приборной панели

                                                                                      # Электросхема подсветки приборной панели (1 из 2)

                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Nissan Kicks I (2016-2020)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема подсветки приборной панели (2 из 2)

                                                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Nissan Kicks I (2016-2020)
                                                                                        Компоненты на схеме

                                                                                          Подогрев стекол

                                                                                          # Электросхема подогрева стекол

                                                                                          Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Nissan Kicks I (2016-2020)
                                                                                          Компоненты на схеме

                                                                                            Подушки безопасности

                                                                                            # Электросхема подушек безопасности

                                                                                            # Электросхема подушек безопасности (1 из 3)

                                                                                            Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Nissan Kicks I (2016-2020)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема подушек безопасности (2 из 3)

                                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Nissan Kicks I (2016-2020)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема подушек безопасности (3 из 3)

                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Nissan Kicks I (2016-2020)
                                                                                                Компоненты на схеме

                                                                                                  Предупреждение

                                                                                                  # Электросхема помощников водителя

                                                                                                  Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Nissan Kicks I (2016-2020)
                                                                                                  Компоненты на схеме

                                                                                                    Приборная панель

                                                                                                    # Электросхема приборной панели, поздний выпуск

                                                                                                    # Электросхема приборной панели, поздний выпуск (1 из 2)

                                                                                                    Приборная панель — Электросхема приборной панели, поздний выпуск — Электросхема приборной панели, поздний выпуск (1 из 2). Nissan Kicks I (2016-2020)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема приборной панели, поздний выпуск (2 из 2)

                                                                                                      Приборная панель — Электросхема приборной панели, поздний выпуск — Электросхема приборной панели, поздний выпуск (2 из 2). Nissan Kicks I (2016-2020)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема приборной панели, ранний выпуск

                                                                                                        # Электросхема приборной панели, ранний выпуск (1 из 2)

                                                                                                        Приборная панель — Электросхема приборной панели, ранний выпуск — Электросхема приборной панели, ранний выпуск (1 из 2). Nissan Kicks I (2016-2020)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема приборной панели, ранний выпуск (2 из 2)

                                                                                                          Приборная панель — Электросхема приборной панели, ранний выпуск — Электросхема приборной панели, ранний выпуск (2 из 2). Nissan Kicks I (2016-2020)
                                                                                                          Компоненты на схеме

                                                                                                            Сигнализация

                                                                                                            # Электросхема защиты от взлома

                                                                                                            # Электросхема защиты от взлома (1 из 4)

                                                                                                            Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 4). Nissan Kicks I (2016-2020)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема защиты от взлома (2 из 4)

                                                                                                              Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 4). Nissan Kicks I (2016-2020)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема защиты от взлома (3 из 4)

                                                                                                                Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 4). Nissan Kicks I (2016-2020)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема защиты от взлома (4 из 4)

                                                                                                                  Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 4). Nissan Kicks I (2016-2020)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема иммобилайзера

                                                                                                                    Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Nissan Kicks I (2016-2020)
                                                                                                                    Компоненты на схеме

                                                                                                                      Сиденья

                                                                                                                      # Электросхема сидений

                                                                                                                      Сиденья — Электросхема сидений — Электросхема сидений. Nissan Kicks I (2016-2020)
                                                                                                                      Компоненты на схеме

                                                                                                                        Системы помощи водителю

                                                                                                                        # Электросхема камеры заднего вида

                                                                                                                        Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Nissan Kicks I (2016-2020)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема камеры кругового обзора

                                                                                                                          Системы помощи водителю — Электросхема камеры кругового обзора — Электросхема камеры кругового обзора. Nissan Kicks I (2016-2020)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема мониторинга в слепой зоне

                                                                                                                            Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Nissan Kicks I (2016-2020)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема навигации, без bose

                                                                                                                              # Электросхема навигации, без bose (1 из 3)

                                                                                                                              Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (1 из 3). Nissan Kicks I (2016-2020)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема навигации, без bose (2 из 3)

                                                                                                                                Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (2 из 3). Nissan Kicks I (2016-2020)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема навигации, без bose (3 из 3)

                                                                                                                                  Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (3 из 3). Nissan Kicks I (2016-2020)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема навигации, с bose

                                                                                                                                    # Электросхема навигации, с bose (1 из 3)

                                                                                                                                    Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (1 из 3). Nissan Kicks I (2016-2020)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема навигации, с bose (2 из 3)

                                                                                                                                      Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (2 из 3). Nissan Kicks I (2016-2020)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема навигации, с bose (3 из 3)

                                                                                                                                        Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (3 из 3). Nissan Kicks I (2016-2020)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          Стартер/генератор

                                                                                                                                          # Электросхема генератора

                                                                                                                                          Стартер/генератор — Электросхема генератора — Электросхема генератора. Nissan Kicks I (2016-2020)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема стартера

                                                                                                                                            Стартер/генератор — Электросхема стартера — Электросхема стартера. Nissan Kicks I (2016-2020)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Стеклоподъемники

                                                                                                                                              # Стеклоподъемники электросхема

                                                                                                                                              Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Nissan Kicks I (2016-2020)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Точки подключения масс

                                                                                                                                                # Электросхема разводки массы

                                                                                                                                                # Электросхема разводки массы (1 из 2)

                                                                                                                                                Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема разводки массы (2 из 2)

                                                                                                                                                  Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Управление зеркалами заднего вида

                                                                                                                                                    # Электросхема управления зеркалами заднего вида

                                                                                                                                                    Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Nissan Kicks I (2016-2020)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      Фары

                                                                                                                                                      # Электросхема фар

                                                                                                                                                      # Электросхема фар (1 из 2)

                                                                                                                                                      Фары — Электросхема фар — Электросхема фар (1 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема фар (2 из 2)

                                                                                                                                                        Фары — Электросхема фар — Электросхема фар (2 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          Фары и фонари

                                                                                                                                                          # Электросхема фар и фонарей

                                                                                                                                                          # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Nissan Kicks I (2016-2020)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема фонарей заднего хода

                                                                                                                                                              Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Nissan Kicks I (2016-2020)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Центральный замок

                                                                                                                                                                # Электросхема центрального замка

                                                                                                                                                                # Электросхема центрального замка (1 из 4)

                                                                                                                                                                Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Nissan Kicks I (2016-2020)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема центрального замка (2 из 4)

                                                                                                                                                                  Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Nissan Kicks I (2016-2020)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема центрального замка (3 из 4)

                                                                                                                                                                    Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Nissan Kicks I (2016-2020)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема центрального замка (4 из 4)

                                                                                                                                                                      Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Nissan Kicks I (2016-2020)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        Электроусилитель руля

                                                                                                                                                                        # Электросхема электроусилителя руля

                                                                                                                                                                        Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Nissan Kicks I (2016-2020)
                                                                                                                                                                        Компоненты на схеме
