Электросхемы Nissan 370Z I рестайлинг (2012-2020)

31 система 80 электросхем 1457 компонентов
Содержание — 31 система, 80 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Nissan 370Z I рестайлинг (2012-2020)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Nissan 370Z I рестайлинг (2012-2020)
    Компоненты на схеме

      Багажник, задняя дверь, лючок топливного бака

      # Электросхема открывателя задней двери, купе

      Багажник, задняя дверь, лючок топливного бака — Электросхема открывателя задней двери, купе — Электросхема открывателя задней двери, купе. Nissan 370Z I рестайлинг (2012-2020)
      Компоненты на схеме

        # Электросхема разблокировки багажника, родстер

        Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника, родстер — Электросхема разблокировки багажника, родстер. Nissan 370Z I рестайлинг (2012-2020)
        Компоненты на схеме

          Блокировка селектора

          # Электросхема блокировки селектора

          Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Nissan 370Z I рестайлинг (2012-2020)
          Компоненты на схеме

            Блоки управления кузовом

            # Электросхема блоков управления кузовом

            Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Nissan 370Z I рестайлинг (2012-2020)
            Компоненты на схеме

              Блок предохранителей и реле

              # Электросхема блока предохранителей реле

              # Электросхема блока предохранителей реле (1 из 3)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Nissan 370Z I рестайлинг (2012-2020)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (2 из 3)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Nissan 370Z I рестайлинг (2012-2020)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (3 из 3)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Nissan 370Z I рестайлинг (2012-2020)
                  Компоненты на схеме

                    Вентилятор охлаждения

                    # Электросхема вентилятора охлаждения

                    Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Nissan 370Z I рестайлинг (2012-2020)
                    Компоненты на схеме

                      Двигатель

                      # Электросхема двигателя 3.7l

                      # Электросхема двигателя 3.7l (4 из 5)

                      Двигатель — Электросхема двигателя 3.7l — Электросхема двигателя 3.7l (4 из 5). Nissan 370Z I рестайлинг (2012-2020)
                      Компоненты на схеме

                        # Электросхема двигателя 3.7л

                        # Электросхема двигателя 3.7л (1 из 5)

                        Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (1 из 5). Nissan 370Z I рестайлинг (2012-2020)
                        Компоненты на схеме

                          # Электросхема двигателя 3.7л (2 из 5)

                          Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (2 из 5). Nissan 370Z I рестайлинг (2012-2020)
                          Компоненты на схеме

                            # Электросхема двигателя 3.7л (3 из 5)

                            Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (3 из 5). Nissan 370Z I рестайлинг (2012-2020)
                            Компоненты на схеме

                              # Электросхема двигателя 3.7л (5 из 5)

                              Двигатель — Электросхема двигателя 3.7л — Электросхема двигателя 3.7л (5 из 5). Nissan 370Z I рестайлинг (2012-2020)
                              Компоненты на схеме

                                Дворники и омыватели

                                # Дворники и омыватели электросхема

                                Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Nissan 370Z I рестайлинг (2012-2020)
                                Компоненты на схеме

                                  Клаксон

                                  # Электросхема клаксона

                                  Клаксон — Электросхема клаксона — Электросхема клаксона. Nissan 370Z I рестайлинг (2012-2020)
                                  Компоненты на схеме

                                    Кондиционирование воздуха

                                    # Электросхема климат контроля

                                    # Электросхема климат контроля (1 из 2)

                                    Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                    Компоненты на схеме

                                      # Электросхема климат контроля (2 из 2)

                                      Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                      Компоненты на схеме

                                        Коробка передач

                                        # Электросхема коробки передач

                                        Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Nissan 370Z I рестайлинг (2012-2020)
                                        Компоненты на схеме

                                          Круиз-контроль

                                          # Электросхема круиз-контроля

                                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Nissan 370Z I рестайлинг (2012-2020)
                                          Компоненты на схеме

                                            Магнитола

                                            # Магнитола, родстер с бозе, с навигацией

                                            # Магнитола, родстер с бозе, с навигацией (1 из 4)

                                            Магнитола — Магнитола, родстер с бозе, с навигацией — Магнитола, родстер с бозе, с навигацией (1 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                            Компоненты на схеме

                                              # Магнитола, родстер с бозе, с навигацией (2 из 4)

                                              Магнитола — Магнитола, родстер с бозе, с навигацией — Магнитола, родстер с бозе, с навигацией (2 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                              Компоненты на схеме

                                                # Магнитола, родстер с бозе, с навигацией (3 из 4)

                                                Магнитола — Магнитола, родстер с бозе, с навигацией — Магнитола, родстер с бозе, с навигацией (3 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                Компоненты на схеме

                                                  # Магнитола, родстер с бозе, с навигацией (4 из 4)

                                                  Магнитола — Магнитола, родстер с бозе, с навигацией — Магнитола, родстер с бозе, с навигацией (4 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                  Компоненты на схеме

                                                    # Магнитола, с bose, без навигации

                                                    # Магнитола, с bose, без навигации (1 из 3)

                                                    Магнитола — Магнитола, с bose, без навигации — Магнитола, с bose, без навигации (1 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                    Компоненты на схеме

                                                      # Магнитола, с bose, без навигации (3 из 3)

                                                      Магнитола — Магнитола, с bose, без навигации — Магнитола, с bose, без навигации (3 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                      Компоненты на схеме

                                                        # Электросхема магнитолы, база

                                                        # Электросхема магнитолы, база (1 из 2)

                                                        Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                        Компоненты на схеме

                                                          # Электросхема магнитолы, база (2 из 2)

                                                          Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                          Компоненты на схеме

                                                            # Электросхема магнитолы, купе с bose, с навигацией

                                                            # Электросхема магнитолы, купе с bose, с навигацией (1 из 4)

                                                            Магнитола — Электросхема магнитолы, купе с bose, с навигацией — Электросхема магнитолы, купе с bose, с навигацией (1 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                            Компоненты на схеме

                                                              # Электросхема магнитолы, купе с bose, с навигацией (2 из 4)

                                                              Магнитола — Электросхема магнитолы, купе с bose, с навигацией — Электросхема магнитолы, купе с bose, с навигацией (2 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                              Компоненты на схеме

                                                                # Электросхема магнитолы, купе с bose, с навигацией (3 из 4)

                                                                Магнитола — Электросхема магнитолы, купе с bose, с навигацией — Электросхема магнитолы, купе с bose, с навигацией (3 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                Компоненты на схеме

                                                                  # Электросхема магнитолы, купе с bose, с навигацией (4 из 4)

                                                                  Магнитола — Электросхема магнитолы, купе с bose, с навигацией — Электросхема магнитолы, купе с bose, с навигацией (4 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                  Компоненты на схеме

                                                                    # Электросхема магнитолы, с bose, без навигации

                                                                    # Электросхема магнитолы, с bose, без навигации (2 из 3)

                                                                    Магнитола — Электросхема магнитолы, с bose, без навигации — Электросхема магнитолы, с bose, без навигации (2 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                    Компоненты на схеме

                                                                      Освещение салона

                                                                      # Электросхема освещения салона

                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Nissan 370Z I рестайлинг (2012-2020)
                                                                      Компоненты на схеме

                                                                        # Электросхема подсветки приборной панели

                                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Nissan 370Z I рестайлинг (2012-2020)
                                                                        Компоненты на схеме

                                                                          Подогрев стекол

                                                                          # Электросхема подогрева стекол

                                                                          Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Nissan 370Z I рестайлинг (2012-2020)
                                                                          Компоненты на схеме

                                                                            Подушки безопасности

                                                                            # Электросхема подушек безопасности

                                                                            # Электросхема подушек безопасности (1 из 2)

                                                                            Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                            Компоненты на схеме

                                                                              # Электросхема подушек безопасности (2 из 2)

                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                              Компоненты на схеме

                                                                                Предупреждение

                                                                                # Электросхема контроля давления в шинах

                                                                                Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Nissan 370Z I рестайлинг (2012-2020)
                                                                                Компоненты на схеме

                                                                                  # Электросхема утора

                                                                                  Предупреждение — Электросхема утора — Электросхема утора. Nissan 370Z I рестайлинг (2012-2020)
                                                                                  Компоненты на схеме

                                                                                    Приборная панель

                                                                                    # Электросхема приборной панели

                                                                                    # Электросхема приборной панели (1 из 2)

                                                                                    Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема приборной панели (2 из 2)

                                                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                      Компоненты на схеме

                                                                                        Сигнализация

                                                                                        # Сигнализации электросхема

                                                                                        # Сигнализации электросхема (1 из 3)

                                                                                        Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                        Компоненты на схеме

                                                                                          # Сигнализации электросхема (2 из 3)

                                                                                          Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                          Компоненты на схеме

                                                                                            # Сигнализации электросхема (3 из 3)

                                                                                            Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                            Компоненты на схеме

                                                                                              Сиденья

                                                                                              # Питание водительского сиденья электросхема

                                                                                              Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Nissan 370Z I рестайлинг (2012-2020)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема сидений климат-контроля

                                                                                                # Электросхема сидений климат-контроля (1 из 2)

                                                                                                Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                Компоненты на схеме

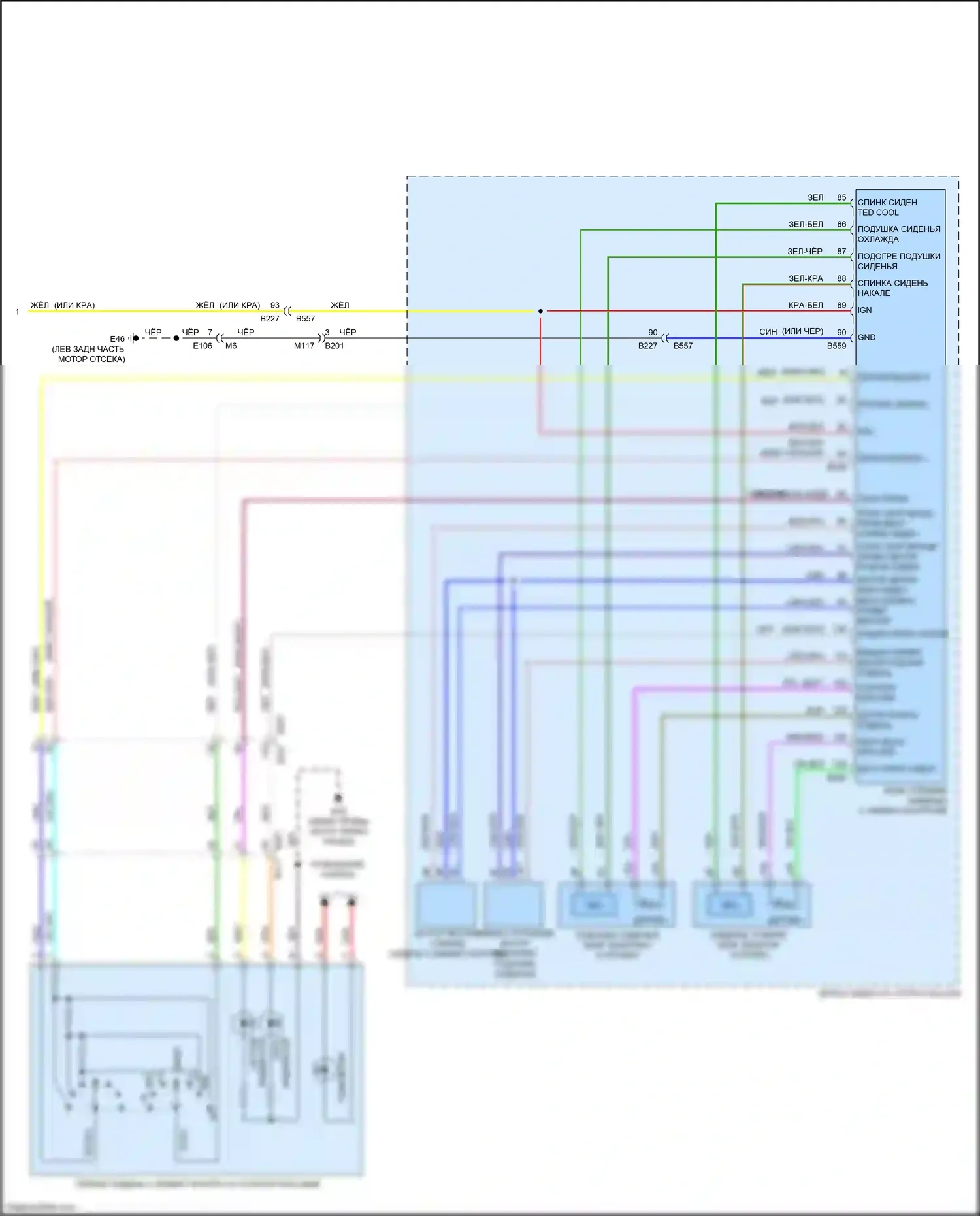

                                                                                                  # Электросхема сидений климат-контроля (2 из 2)

                                                                                                  Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                  Компоненты на схеме

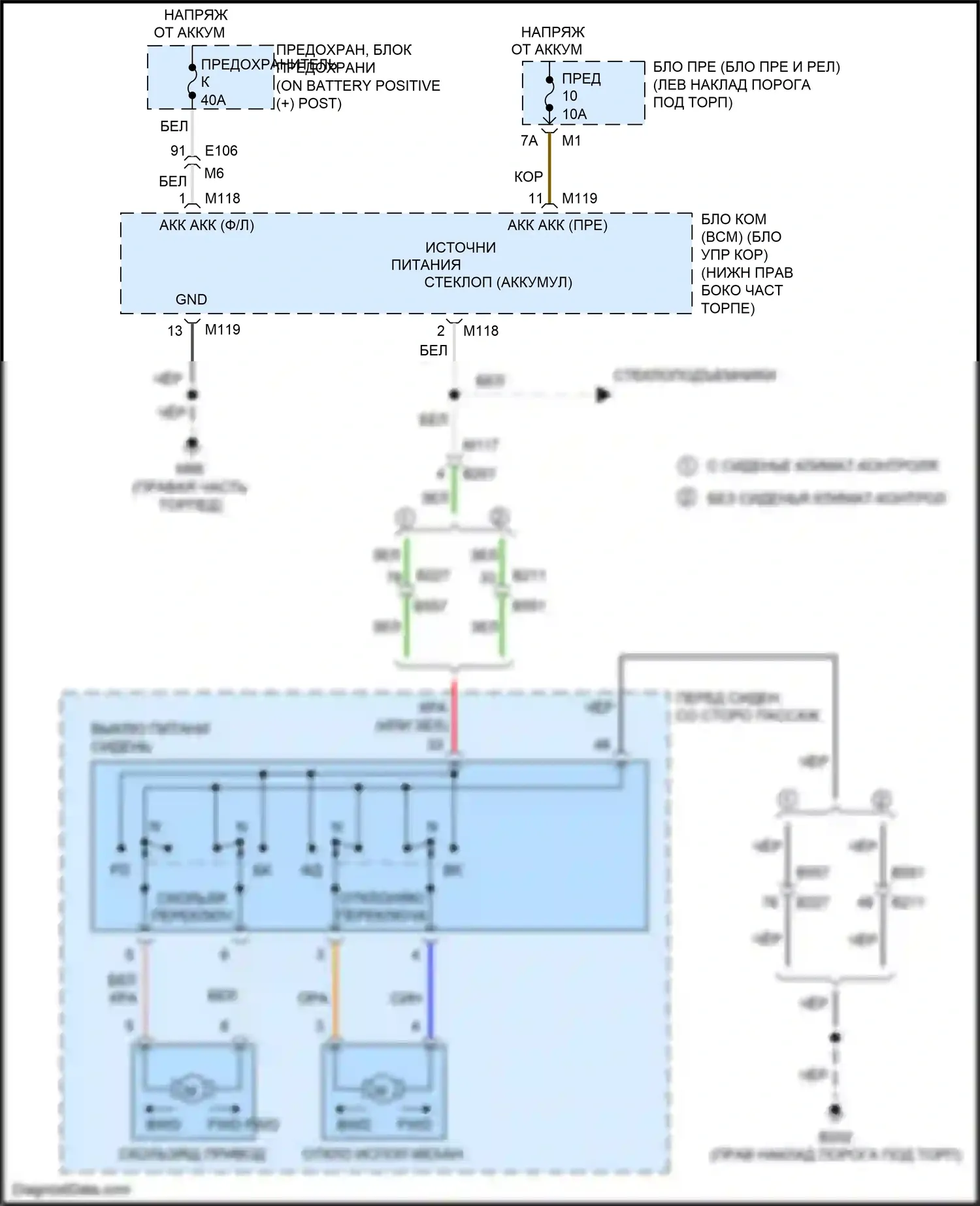

                                                                                                    # Электросхема сиденья питания для пассажиров

                                                                                                    Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                    Компоненты на схеме

                                                                                                      Системы помощи водителю

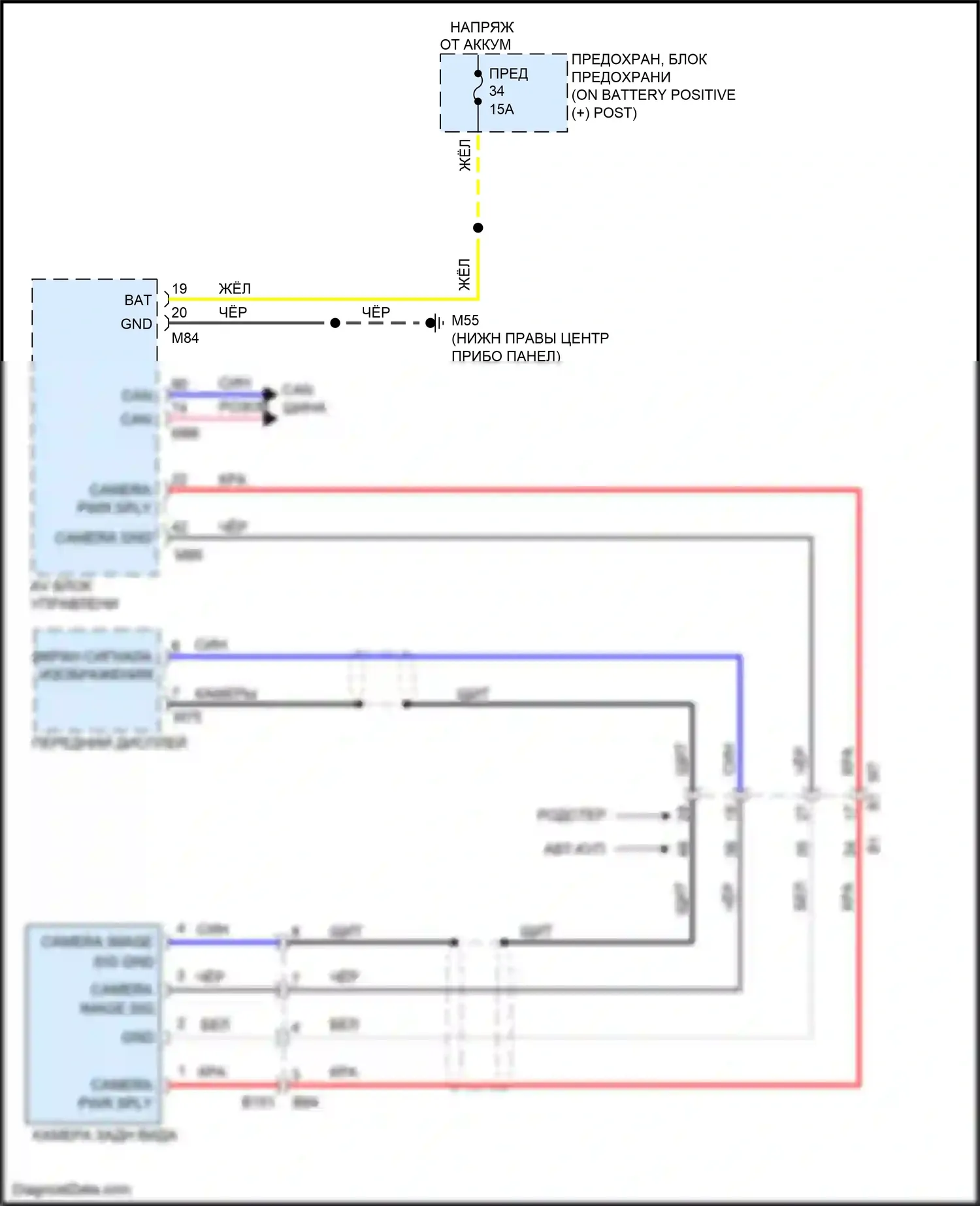

                                                                                                      # Электросхема камеры заднего вида

                                                                                                      Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема навигации, купе

                                                                                                        # Электросхема навигации, купе (1 из 4)

                                                                                                        Системы помощи водителю — Электросхема навигации, купе — Электросхема навигации, купе (1 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема навигации, купе (2 из 4)

                                                                                                          Системы помощи водителю — Электросхема навигации, купе — Электросхема навигации, купе (2 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема навигации, купе (3 из 4)

                                                                                                            Системы помощи водителю — Электросхема навигации, купе — Электросхема навигации, купе (3 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема навигации, купе (4 из 4)

                                                                                                              Системы помощи водителю — Электросхема навигации, купе — Электросхема навигации, купе (4 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема навигации, родстер

                                                                                                                # Электросхема навигации, родстер (1 из 4)

                                                                                                                Системы помощи водителю — Электросхема навигации, родстер — Электросхема навигации, родстер (1 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема навигации, родстер (2 из 4)

                                                                                                                  Системы помощи водителю — Электросхема навигации, родстер — Электросхема навигации, родстер (2 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема навигации, родстер (3 из 4)

                                                                                                                    Системы помощи водителю — Электросхема навигации, родстер — Электросхема навигации, родстер (3 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема навигации, родстер (4 из 4)

                                                                                                                      Системы помощи водителю — Электросхема навигации, родстер — Электросхема навигации, родстер (4 из 4). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                      Компоненты на схеме

                                                                                                                        Складная крыша/люк

                                                                                                                        # Электросхема складной крыши/люка

                                                                                                                        # Электросхема складной крыши/люка (1 из 3)

                                                                                                                        Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (1 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема складной крыши/люка (2 из 3)

                                                                                                                          Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (2 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема складной крыши/люка (3 из 3)

                                                                                                                            Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (3 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                            Компоненты на схеме

                                                                                                                              Стартер/генератор

                                                                                                                              # Электросхема генератора

                                                                                                                              Стартер/генератор — Электросхема генератора — Электросхема генератора. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема стартера

                                                                                                                                Стартер/генератор — Электросхема стартера — Электросхема стартера. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Стеклоподъемники

                                                                                                                                  # Стеклоподъемники электросхема

                                                                                                                                  Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    Точки подключения масс

                                                                                                                                    # Электросхема разводки массы

                                                                                                                                    # Электросхема разводки массы (1 из 2)

                                                                                                                                    Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема разводки массы (2 из 2)

                                                                                                                                      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Управление зеркалами заднего вида

                                                                                                                                        # Auto анти-ослепляя внутри зеркальной электросхемы проводки

                                                                                                                                        Управление зеркалами заднего вида — Auto анти-ослепляя внутри зеркальной электросхемы проводки — Auto анти-ослепляя внутри зеркальной электросхемы проводки. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема управления зеркалами заднего вида

                                                                                                                                          Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            Фары

                                                                                                                                            # Электросхема фар, без дрели

                                                                                                                                            # Электросхема фар, без дрели (1 из 2)

                                                                                                                                            Фары — Электросхема фар, без дрели — Электросхема фар, без дрели (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема фар, без дрели (2 из 2)

                                                                                                                                              Фары — Электросхема фар, без дрели — Электросхема фар, без дрели (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема фар, с дрелью

                                                                                                                                                # Электросхема фар, с дрелью (1 из 2)

                                                                                                                                                Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема фар, с дрелью (2 из 2)

                                                                                                                                                  Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Фары и фонари

                                                                                                                                                    # Электросхема фар и фонарей

                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема фонарей заднего хода

                                                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        Центральный замок

                                                                                                                                                        # Электросхема центрального замка, без интеллектуального ключевого блока

                                                                                                                                                        Центральный замок — Электросхема центрального замка, без интеллектуального ключевого блока — Электросхема центрального замка, без интеллектуального ключевого блока. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема центрального замка с интеллектуальным ключом

                                                                                                                                                          # Электросхема центрального замка с интеллектуальным ключом (1 из 3)

                                                                                                                                                          Центральный замок — Электросхема центрального замка с интеллектуальным ключом — Электросхема центрального замка с интеллектуальным ключом (1 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема центрального замка с интеллектуальным ключом (2 из 3)

                                                                                                                                                            Центральный замок — Электросхема центрального замка с интеллектуальным ключом — Электросхема центрального замка с интеллектуальным ключом (2 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема центрального замка с интеллектуальным ключом (3 из 3)

                                                                                                                                                              Центральный замок — Электросхема центрального замка с интеллектуальным ключом — Электросхема центрального замка с интеллектуальным ключом (3 из 3). Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Электроусилитель руля

                                                                                                                                                                # Электросхема электроусилителя руля

                                                                                                                                                                Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Nissan 370Z I рестайлинг (2012-2020)
                                                                                                                                                                Компоненты на схеме
