Электросхемы Mitsubishi Outlander II рестайлинг (2009-2013)

36 систем 111 электросхем 1435 компонентов
Содержание — 36 систем, 111 схем
Can шина
Антиблокировочная система abs
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Вентилятор охлаждения 2.4л
Вентилятор охлаждения 3.0л
Двигатель
Дворники и омыватели
Клаксон
Кондиционер 2.4л
Кондиционер 3.0л
Кондиционирование воздуха
Коробка передач
Коробка передач 2.4л
Коробка передач 3.0л
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Mitsubishi Outlander II рестайлинг (2009-2013)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    # Антиблокировочная система abs электросхема (1 из 2)

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
    Компоненты на схеме

      # Антиблокировочная система abs электросхема (2 из 2)

      Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
      Компоненты на схеме

        # Антиблокировочная система abs электросхема, без активного блока управления

        Антиблокировочная система abs — Антиблокировочная система abs электросхема, без активного блока управления — Антиблокировочная система abs электросхема, без активного блока управления. Mitsubishi Outlander II рестайлинг (2009-2013)
        Компоненты на схеме

          # Антиблокировочная система abs электросхема с активным блоком управления

          # Антиблокировочная система abs электросхема с активным блоком управления (1 из 3)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема с активным блоком управления — Антиблокировочная система abs электросхема с активным блоком управления (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
          Компоненты на схеме

            # Антиблокировочная система abs электросхема с активным блоком управления (2 из 3)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема с активным блоком управления — Антиблокировочная система abs электросхема с активным блоком управления (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
            Компоненты на схеме

              # Антиблокировочная система abs электросхема с активным блоком управления (3 из 3)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема с активным блоком управления — Антиблокировочная система abs электросхема с активным блоком управления (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
              Компоненты на схеме

                Блокировка селектора

                # Электросхема блокировки селектора

                Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mitsubishi Outlander II рестайлинг (2009-2013)
                Компоненты на схеме

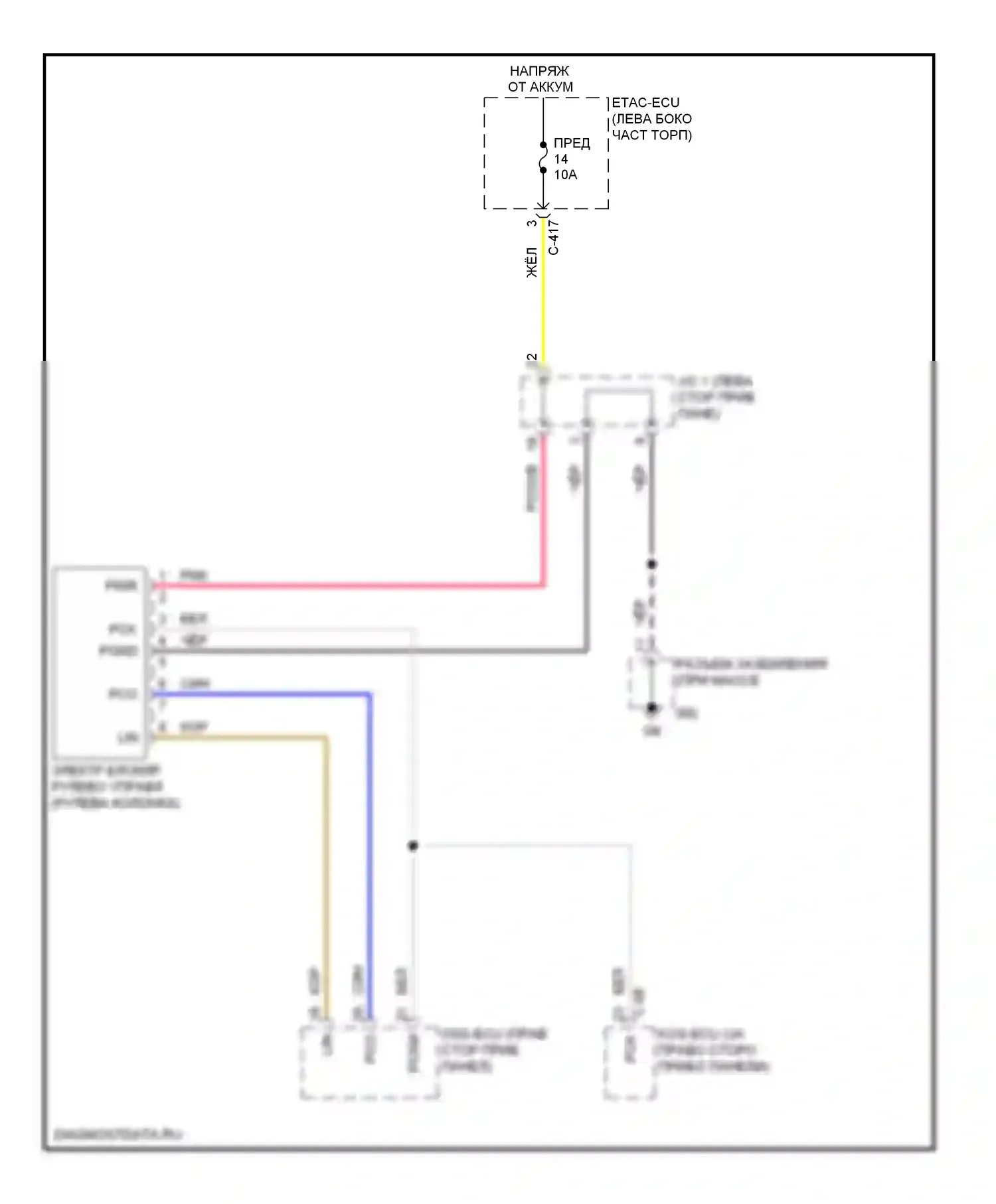

                  # Электросхема рулевой колонки

                  Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Mitsubishi Outlander II рестайлинг (2009-2013)
                  Компоненты на схеме

                    Блоки управления кузовом

                    # Электросхема блоков управления кузовом

                    Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Mitsubishi Outlander II рестайлинг (2009-2013)
                    Компоненты на схеме

                      Блок предохранителей и реле

                      # Электросхема блока предохранителей реле

                      # Электросхема блока предохранителей реле (1 из 2)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле (2 из 2)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                        Компоненты на схеме

                          Вентилятор охлаждения

                          # Электросхема вентилятора охлаждения

                          Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mitsubishi Outlander II рестайлинг (2009-2013)
                          Компоненты на схеме

                            Вентилятор охлаждения 2.4л

                            # 2.4l, электросхема вентилятора охлаждения

                            Вентилятор охлаждения 2.4л — 2.4l, электросхема вентилятора охлаждения — 2.4l, электросхема вентилятора охлаждения. Mitsubishi Outlander II рестайлинг (2009-2013)
                            Компоненты на схеме

                              Вентилятор охлаждения 3.0л

                              # 3,0л, электросхема вентилятора охлаждения

                              Вентилятор охлаждения 3.0л — 3,0л, электросхема вентилятора охлаждения — 3,0л, электросхема вентилятора охлаждения. Mitsubishi Outlander II рестайлинг (2009-2013)
                              Компоненты на схеме

                                Двигатель

                                # Электросхема двигателя 2.0л турбо

                                # Электросхема двигателя 2.0л турбо (1 из 4)

                                Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                Компоненты на схеме

                                  # Электросхема двигателя 2.0л турбо (2 из 4)

                                  Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                  Компоненты на схеме

                                    # Электросхема двигателя 2.0л турбо (3 из 4)

                                    Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                    Компоненты на схеме

                                      # Электросхема двигателя 2.0л турбо (4 из 4)

                                      Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                      Компоненты на схеме

                                        # Электросхема двигателя 2.4л

                                        # Электросхема двигателя 2.4л (1 из 4)

                                        Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                        Компоненты на схеме

                                          # Электросхема двигателя 2.4л (2 из 4)

                                          Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                          Компоненты на схеме

                                            # Электросхема двигателя 2.4л (3 из 4)

                                            Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                            Компоненты на схеме

                                              # Электросхема двигателя 2.4л (4 из 4)

                                              Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                              Компоненты на схеме

                                                # Электросхема двигателя 3.0l

                                                # Электросхема двигателя 3.0l (1 из 4)

                                                Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (1 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 3.0l (2 из 4)

                                                  Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (2 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 3.0l (3 из 4)

                                                    Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (3 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 3.0l (4 из 4)

                                                      Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (4 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                      Компоненты на схеме

                                                        Дворники и омыватели

                                                        # Электросхема задних дворников и омывателей

                                                        Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                        Компоненты на схеме

                                                          # Электросхема передних дворников и омывателей

                                                          Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                          Компоненты на схеме

                                                            Клаксон

                                                            # Электросхема клаксона

                                                            Клаксон — Электросхема клаксона — Электросхема клаксона. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                            Компоненты на схеме

                                                              Кондиционер 2.4л

                                                              # 2.4л, электросхема климат контроля

                                                              # 2.4л, электросхема климат контроля (1 из 3)

                                                              Кондиционер 2.4л — 2.4л, электросхема климат контроля — 2.4л, электросхема климат контроля (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                              Компоненты на схеме

                                                                # 2.4л, электросхема климат контроля (2 из 3)

                                                                Кондиционер 2.4л — 2.4л, электросхема климат контроля — 2.4л, электросхема климат контроля (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                Компоненты на схеме

                                                                  # 2.4л, электросхема климат контроля (3 из 3)

                                                                  Кондиционер 2.4л — 2.4л, электросхема климат контроля — 2.4л, электросхема климат контроля (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                  Компоненты на схеме

                                                                    Кондиционер 3.0л

                                                                    # 3.0л, электросхема климат контроля

                                                                    # 3.0л, электросхема климат контроля (1 из 3)

                                                                    Кондиционер 3.0л — 3.0л, электросхема климат контроля — 3.0л, электросхема климат контроля (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                    Компоненты на схеме

                                                                      # 3.0л, электросхема климат контроля (2 из 3)

                                                                      Кондиционер 3.0л — 3.0л, электросхема климат контроля — 3.0л, электросхема климат контроля (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                      Компоненты на схеме

                                                                        # 3.0л, электросхема климат контроля (3 из 3)

                                                                        Кондиционер 3.0л — 3.0л, электросхема климат контроля — 3.0л, электросхема климат контроля (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                        Компоненты на схеме

                                                                          Кондиционирование воздуха

                                                                          # Электросхема климат контроля

                                                                          # Электросхема климат контроля (1 из 3)

                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                          Компоненты на схеме

                                                                            # Электросхема климат контроля (2 из 3)

                                                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                            Компоненты на схеме

                                                                              # Электросхема климат контроля (3 из 3)

                                                                              Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                              Компоненты на схеме

                                                                                Коробка передач

                                                                                # Электросхема awd

                                                                                Коробка передач — Электросхема awd — Электросхема awd. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                Компоненты на схеме

                                                                                  # Электросхема автоматической коробки передач

                                                                                  Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                  Компоненты на схеме

                                                                                    Коробка передач 2.4л

                                                                                    # 2.4l, электросхема awd

                                                                                    Коробка передач 2.4л — 2.4l, электросхема awd — 2.4l, электросхема awd. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                    Компоненты на схеме

                                                                                      # 2.4l, электросхема автоматической коробки передач

                                                                                      Коробка передач 2.4л — 2.4l, электросхема автоматической коробки передач — 2.4l, электросхема автоматической коробки передач. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                      Компоненты на схеме

                                                                                        Коробка передач 3.0л

                                                                                        # 3,0л, электросхема awd

                                                                                        Коробка передач 3.0л — 3,0л, электросхема awd — 3,0л, электросхема awd. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                        Компоненты на схеме

                                                                                          # 3,0л, электросхема автоматической коробки передач

                                                                                          Коробка передач 3.0л — 3,0л, электросхема автоматической коробки передач — 3,0л, электросхема автоматической коробки передач. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                          Компоненты на схеме

                                                                                            Круиз-контроль

                                                                                            # Электросхема круиз-контроля

                                                                                            Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                            Компоненты на схеме

                                                                                              Магнитола

                                                                                              # Электросхема магнитолы, без системы мультисвязи, без усилителя

                                                                                              # Электросхема магнитолы, без системы мультисвязи, без усилителя (1 из 2)

                                                                                              Магнитола — Электросхема магнитолы, без системы мультисвязи, без усилителя — Электросхема магнитолы, без системы мультисвязи, без усилителя (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема магнитолы, без системы мультисвязи, без усилителя (2 из 2)

                                                                                                Магнитола — Электросхема магнитолы, без системы мультисвязи, без усилителя — Электросхема магнитолы, без системы мультисвязи, без усилителя (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема магнитолы, без системы мультисвязи, с усилителем

                                                                                                  # Электросхема магнитолы, без системы мультисвязи, с усилителем (1 из 2)

                                                                                                  Магнитола — Электросхема магнитолы, без системы мультисвязи, с усилителем — Электросхема магнитолы, без системы мультисвязи, с усилителем (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема магнитолы, без системы мультисвязи, с усилителем (2 из 2)

                                                                                                    Магнитола — Электросхема магнитолы, без системы мультисвязи, с усилителем — Электросхема магнитолы, без системы мультисвязи, с усилителем (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема магнитолы, с мультисвязной системой

                                                                                                      # Электросхема магнитолы, с мультисвязной системой (1 из 3)

                                                                                                      Магнитола — Электросхема магнитолы, с мультисвязной системой — Электросхема магнитолы, с мультисвязной системой (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема магнитолы, с мультисвязной системой (2 из 3)

                                                                                                        Магнитола — Электросхема магнитолы, с мультисвязной системой — Электросхема магнитолы, с мультисвязной системой (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема магнитолы, с мультисвязной системой (3 из 3)

                                                                                                          Магнитола — Электросхема магнитолы, с мультисвязной системой — Электросхема магнитолы, с мультисвязной системой (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема магнитолы, с мультисвязной системой, с усилителем

                                                                                                            # Электросхема магнитолы, с мультисвязной системой, с усилителем (2 из 3)

                                                                                                            Магнитола — Электросхема магнитолы, с мультисвязной системой, с усилителем — Электросхема магнитолы, с мультисвязной системой, с усилителем (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема магнитолы, с мультисвязной системой, с усилителем (3 из 3)

                                                                                                              Магнитола — Электросхема магнитолы, с мультисвязной системой, с усилителем — Электросхема магнитолы, с мультисвязной системой, с усилителем (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема магнитолы, с мультисвязью, без усилителя

                                                                                                                # Электросхема магнитолы, с мультисвязью, без усилителя (1 из 2)

                                                                                                                Магнитола — Электросхема магнитолы, с мультисвязью, без усилителя — Электросхема магнитолы, с мультисвязью, без усилителя (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема магнитолы, с мультисвязью, без усилителя (2 из 2)

                                                                                                                  Магнитола — Электросхема магнитолы, с мультисвязью, без усилителя — Электросхема магнитолы, с мультисвязью, без усилителя (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема магнитолы, с мультисвязью, с усилителем

                                                                                                                    # Электросхема магнитолы, с мультисвязью, с усилителем (1 из 3)

                                                                                                                    Магнитола — Электросхема магнитолы, с мультисвязью, с усилителем — Электросхема магнитолы, с мультисвязью, с усилителем (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                    Компоненты на схеме

                                                                                                                      Освещение салона

                                                                                                                      # Электросхема освещения салона

                                                                                                                      # Электросхема освещения салона (1 из 2)

                                                                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема освещения салона (2 из 2)

                                                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема подсветки приборной панели

                                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                          Компоненты на схеме

                                                                                                                            Подогрев стекол

                                                                                                                            # Электросхема подогрева стекол

                                                                                                                            Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                            Компоненты на схеме

                                                                                                                              Подушки безопасности

                                                                                                                              # Электросхема подушек безопасности

                                                                                                                              # Электросхема подушек безопасности (1 из 4)

                                                                                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема подушек безопасности (2 из 4)

                                                                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема подушек безопасности (3 из 4)

                                                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема подушек безопасности (4 из 4)

                                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Предупреждение

                                                                                                                                      # Электросхема контроля давления в шинах

                                                                                                                                      Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема утора

                                                                                                                                        Предупреждение — Электросхема утора — Электросхема утора. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          Приборная панель

                                                                                                                                          # Электросхема приборной панели

                                                                                                                                          # Электросхема приборной панели (1 из 2)

                                                                                                                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема приборной панели (2 из 2)

                                                                                                                                            Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Сигнализация

                                                                                                                                              # Электросхема защиты от взлома

                                                                                                                                              Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема защиты от взлома, без сирены охранной сигнализации

                                                                                                                                                Сигнализация — Электросхема защиты от взлома, без сирены охранной сигнализации — Электросхема защиты от взлома, без сирены охранной сигнализации. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема защиты от взлома, с сиреной сигнализации угона

                                                                                                                                                  Сигнализация — Электросхема защиты от взлома, с сиреной сигнализации угона — Электросхема защиты от взлома, с сиреной сигнализации угона. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема иммобилайзера

                                                                                                                                                    Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      Сиденья

                                                                                                                                                      # Электросхема обогреваемых сидений

                                                                                                                                                      Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема силового сиденья

                                                                                                                                                        Сиденья — Электросхема силового сиденья — Электросхема силового сиденья. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          Системы помощи водителю

                                                                                                                                                          # Электросхема блока громкоговорящей связи

                                                                                                                                                          Системы помощи водителю — Электросхема блока громкоговорящей связи — Электросхема блока громкоговорящей связи. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема блока громкоговорящей связи, без многоканальной связи

                                                                                                                                                            Системы помощи водителю — Электросхема блока громкоговорящей связи, без многоканальной связи — Электросхема блока громкоговорящей связи, без многоканальной связи. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема блока громкоговорящей связи, с мультикоммуникацией

                                                                                                                                                              Системы помощи водителю — Электросхема блока громкоговорящей связи, с мультикоммуникацией — Электросхема блока громкоговорящей связи, с мультикоммуникацией. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема камеры заднего вида

                                                                                                                                                                Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема навигации

                                                                                                                                                                  # Электросхема навигации (1 из 3)

                                                                                                                                                                  Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема навигации (2 из 3)

                                                                                                                                                                    Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема навигации (3 из 3)

                                                                                                                                                                      Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема навигации, без усилителя

                                                                                                                                                                        # Электросхема навигации, без усилителя (1 из 2)

                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема навигации, без усилителя (2 из 2)

                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, без усилителя — Электросхема навигации, без усилителя (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема навигации, с усилителем

                                                                                                                                                                            # Электросхема навигации, с усилителем (1 из 3)

                                                                                                                                                                            Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (1 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема навигации, с усилителем (2 из 3)

                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (2 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема навигации, с усилителем (3 из 3)

                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, с усилителем — Электросхема навигации, с усилителем (3 из 3). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  Складная крыша/люк

                                                                                                                                                                                  # Электросхема складной крыши/люка

                                                                                                                                                                                  Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    Стартер/генератор

                                                                                                                                                                                    # Электросхема генератора

                                                                                                                                                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема стартера

                                                                                                                                                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        Стеклоподъемники

                                                                                                                                                                                        # Стеклоподъемники электросхема

                                                                                                                                                                                        Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          Точки подключения масс

                                                                                                                                                                                          # Электросхема точек подключения масс

                                                                                                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Управление зеркалами заднего вида

                                                                                                                                                                                            # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                            Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              Фары

                                                                                                                                                                                              # Электросхема фар, без разряда высокой интенсивности

                                                                                                                                                                                              # Электросхема фар, без разряда высокой интенсивности (1 из 2)

                                                                                                                                                                                              Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема фар, без разряда высокой интенсивности (2 из 2)

                                                                                                                                                                                                Фары — Электросхема фар, без разряда высокой интенсивности — Электросхема фар, без разряда высокой интенсивности (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема фар, с разрядкой высокой интенсивности

                                                                                                                                                                                                  # Электросхема фар, с разрядкой высокой интенсивности (1 из 2)

                                                                                                                                                                                                  Фары — Электросхема фар, с разрядкой высокой интенсивности — Электросхема фар, с разрядкой высокой интенсивности (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема фар, с разрядкой высокой интенсивности (2 из 2)

                                                                                                                                                                                                    Фары — Электросхема фар, с разрядкой высокой интенсивности — Электросхема фар, с разрядкой высокой интенсивности (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      Фары и фонари

                                                                                                                                                                                                      # Электросхема фар и фонарей

                                                                                                                                                                                                      # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема фонарей заднего хода

                                                                                                                                                                                                          Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            Центральный замок

                                                                                                                                                                                                            # Электросхема центрального замка, без ключа

                                                                                                                                                                                                            # Электросхема центрального замка, без ключа

                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема центрального замка, без ключа (1 из 2)

                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема центрального замка, без ключа (2 из 2)

                                                                                                                                                                                                                Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема центрального замка, с бесключевым доступом

                                                                                                                                                                                                                  # Электросхема центрального замка, с бесключевым доступом (1 из 4)

                                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (1 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема центрального замка, с бесключевым доступом (1 из 2)

                                                                                                                                                                                                                    Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (1 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема центрального замка, с бесключевым доступом (2 из 2)

                                                                                                                                                                                                                      Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (2 из 2). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема центрального замка, с бесключевым доступом (2 из 4)

                                                                                                                                                                                                                        Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (2 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема центрального замка, с бесключевым доступом (3 из 4)

                                                                                                                                                                                                                          Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (3 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема центрального замка, с бесключевым доступом (4 из 4)

                                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (4 из 4). Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              Электроусилитель руля

                                                                                                                                                                                                                              # Электросхема электроусилителя руля

                                                                                                                                                                                                                              Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mitsubishi Outlander II рестайлинг (2009-2013)
                                                                                                                                                                                                                              Компоненты на схеме
