Электросхемы Mitsubishi Mirage VI рестайлинг (2015-2020)

29 систем 77 электросхем 1045 компонентов

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, без включения одним нажатием

# Электросхема центрального замка, без включения одним нажатием (1 из 2)

Центральный замок — Электросхема центрального замка, без включения одним нажатием — Электросхема центрального замка, без включения одним нажатием (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, без включения одним нажатием (2 из 2)

Центральный замок — Электросхема центрального замка, без включения одним нажатием — Электросхема центрального замка, без включения одним нажатием (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, с запуском одним нажатием

# Электросхема центрального замка, с запуском одним нажатием (1 из 3)

Центральный замок — Электросхема центрального замка, с запуском одним нажатием — Электросхема центрального замка, с запуском одним нажатием (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, с запуском одним нажатием (2 из 3)

Центральный замок — Электросхема центрального замка, с запуском одним нажатием — Электросхема центрального замка, с запуском одним нажатием (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, с запуском одним нажатием (3 из 3)

Центральный замок — Электросхема центрального замка, с запуском одним нажатием — Электросхема центрального замка, с запуском одним нажатием (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, с бесключевым доступом

# Электросхема центрального замка, с бесключевым доступом (1 из 3)

Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, с бесключевым доступом (2 из 3)

Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

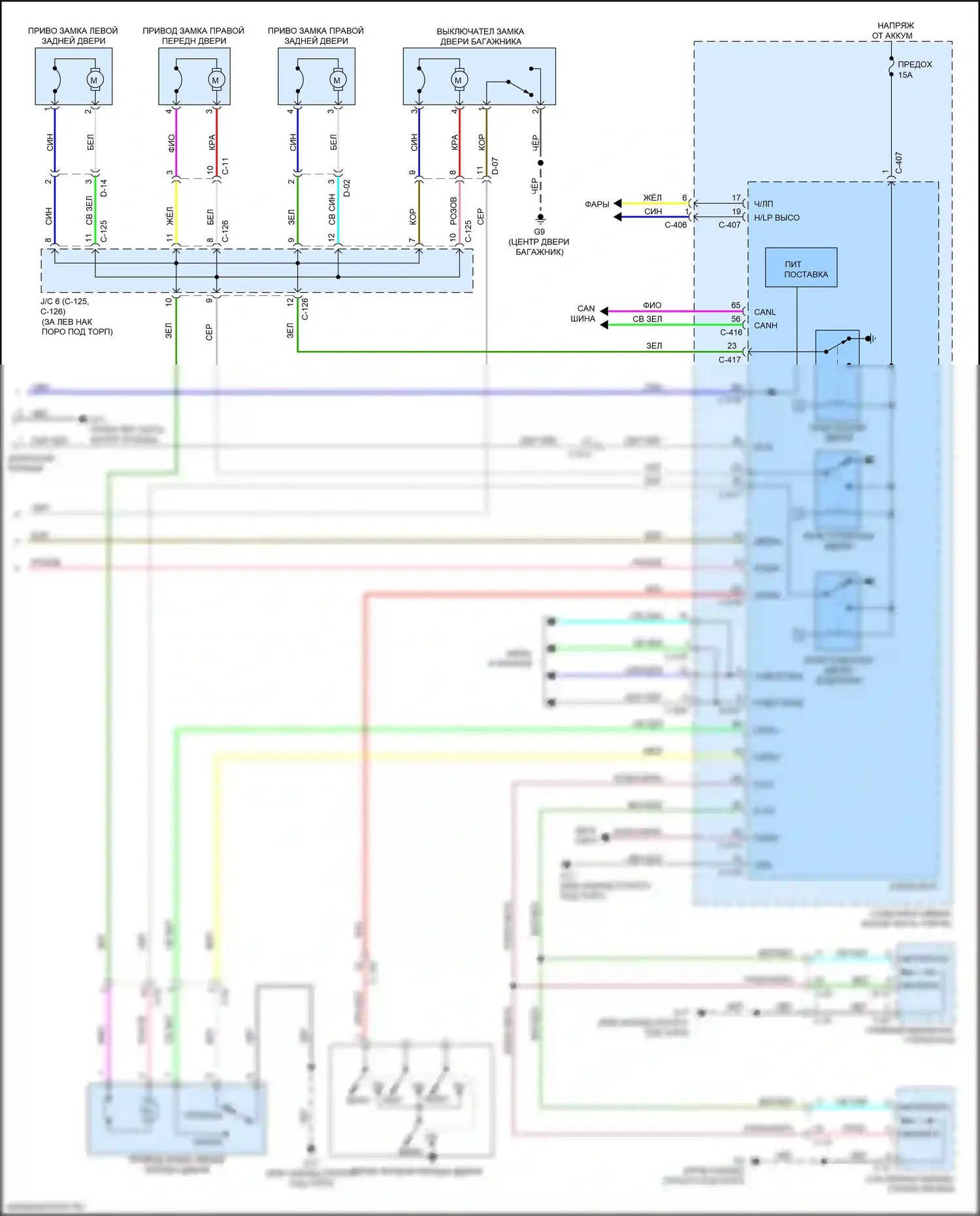

# Электросхема центрального замка, с бесключевым доступом (3 из 3)

Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, без ключа

# Электросхема центрального замка, без ключа (1 из 2)

Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка, без ключа (2 из 2)

Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с предохранительными стеклоподъемниками

# Электросхема стеклоподъемников, с предохранительными стеклоподъемниками (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стеклоподъемников, с предохранительными стеклоподъемниками (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стеклоподъемников, без защитных стеклоподъемников

# Электросхема стеклоподъемников, без защитных стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, без защитных стеклоподъемников — Электросхема стеклоподъемников, без защитных стеклоподъемников (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стеклоподъемников, без защитных стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, без защитных стеклоподъемников — Электросхема стеклоподъемников, без защитных стеклоподъемников (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Системы помощи водителю

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока громкоговорящей связи

Системы помощи водителю — Электросхема блока громкоговорящей связи — Электросхема блока громкоговорящей связи. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Сигнализация

# Электросхема с защитой от взлома, без бесключевого доступа

# Электросхема с защитой от взлома, без бесключевого доступа (1 из 2)

Сигнализация — Электросхема с защитой от взлома, без бесключевого доступа — Электросхема с защитой от взлома, без бесключевого доступа (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, без бесключевого доступа (2 из 2)

Сигнализация — Электросхема с защитой от взлома, без бесключевого доступа — Электросхема с защитой от взлома, без бесключевого доступа (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

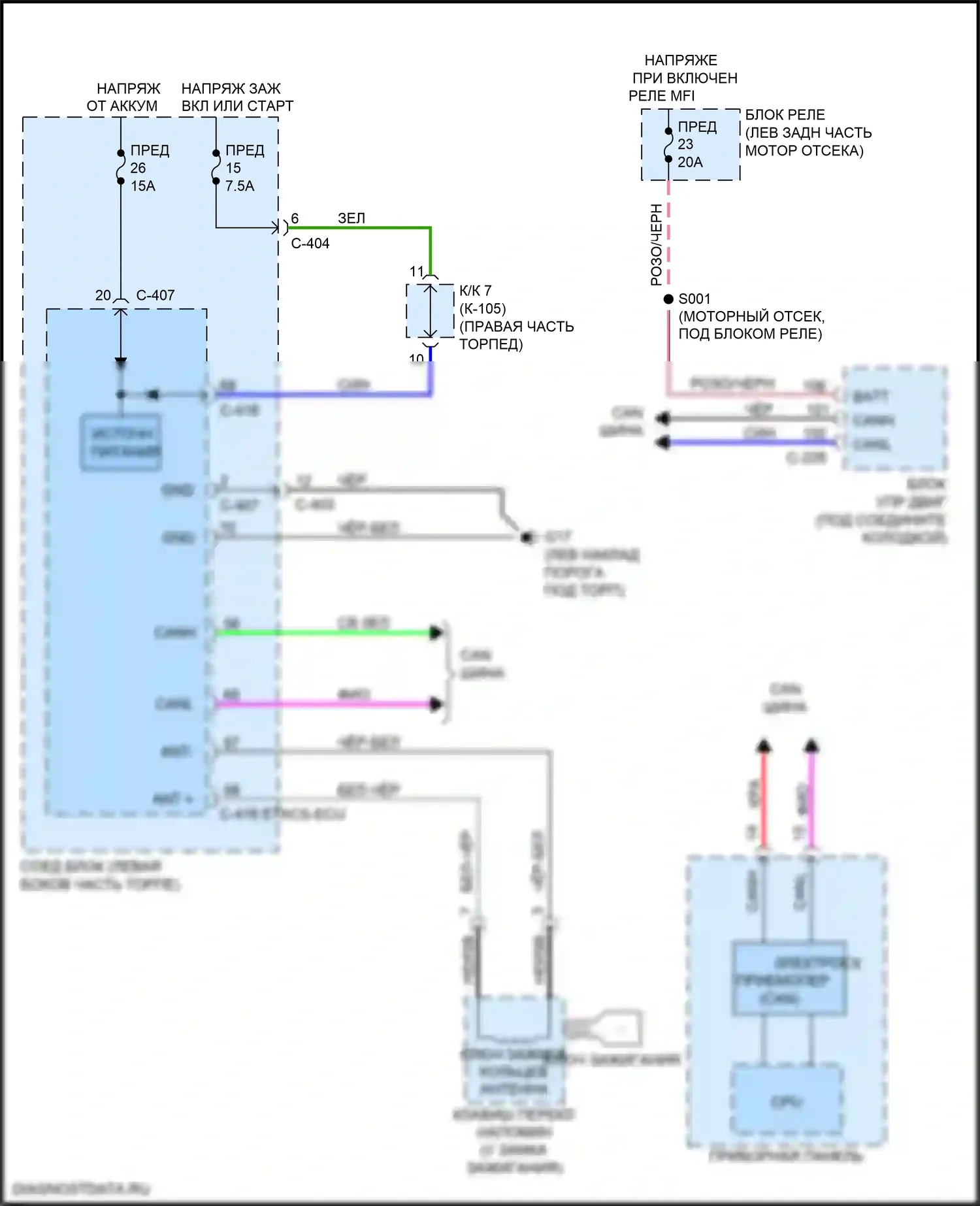

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, без запуска одним касанием

# Электросхема с защитой от взлома, без запуска одним касанием (1 из 2)

Сигнализация — Электросхема с защитой от взлома, без запуска одним касанием — Электросхема с защитой от взлома, без запуска одним касанием (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, без запуска одним касанием (2 из 2)

Сигнализация — Электросхема с защитой от взлома, без запуска одним касанием — Электросхема с защитой от взлома, без запуска одним касанием (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема иммобилайзера, без запуска одним касанием

Сигнализация — Электросхема иммобилайзера, без запуска одним касанием — Электросхема иммобилайзера, без запуска одним касанием. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома, с запуском одним нажатием

# Электросхема защиты от взлома, с запуском одним нажатием (1 из 3)

Сигнализация — Электросхема защиты от взлома, с запуском одним нажатием — Электросхема защиты от взлома, с запуском одним нажатием (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома, с запуском одним нажатием (2 из 3)

Сигнализация — Электросхема защиты от взлома, с запуском одним нажатием — Электросхема защиты от взлома, с запуском одним нажатием (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома, с запуском одним нажатием (3 из 3)

Сигнализация — Электросхема защиты от взлома, с запуском одним нажатием — Электросхема защиты от взлома, с запуском одним нажатием (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, с бесключевым вводом

# Электросхема с защитой от взлома, с бесключевым вводом (1 из 3)

Сигнализация — Электросхема с защитой от взлома, с бесключевым вводом — Электросхема с защитой от взлома, с бесключевым вводом (1 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, с бесключевым вводом (2 из 3)

Сигнализация — Электросхема с защитой от взлома, с бесключевым вводом — Электросхема с защитой от взлома, с бесключевым вводом (2 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема с защитой от взлома, с бесключевым вводом (3 из 3)

Сигнализация — Электросхема с защитой от взлома, с бесключевым вводом — Электросхема с защитой от взлома, с бесключевым вводом (3 из 3). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Сиденья

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.2l

# Электросхема двигателя 1.2l (1 из 4)

Двигатель — Электросхема двигателя 1.2l — Электросхема двигателя 1.2l (1 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 1.2l (2 из 4)

Двигатель — Электросхема двигателя 1.2l — Электросхема двигателя 1.2l (2 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 1.2l (3 из 4)

Двигатель — Электросхема двигателя 1.2l — Электросхема двигателя 1.2l (3 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 1.2l (4 из 4)

Двигатель — Электросхема двигателя 1.2l — Электросхема двигателя 1.2l (4 из 4). Mitsubishi Mirage VI рестайлинг (2015-2020)

Компоненты на схеме
