Электросхемы Mitsubishi Galant IX рестайлинг (2006-2009)

30 систем 68 электросхем 744 компонента

Фары

# Электросхема фар, 2 типа лампочек

Фары — Электросхема фар, 2 типа лампочек — Электросхема фар, 2 типа лампочек. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема фар, тип 4-х лампочек

Фары — Электросхема фар, тип 4-х лампочек — Электросхема фар, тип 4-х лампочек. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема ручного кондиционера, низкий вариант

# Электросхема ручного кондиционера, низкий вариант (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, низкий вариант — Электросхема ручного кондиционера, низкий вариант (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема ручного кондиционера, низкий вариант (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, низкий вариант — Электросхема ручного кондиционера, низкий вариант (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема ручного кондиционера, средний вариант

# Электросхема ручного кондиционера, средний вариант (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, средний вариант — Электросхема ручного кондиционера, средний вариант (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема ручного кондиционера, средний вариант (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера, средний вариант — Электросхема ручного кондиционера, средний вариант (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с контролем тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема с контролем тяги — Антиблокировочная система abs электросхема с контролем тяги. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без контроля тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля тяги — Антиблокировочная система abs электросхема, без контроля тяги. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.4л

# Электросхема двигателя 2.4л (1 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 2.4л (2 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 2.4л (3 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 2.4л (4 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 2.4л (5 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (5 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 3.8l

# Электросхема двигателя 3.8l (1 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (1 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 3.8l (2 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (2 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 3.8l (3 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (3 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 3.8l (4 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (4 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема двигателя 3.8l (5 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (5 из 5). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели, с мультикоммуникационной системой

# Электросхема приборной панели, с мультикоммуникационной системой (1 из 2)

Приборная панель — Электросхема приборной панели, с мультикоммуникационной системой — Электросхема приборной панели, с мультикоммуникационной системой (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема приборной панели, с мультикоммуникационной системой (2 из 2)

Приборная панель — Электросхема приборной панели, с мультикоммуникационной системой — Электросхема приборной панели, с мультикоммуникационной системой (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема приборной панели, без мультикоммуникационной системы

# Электросхема приборной панели, без мультикоммуникационной системы (1 из 2)

Приборная панель — Электросхема приборной панели, без мультикоммуникационной системы — Электросхема приборной панели, без мультикоммуникационной системы (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема приборной панели, без мультикоммуникационной системы (2 из 2)

Приборная панель — Электросхема приборной панели, без мультикоммуникационной системы — Электросхема приборной панели, без мультикоммуникационной системы (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема силового сиденья

Сиденья — Электросхема силового сиденья — Электросхема силового сиденья. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с усилителем

# Электросхема магнитолы, с усилителем (1 из 2)

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (1 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема магнитолы, с усилителем (2 из 2)

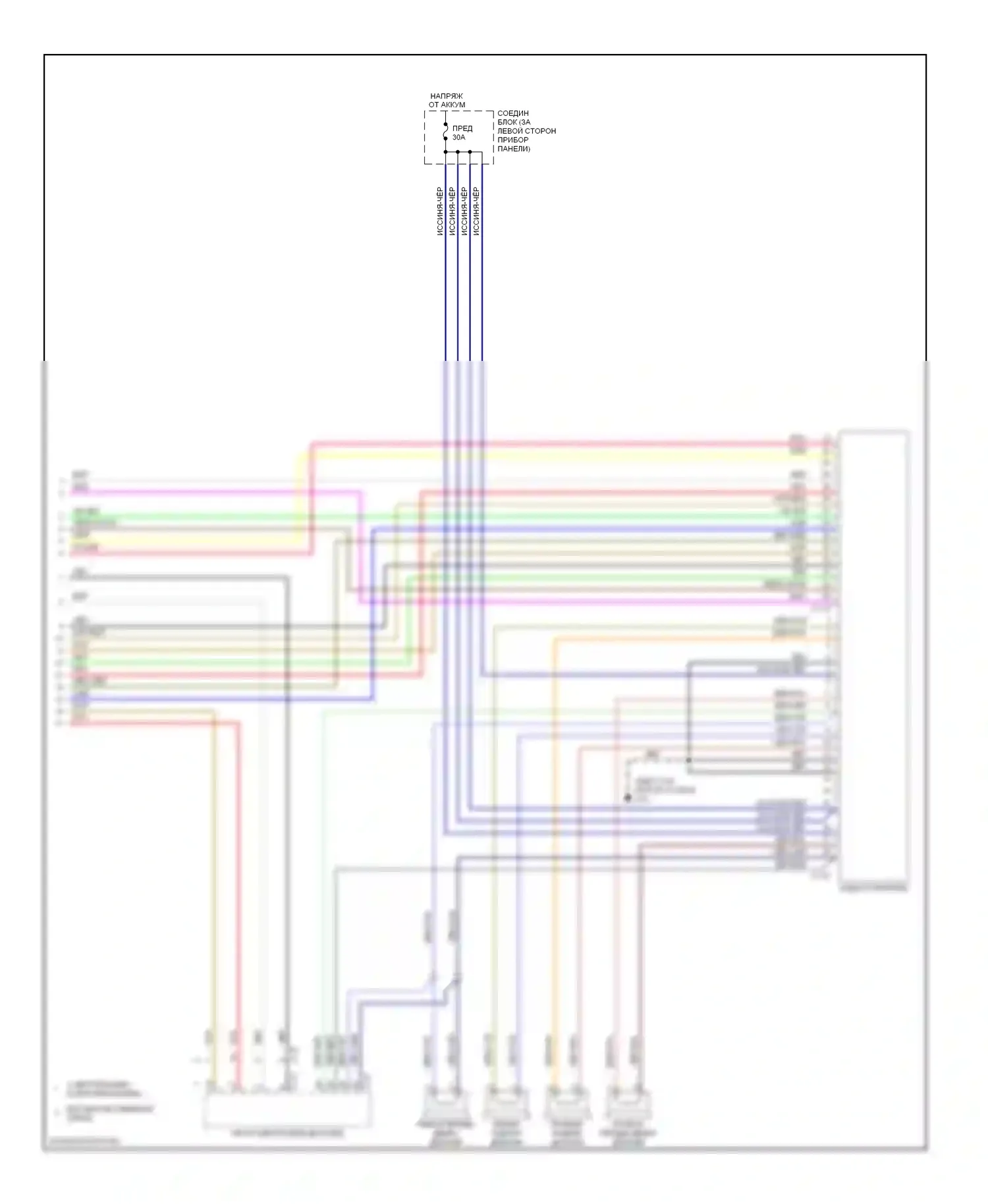

Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем (2 из 2). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

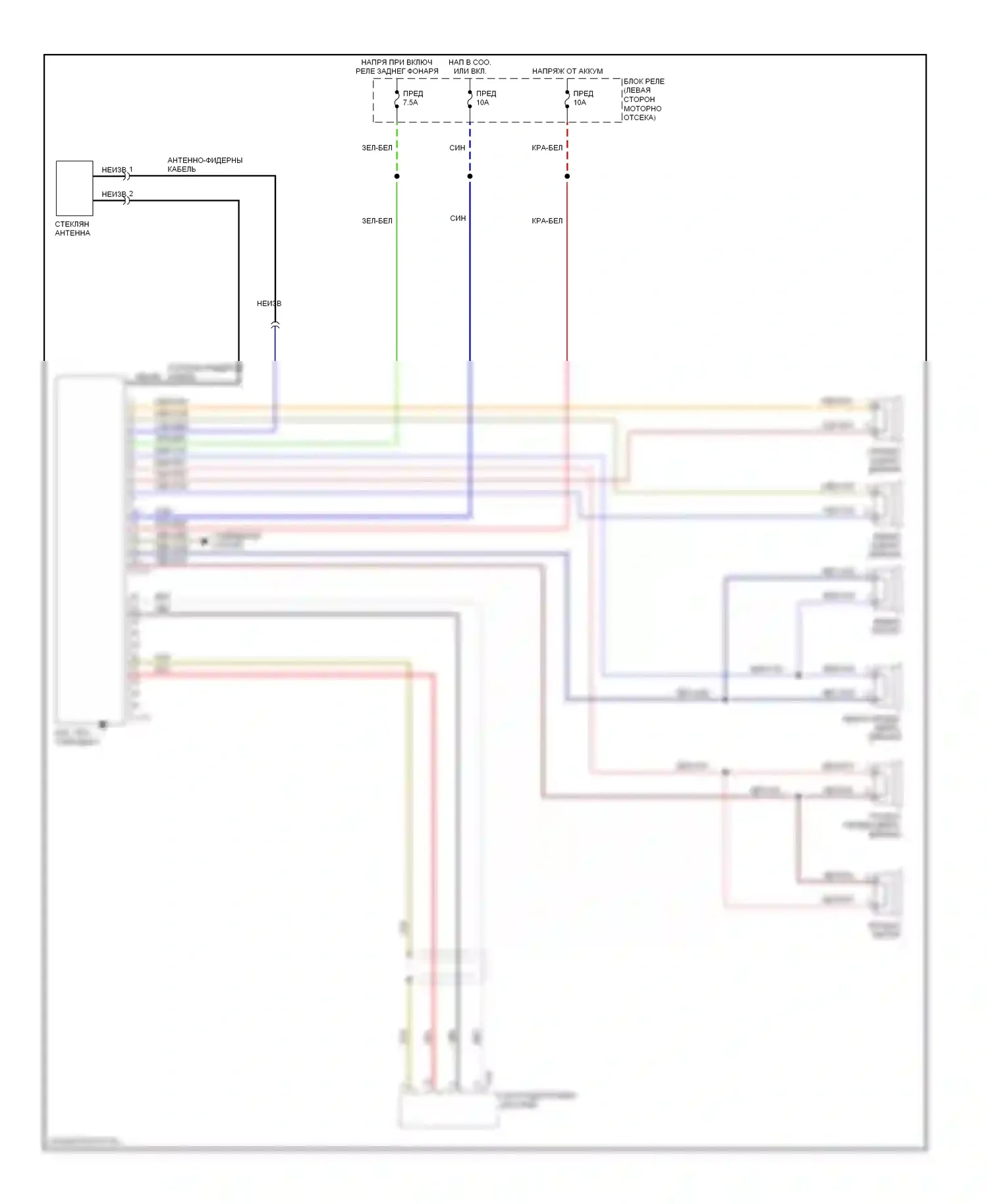

# Электросхема магнитолы, без усилителя

Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Стартер/генератор

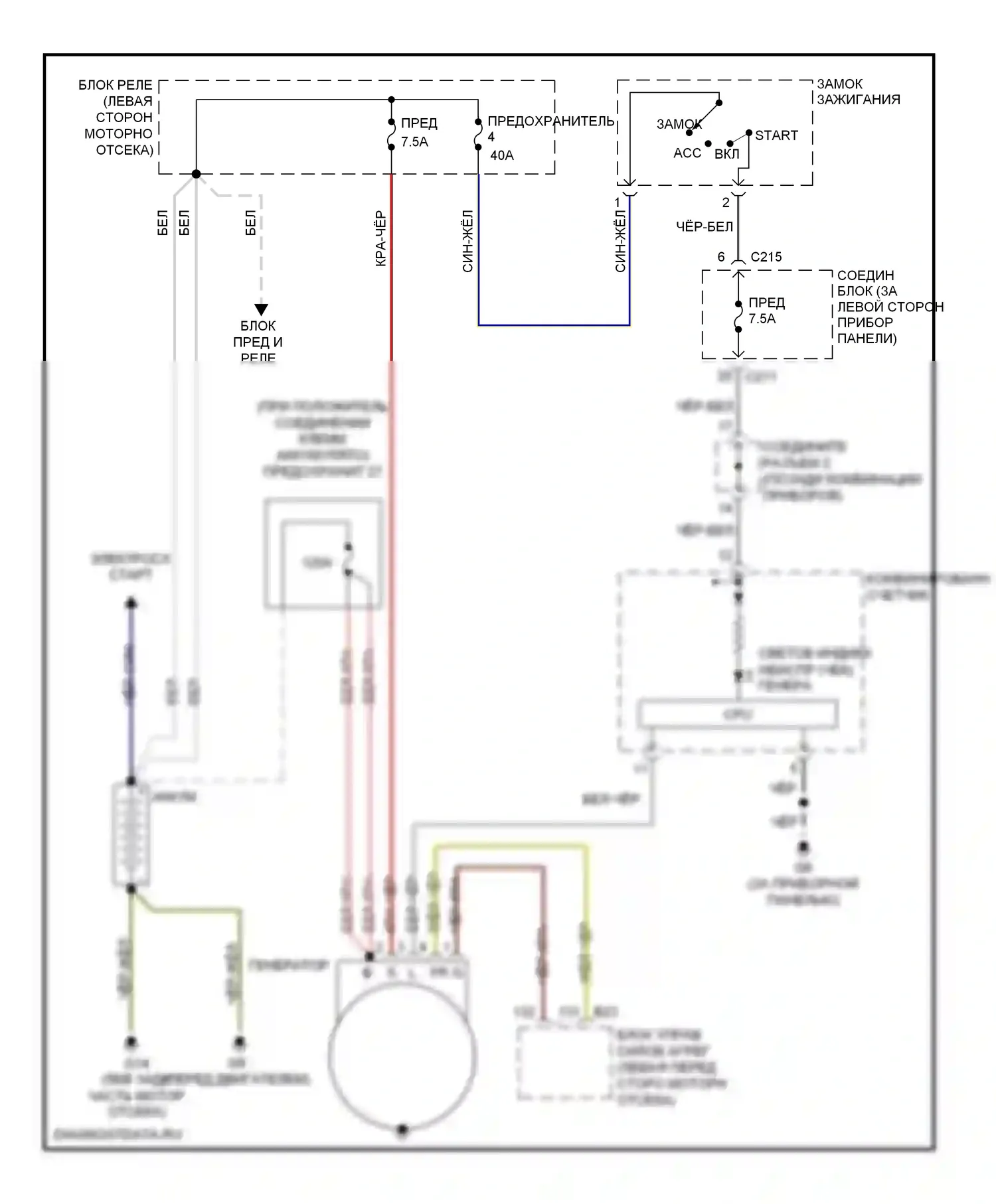

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

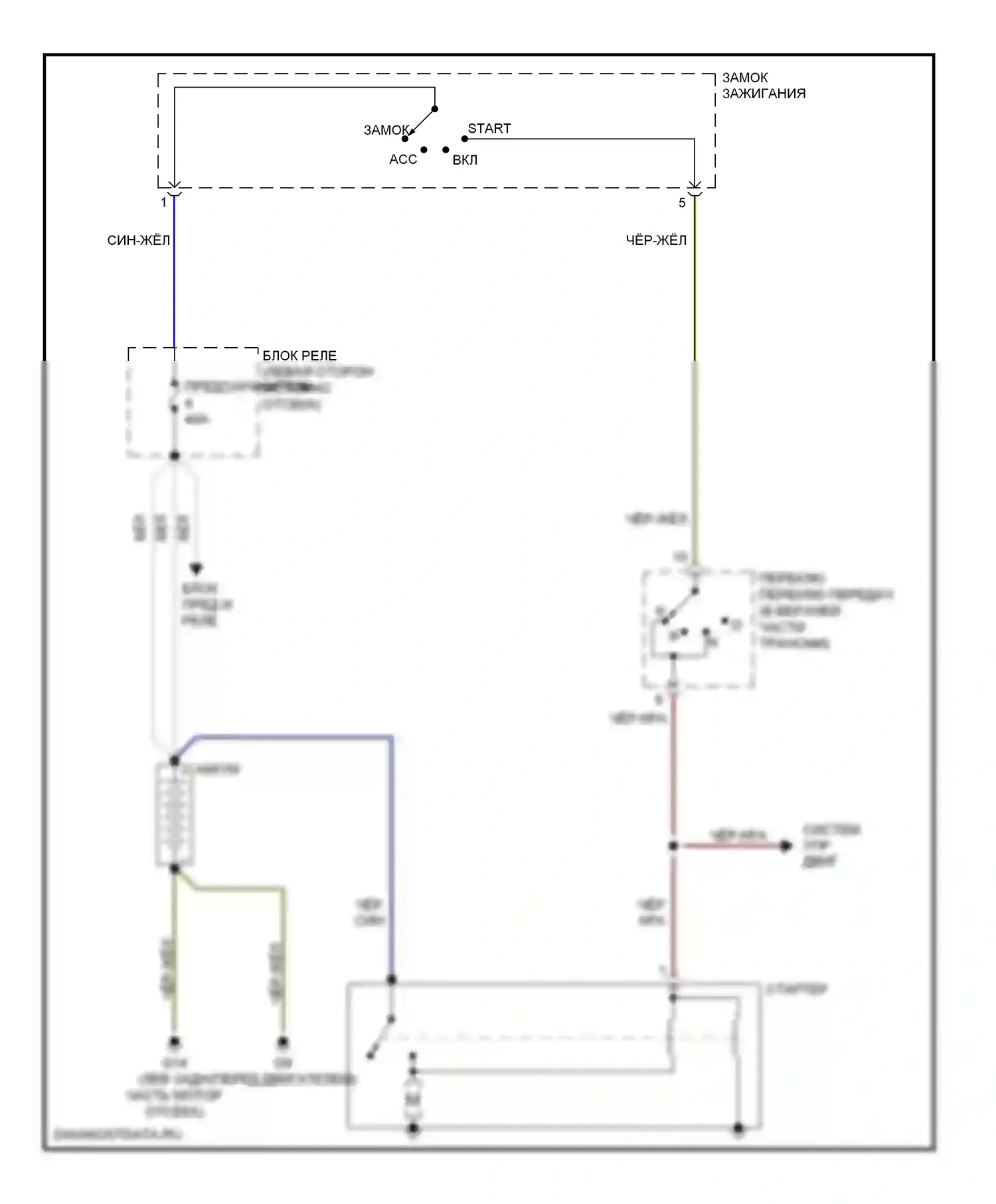

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Коробка передач 2.4л

# 2.4l, электросхема соединений коробки передач

# 2.4l, электросхема соединений коробки передач (1 из 4)

Коробка передач 2.4л — 2.4l, электросхема соединений коробки передач — 2.4l, электросхема соединений коробки передач (1 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 2.4l, электросхема соединений коробки передач (2 из 4)

Коробка передач 2.4л — 2.4l, электросхема соединений коробки передач — 2.4l, электросхема соединений коробки передач (2 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 2.4l, электросхема соединений коробки передач (3 из 4)

Коробка передач 2.4л — 2.4l, электросхема соединений коробки передач — 2.4l, электросхема соединений коробки передач (3 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 2.4l, электросхема соединений коробки передач (4 из 4)

Коробка передач 2.4л — 2.4l, электросхема соединений коробки передач — 2.4l, электросхема соединений коробки передач (4 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Редуктор 3,8л

# 3.8l, электросхема коробки передач

# 3.8l, электросхема коробки передач (1 из 4)

Редуктор 3,8л — 3.8l, электросхема коробки передач — 3.8l, электросхема коробки передач (1 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 3.8l, электросхема коробки передач (2 из 4)

Редуктор 3,8л — 3.8l, электросхема коробки передач — 3.8l, электросхема коробки передач (2 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 3.8l, электросхема коробки передач (3 из 4)

Редуктор 3,8л — 3.8l, электросхема коробки передач — 3.8l, электросхема коробки передач (3 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# 3.8l, электросхема коробки передач (4 из 4)

Редуктор 3,8л — 3.8l, электросхема коробки передач — 3.8l, электросхема коробки передач (4 из 4). Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака — Электросхема багажника, двери багажника, лючка топливного бака. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mitsubishi Galant IX рестайлинг (2006-2009)

Компоненты на схеме
