Электросхемы Mercedes-Benz SLK-класс AMG R172 (2011-2016)

33 системы 97 электросхем 1571 компонент
Содержание — 33 системы, 97 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электроусилитель руля

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
Компоненты на схеме

    # Электросхема шины высокого/низкого уровня

    # Электросхема шины высокого/низкого уровня (1 из 4)

    Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (1 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
    Компоненты на схеме

      # Электросхема шины высокого/низкого уровня (2 из 4)

      Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (2 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
      Компоненты на схеме

        # Электросхема шины высокого/низкого уровня (3 из 4)

        Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (3 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
        Компоненты на схеме

          # Электросхема шины высокого/низкого уровня (4 из 4)

          Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (4 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
          Компоненты на схеме

            Антиблокировочная система abs

            # Антиблокировочная система abs электросхема

            # Антиблокировочная система abs электросхема (1 из 2)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
            Компоненты на схеме

              # Антиблокировочная система abs электросхема (2 из 2)

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
              Компоненты на схеме

                Багажник, задняя дверь, лючок топливного бака

                # Электропривод багажника электросхема

                Багажник, задняя дверь, лючок топливного бака — Электропривод багажника электросхема — Электропривод багажника электросхема. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                Компоненты на схеме

                  Блокировка селектора

                  # Электрический ручник электросхема

                  Блокировка селектора — Электрический ручник электросхема — Электрический ручник электросхема. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                  Компоненты на схеме

                    # Электросхема блокировки селектора

                    Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                    Компоненты на схеме

                      Блоки управления кузовом

                      # Электросхема заднего блока управления sam

                      # Электросхема заднего блока управления sam (1 из 2)

                      Блоки управления кузовом — Электросхема заднего блока управления sam — Электросхема заднего блока управления sam (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                      Компоненты на схеме

                        # Электросхема заднего блока управления sam (2 из 2)

                        Блоки управления кузовом — Электросхема заднего блока управления sam — Электросхема заднего блока управления sam (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                        Компоненты на схеме

                          # Электросхема переднего блока управления sam

                          # Электросхема переднего блока управления sam (1 из 2)

                          Блоки управления кузовом — Электросхема переднего блока управления sam — Электросхема переднего блока управления sam (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                          Компоненты на схеме

                            # Электросхема переднего блока управления sam (2 из 2)

                            Блоки управления кузовом — Электросхема переднего блока управления sam — Электросхема переднего блока управления sam (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                            Компоненты на схеме

                              Блок предохранителей и реле

                              # Электросхема блока предохранителей реле

                              # Электросхема блока предохранителей реле (1 из 5)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле (2 из 5)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле (3 из 5)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                  Компоненты на схеме

                                    # Электросхема блока предохранителей реле (4 из 5)

                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                    Компоненты на схеме

                                      # Электросхема блока предохранителей реле (5 из 5)

                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                      Компоненты на схеме

                                        Вентилятор охлаждения

                                        # Электросхема вентилятора охлаждения

                                        Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                        Компоненты на схеме

                                          Двигатель

                                          # Электросхема двигателя 1.8л турбо

                                          # Электросхема двигателя 1.8л турбо (1 из 6)

                                          Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (1 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                          Компоненты на схеме

                                            # Электросхема двигателя 1.8л турбо (2 из 6)

                                            Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (2 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                            Компоненты на схеме

                                              # Электросхема двигателя 1.8л турбо (3 из 6)

                                              Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (3 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                              Компоненты на схеме

                                                # Электросхема двигателя 1.8л турбо (4 из 6)

                                                Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (4 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 1.8л турбо (5 из 6)

                                                  Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (5 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 1.8л турбо (6 из 6)

                                                    Двигатель — Электросхема двигателя 1.8л турбо — Электросхема двигателя 1.8л турбо (6 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 3.5l

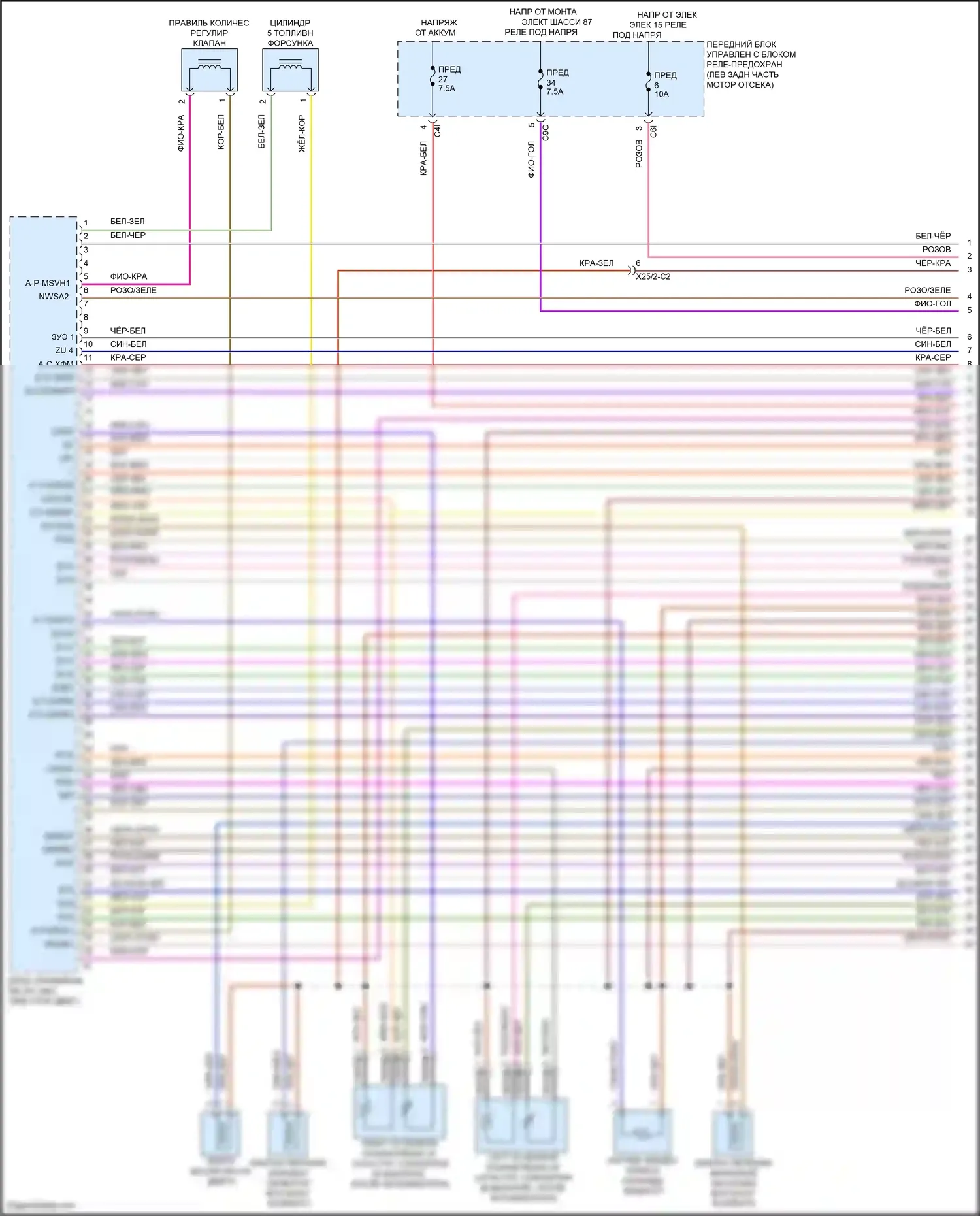

                                                      # Электросхема двигателя 3.5l (1 из 6)

                                                      Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                      Компоненты на схеме

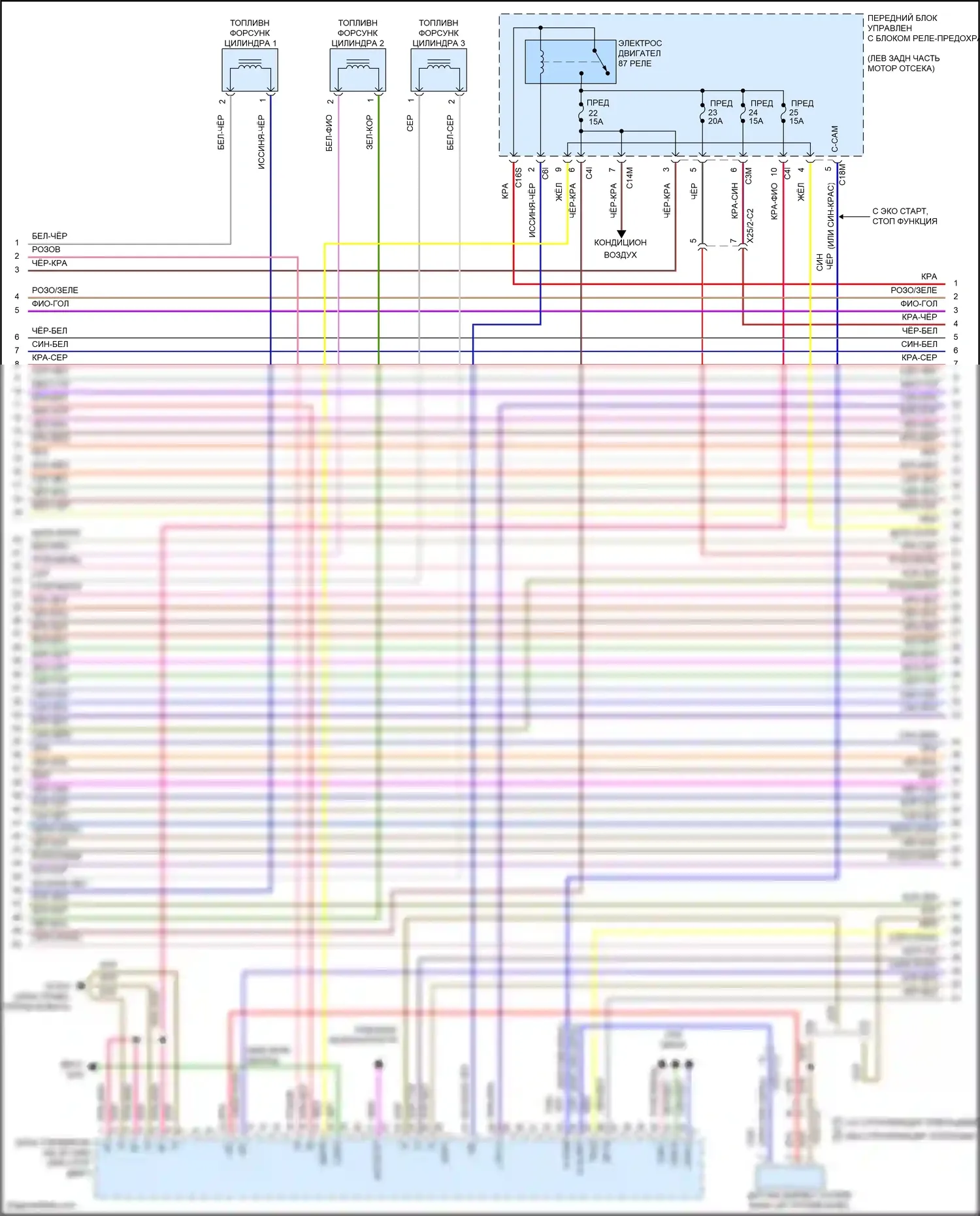

                                                        # Электросхема двигателя 3.5l (2 из 6)

                                                        Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                        Компоненты на схеме

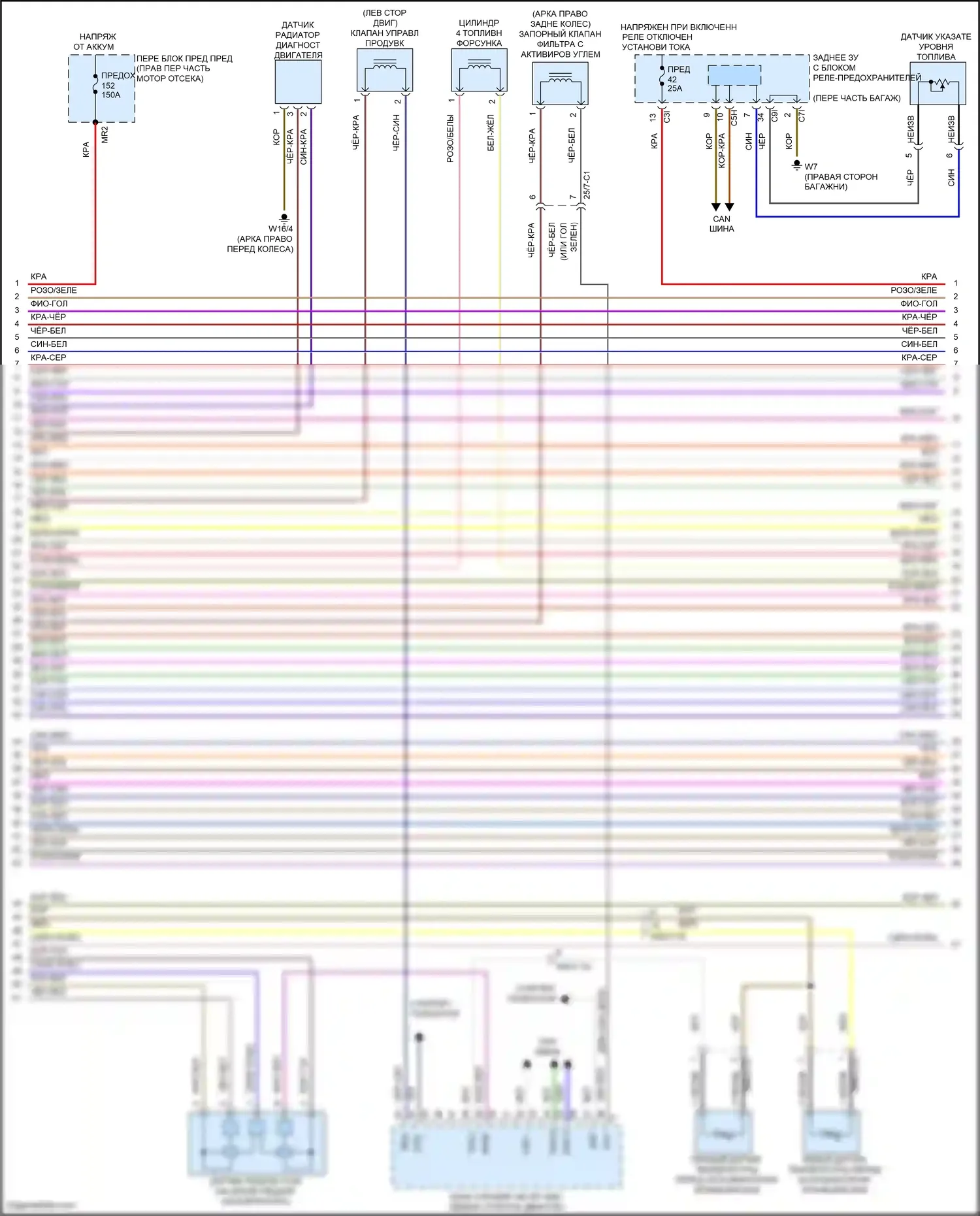

                                                          # Электросхема двигателя 3.5l (3 из 6)

                                                          Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                          Компоненты на схеме

                                                            # Электросхема двигателя 3.5l (4 из 6)

                                                            Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                            Компоненты на схеме

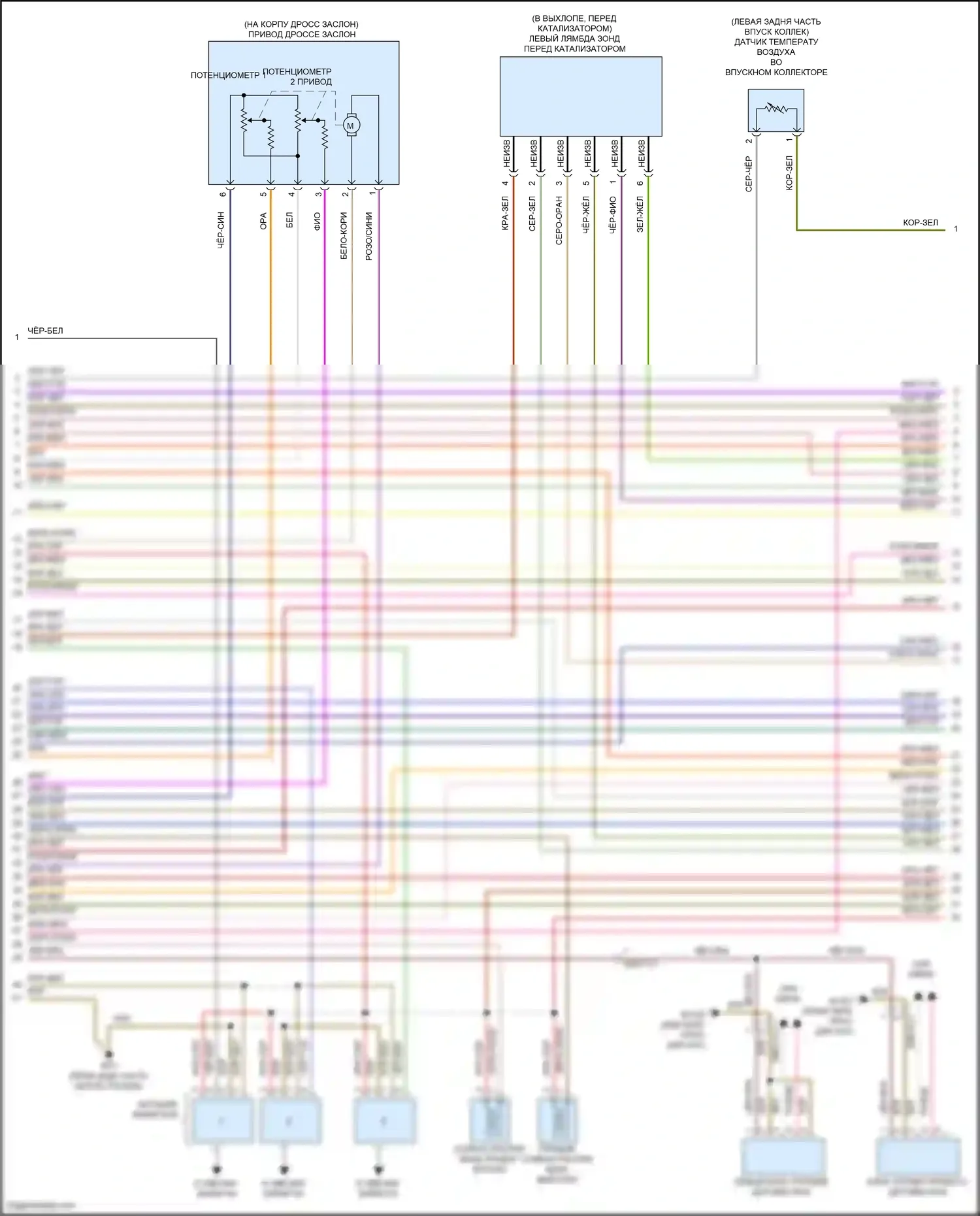

                                                              # Электросхема двигателя 3.5l (5 из 6)

                                                              Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                              Компоненты на схеме

                                                                # Электросхема двигателя 3.5l (6 из 6)

                                                                Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 6). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                Компоненты на схеме

                                                                  Дворники и омыватели

                                                                  # Дворники и омыватели электросхема

                                                                  Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                  Компоненты на схеме

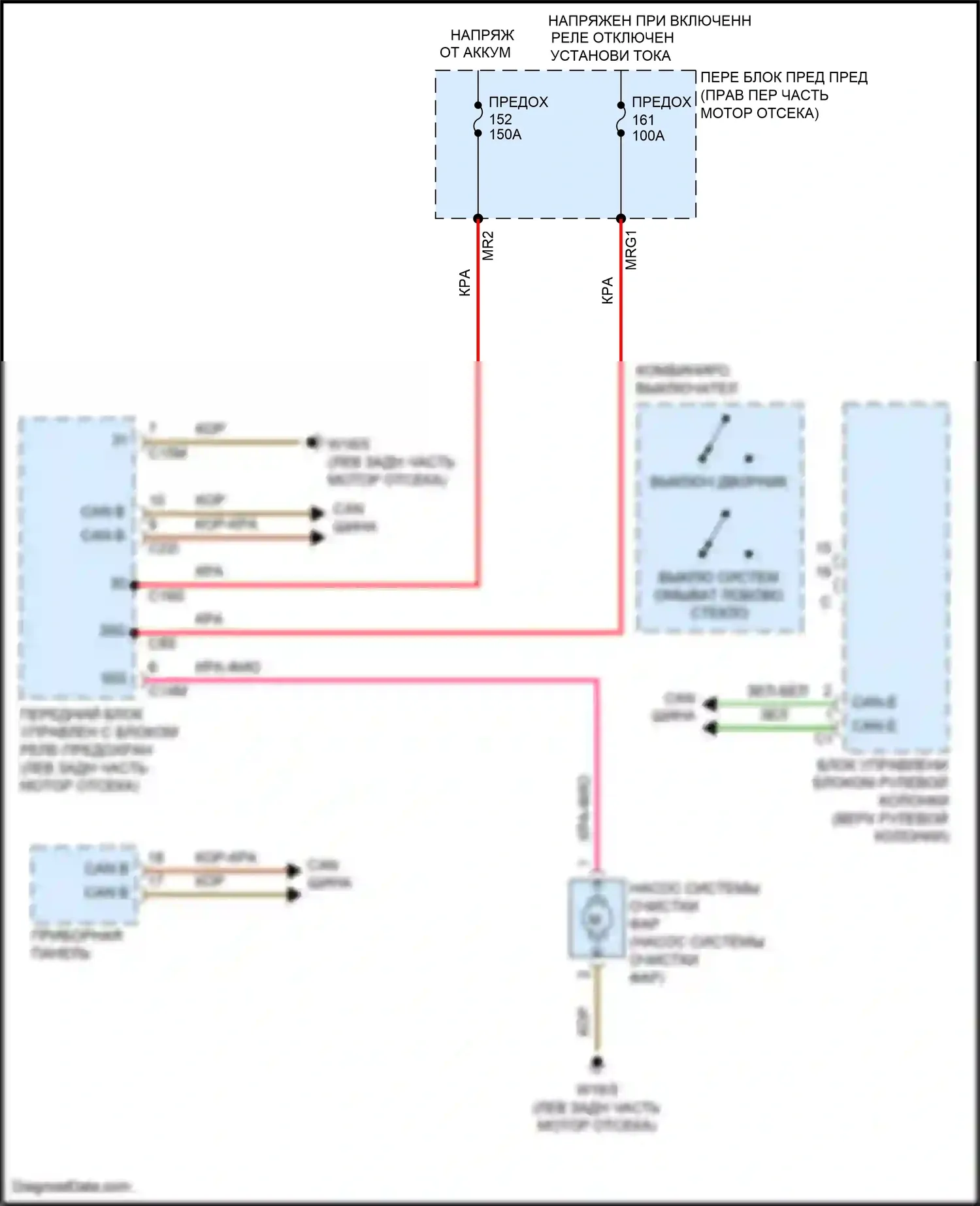

                                                                    # Электросхема омывателя фар

                                                                    Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                    Компоненты на схеме

                                                                      Клаксон

                                                                      # Электросхема клаксона

                                                                      Клаксон — Электросхема клаксона — Электросхема клаксона. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                      Компоненты на схеме

                                                                        Кондиционирование воздуха

                                                                        # Электросхема климат контроля

                                                                        # Электросхема климат контроля (1 из 2)

                                                                        Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                        Компоненты на схеме

                                                                          # Электросхема климат контроля (2 из 2)

                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                          Компоненты на схеме

                                                                            Коробка передач

                                                                            # Электросхема коробки передач

                                                                            Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                            Компоненты на схеме

                                                                              Круиз-контроль

                                                                              # Электросхема круиз-контроля

                                                                              Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                              Компоненты на схеме

                                                                                Магнитола

                                                                                # Большинство электросхем подключения шины данных

                                                                                Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                Компоненты на схеме

                                                                                  # Электросхема включения команд

                                                                                  # Электросхема включения команд (1 из 2)

                                                                                  Магнитола — Электросхема включения команд — Электросхема включения команд (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема магнитолы

                                                                                    # Электросхема магнитолы (1 из 2)

                                                                                    Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема магнитолы (2 из 2)

                                                                                      Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема мультимедийного интерфейса

                                                                                        Магнитола — Электросхема мультимедийного интерфейса — Электросхема мультимедийного интерфейса. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема тв-тюнера

                                                                                          Магнитола — Электросхема тв-тюнера — Электросхема тв-тюнера. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема управления

                                                                                            # Электросхема управления (2 из 2)

                                                                                            Магнитола — Электросхема управления — Электросхема управления (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема усилителя звука

                                                                                              # Электросхема усилителя звука (1 из 2)

                                                                                              Магнитола — Электросхема усилителя звука — Электросхема усилителя звука (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема усилителя звука (2 из 2)

                                                                                                Магнитола — Электросхема усилителя звука — Электросхема усилителя звука (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                Компоненты на схеме

                                                                                                  Освещение салона

                                                                                                  # Электросхема освещения салона

                                                                                                  # Электросхема освещения салона (1 из 2)

                                                                                                  Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема освещения салона (2 из 2)

                                                                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема подсветки приборной панели

                                                                                                      # Электросхема подсветки приборной панели (1 из 2)

                                                                                                      Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема подсветки приборной панели (2 из 2)

                                                                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                        Компоненты на схеме

                                                                                                          Память

                                                                                                          # Электросхема зеркал памяти

                                                                                                          Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема памяти рулевой колонки

                                                                                                            Память — Электросхема памяти рулевой колонки — Электросхема памяти рулевой колонки. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема сиденья памяти водителя

                                                                                                              Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема сиденья памяти пассажира

                                                                                                                Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                Компоненты на схеме

                                                                                                                  Подогрев стекол

                                                                                                                  # Электросхема подогрева стекол

                                                                                                                  Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                  Компоненты на схеме

                                                                                                                    Подушки безопасности

                                                                                                                    # Электросхема подушек безопасности

                                                                                                                    # Электросхема подушек безопасности (1 из 4)

                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема подушек безопасности (2 из 4)

                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема подушек безопасности (3 из 4)

                                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема подушек безопасности (4 из 4)

                                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема преднатяжителей ремней безопасности

                                                                                                                            Подушки безопасности — Электросхема преднатяжителей ремней безопасности — Электросхема преднатяжителей ремней безопасности. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                            Компоненты на схеме

                                                                                                                              Предупреждение

                                                                                                                              # Электросхема контроля давления в шинах

                                                                                                                              Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема предупредительного ремня безопасности

                                                                                                                                Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Приборная панель

                                                                                                                                  # Электросхема потолочного пульта

                                                                                                                                  Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема приборной панели

                                                                                                                                    Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Сигнализация

                                                                                                                                      # Электросхема сигнализаций сигнализации

                                                                                                                                      Сигнализация — Электросхема сигнализаций сигнализации — Электросхема сигнализаций сигнализации. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема системы авторизации приводов

                                                                                                                                        Сигнализация — Электросхема системы авторизации приводов — Электросхема системы авторизации приводов. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          Сиденья

                                                                                                                                          # Электросхема вентиляции сиденья

                                                                                                                                          Сиденья — Электросхема вентиляции сиденья — Электросхема вентиляции сиденья. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема обогреваемых сидений

                                                                                                                                            Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема рулевого колеса с подогревом

                                                                                                                                              Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                Системы помощи водителю

                                                                                                                                                # Электросхема включения команд

                                                                                                                                                # Электросхема включения команд (1 из 2)

                                                                                                                                                Системы помощи водителю — Электросхема включения команд — Электросхема включения команд (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема информационной системы в слепой зоне

                                                                                                                                                  Системы помощи водителю — Электросхема информационной системы в слепой зоне — Электросхема информационной системы в слепой зоне. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема многофункциональной камеры

                                                                                                                                                    Системы помощи водителю — Электросхема многофункциональной камеры — Электросхема многофункциональной камеры. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема парктроника

                                                                                                                                                      Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема управления

                                                                                                                                                        # Электросхема управления (2 из 2)

                                                                                                                                                        Системы помощи водителю — Электросхема управления — Электросхема управления (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема экстренного вызова

                                                                                                                                                          Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            Складная крыша/люк

                                                                                                                                                            # Электросхема складной крыши/люка

                                                                                                                                                            # Электросхема складной крыши/люка (1 из 2)

                                                                                                                                                            Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема складной крыши/люка (2 из 2)

                                                                                                                                                              Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Стартер/генератор

                                                                                                                                                                # Электросхема генератора

                                                                                                                                                                Стартер/генератор — Электросхема генератора — Электросхема генератора. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема стартера

                                                                                                                                                                  Стартер/генератор — Электросхема стартера — Электросхема стартера. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    Стеклоподъемники

                                                                                                                                                                    # Стеклоподъемники электросхема

                                                                                                                                                                    Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      Точки подключения масс

                                                                                                                                                                      # Электросхема разводки массы

                                                                                                                                                                      # Электросхема разводки массы (1 из 2)

                                                                                                                                                                      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема разводки массы (2 из 2)

                                                                                                                                                                        Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          Управление зеркалами заднего вида

                                                                                                                                                                          # Электросхема управления зеркалами заднего вида

                                                                                                                                                                          Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            Фары

                                                                                                                                                                            # Электросхема фар

                                                                                                                                                                            # Электросхема фар (1 из 2)

                                                                                                                                                                            Фары — Электросхема фар — Электросхема фар (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              # Электросхема фар (2 из 2)

                                                                                                                                                                              Фары — Электросхема фар — Электросхема фар (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                Фары и фонари

                                                                                                                                                                                # Электросхема фар и фонарей

                                                                                                                                                                                # Электросхема фар и фонарей (1 из 3)

                                                                                                                                                                                Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема фар и фонарей (2 из 3)

                                                                                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема фар и фонарей (3 из 3)

                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема фонарей заднего хода

                                                                                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        Центральный замок

                                                                                                                                                                                        # Бесключевой доступ электросхема системы

                                                                                                                                                                                        Центральный замок — Бесключевой доступ электросхема системы — Бесключевой доступ электросхема системы. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема автоматического центрального замка

                                                                                                                                                                                          Центральный замок — Электросхема автоматического центрального замка — Электросхема автоматического центрального замка. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Электронная подвеска

                                                                                                                                                                                            # Электросхема электронной подвески

                                                                                                                                                                                            # Электросхема электронной подвески (1 из 2)

                                                                                                                                                                                            Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (1 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема электронной подвески (2 из 2)

                                                                                                                                                                                              Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (2 из 2). Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                Электроусилитель руля

                                                                                                                                                                                                # Электросхема электроусилителя руля, позднее производство

                                                                                                                                                                                                Электроусилитель руля — Электросхема электроусилителя руля, позднее производство — Электросхема электроусилителя руля, позднее производство. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема электроусилителя руля, раннее производство

                                                                                                                                                                                                  Электроусилитель руля — Электросхема электроусилителя руля, раннее производство — Электросхема электроусилителя руля, раннее производство. Mercedes-Benz SLK-класс AMG R172 (2011-2016)
                                                                                                                                                                                                  Компоненты на схеме
