Электросхемы Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

31 система 82 электросхемы 1453 компонента

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля, с термотропным

# Электросхема климат контроля, с термотропным (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля, с термотропным — Электросхема климат контроля, с термотропным (1 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема климат контроля, с термотропным (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля, с термотропным — Электросхема климат контроля, с термотропным (2 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема климат контроля, с термотропным (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля, с термотропным — Электросхема климат контроля, с термотропным (3 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема климат контроля, без термотропного

# Электросхема климат контроля, без термотропного (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля, без термотропного — Электросхема климат контроля, без термотропного (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема климат контроля, без термотропного (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля, без термотропного — Электросхема климат контроля, без термотропного (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Блоки управления кузовом

# Электросхема переднего блока управления sam

Блоки управления кузовом — Электросхема переднего блока управления sam — Электросхема переднего блока управления sam. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема блока управления задними предохранителями

Блоки управления кузовом — Электросхема блока управления задними предохранителями — Электросхема блока управления задними предохранителями. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня

# Электросхема шины высокого/низкого уровня (1 из 3)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (1 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (2 из 3)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (2 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (3 из 3)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (3 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Круиз-контроль 3,0л турбо дизель

# 3,0л турбодизеля, электросхема круиз-контроля

Круиз-контроль 3,0л турбо дизель — 3,0л турбодизеля, электросхема круиз-контроля — 3,0л турбодизеля, электросхема круиз-контроля. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Подогрев стекол

# Электросхема обогреваемых зеркал

Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема заднего подогрева

Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

# Электросхема электронной подвески (1 из 2)

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема электронной подвески (2 из 2)

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.0л дизель

# Электросхема двигателя 3.0л дизель (1 из 4)

Двигатель — Электросхема двигателя 3.0л дизель — Электросхема двигателя 3.0л дизель (1 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.0л дизель (2 из 4)

Двигатель — Электросхема двигателя 3.0л дизель — Электросхема двигателя 3.0л дизель (2 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.0л дизель (3 из 4)

Двигатель — Электросхема двигателя 3.0л дизель — Электросхема двигателя 3.0л дизель (3 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.0л дизель (4 из 4)

Двигатель — Электросхема двигателя 3.0л дизель — Электросхема двигателя 3.0л дизель (4 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l

# Электросхема двигателя 3.5l (1 из 4)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (2 из 4)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (3 из 4)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (4 из 4)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 4). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема потолочного пульта

Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема сиденья памяти пассажира

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема памяти рулевой колонки

Память — Электросхема памяти рулевой колонки — Электросхема памяти рулевой колонки. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Системы помощи водителю

# Электросхема магнитолы comand

Системы помощи водителю — Электросхема магнитолы comand — Электросхема магнитолы comand. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема экстренного вызова

Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема голосовой активации

Системы помощи водителю — Электросхема голосовой активации — Электросхема голосовой активации. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Центральный замок

# Электросхема автоматического центрального замка

# Электросхема автоматического центрального замка (1 из 2)

Центральный замок — Электросхема автоматического центрального замка — Электросхема автоматического центрального замка (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема автоматического центрального замка (2 из 2)

Центральный замок — Электросхема автоматического центрального замка — Электросхема автоматического центрального замка (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Бесключевой доступ электросхема системы

Центральный замок — Бесключевой доступ электросхема системы — Бесключевой доступ электросхема системы. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Сиденья

# Электросхема регулируемой педали

Сиденья — Электросхема регулируемой педали — Электросхема регулируемой педали. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема вентиляции и подогрева сидений

Сиденья — Электросхема вентиляции и подогрева сидений — Электросхема вентиляции и подогрева сидений. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема системы определения веса

Сиденья — Электросхема системы определения веса — Электросхема системы определения веса. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Магнитола

# Электросхема dvd-плеера

Магнитола — Электросхема dvd-плеера — Электросхема dvd-плеера. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Большинство электросхем подключения шины данных

Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема задней магнитолы

Магнитола — Электросхема задней магнитолы — Электросхема задней магнитолы. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

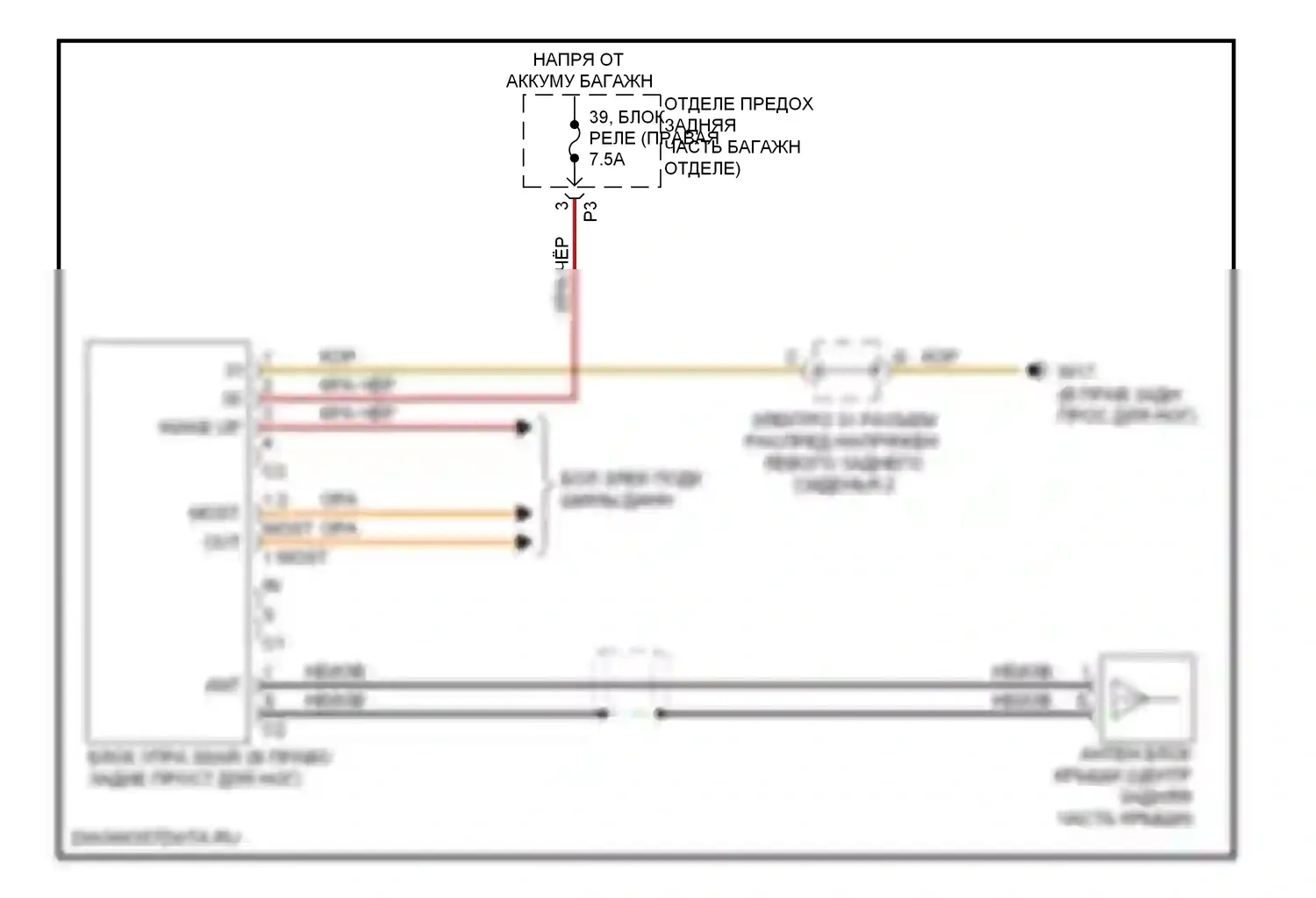

# Электросхема спутниковой магнитолы

Магнитола — Электросхема спутниковой магнитолы — Электросхема спутниковой магнитолы. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема усилителя звука

Магнитола — Электросхема усилителя звука — Электросхема усилителя звука. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема голосовой активации

Магнитола — Электросхема голосовой активации — Электросхема голосовой активации. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Подушки безопасности

# Электросхема преднатяжителей ремней безопасности

Подушки безопасности — Электросхема преднатяжителей ремней безопасности — Электросхема преднатяжителей ремней безопасности. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Предупреждение

# Электросхема предупредительного ремня безопасности

Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Дворники и омыватели

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме

Круиз-контроль 3,5л

# 3.5l, электросхема круиз-контроля

Круиз-контроль 3,5л — 3.5l, электросхема круиз-контроля — 3.5l, электросхема круиз-контроля. Mercedes-Benz R-класс W251 рестайлинг (2007-2010)

Компоненты на схеме
