Электросхемы Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

29 систем 53 электросхемы 868 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении

# Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении (1 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении — Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении (1 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении (2 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении — Электросхемы антиблокировочной системы abs, с регулированием пробуксовывания при ускорении (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема вспомогательного тормоза

Антиблокировочная система abs — Электросхема вспомогательного тормоза — Электросхема вспомогательного тормоза. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp)

# Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) (1 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) — Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) (1 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) (2 из 2)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) — Электросхемы антиблокировочной системы abs, с курсовыми устойчивостями (esp) (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Тело компьютер

# Электросхемы компьютера тела

Тело компьютер — Электросхемы компьютера тела — Электросхемы компьютера тела. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.3ls

# Электросхема двигателя 2.3ls (1 из 3)

Двигатель — Электросхема двигателя 2.3ls — Электросхема двигателя 2.3ls (1 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема двигателя 2.3ls (2 из 3)

Двигатель — Электросхема двигателя 2.3ls — Электросхема двигателя 2.3ls (2 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема двигателя 2.3ls (3 из 3)

Двигатель — Электросхема двигателя 2.3ls — Электросхема двигателя 2.3ls (3 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема двигателя 2.8ls

# Электросхема двигателя 2.8ls (1 из 3)

Двигатель — Электросхема двигателя 2.8ls — Электросхема двигателя 2.8ls (1 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема двигателя 2.8ls (2 из 3)

Двигатель — Электросхема двигателя 2.8ls — Электросхема двигателя 2.8ls (2 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема двигателя 2.8ls (3 из 3)

Двигатель — Электросхема двигателя 2.8ls — Электросхема двигателя 2.8ls (3 из 3). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема внешнего освещения

# Электросхема внешнего освещения (2 из 2)

Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема фар, с ксеноновыми лампами

# Электросхема фар, с ксеноновыми лампами (1 из 2)

Фары — Электросхема фар, с ксеноновыми лампами — Электросхема фар, с ксеноновыми лампами (1 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема фар, с ксеноновыми лампами (2 из 2)

Фары — Электросхема фар, с ксеноновыми лампами — Электросхема фар, с ксеноновыми лампами (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема фар, без ксеноновых ламп

Фары — Электросхема фар, без ксеноновых ламп — Электросхема фар, без ксеноновых ламп. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Системы помощи водителю

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема сиденья пассажира с электроприводом

Сиденья — Электросхема сиденья пассажира с электроприводом — Электросхема сиденья пассажира с электроприводом. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема заднего подголовника

Сиденья — Электросхема заднего подголовника — Электросхема заднего подголовника. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Складная крыша/люк

# Складная крыша/цепи штриховки

Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Магнитола

# Электросхемы радиосвязи с усилителем

Магнитола — Электросхемы радиосвязи с усилителем — Электросхемы радиосвязи с усилителем. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхемы радиосвязи, без усилителя

Магнитола — Электросхемы радиосвязи, без усилителя — Электросхемы радиосвязи, без усилителя. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

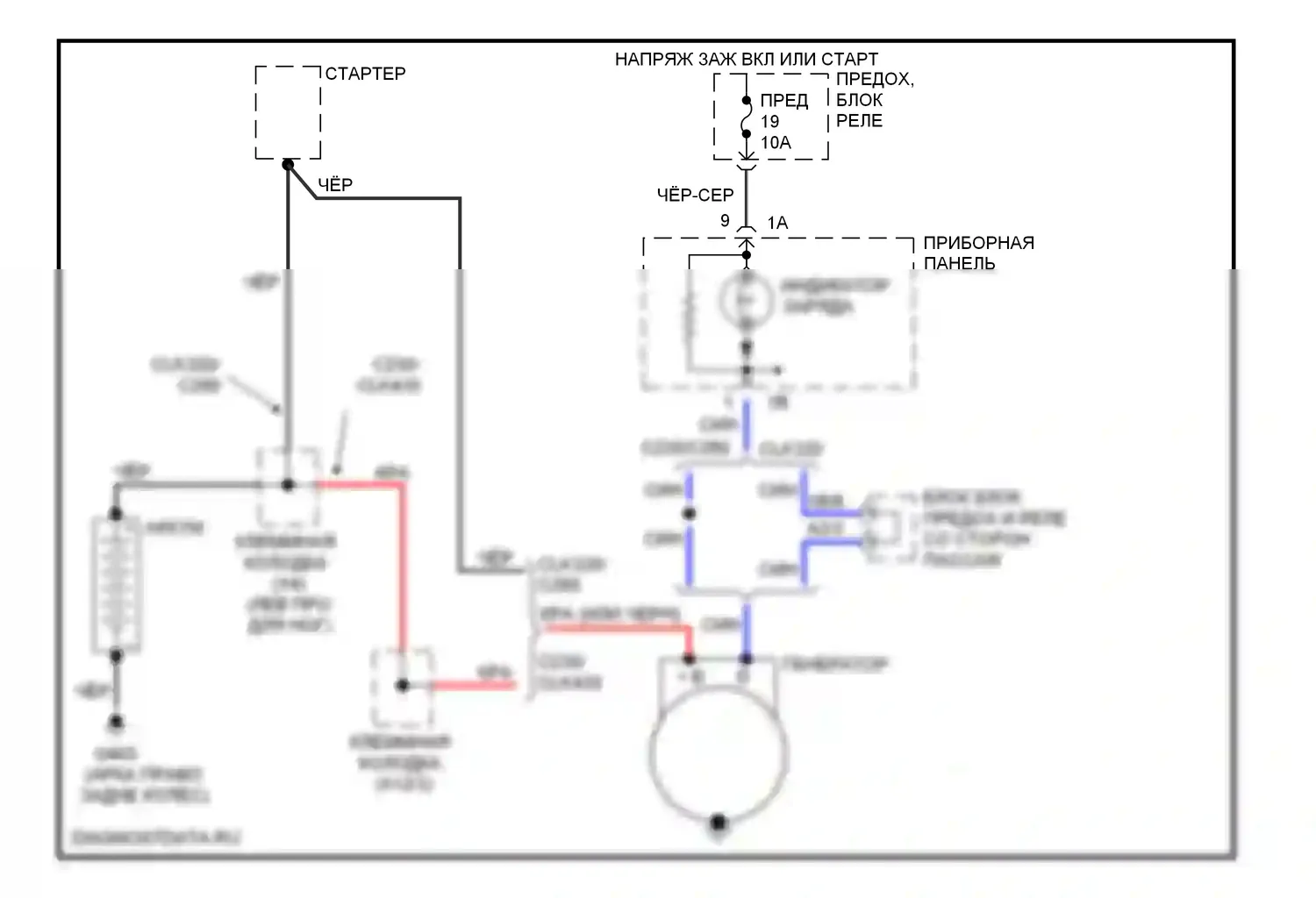

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

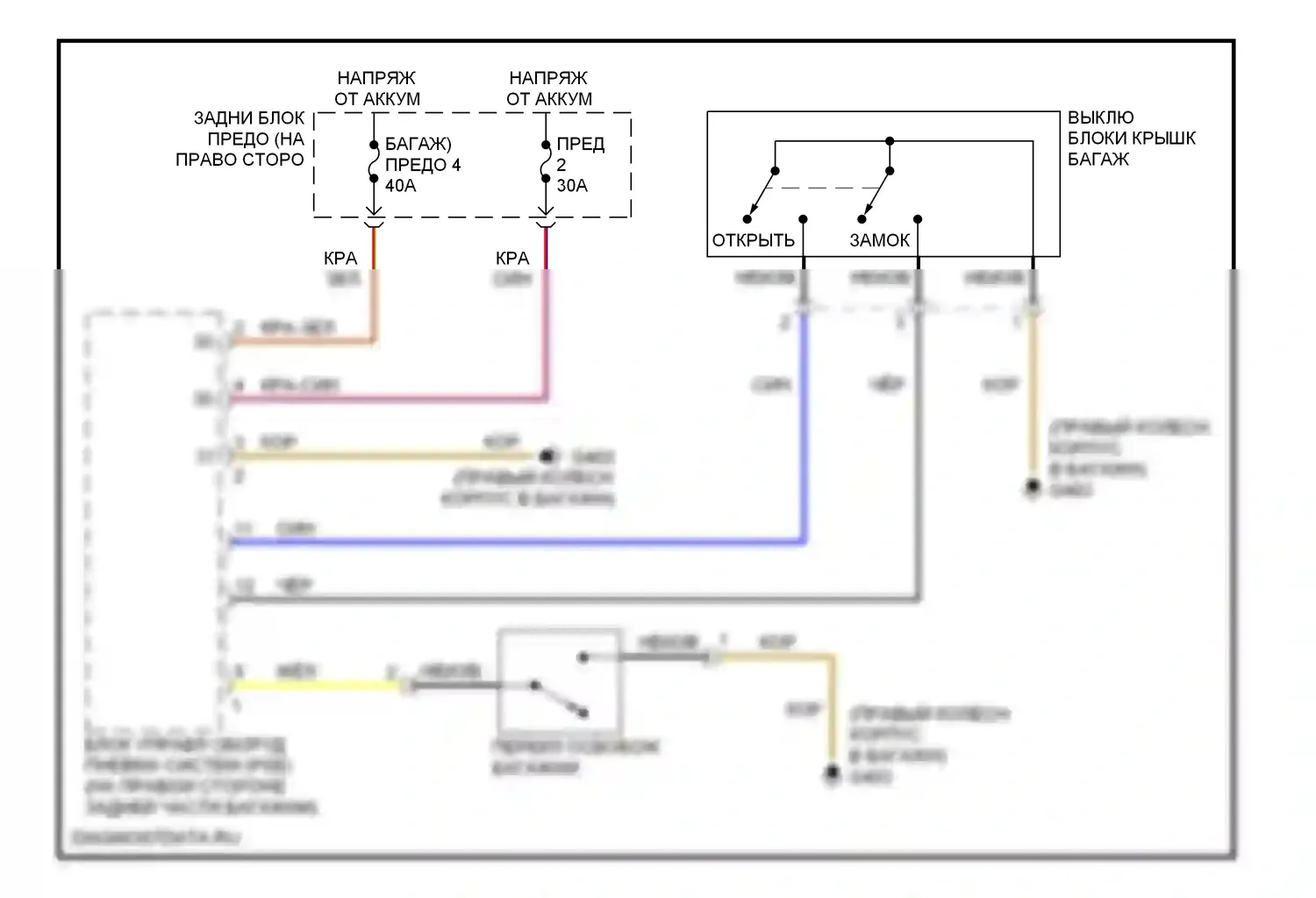

# Электросхемы багажника, двери багажника, лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака — Электросхемы багажника, двери багажника, лючка топливного бака. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме

# Электросхема дворников и омывателей фары

Дворники и омыватели — Электросхема дворников и омывателей фары — Электросхема дворников и омывателей фары. Mercedes-Benz C-класс W202 рестайлинг (1997-2001)

Компоненты на схеме
