Электросхемы Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

32 системы 107 электросхем 1582 компонента

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема освещения прицепа

Фары и фонари — Электросхема освещения прицепа — Электросхема освещения прицепа. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Фары

# Электросхема фар, без ксеноновых ламп

# Электросхема фар, без ксеноновых ламп (1 из 3)

Фары — Электросхема фар, без ксеноновых ламп — Электросхема фар, без ксеноновых ламп (1 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар, без ксеноновых ламп (2 из 3)

Фары — Электросхема фар, без ксеноновых ламп — Электросхема фар, без ксеноновых ламп (2 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар, без ксеноновых ламп (3 из 3)

Фары — Электросхема фар, без ксеноновых ламп — Электросхема фар, без ксеноновых ламп (3 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар, с ксеноновыми лампами

# Электросхема фар, с ксеноновыми лампами (1 из 2)

Фары — Электросхема фар, с ксеноновыми лампами — Электросхема фар, с ксеноновыми лампами (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема фар, с ксеноновыми лампами (2 из 2)

Фары — Электросхема фар, с ксеноновыми лампами — Электросхема фар, с ксеноновыми лампами (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Системы помощи водителю

# Электросхема многофункциональной камеры

Системы помощи водителю — Электросхема многофункциональной камеры — Электросхема многофункциональной камеры. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand

# Электросхема магнитолы comand (1 из 4)

Системы помощи водителю — Электросхема магнитолы comand — Электросхема магнитолы comand (1 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand (3 из 4)

Системы помощи водителю — Электросхема магнитолы comand — Электросхема магнитолы comand (3 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand (4 из 4)

Системы помощи водителю — Электросхема магнитолы comand — Электросхема магнитолы comand (4 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Магнитола comand электросхема

# Магнитола comand электросхема (2 из 4)

Системы помощи водителю — Магнитола comand электросхема — Магнитола comand электросхема (2 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема информационной системы в слепой зоне

Системы помощи водителю — Электросхема информационной системы в слепой зоне — Электросхема информационной системы в слепой зоне. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема экстренного вызова

Системы помощи водителю — Электросхема экстренного вызова — Электросхема экстренного вызова. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Подогрев стекол

# Электросхема обогреваемого лобового стекла

Подогрев стекол — Электросхема обогреваемого лобового стекла — Электросхема обогреваемого лобового стекла. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема зеркального нагревателя и заднего подогрева

Подогрев стекол — Электросхема зеркального нагревателя и заднего подогрева — Электросхема зеркального нагревателя и заднего подогрева. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Приборная панель

# Электросхема предупреждения столкновений

Приборная панель — Электросхема предупреждения столкновений — Электросхема предупреждения столкновений. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема потолочного пульта

Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Принадлежности двигателя

# Электросхема штатного отопителя

Принадлежности двигателя — Электросхема штатного отопителя — Электросхема штатного отопителя. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Сигнализация

# Электросхема сигнализаций сигнализации

# Электросхема сигнализаций сигнализации (1 из 3)

Сигнализация — Электросхема сигнализаций сигнализации — Электросхема сигнализаций сигнализации (1 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема сигнализаций сигнализации (2 из 3)

Сигнализация — Электросхема сигнализаций сигнализации — Электросхема сигнализаций сигнализации (2 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема сигнализаций сигнализации (3 из 3)

Сигнализация — Электросхема сигнализаций сигнализации — Электросхема сигнализаций сигнализации (3 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема аварийной сигнализации

# Электросхема аварийной сигнализации (1 из 2)

Сигнализация — Электросхема аварийной сигнализации — Электросхема аварийной сигнализации (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема аварийной сигнализации (2 из 2)

Сигнализация — Электросхема аварийной сигнализации — Электросхема аварийной сигнализации (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Память

# Электросхема сиденья памяти пассажира

# Электросхема сиденья памяти пассажира (1 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема сиденья памяти пассажира (2 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема преднатяжителей ремней безопасности

Подушки безопасности — Электросхема преднатяжителей ремней безопасности — Электросхема преднатяжителей ремней безопасности. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Магнитола

# Большинство электросхем подключения шины данных

Магнитола — Большинство электросхем подключения шины данных — Большинство электросхем подключения шины данных. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема управления медиа-интерфейсом

Магнитола — Электросхема управления медиа-интерфейсом — Электросхема управления медиа-интерфейсом. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема усилителя звука

# Электросхема усилителя звука (1 из 2)

Магнитола — Электросхема усилителя звука — Электросхема усилителя звука (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема усилителя звука (2 из 2)

Магнитола — Электросхема усилителя звука — Электросхема усилителя звука (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand

# Электросхема магнитолы comand (1 из 4)

Магнитола — Электросхема магнитолы comand — Электросхема магнитолы comand (1 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand (3 из 4)

Магнитола — Электросхема магнитолы comand — Электросхема магнитолы comand (3 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема магнитолы comand (4 из 4)

Магнитола — Электросхема магнитолы comand — Электросхема магнитолы comand (4 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема тюнера

Магнитола — Электросхема тюнера — Электросхема тюнера. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Магнитола comand электросхема

# Магнитола comand электросхема (2 из 4)

Магнитола — Магнитола comand электросхема — Магнитола comand электросхема (2 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

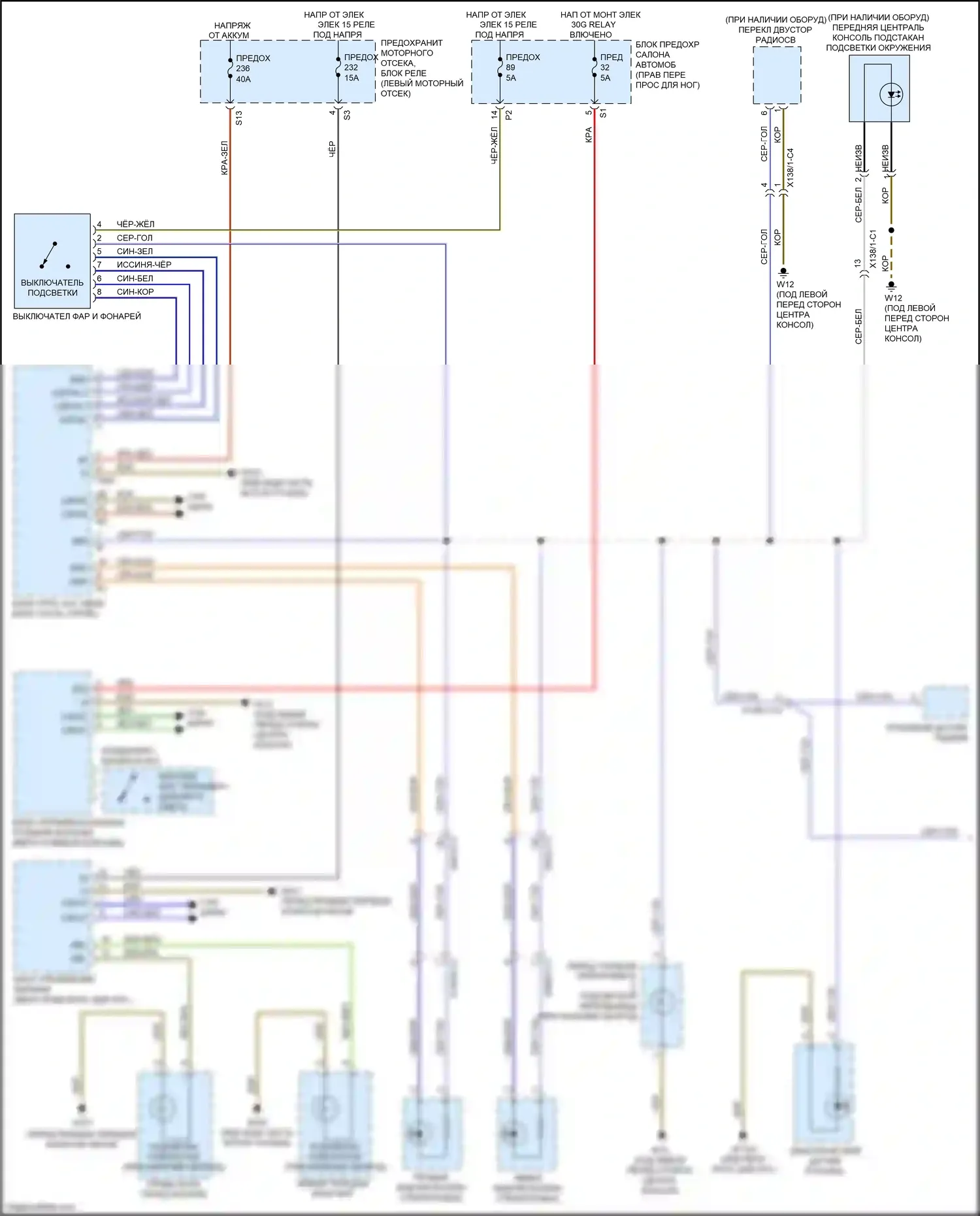

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

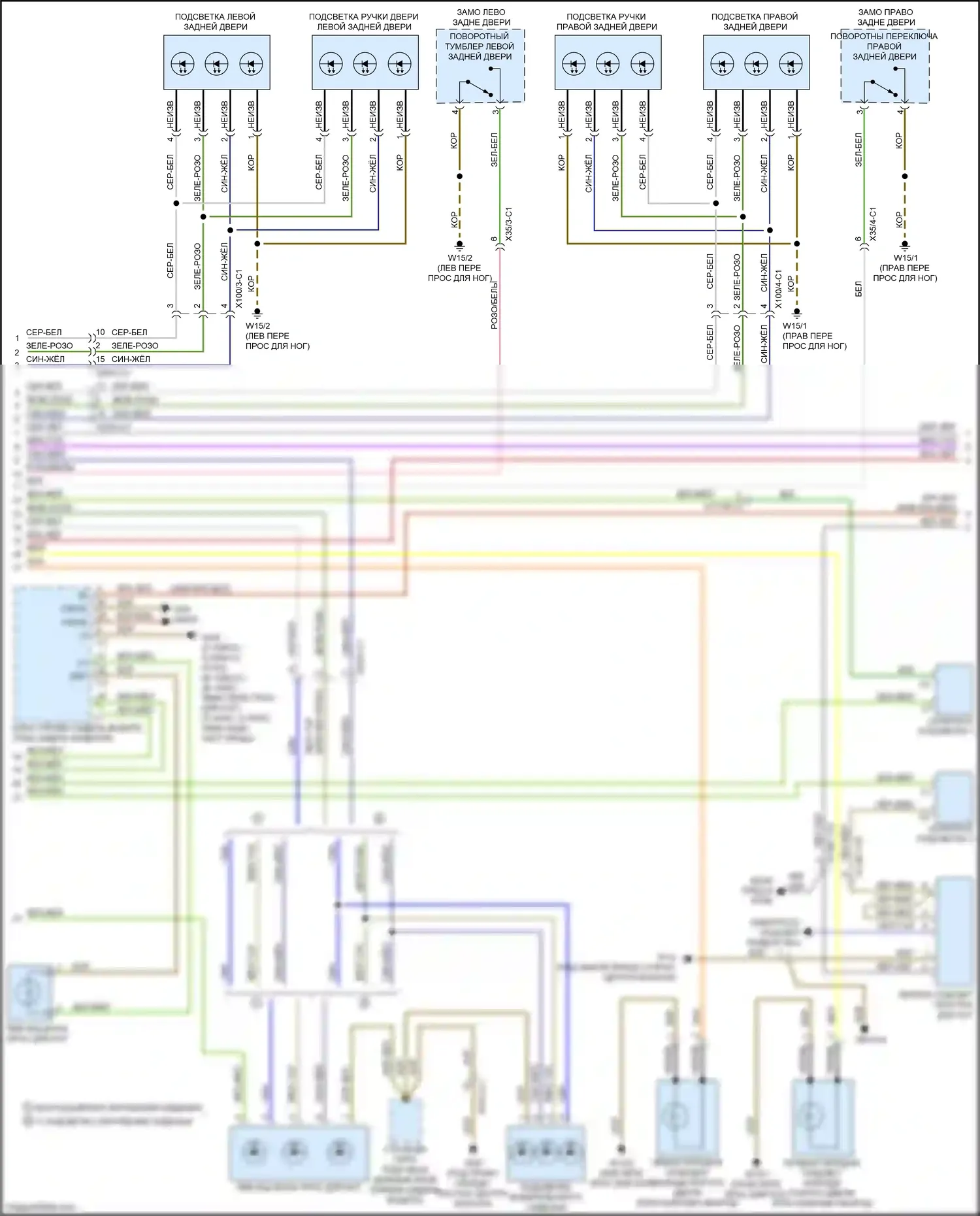

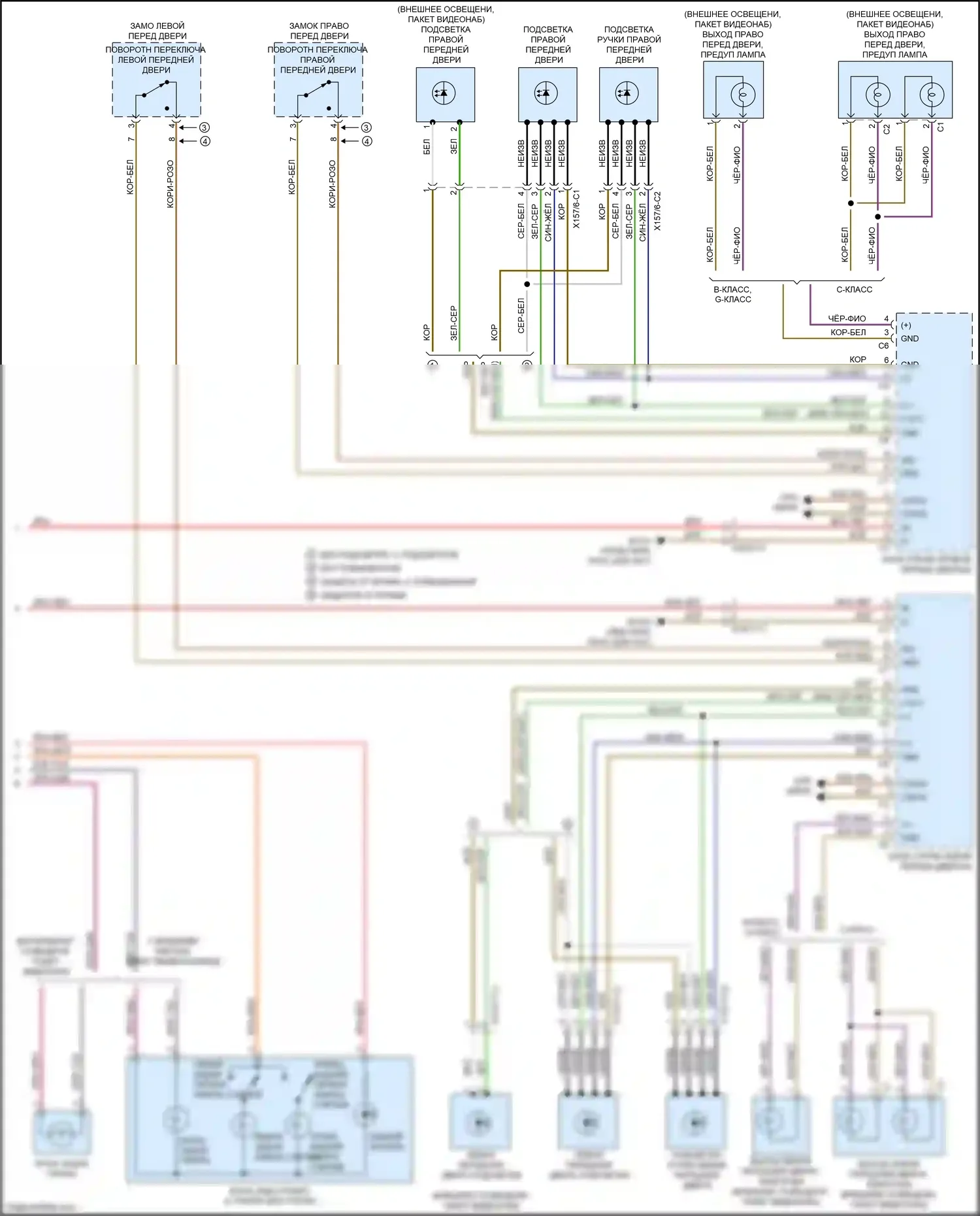

# Электросхема освещения салона

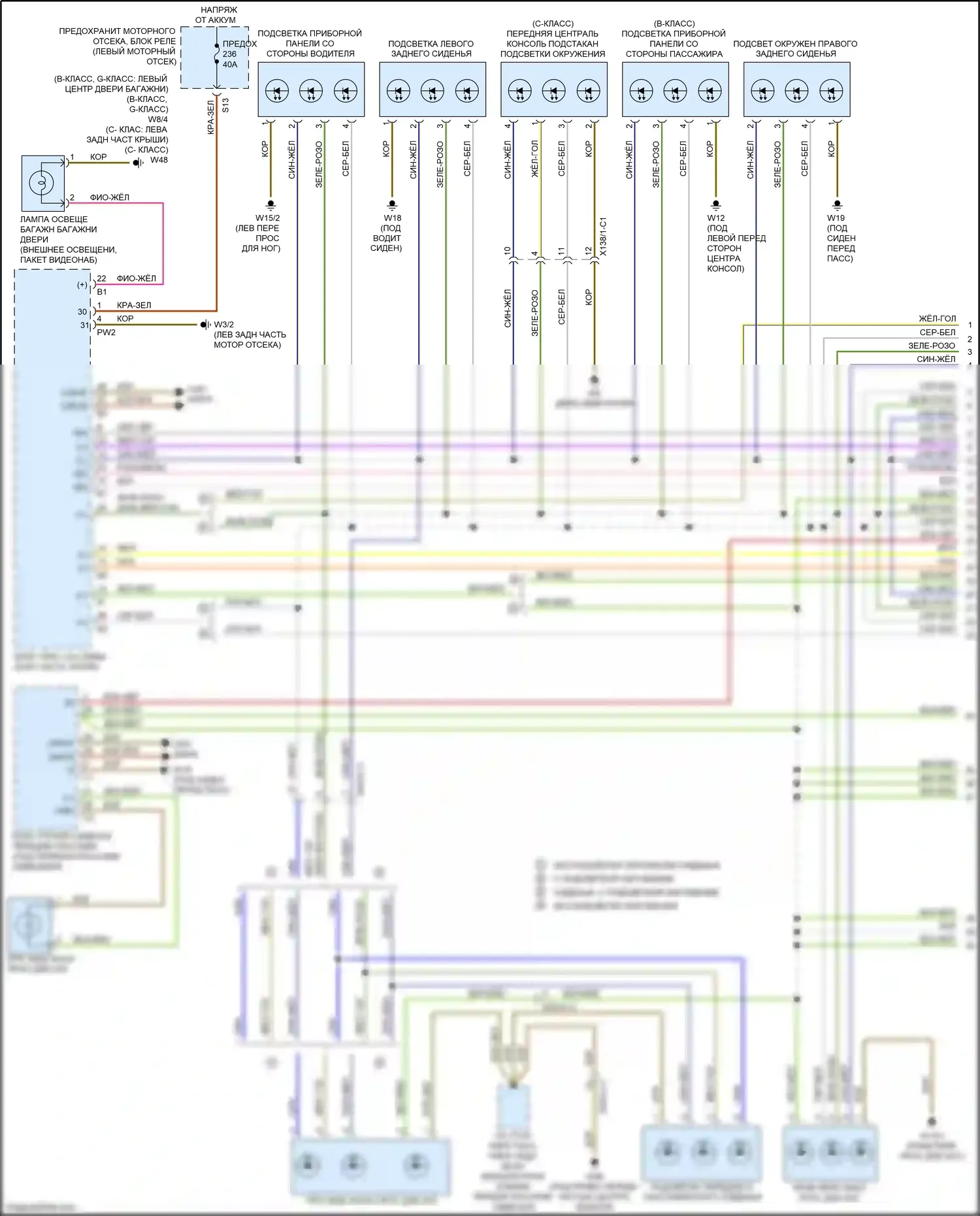

# Электросхема освещения салона (1 из 5)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 5). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

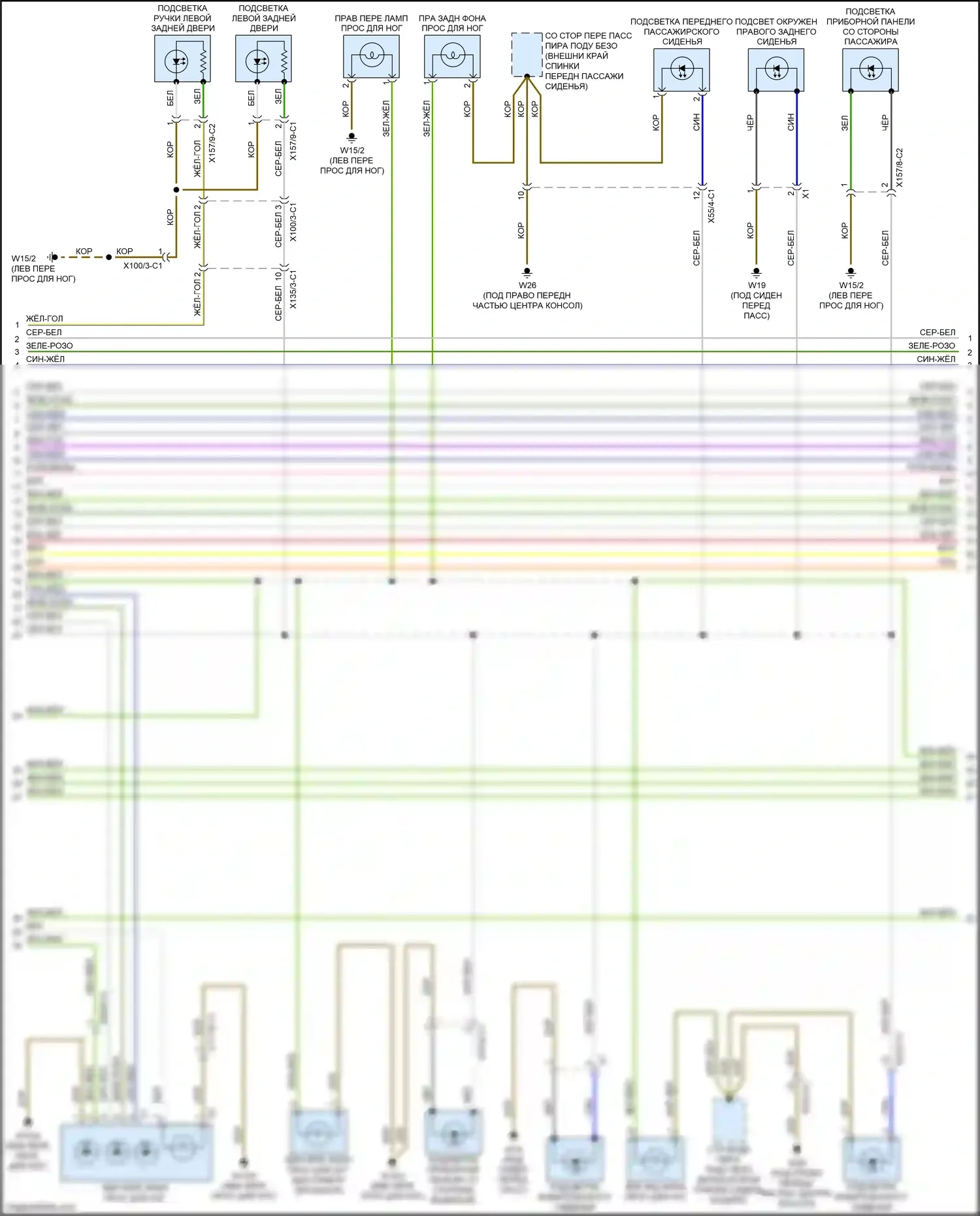

# Электросхема освещения салона (2 из 5)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 5). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема освещения салона (3 из 5)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 5). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема освещения салона (4 из 5)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (4 из 5). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема освещения салона (5 из 5)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (5 из 5). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня

# Электросхема шины высокого/низкого уровня (1 из 4)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (1 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (2 из 4)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (2 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (3 из 4)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (3 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (4 из 4)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (4 из 4). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема рулевая колонка

Электроусилитель руля — Электросхема рулевая колонка — Электросхема рулевая колонка. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка с автоблокировкой

# Электросхема центрального замка с автоблокировкой (1 из 3)

Центральный замок — Электросхема центрального замка с автоблокировкой — Электросхема центрального замка с автоблокировкой (1 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема центрального замка с автоблокировкой (2 из 3)

Центральный замок — Электросхема центрального замка с автоблокировкой — Электросхема центрального замка с автоблокировкой (2 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема центрального замка с автоблокировкой (3 из 3)

Центральный замок — Электросхема центрального замка с автоблокировкой — Электросхема центрального замка с автоблокировкой (3 из 3). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Предупреждение

# Электросхема предупредительного ремня безопасности

Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электропривод багажника электросхема

Багажник, задняя дверь, лючок топливного бака — Электропривод багажника электросхема — Электропривод багажника электросхема. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Дворники и омыватели

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Парковочный стопор акпп электросхема

Дворники и омыватели — Парковочный стопор акпп электросхема — Парковочный стопор акпп электросхема. Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

Двигатель

# Электросхема электрическая двигателя

# Электросхема электрическая двигателя (1 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (1 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (2 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (2 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (3 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (3 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (4 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (4 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (5 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (5 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (6 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (6 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме

# Электросхема электрическая двигателя (7 из 7)

Двигатель — Электросхема электрическая двигателя — Электросхема электрическая двигателя (7 из 7). Mercedes-Benz B-класс W246 рестайлинг (2014-2018)

Компоненты на схеме
