Электросхемы Mazda MX-6 I (1992-1997)

33 системы 56 электросхем 784 компонента

Кондиционер 2.0л

# 2.0л, электросхема кондиционера

# 2.0л, электросхема кондиционера (1 из 2)

Кондиционер 2.0л — 2.0л, электросхема кондиционера — 2.0л, электросхема кондиционера (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2.0л, электросхема кондиционера (2 из 2)

Кондиционер 2.0л — 2.0л, электросхема кондиционера — 2.0л, электросхема кондиционера (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 2.0л — Электросхема нагревателя — Электросхема нагревателя. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Кондиционер 2.5л

# 2.5л, электросхема кондиционера

# 2.5л, электросхема кондиционера (1 из 2)

Кондиционер 2.5л — 2.5л, электросхема кондиционера — 2.5л, электросхема кондиционера (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2.5л, электросхема кондиционера (2 из 2)

Кондиционер 2.5л — 2.5л, электросхема кондиционера — 2.5л, электросхема кондиционера (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 2.5л — Электросхема нагревателя — Электросхема нагревателя. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Тело компьютер

# Электросхемы компьютера тела

Тело компьютер — Электросхемы компьютера тела — Электросхемы компьютера тела. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Can шина 2.0l

# 2,0л, can шина, автоматическая коробка передач

Can шина 2.0l — 2,0л, can шина, автоматическая коробка передач — 2,0л, can шина, автоматическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2,0л, can шина, механическая коробка передач

Can шина 2.0l — 2,0л, can шина, механическая коробка передач — 2,0л, can шина, механическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Can шина 2.5l

# 2.5l, электросхема диагностического разхъема

Can шина 2.5l — 2.5l, электросхема диагностического разхъема — 2.5l, электросхема диагностического разхъема. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Вентилятор охлаждения 2.0л

# 2.0л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.0л — 2.0л, электросхема вентилятора охлаждения — 2.0л, электросхема вентилятора охлаждения. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Вентилятор охлаждения 2.5л

# 2,5л, электросхема вентилятора охлаждения

Вентилятор охлаждения 2.5л — 2,5л, электросхема вентилятора охлаждения — 2,5л, электросхема вентилятора охлаждения. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0ls, автоматическая коробка передач

# Электросхема двигателя 2.0ls, автоматическая коробка передач (1 из 2)

Двигатель — Электросхема двигателя 2.0ls, автоматическая коробка передач — Электросхема двигателя 2.0ls, автоматическая коробка передач (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема двигателя 2.0ls, автоматическая коробка передач (2 из 2)

Двигатель — Электросхема двигателя 2.0ls, автоматическая коробка передач — Электросхема двигателя 2.0ls, автоматическая коробка передач (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема двигателя 2.0ls, механическая коробка передач

# Электросхема двигателя 2.0ls, механическая коробка передач (1 из 2)

Двигатель — Электросхема двигателя 2.0ls, механическая коробка передач — Электросхема двигателя 2.0ls, механическая коробка передач (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема двигателя 2.0ls, механическая коробка передач (2 из 2)

Двигатель — Электросхема двигателя 2.0ls, механическая коробка передач — Электросхема двигателя 2.0ls, механическая коробка передач (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема двигателя 2.5ls

# Электросхема двигателя 2.5ls (1 из 2)

Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема двигателя 2.5ls (2 из 2)

Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mazda MX-6 I (1992-1997)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Силовая антенна

# Электросхема силовой антенны

Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Центральный замок

# Электросхема замка двери

Центральный замок — Электросхема замка двери — Электросхема замка двери. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема бесключевого доступа

Центральный замок — Электросхема бесключевого доступа — Электросхема бесключевого доступа. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Сиденья

# Электросхемы силового сиденья

Сиденья — Электросхемы силового сиденья — Электросхемы силового сиденья. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Складная крыша/люк

# Складная крыша/цепи штриховки

Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Магнитола

# Магнитола электросхем

Магнитола — Магнитола электросхем — Магнитола электросхем. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Стартер/генератор 2.0л

# 2.0л, электросхема стартера, автомат коробки передач

Стартер/генератор 2.0л — 2.0л, электросхема стартера, автомат коробки передач — 2.0л, электросхема стартера, автомат коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

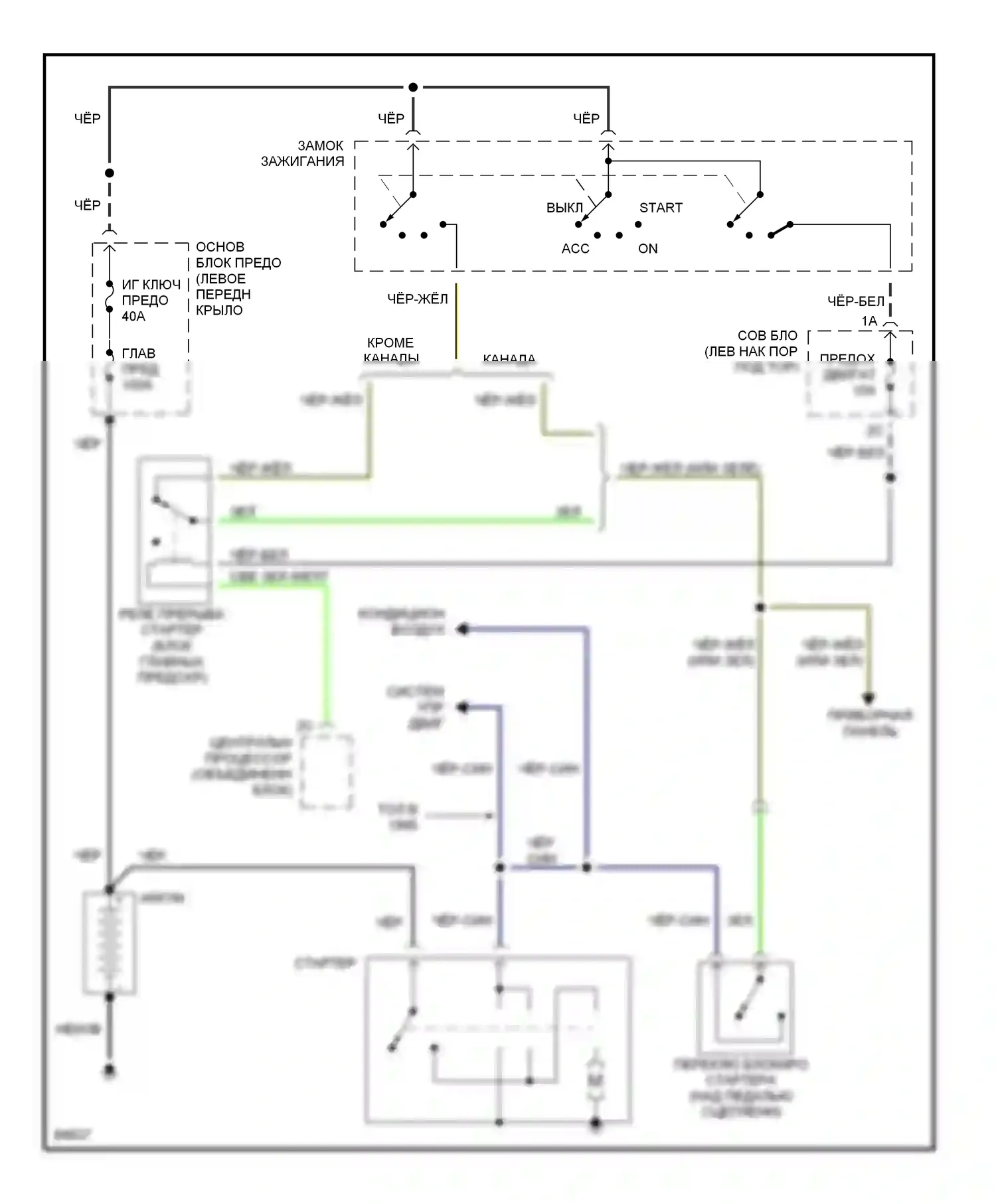

# 2.0l, электросхема стартера, ручной коробки передач

Стартер/генератор 2.0л — 2.0l, электросхема стартера, ручной коробки передач — 2.0l, электросхема стартера, ручной коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

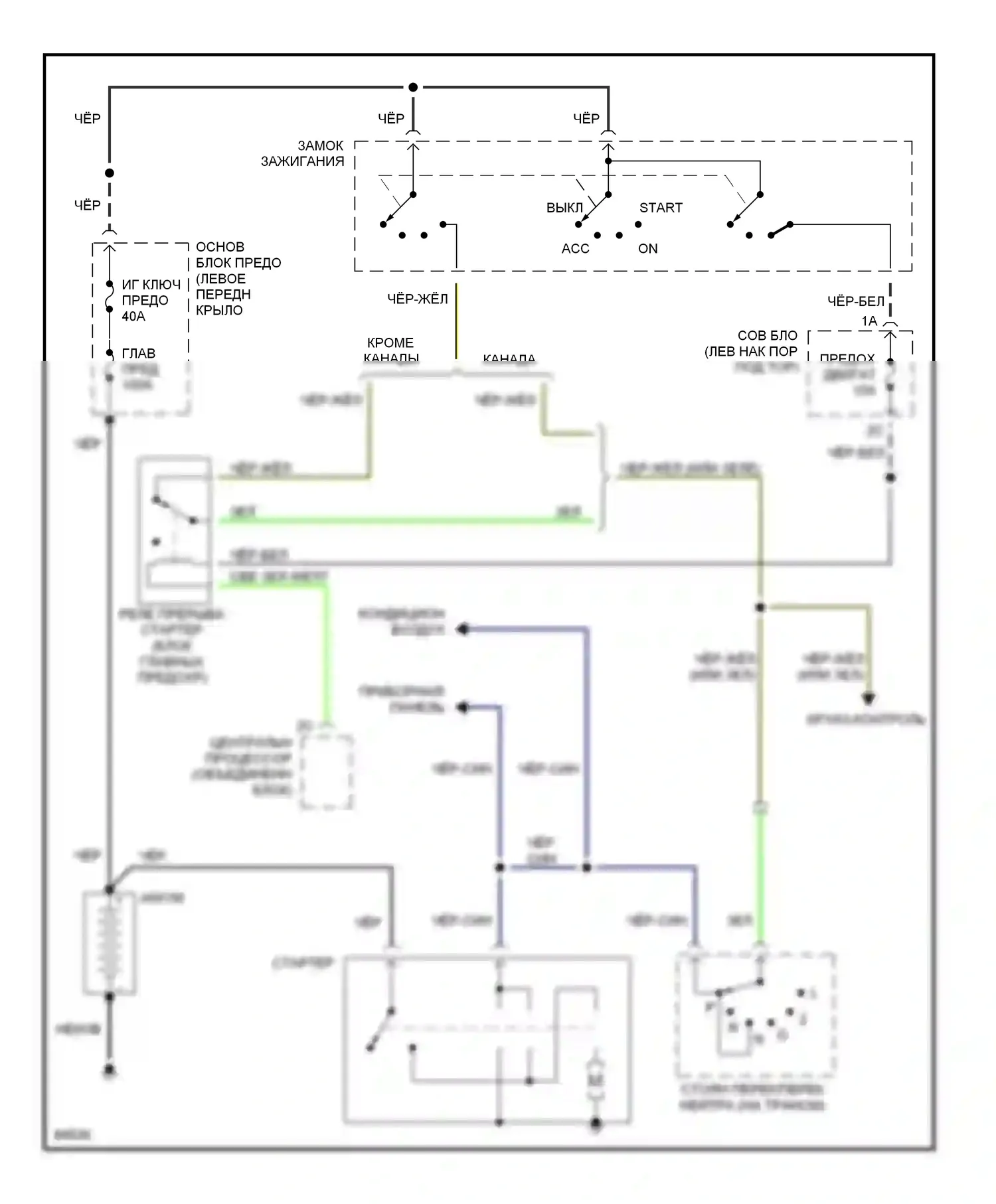

# 2,0л, электросхема стартера/генератора, автоматическая коробка передач

Стартер/генератор 2.0л — 2,0л, электросхема стартера/генератора, автоматическая коробка передач — 2,0л, электросхема стартера/генератора, автоматическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2,0л, электросхема стартера/генератора, механическая коробка передач

Стартер/генератор 2.0л — 2,0л, электросхема стартера/генератора, механическая коробка передач — 2,0л, электросхема стартера/генератора, механическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

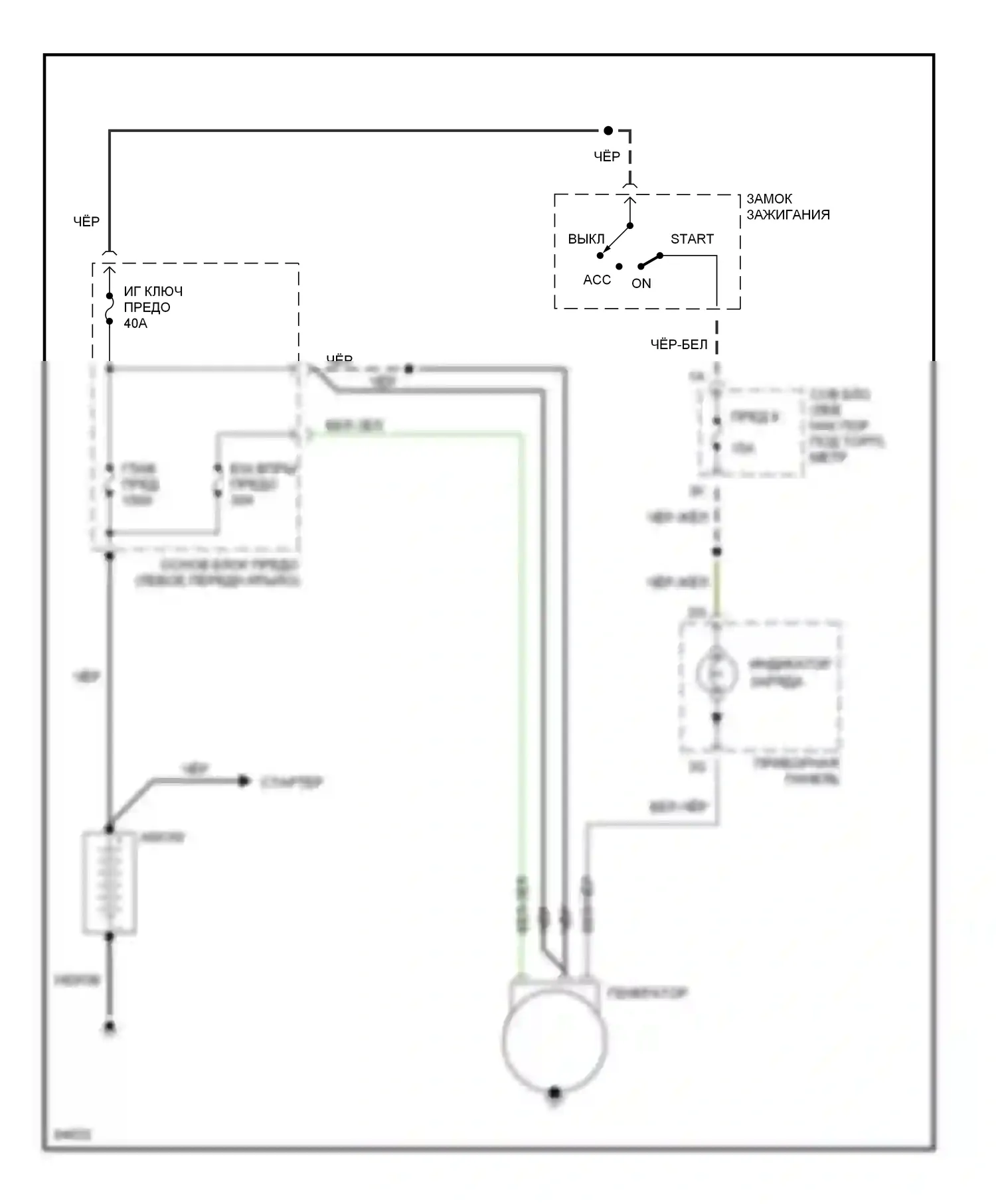

# Электросхема генератора

Стартер/генератор 2.0л — Электросхема генератора — Электросхема генератора. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Стартер/генератор 2.5л

# 2.5l, электросхема стартера, автомат коробки передач

Стартер/генератор 2.5л — 2.5l, электросхема стартера, автомат коробки передач — 2.5l, электросхема стартера, автомат коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2,5l, электросхема стартера, ручной коробки передач

Стартер/генератор 2.5л — 2,5l, электросхема стартера, ручной коробки передач — 2,5l, электросхема стартера, ручной коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2.5л, электросхема стартера/генератора, автоматическая коробка передач

Стартер/генератор 2.5л — 2.5л, электросхема стартера/генератора, автоматическая коробка передач — 2.5л, электросхема стартера/генератора, автоматическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# 2,5л, электросхема стартера/генератора, механическая коробка передач

Стартер/генератор 2.5л — 2,5л, электросхема стартера/генератора, механическая коробка передач — 2,5л, электросхема стартера/генератора, механическая коробка передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор 2.5л — Электросхема генератора — Электросхема генератора. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Коробка передач 2.0л

# 2.0л, электросхема коробки передач

Коробка передач 2.0л — 2.0л, электросхема коробки передач — 2.0л, электросхема коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Коробка передач 2.5л

# 2,5л, электросхема коробки передач

Коробка передач 2.5л — 2,5л, электросхема коробки передач — 2,5л, электросхема коробки передач. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Mazda MX-6 I (1992-1997)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mazda MX-6 I (1992-1997)

Компоненты на схеме
