Электросхемы Mazda MX-5 NA (1989-1998)

24 системы 32 электросхемы 507 компонентов
Содержание — 24 системы, 32 схемы
Can шина
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Силовая антенна
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Mazda MX-5 NA (1989-1998)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Mazda MX-5 NA (1989-1998)
    Компоненты на схеме

      Блокировки переключения передач

      # Электросхема блокировки селектора

      Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda MX-5 NA (1989-1998)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле. Mazda MX-5 NA (1989-1998)
        Компоненты на схеме

          Вентилятор охлаждения

          # Электросхема вентилятора охлаждения

          Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mazda MX-5 NA (1989-1998)
          Компоненты на схеме

            Двигатель

            # Электросхема двигателя 1.8ls

            # Электросхема двигателя 1.8ls (1 из 2)

            Двигатель — Электросхема двигателя 1.8ls — Электросхема двигателя 1.8ls (1 из 2). Mazda MX-5 NA (1989-1998)
            Компоненты на схеме

              # Электросхема двигателя 1.8ls (2 из 2)

              Двигатель — Электросхема двигателя 1.8ls — Электросхема двигателя 1.8ls (2 из 2). Mazda MX-5 NA (1989-1998)
              Компоненты на схеме

                Дворники и омыватели

                # Дворники и омыватели электросхема

                Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mazda MX-5 NA (1989-1998)
                Компоненты на схеме

                  Клаксон

                  # Электросхема клаксона

                  Клаксон — Электросхема клаксона — Электросхема клаксона. Mazda MX-5 NA (1989-1998)
                  Компоненты на схеме

                    Кондиционирование воздуха

                    # Электросхема кондиционера

                    Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера. Mazda MX-5 NA (1989-1998)
                    Компоненты на схеме

                      # Электросхема нагревателя

                      Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Mazda MX-5 NA (1989-1998)
                      Компоненты на схеме

                        Коробка передач

                        # Электросхема коробки передач

                        Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Mazda MX-5 NA (1989-1998)
                        Компоненты на схеме

                          Круиз-контроль

                          # Электросхема круиз-контроля

                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mazda MX-5 NA (1989-1998)
                          Компоненты на схеме

                            Магнитола

                            # Базовая магнитола

                            Магнитола — Базовая магнитола — Базовая магнитола. Mazda MX-5 NA (1989-1998)
                            Компоненты на схеме

                              # Электросхема высококачественной звуковой магнитолы

                              Магнитола — Электросхема высококачественной звуковой магнитолы — Электросхема высококачественной звуковой магнитолы. Mazda MX-5 NA (1989-1998)
                              Компоненты на схеме

                                Освещение салона

                                # Электросхема внутреннего освещения

                                Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения. Mazda MX-5 NA (1989-1998)
                                Компоненты на схеме

                                  Подогрев стекол

                                  # Электросхема подогрева

                                  Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Mazda MX-5 NA (1989-1998)
                                  Компоненты на схеме

                                    Подушки безопасности

                                    # Электросхема подушек безопасности

                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Mazda MX-5 NA (1989-1998)
                                    Компоненты на схеме

                                      Предупреждение

                                      # Электросхемы системы оповещения

                                      Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Mazda MX-5 NA (1989-1998)
                                      Компоненты на схеме

                                        Приборная панель

                                        # Электросхема приборной панели

                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Mazda MX-5 NA (1989-1998)
                                        Компоненты на схеме

                                          Силовая антенна

                                          # Электросхема силовой антенны

                                          Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Mazda MX-5 NA (1989-1998)
                                          Компоненты на схеме

                                            Стартер/генератор

                                            # Электросхема генератора

                                            Стартер/генератор — Электросхема генератора — Электросхема генератора. Mazda MX-5 NA (1989-1998)
                                            Компоненты на схеме

                                              # Электросхема стартера, акпп

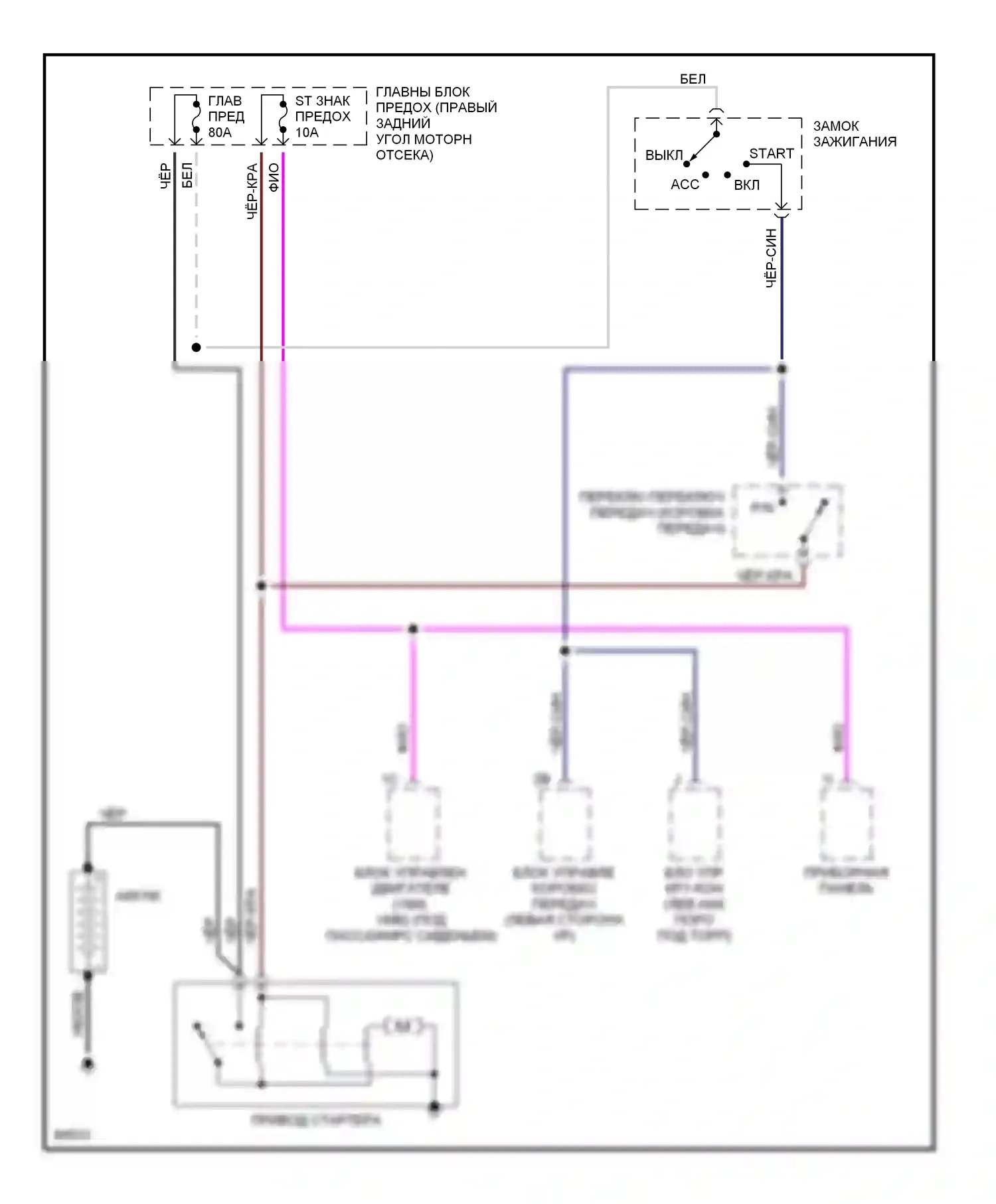

                                              Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Mazda MX-5 NA (1989-1998)
                                              Компоненты на схеме

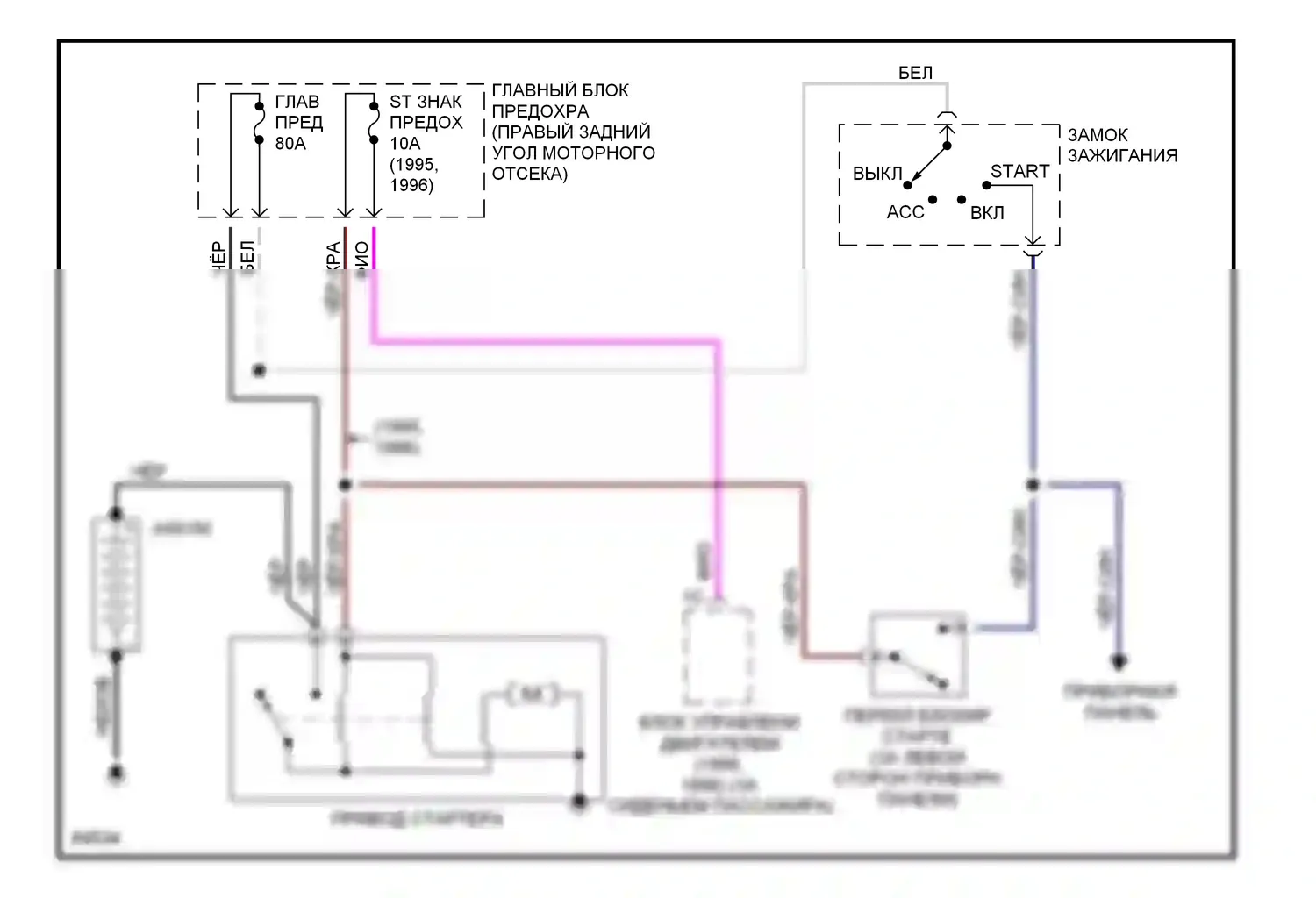

                                                # Электросхема стартера, мкп

                                                Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Mazda MX-5 NA (1989-1998)
                                                Компоненты на схеме

                                                  Стеклоподъемники

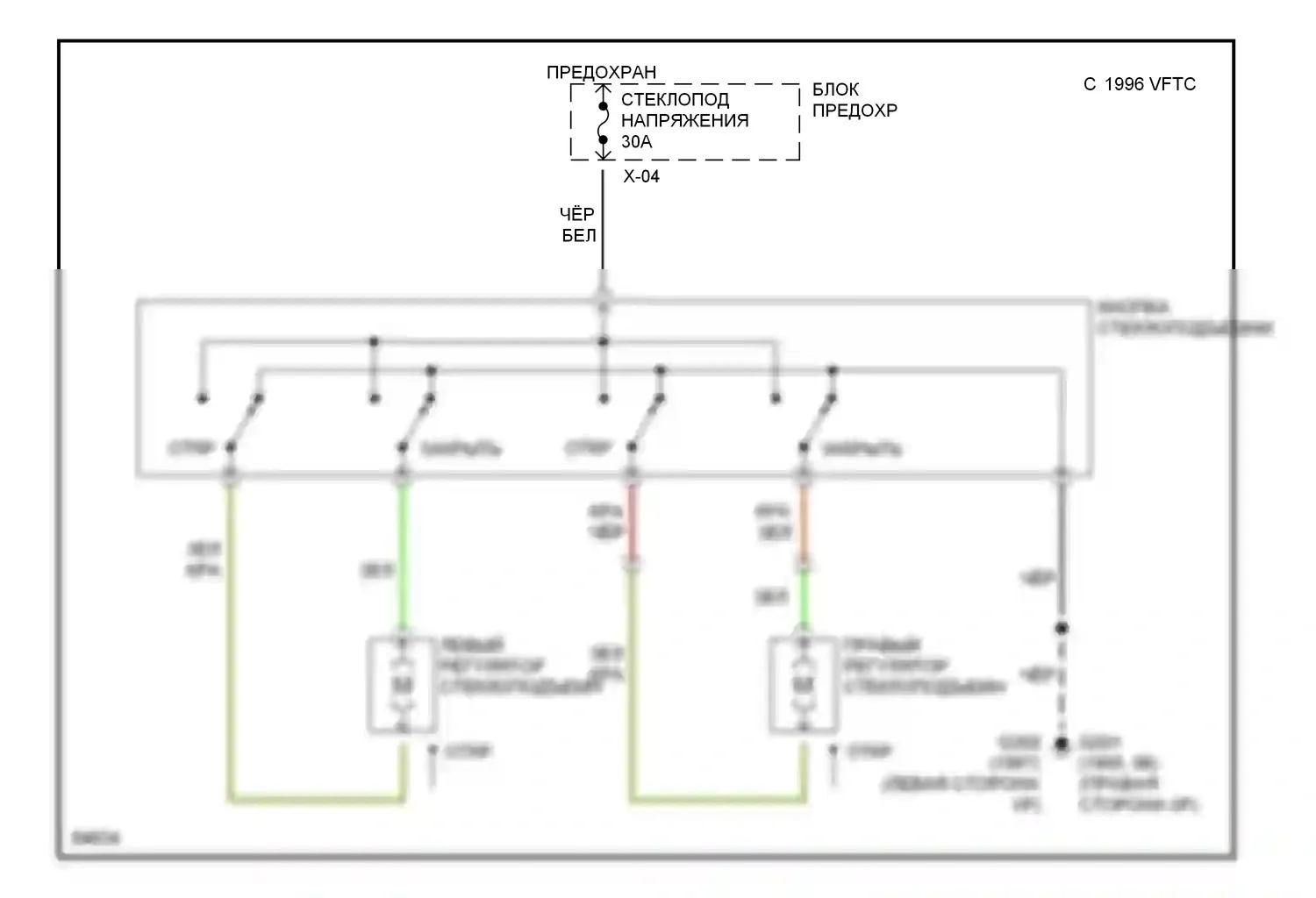

                                                  # Электросхема стеклоподъемника

                                                  Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Mazda MX-5 NA (1989-1998)
                                                  Компоненты на схеме

                                                    Точки подключения масс

                                                    # Электросхема точек подключения масс

                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mazda MX-5 NA (1989-1998)
                                                    Компоненты на схеме

                                                      Управление зеркалами заднего вида

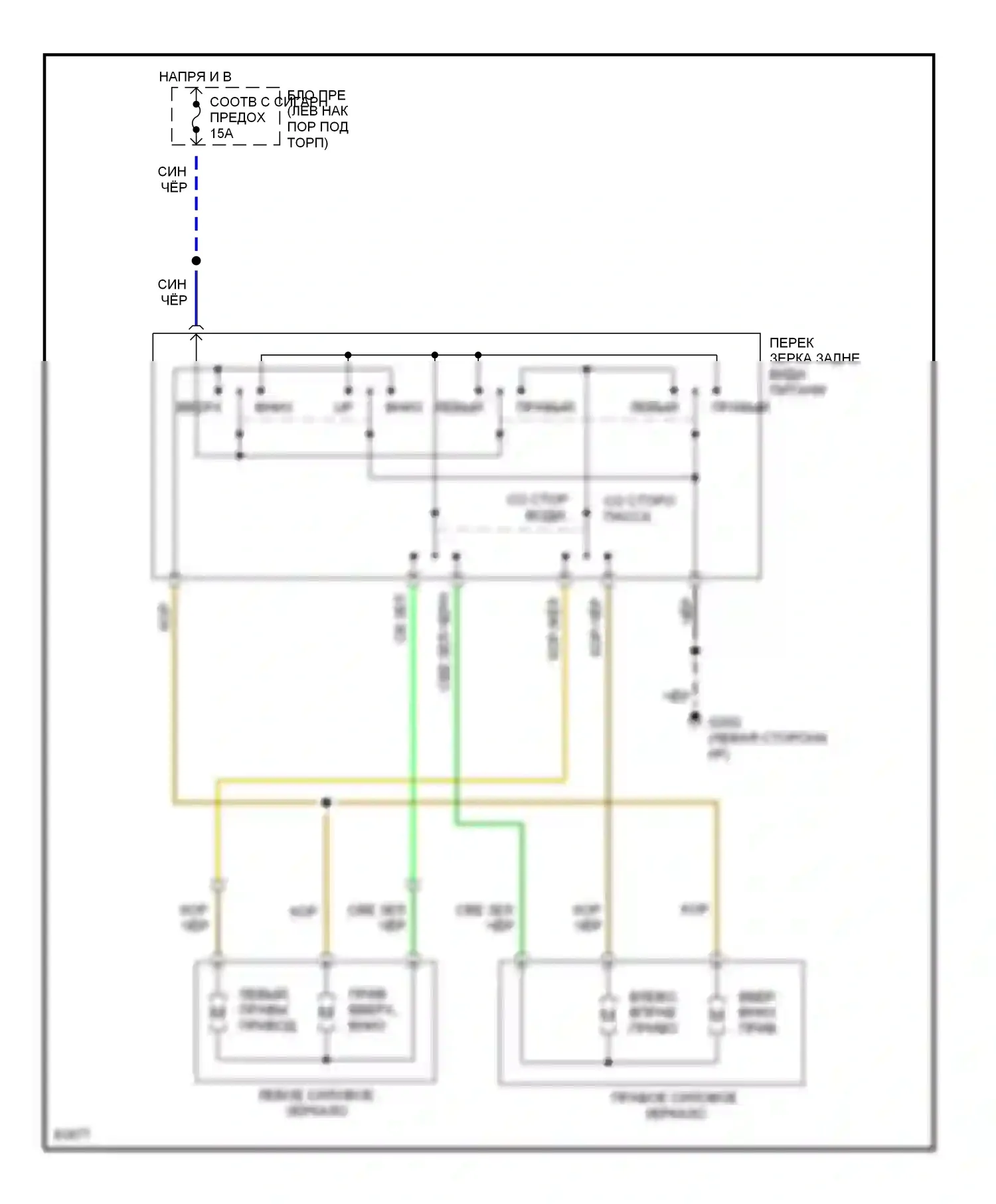

                                                      # Электросхема силового зеркала

                                                      Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mazda MX-5 NA (1989-1998)
                                                      Компоненты на схеме

                                                        Фары

                                                        # Электросхема фар, без дрели

                                                        Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Mazda MX-5 NA (1989-1998)
                                                        Компоненты на схеме

                                                          # Электросхема фар, с черт.

                                                          Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Mazda MX-5 NA (1989-1998)
                                                          Компоненты на схеме

                                                            Фары и фонари

                                                            # Электросхема фар и фонарей, без дрели

                                                            Фары и фонари — Электросхема фар и фонарей, без дрели — Электросхема фар и фонарей, без дрели. Mazda MX-5 NA (1989-1998)
                                                            Компоненты на схеме

                                                              # Электросхема фар и фонарей, с дрелью

                                                              Фары и фонари — Электросхема фар и фонарей, с дрелью — Электросхема фар и фонарей, с дрелью. Mazda MX-5 NA (1989-1998)
                                                              Компоненты на схеме

                                                                # Электросхема фонарей заднего хода

                                                                Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mazda MX-5 NA (1989-1998)
                                                                Компоненты на схеме
