Электросхемы Mazda CX-9 II (2016-2021)

32 системы 110 электросхем 1136 компонентов

Фары и фонари

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов (1 из 5)

Фары и фонари — Фары и фонари электросхема с поддержкой интеллектуальных тормозов — Фары и фонари электросхема с поддержкой интеллектуальных тормозов (1 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов (2 из 5)

Фары и фонари — Фары и фонари электросхема с поддержкой интеллектуальных тормозов — Фары и фонари электросхема с поддержкой интеллектуальных тормозов (2 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов (3 из 5)

Фары и фонари — Фары и фонари электросхема с поддержкой интеллектуальных тормозов — Фары и фонари электросхема с поддержкой интеллектуальных тормозов (3 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов (4 из 5)

Фары и фонари — Фары и фонари электросхема с поддержкой интеллектуальных тормозов — Фары и фонари электросхема с поддержкой интеллектуальных тормозов (4 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема с поддержкой интеллектуальных тормозов (5 из 5)

Фары и фонари — Фары и фонари электросхема с поддержкой интеллектуальных тормозов — Фары и фонари электросхема с поддержкой интеллектуальных тормозов (5 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема, без поддержки интеллектуального тормоза

# Фары и фонари электросхема, без поддержки интеллектуального тормоза (1 из 5)

Фары и фонари — Фары и фонари электросхема, без поддержки интеллектуального тормоза — Фары и фонари электросхема, без поддержки интеллектуального тормоза (1 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема, без поддержки интеллектуального тормоза (2 из 5)

Фары и фонари — Фары и фонари электросхема, без поддержки интеллектуального тормоза — Фары и фонари электросхема, без поддержки интеллектуального тормоза (2 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема, без поддержки интеллектуального тормоза (3 из 5)

Фары и фонари — Фары и фонари электросхема, без поддержки интеллектуального тормоза — Фары и фонари электросхема, без поддержки интеллектуального тормоза (3 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема, без поддержки интеллектуального тормоза (4 из 5)

Фары и фонари — Фары и фонари электросхема, без поддержки интеллектуального тормоза — Фары и фонари электросхема, без поддержки интеллектуального тормоза (4 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Фары и фонари электросхема, без поддержки интеллектуального тормоза (5 из 5)

Фары и фонари — Фары и фонари электросхема, без поддержки интеллектуального тормоза — Фары и фонари электросхема, без поддержки интеллектуального тормоза (5 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

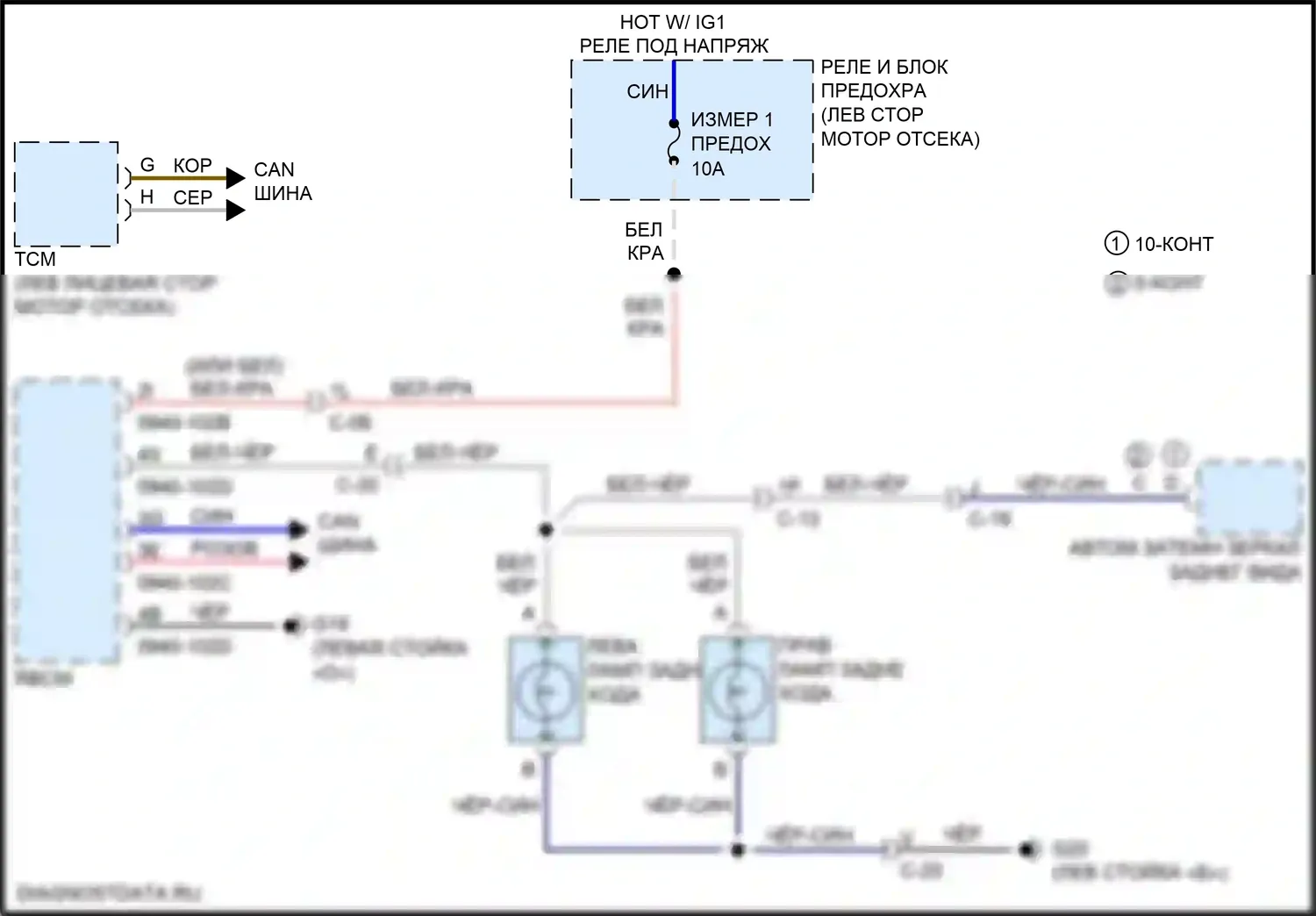

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Системы помощи водителю

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, без bose

# Электросхема навигации, без bose (1 из 3)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, без bose (2 из 3)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, без bose (3 из 3)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose

# Электросхема навигации, с bose (1 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (1 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose (2 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (2 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose (3 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (3 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose (4 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (4 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose (5 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (5 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема навигации, с bose (6 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (6 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема сигнализации о выходе из полосы движения, тип fsc 12 pin

Системы помощи водителю — Электросхема сигнализации о выходе из полосы движения, тип fsc 12 pin — Электросхема сигнализации о выходе из полосы движения, тип fsc 12 pin. Mazda CX-9 II (2016-2021)

Компоненты на схеме

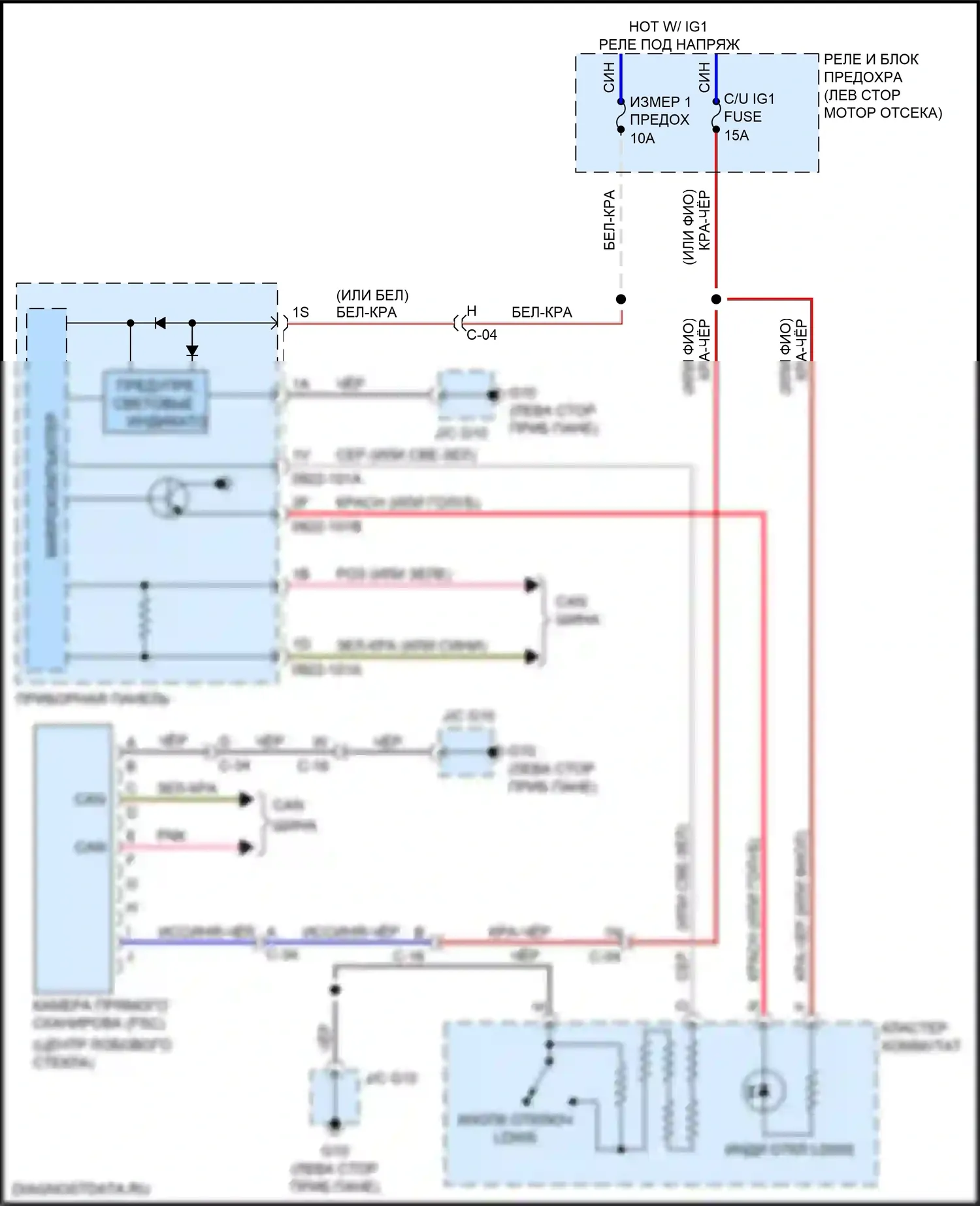

# Электросхема сигнализации о выходе из полосы движения, тип fsc 10 pin

Системы помощи водителю — Электросхема сигнализации о выходе из полосы движения, тип fsc 10 pin — Электросхема сигнализации о выходе из полосы движения, тип fsc 10 pin. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Память

# Электросхема систем памяти

# Электросхема систем памяти (1 из 2)

Память — Электросхема систем памяти — Электросхема систем памяти (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема систем памяти (2 из 2)

Память — Электросхема систем памяти — Электросхема систем памяти (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Can шина электросхема (2 из 3)

Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Can шина электросхема (3 из 3)

Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема многоинформационной системы

Приборная панель — Электросхема многоинформационной системы — Электросхема многоинформационной системы. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема дверей силового багажника

# Электросхема дверей силового багажника (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема дверей силового багажника — Электросхема дверей силового багажника (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема дверей силового багажника (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема дверей силового багажника — Электросхема дверей силового багажника (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема центрального замка (2 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема центрального замка (3 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема центрального замка (4 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема центрального замка (5 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема передних обогреваемых сидений

Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления передним кузовом

Блоки управления кузовом — Электросхема блока управления передним кузовом — Электросхема блока управления передним кузовом. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема блока управления задней части кузова

Блоки управления кузовом — Электросхема блока управления задней части кузова — Электросхема блока управления задней части кузова. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Блокировка селектора

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 3)

Фары — Электросхема фар — Электросхема фар (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема фар (2 из 3)

Фары — Электросхема фар — Электросхема фар (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема фар (3 из 3)

Фары — Электросхема фар — Электросхема фар (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема корректора фар

Фары — Электросхема корректора фар — Электросхема корректора фар. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися

# Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися (1 из 2)

Стеклоподъемники — Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися — Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися (2 из 2)

Стеклоподъемники — Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися — Стеклоподъемники электросхема, со всеми стёклами, автоматически открывающимися/закрывающимися (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема стеклоподъемников, с автоматическим открытием/закрытием стекла на стороне водителя

Стеклоподъемники — Электросхема стеклоподъемников, с автоматическим открытием/закрытием стекла на стороне водителя — Электросхема стеклоподъемников, с автоматическим открытием/закрытием стекла на стороне водителя. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Сигнализации электросхема (2 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Сигнализации электросхема (3 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Сигнализации электросхема (4 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (4 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Сигнализации электросхема (5 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (5 из 5). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема круиз-контроля (3 из 3)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического затемняющего зеркала

Управление зеркалами заднего вида — Электросхема автоматического затемняющего зеркала — Электросхема автоматического затемняющего зеркала. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mazda CX-9 II (2016-2021)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, без bose

# Электросхема магнитолы, без bose (1 из 3)

Магнитола — Электросхема магнитолы, без bose — Электросхема магнитолы, без bose (1 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема магнитолы, без bose (2 из 3)

Магнитола — Электросхема магнитолы, без bose — Электросхема магнитолы, без bose (2 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема магнитолы, без bose (3 из 3)

Магнитола — Электросхема магнитолы, без bose — Электросхема магнитолы, без bose (3 из 3). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose

# Электросхема радиосети, с bose (1 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (1 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose (2 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (2 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose (3 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (3 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose (4 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (4 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose (5 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (5 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема радиосети, с bose (6 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (6 из 6). Mazda CX-9 II (2016-2021)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.5l

# Электросхема двигателя 2.5l (1 из 7)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (1 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (2 из 7)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (2 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (3 из 7)

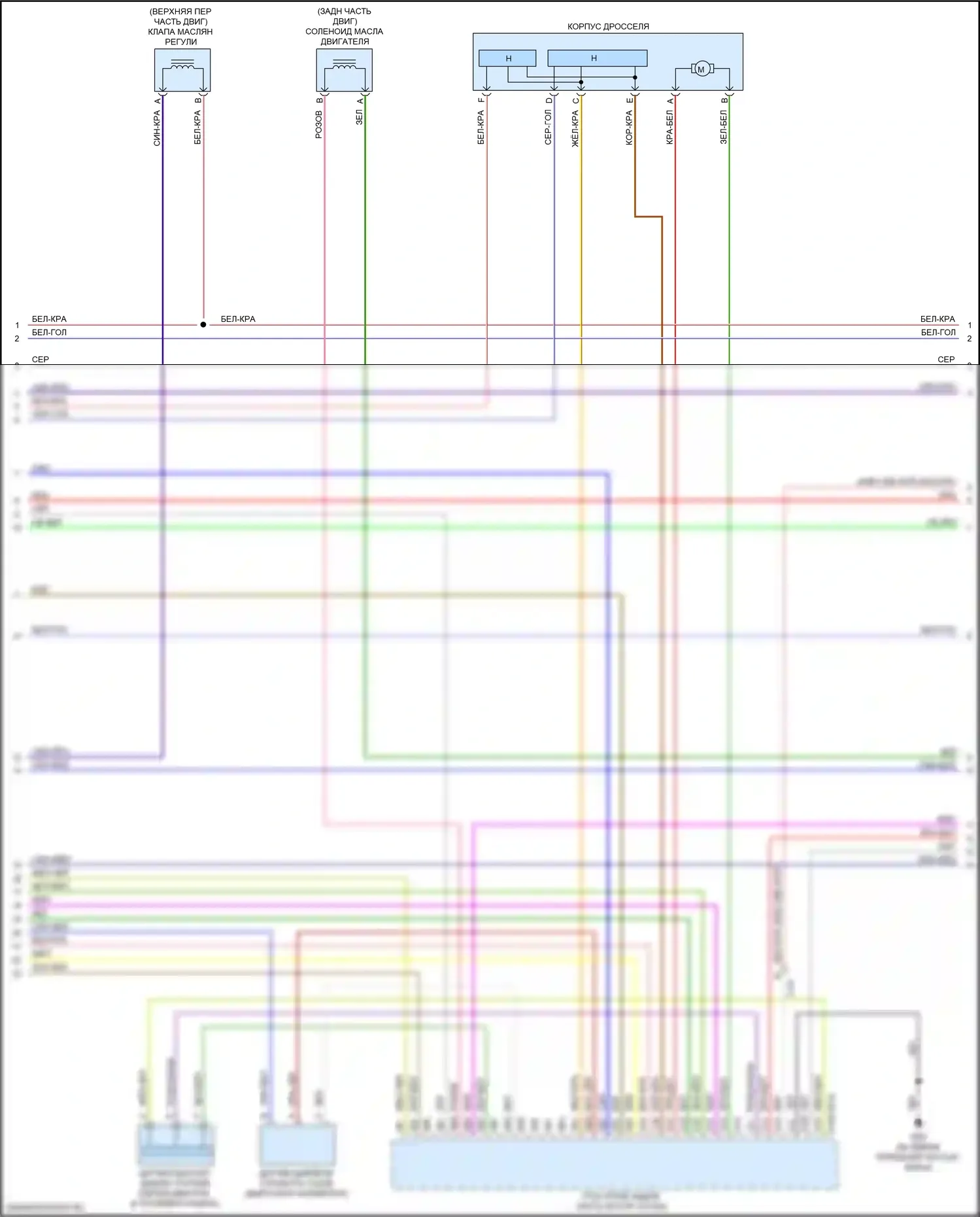

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (3 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (4 из 7)

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (4 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (5 из 7)

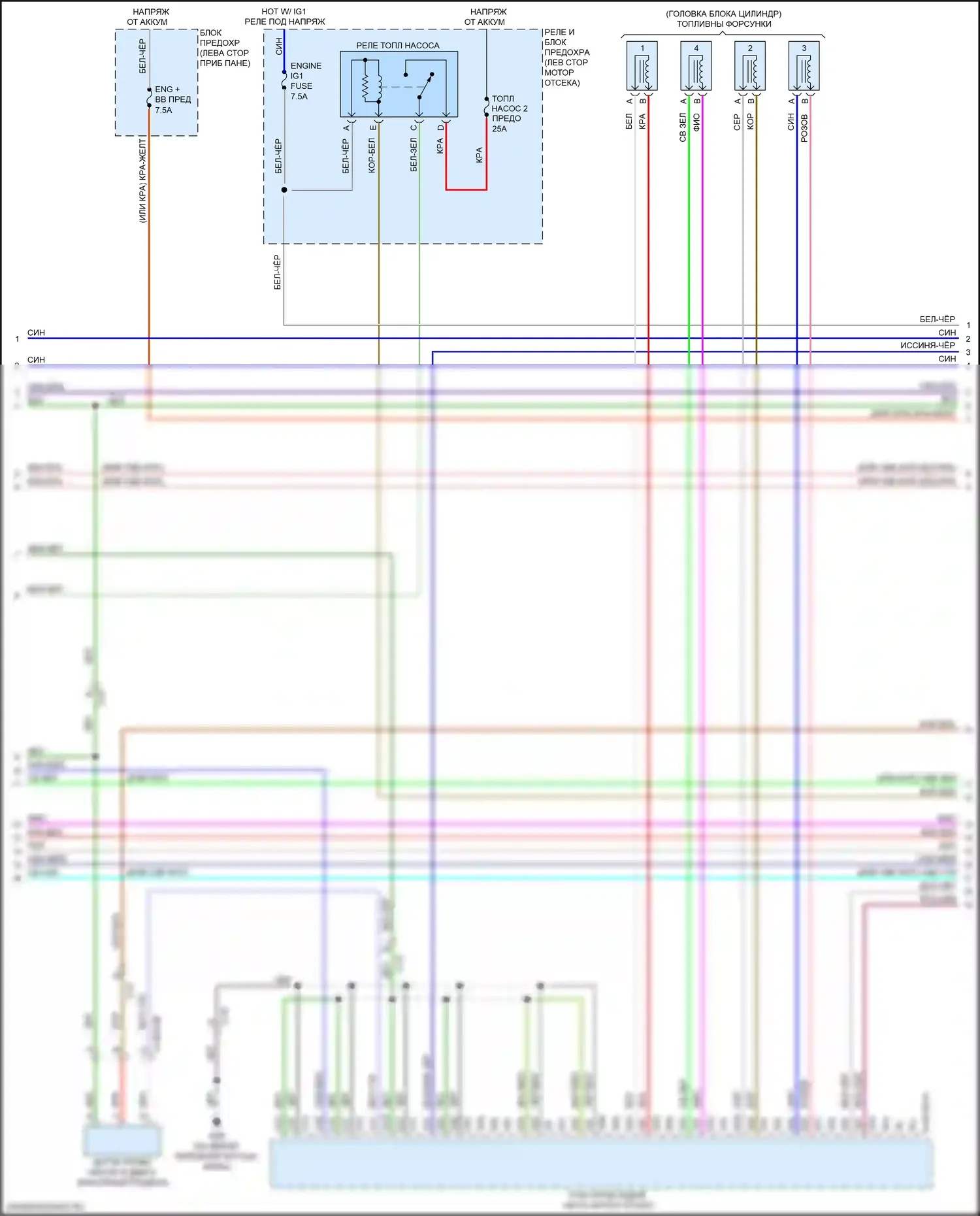

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (5 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (6 из 7)

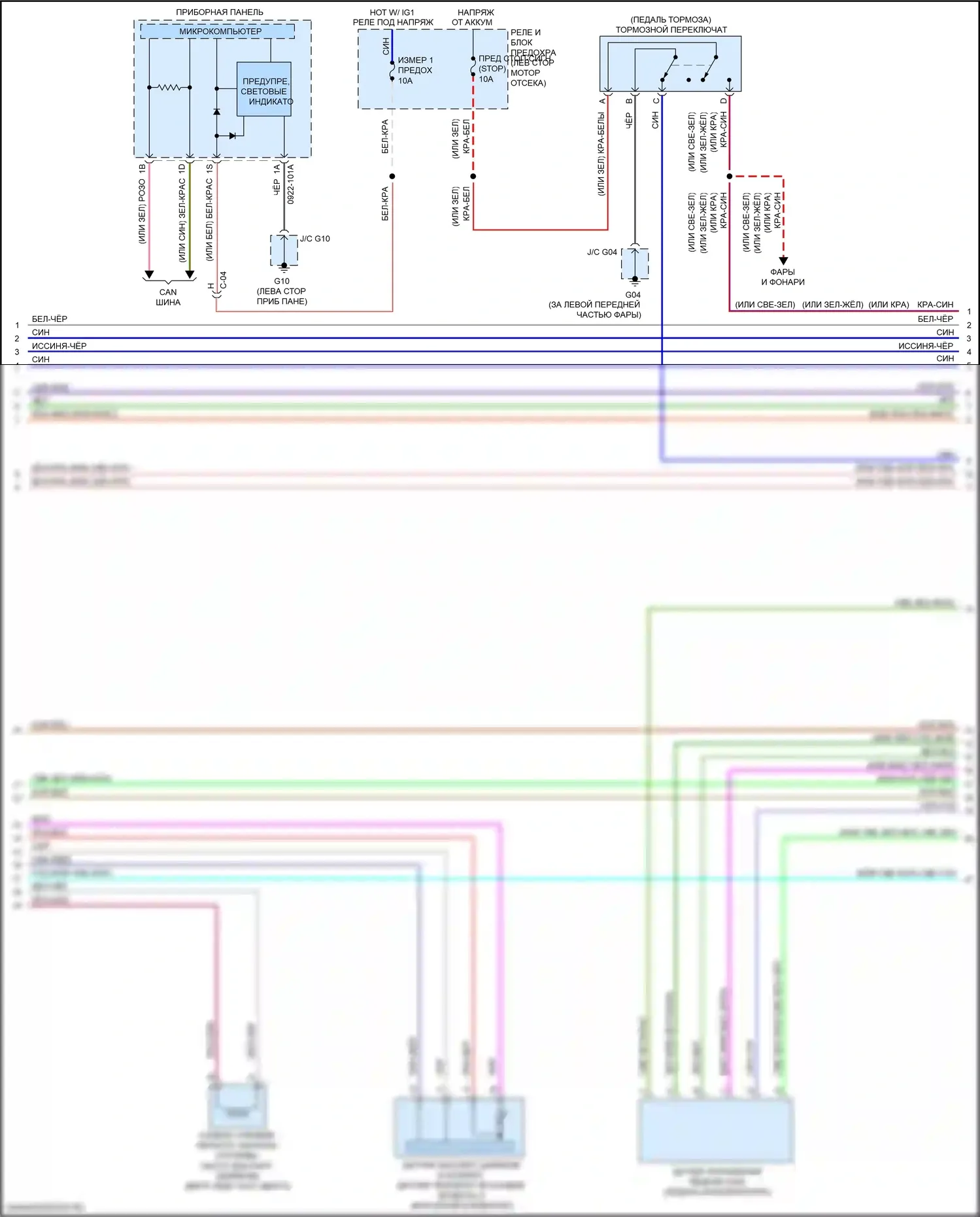

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (6 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме

# Электросхема двигателя 2.5l (7 из 7)

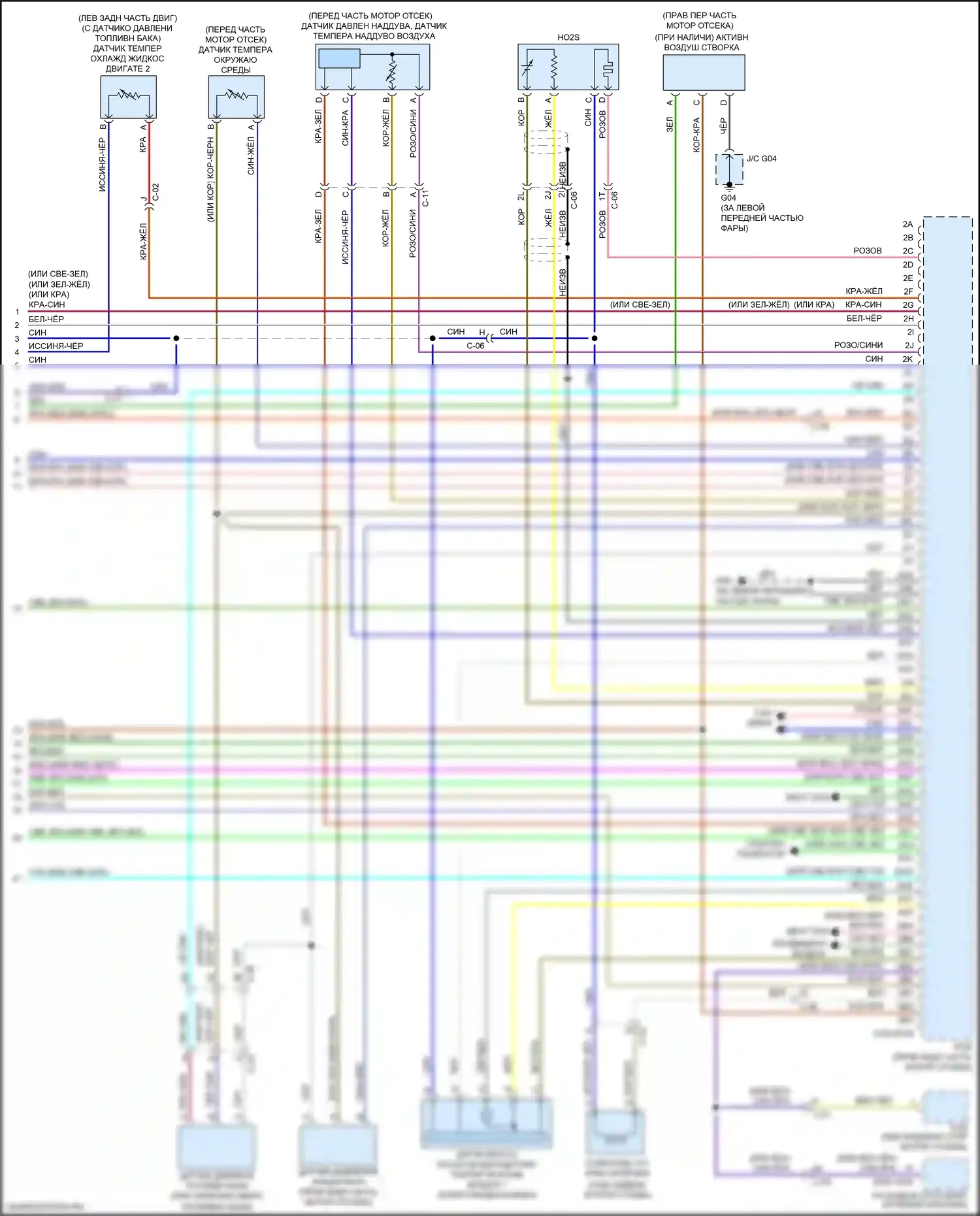

Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (7 из 7). Mazda CX-9 II (2016-2021)

Компоненты на схеме
