Электросхемы Mazda CX-5 I рестайлинг (2015-2017)

32 системы 98 электросхем 883 компонента
Содержание — 32 системы, 98 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Mazda CX-5 I рестайлинг (2015-2017)
Компоненты на схеме

    # Can шина электросхема (2 из 4)

    Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Mazda CX-5 I рестайлинг (2015-2017)
    Компоненты на схеме

      # Can шина электросхема (3 из 4)

      Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Mazda CX-5 I рестайлинг (2015-2017)
      Компоненты на схеме

        # Can шина электросхема (4 из 4)

        Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Mazda CX-5 I рестайлинг (2015-2017)
        Компоненты на схеме

          Антиблокировочная система abs

          # Антиблокировочная система abs электросхема

          # Антиблокировочная система abs электросхема (1 из 2)

          Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
          Компоненты на схеме

            # Антиблокировочная система abs электросхема (2 из 2)

            Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
            Компоненты на схеме

              Багажник, задняя дверь, лючок топливного бака

              # Электросхема разблокировки багажника/задней двери

              Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки багажника/задней двери — Электросхема разблокировки багажника/задней двери. Mazda CX-5 I рестайлинг (2015-2017)
              Компоненты на схеме

                Блокировка селектора

                # Электросхема блокировки селектора

                Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda CX-5 I рестайлинг (2015-2017)
                Компоненты на схеме

                  # Электросхема растормаживания стояночного тормоза

                  Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Mazda CX-5 I рестайлинг (2015-2017)
                  Компоненты на схеме

                    Блоки управления кузовом

                    # Электросхема блока управления задней части кузова

                    Блоки управления кузовом — Электросхема блока управления задней части кузова — Электросхема блока управления задней части кузова. Mazda CX-5 I рестайлинг (2015-2017)
                    Компоненты на схеме

                      # Электросхема блока управления передним кузовом

                      Блоки управления кузовом — Электросхема блока управления передним кузовом — Электросхема блока управления передним кузовом. Mazda CX-5 I рестайлинг (2015-2017)
                      Компоненты на схеме

                        Блок предохранителей и реле

                        # Электросхема блока предохранителей реле

                        # Электросхема блока предохранителей реле (1 из 3)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле (2 из 3)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле (3 из 3)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                            Компоненты на схеме

                              Вентилятор охлаждения

                              # Электросхема вентилятора охлаждения

                              Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mazda CX-5 I рестайлинг (2015-2017)
                              Компоненты на схеме

                                Двигатель

                                # Электросхема двигателя 2.0l skyactiv

                                # Электросхема двигателя 2.0l skyactiv (1 из 5)

                                Двигатель — Электросхема двигателя 2.0l skyactiv — Электросхема двигателя 2.0l skyactiv (1 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                Компоненты на схеме

                                  # Электросхема двигателя 2.0l skyactiv (2 из 5)

                                  Двигатель — Электросхема двигателя 2.0l skyactiv — Электросхема двигателя 2.0l skyactiv (2 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                  Компоненты на схеме

                                    # Электросхема двигателя 2.0l skyactiv (3 из 5)

                                    Двигатель — Электросхема двигателя 2.0l skyactiv — Электросхема двигателя 2.0l skyactiv (3 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                    Компоненты на схеме

                                      # Электросхема двигателя 2.0l skyactiv (4 из 5)

                                      Двигатель — Электросхема двигателя 2.0l skyactiv — Электросхема двигателя 2.0l skyactiv (4 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                      Компоненты на схеме

                                        # Электросхема двигателя 2.0l skyactiv (5 из 5)

                                        Двигатель — Электросхема двигателя 2.0l skyactiv — Электросхема двигателя 2.0l skyactiv (5 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                        Компоненты на схеме

                                          # Электросхема двигателя 2.5l

                                          # Электросхема двигателя 2.5l (1 из 5)

                                          Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (1 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                          Компоненты на схеме

                                            # Электросхема двигателя 2.5l (2 из 5)

                                            Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (2 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                            Компоненты на схеме

                                              # Электросхема двигателя 2.5l (3 из 5)

                                              Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (3 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                              Компоненты на схеме

                                                # Электросхема двигателя 2.5l (4 из 5)

                                                Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (4 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 2.5l (5 из 5)

                                                  Двигатель — Электросхема двигателя 2.5l — Электросхема двигателя 2.5l (5 из 5). Mazda CX-5 I рестайлинг (2015-2017)
                                                  Компоненты на схеме

                                                    Дворники и омыватели

                                                    # Электросхема задних дворников и омывателей

                                                    Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mazda CX-5 I рестайлинг (2015-2017)
                                                    Компоненты на схеме

                                                      # Электросхема передних дворников и омывателей

                                                      Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mazda CX-5 I рестайлинг (2015-2017)
                                                      Компоненты на схеме

                                                        Клаксон

                                                        # Электросхема клаксона

                                                        Клаксон — Электросхема клаксона — Электросхема клаксона. Mazda CX-5 I рестайлинг (2015-2017)
                                                        Компоненты на схеме

                                                          Кондиционирование воздуха

                                                          # Электросхема климат контроля

                                                          # Электросхема климат контроля (1 из 2)

                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                          Компоненты на схеме

                                                            # Электросхема климат контроля (2 из 2)

                                                            Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                            Компоненты на схеме

                                                              # Электросхема ручного кондиционера

                                                              # Электросхема ручного кондиционера (1 из 2)

                                                              Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                              Компоненты на схеме

                                                                # Электросхема ручного кондиционера (2 из 2)

                                                                Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                Компоненты на схеме

                                                                  Коробка передач

                                                                  # Электросхема 4wd

                                                                  Коробка передач — Электросхема 4wd — Электросхема 4wd. Mazda CX-5 I рестайлинг (2015-2017)
                                                                  Компоненты на схеме

                                                                    # Электросхема автоматической коробки передач

                                                                    Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Mazda CX-5 I рестайлинг (2015-2017)
                                                                    Компоненты на схеме

                                                                      Круиз-контроль

                                                                      # Электросхема круиз-контроля

                                                                      # Электросхема круиз-контроля (1 из 2)

                                                                      Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                      Компоненты на схеме

                                                                        # Электросхема круиз-контроля (2 из 2)

                                                                        Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                        Компоненты на схеме

                                                                          Магнитола

                                                                          # Электросхема магнитолы, без бозе и навигации

                                                                          # Электросхема магнитолы, без бозе и навигации (1 из 3)

                                                                          Магнитола — Электросхема магнитолы, без бозе и навигации — Электросхема магнитолы, без бозе и навигации (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                          Компоненты на схеме

                                                                            # Электросхема магнитолы, без бозе и навигации (2 из 3)

                                                                            Магнитола — Электросхема магнитолы, без бозе и навигации — Электросхема магнитолы, без бозе и навигации (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                            Компоненты на схеме

                                                                              # Электросхема магнитолы, без бозе и навигации (3 из 3)

                                                                              Магнитола — Электросхема магнитолы, без бозе и навигации — Электросхема магнитолы, без бозе и навигации (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                              Компоненты на схеме

                                                                                # Электросхема магнитолы, с bose

                                                                                # Электросхема магнитолы, с bose (1 из 4)

                                                                                Магнитола — Электросхема магнитолы, с bose — Электросхема магнитолы, с bose (1 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                Компоненты на схеме

                                                                                  # Электросхема магнитолы, с bose (2 из 4)

                                                                                  Магнитола — Электросхема магнитолы, с bose — Электросхема магнитолы, с bose (2 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема магнитолы, с bose (3 из 4)

                                                                                    Магнитола — Электросхема магнитолы, с bose — Электросхема магнитолы, с bose (3 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема магнитолы, с bose (4 из 4)

                                                                                      Магнитола — Электросхема магнитолы, с bose — Электросхема магнитолы, с bose (4 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема радиосети, без bose, с навигацией

                                                                                        # Электросхема радиосети, без bose, с навигацией (1 из 3)

                                                                                        Магнитола — Электросхема радиосети, без bose, с навигацией — Электросхема радиосети, без bose, с навигацией (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема радиосети, без bose, с навигацией (2 из 3)

                                                                                          Магнитола — Электросхема радиосети, без bose, с навигацией — Электросхема радиосети, без bose, с навигацией (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема радиосети, без bose, с навигацией (3 из 3)

                                                                                            Магнитола — Электросхема радиосети, без bose, с навигацией — Электросхема радиосети, без bose, с навигацией (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                            Компоненты на схеме

                                                                                              Освещение салона

                                                                                              # Электросхема освещения салона

                                                                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема подсветки приборной панели

                                                                                                Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                Компоненты на схеме

                                                                                                  Память

                                                                                                  # Электросхема систем памяти

                                                                                                  # Электросхема систем памяти (1 из 2)

                                                                                                  Память — Электросхема систем памяти — Электросхема систем памяти (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема систем памяти (2 из 2)

                                                                                                    Память — Электросхема систем памяти — Электросхема систем памяти (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                    Компоненты на схеме

                                                                                                      Подогрев стекол

                                                                                                      # Электросхема подогрева стекол

                                                                                                      Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                      Компоненты на схеме

                                                                                                        Подушки безопасности

                                                                                                        # Электросхема подушек безопасности

                                                                                                        # Электросхема подушек безопасности (1 из 3)

                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема подушек безопасности (2 из 3)

                                                                                                          Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема подушек безопасности (3 из 3)

                                                                                                            Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                            Компоненты на схеме

                                                                                                              Предупреждение

                                                                                                              # Электросхема помощников водителя

                                                                                                              Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                              Компоненты на схеме

                                                                                                                Приборная панель

                                                                                                                # Электросхема приборной панели

                                                                                                                # Электросхема приборной панели (1 из 2)

                                                                                                                Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема приборной панели (2 из 2)

                                                                                                                  Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                  Компоненты на схеме

                                                                                                                    Сигнализация

                                                                                                                    # Сигнализации электросхема

                                                                                                                    # Сигнализации электросхема (1 из 4)

                                                                                                                    Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Сигнализации электросхема (2 из 4)

                                                                                                                      Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Сигнализации электросхема (3 из 4)

                                                                                                                        Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Сигнализации электросхема (4 из 4)

                                                                                                                          Сигнализация — Сигнализации электросхема — Сигнализации электросхема (4 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                          Компоненты на схеме

                                                                                                                            Сиденья

                                                                                                                            # Питание водительского сиденья электросхема

                                                                                                                            Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема обогреваемых сидений

                                                                                                                              Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема сиденья питания для пассажиров

                                                                                                                                Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                Компоненты на схеме

                                                                                                                                  Системы помощи водителю

                                                                                                                                  # Электросхема мониторинга в слепой зоне

                                                                                                                                  Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема навигации, без bose

                                                                                                                                    # Электросхема навигации, без bose (1 из 3)

                                                                                                                                    Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема навигации, без bose (2 из 3)

                                                                                                                                      Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема навигации, без bose (3 из 3)

                                                                                                                                        Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема навигации, с bose

                                                                                                                                          # Электросхема навигации, с bose (1 из 4)

                                                                                                                                          Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (1 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема навигации, с bose (2 из 4)

                                                                                                                                            Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (2 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              # Электросхема навигации, с bose (3 из 4)

                                                                                                                                              Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (3 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема навигации, с bose (4 из 4)

                                                                                                                                                Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (4 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                Компоненты на схеме

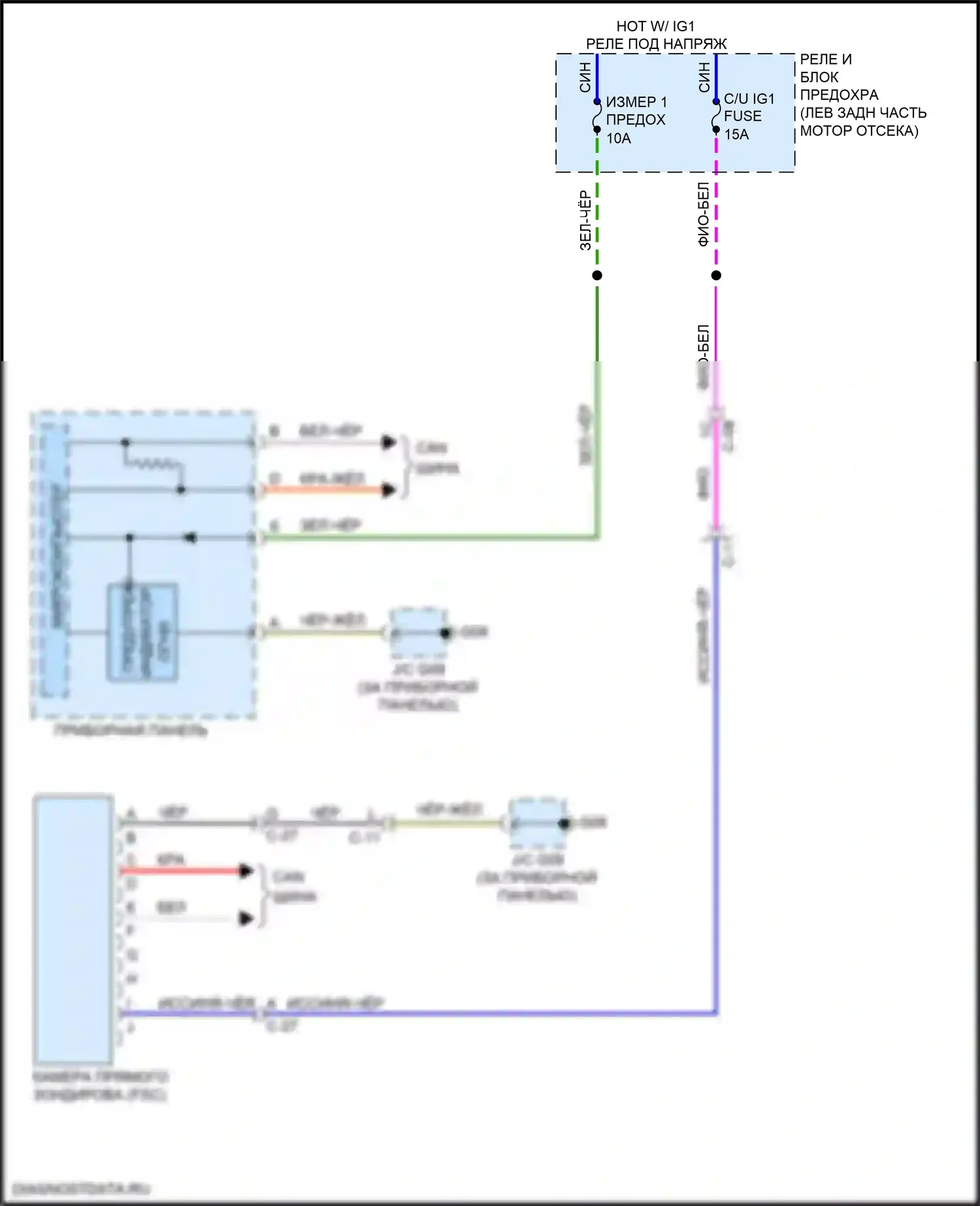

                                                                                                                                                  # Электросхема сигнализации о выезде с полосы движения

                                                                                                                                                  Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    Складная крыша/люк

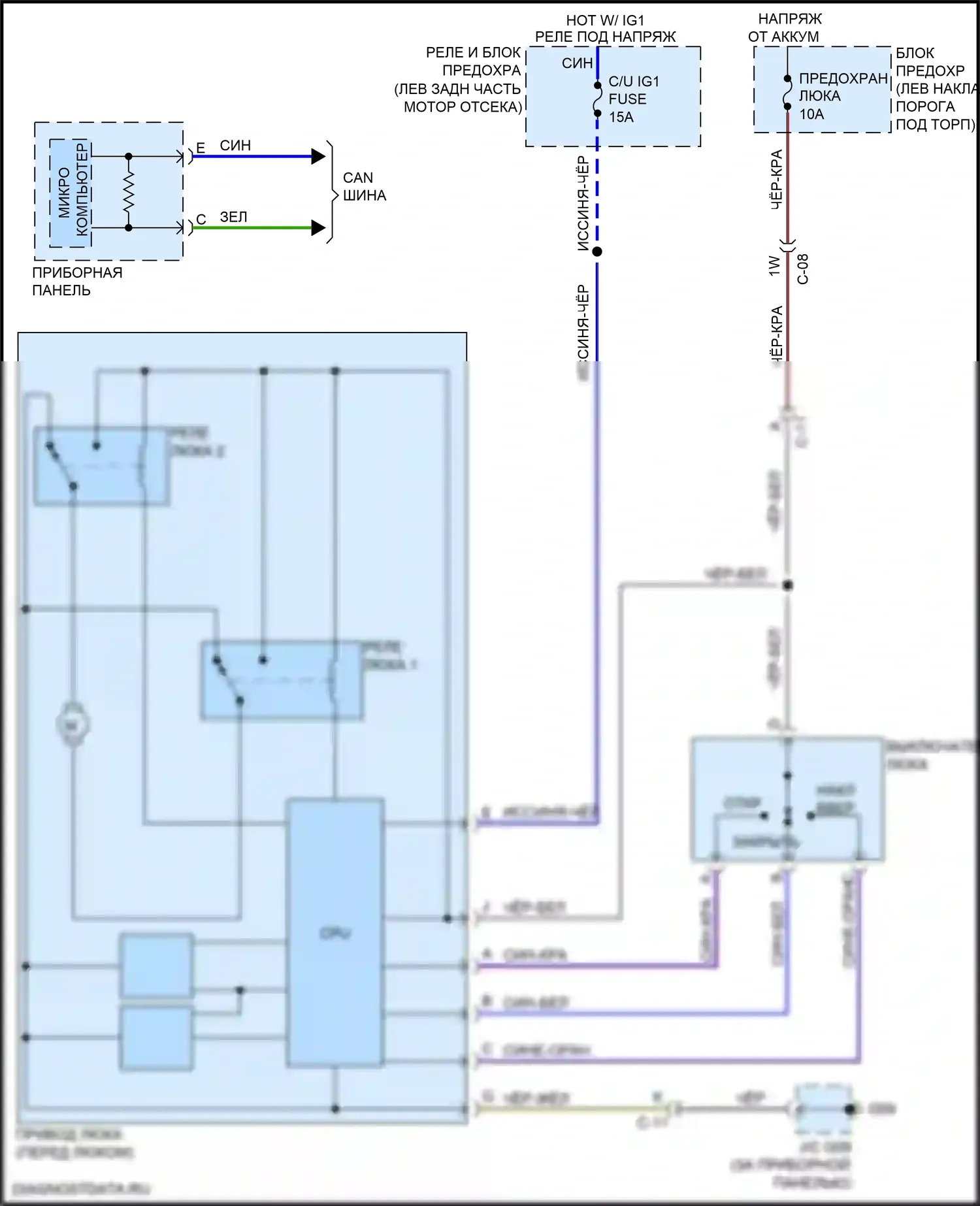

                                                                                                                                                    # Электросхема складной крыши/люка

                                                                                                                                                    Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      Стартер/генератор

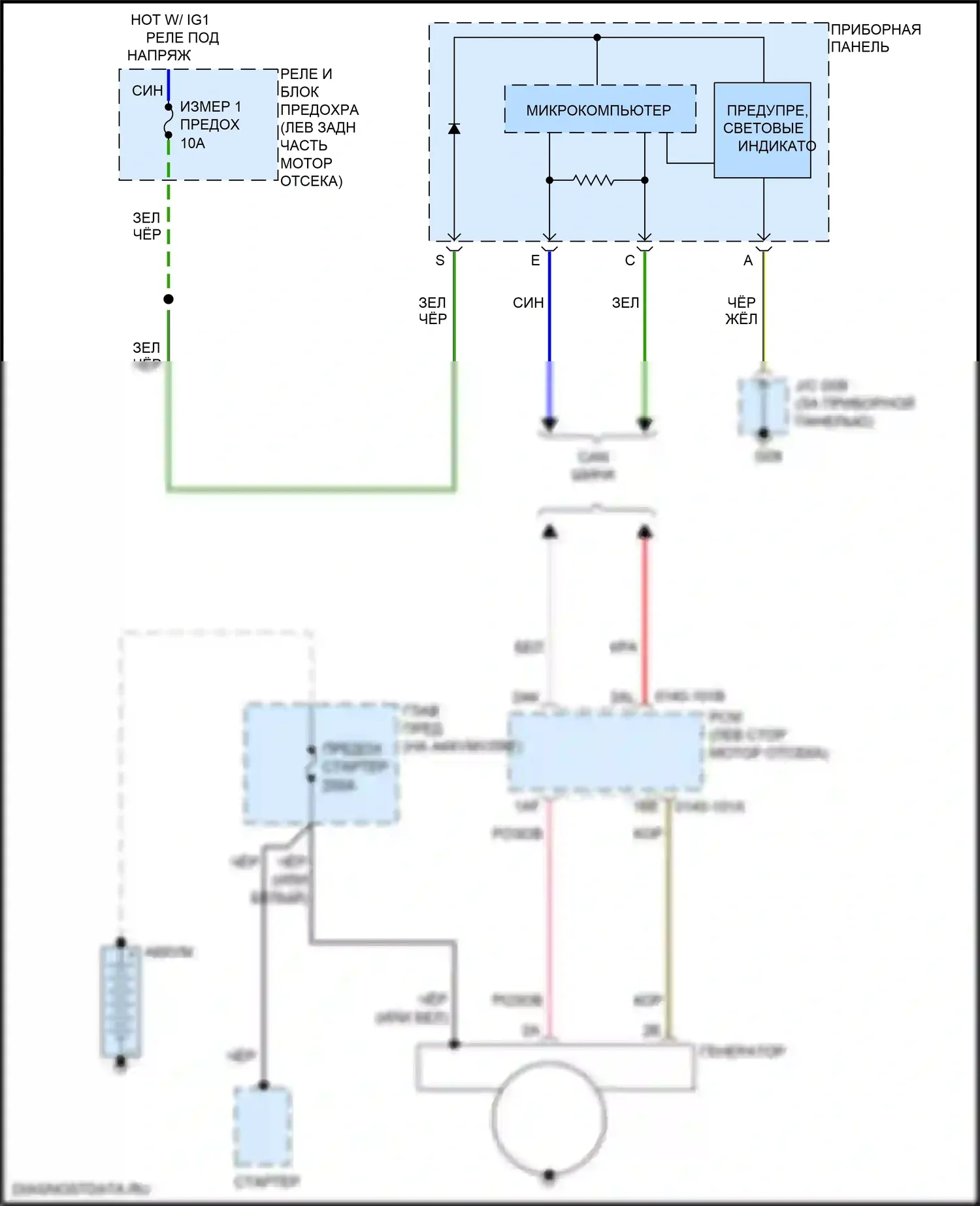

                                                                                                                                                      # Электросхема генератора

                                                                                                                                                      Стартер/генератор — Электросхема генератора — Электросхема генератора. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                      Компоненты на схеме

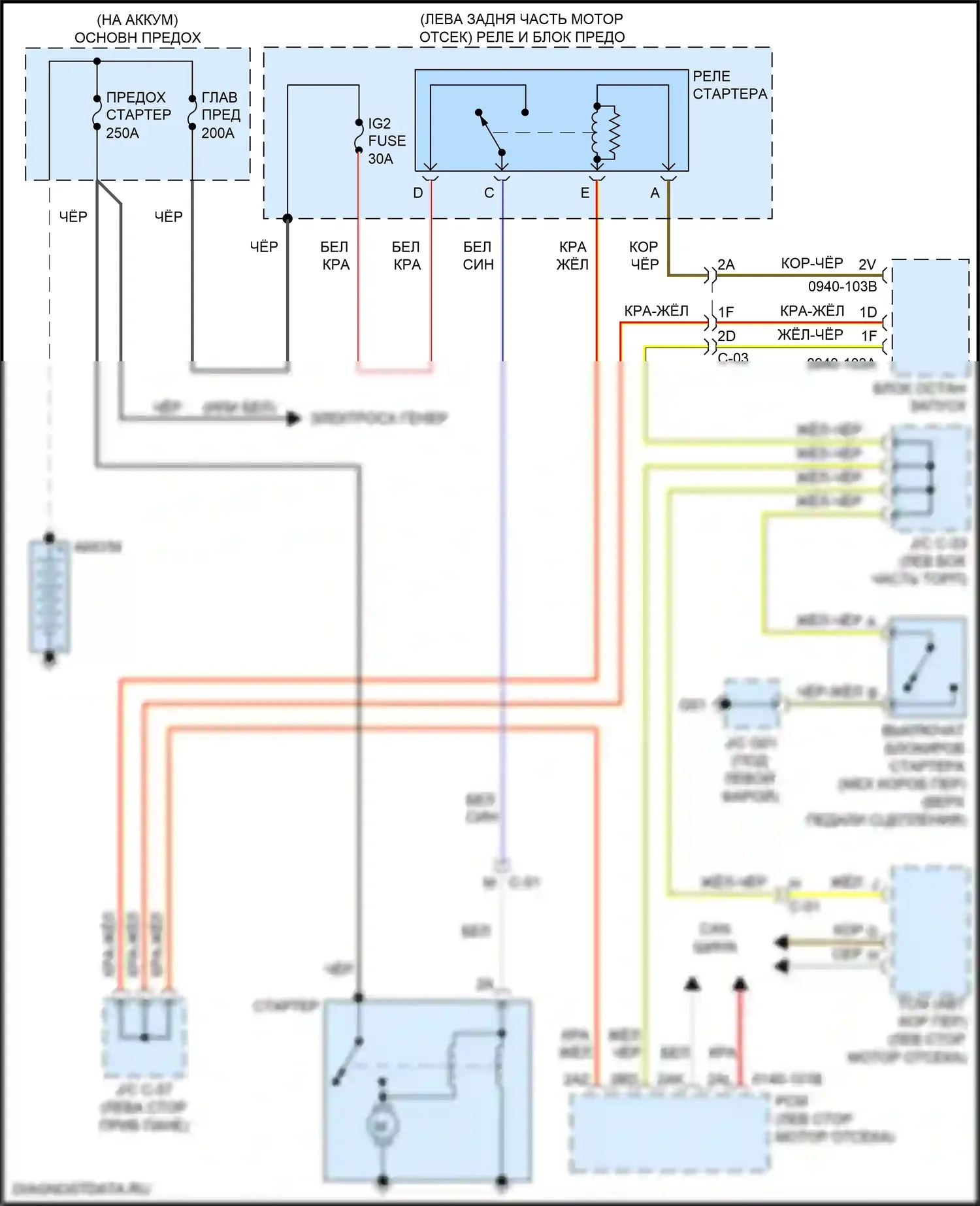

                                                                                                                                                        # Электросхема стартера

                                                                                                                                                        Стартер/генератор — Электросхема стартера — Электросхема стартера. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          Стеклоподъемники

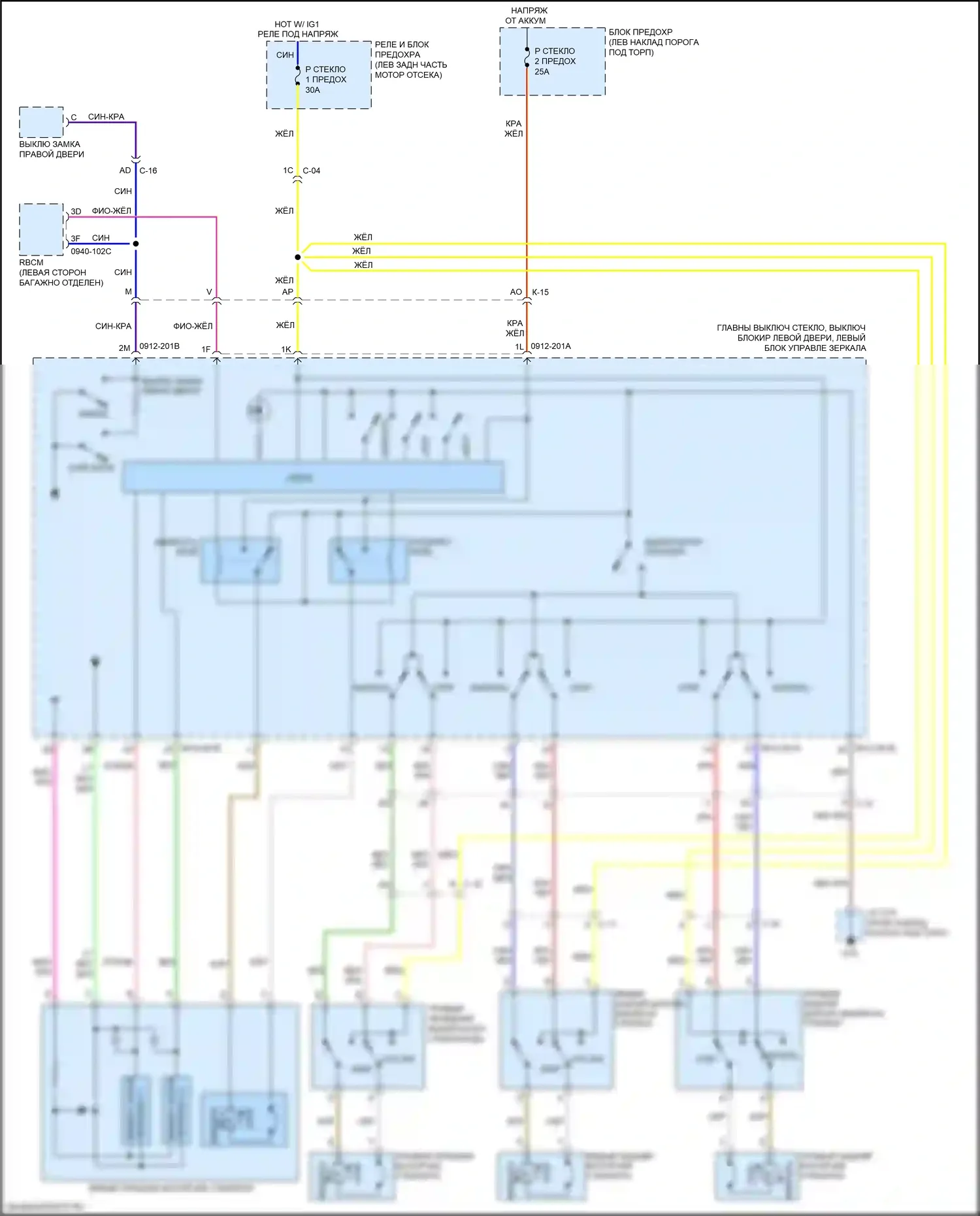

                                                                                                                                                          # Стеклоподъемники электросхема

                                                                                                                                                          Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            Точки подключения масс

                                                                                                                                                            # Электросхема разводки массы

                                                                                                                                                            # Электросхема разводки массы (1 из 2)

                                                                                                                                                            Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              # Электросхема разводки массы (2 из 2)

                                                                                                                                                              Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                Управление зеркалами заднего вида

                                                                                                                                                                # Электросхема автоматического затемняющего зеркала

                                                                                                                                                                Управление зеркалами заднего вида — Электросхема автоматического затемняющего зеркала — Электросхема автоматического затемняющего зеркала. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  # Электросхема силового зеркала

                                                                                                                                                                  Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    Фары

                                                                                                                                                                    # Электросхема корректора фар

                                                                                                                                                                    Фары — Электросхема корректора фар — Электросхема корректора фар. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема фар, без светодиодных фар

                                                                                                                                                                      # Электросхема фар, без светодиодных фар (1 из 2)

                                                                                                                                                                      Фары — Электросхема фар, без светодиодных фар — Электросхема фар, без светодиодных фар (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема фар, без светодиодных фар (2 из 2)

                                                                                                                                                                        Фары — Электросхема фар, без светодиодных фар — Электросхема фар, без светодиодных фар (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          # Электросхема фар, со светодиодными фарами

                                                                                                                                                                          # Электросхема фар, со светодиодными фарами (1 из 2)

                                                                                                                                                                          Фары — Электросхема фар, со светодиодными фарами — Электросхема фар, со светодиодными фарами (1 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема фар, со светодиодными фарами (2 из 2)

                                                                                                                                                                            Фары — Электросхема фар, со светодиодными фарами — Электросхема фар, со светодиодными фарами (2 из 2). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              Фары и фонари

                                                                                                                                                                              # Электросхема фар и фонарей, без светодиодных фар

                                                                                                                                                                              # Электросхема фар и фонарей, без светодиодных фар (1 из 3)

                                                                                                                                                                              Фары и фонари — Электросхема фар и фонарей, без светодиодных фар — Электросхема фар и фонарей, без светодиодных фар (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                # Электросхема фар и фонарей, без светодиодных фар (2 из 3)

                                                                                                                                                                                Фары и фонари — Электросхема фар и фонарей, без светодиодных фар — Электросхема фар и фонарей, без светодиодных фар (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Электросхема фар и фонарей, без светодиодных фар (3 из 3)

                                                                                                                                                                                  Фары и фонари — Электросхема фар и фонарей, без светодиодных фар — Электросхема фар и фонарей, без светодиодных фар (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    # Электросхема фар и фонарей, со светодиодными фарами

                                                                                                                                                                                    # Электросхема фар и фонарей, со светодиодными фарами (1 из 3)

                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей, со светодиодными фарами — Электросхема фар и фонарей, со светодиодными фарами (1 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема фар и фонарей, со светодиодными фарами (2 из 3)

                                                                                                                                                                                      Фары и фонари — Электросхема фар и фонарей, со светодиодными фарами — Электросхема фар и фонарей, со светодиодными фарами (2 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        # Электросхема фар и фонарей, со светодиодными фарами (3 из 3)

                                                                                                                                                                                        Фары и фонари — Электросхема фар и фонарей, со светодиодными фарами — Электросхема фар и фонарей, со светодиодными фарами (3 из 3). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема фонарей заднего хода

                                                                                                                                                                                          Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            Центральный замок

                                                                                                                                                                                            # Электросхема центрального замка

                                                                                                                                                                                            # Электросхема центрального замка (1 из 4)

                                                                                                                                                                                            Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема центрального замка (2 из 4)

                                                                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема центрального замка (3 из 4)

                                                                                                                                                                                                Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема центрального замка (4 из 4)

                                                                                                                                                                                                  Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    Электроусилитель руля

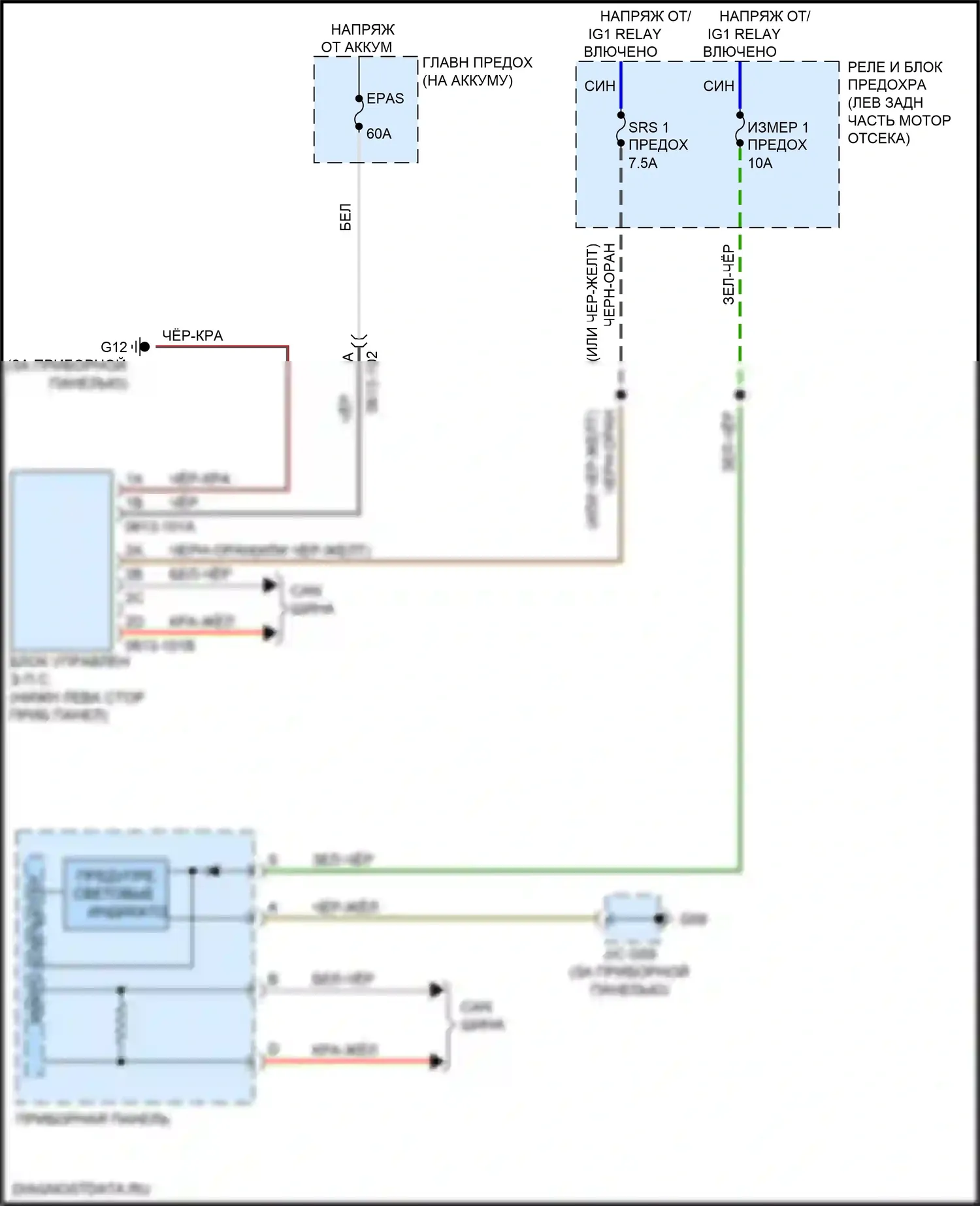

                                                                                                                                                                                                    # Электросхема электроусилителя руля

                                                                                                                                                                                                    Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mazda CX-5 I рестайлинг (2015-2017)
                                                                                                                                                                                                    Компоненты на схеме
