Электросхемы Mazda 626 GD (1987-1996)

34 системы 58 электросхем 910 компонентов
Содержание — 34 системы, 58 схем
Can шина 2.0l
Can шина 2.5l
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения 2.0л
Вентилятор охлаждения 2.5л
Двигатель
Дворники и омыватели
Клаксон
Кондиционер 2.0л
Кондиционер 2.5л
Коробка передач 2.0л
Коробка передач 2.5л
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Силовая антенна
Складная крыша/люк
Стартер/генератор 2.0л
Стартер/генератор 2.5л
Стеклоподъемники
Тело компьютер
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина 2.0l

# 2.0l, электросхема диагностического разхъема, автоматическая коробка передач

Can шина 2.0l — 2.0l, электросхема диагностического разхъема, автоматическая коробка передач — 2.0l, электросхема диагностического разхъема, автоматическая коробка передач. Mazda 626 GD (1987-1996)
Компоненты на схеме

    # 2.0l, электросхема диагностического разхъема, механическая коробка передач

    Can шина 2.0l — 2.0l, электросхема диагностического разхъема, механическая коробка передач — 2.0l, электросхема диагностического разхъема, механическая коробка передач. Mazda 626 GD (1987-1996)
    Компоненты на схеме

      Can шина 2.5l

      # 2.5l, электросхема диагностического разхъема

      Can шина 2.5l — 2.5l, электросхема диагностического разхъема — 2.5l, электросхема диагностического разхъема. Mazda 626 GD (1987-1996)
      Компоненты на схеме

        Антиблокировочная система abs

        # Электросхемы антиблокировочной системы abs

        Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Mazda 626 GD (1987-1996)
        Компоненты на схеме

          Блокировки переключения передач

          # Электросхема блокировки селектора

          Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda 626 GD (1987-1996)
          Компоненты на схеме

            Блок предохранителей и реле

            # Электросхема блока предохранителей реле

            # Электросхема блока предохранителей реле (1 из 4)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Mazda 626 GD (1987-1996)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (2 из 4)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Mazda 626 GD (1987-1996)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (3 из 4)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Mazda 626 GD (1987-1996)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (4 из 4)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Mazda 626 GD (1987-1996)
                  Компоненты на схеме

                    Вентилятор охлаждения 2.0л

                    # 2.0л, электросхема вентилятора охлаждения, автоматическая коробка передач

                    Вентилятор охлаждения 2.0л — 2.0л, электросхема вентилятора охлаждения, автоматическая коробка передач — 2.0л, электросхема вентилятора охлаждения, автоматическая коробка передач. Mazda 626 GD (1987-1996)
                    Компоненты на схеме

                      # 2.0л, электросхема вентилятора охлаждения, механическая коробка передач

                      Вентилятор охлаждения 2.0л — 2.0л, электросхема вентилятора охлаждения, механическая коробка передач — 2.0л, электросхема вентилятора охлаждения, механическая коробка передач. Mazda 626 GD (1987-1996)
                      Компоненты на схеме

                        Вентилятор охлаждения 2.5л

                        # 2,5л, электросхема вентилятора охлаждения

                        Вентилятор охлаждения 2.5л — 2,5л, электросхема вентилятора охлаждения — 2,5л, электросхема вентилятора охлаждения. Mazda 626 GD (1987-1996)
                        Компоненты на схеме

                          Двигатель

                          # Электросхема двигателя 2.0ls, автоматическая коробка передач

                          # Электросхема двигателя 2.0ls, автоматическая коробка передач (1 из 2)

                          Двигатель — Электросхема двигателя 2.0ls, автоматическая коробка передач — Электросхема двигателя 2.0ls, автоматическая коробка передач (1 из 2). Mazda 626 GD (1987-1996)
                          Компоненты на схеме

                            # Электросхема двигателя 2.0ls, автоматическая коробка передач (2 из 2)

                            Двигатель — Электросхема двигателя 2.0ls, автоматическая коробка передач — Электросхема двигателя 2.0ls, автоматическая коробка передач (2 из 2). Mazda 626 GD (1987-1996)
                            Компоненты на схеме

                              # Электросхема двигателя 2.0ls, механическая коробка передач

                              # Электросхема двигателя 2.0ls, механическая коробка передач (1 из 2)

                              Двигатель — Электросхема двигателя 2.0ls, механическая коробка передач — Электросхема двигателя 2.0ls, механическая коробка передач (1 из 2). Mazda 626 GD (1987-1996)
                              Компоненты на схеме

                                # Электросхема двигателя 2.0ls, механическая коробка передач (2 из 2)

                                Двигатель — Электросхема двигателя 2.0ls, механическая коробка передач — Электросхема двигателя 2.0ls, механическая коробка передач (2 из 2). Mazda 626 GD (1987-1996)
                                Компоненты на схеме

                                  # Электросхема двигателя 2.5ls

                                  # Электросхема двигателя 2.5ls (1 из 2)

                                  Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (1 из 2). Mazda 626 GD (1987-1996)
                                  Компоненты на схеме

                                    # Электросхема двигателя 2.5ls (2 из 2)

                                    Двигатель — Электросхема двигателя 2.5ls — Электросхема двигателя 2.5ls (2 из 2). Mazda 626 GD (1987-1996)
                                    Компоненты на схеме

                                      Дворники и омыватели

                                      # Дворники и омыватели электросхема

                                      Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Mazda 626 GD (1987-1996)
                                      Компоненты на схеме

                                        Клаксон

                                        # Электросхема клаксона

                                        Клаксон — Электросхема клаксона — Электросхема клаксона. Mazda 626 GD (1987-1996)
                                        Компоненты на схеме

                                          Кондиционер 2.0л

                                          # 2.0л, электросхема кондиционера

                                          # 2.0л, электросхема кондиционера (1 из 2)

                                          Кондиционер 2.0л — 2.0л, электросхема кондиционера — 2.0л, электросхема кондиционера (1 из 2). Mazda 626 GD (1987-1996)
                                          Компоненты на схеме

                                            # 2.0л, электросхема кондиционера (2 из 2)

                                            Кондиционер 2.0л — 2.0л, электросхема кондиционера — 2.0л, электросхема кондиционера (2 из 2). Mazda 626 GD (1987-1996)
                                            Компоненты на схеме

                                              # Электросхема нагревателя

                                              Кондиционер 2.0л — Электросхема нагревателя — Электросхема нагревателя. Mazda 626 GD (1987-1996)
                                              Компоненты на схеме

                                                Кондиционер 2.5л

                                                # 2.5л, электросхема кондиционера

                                                # 2.5л, электросхема кондиционера (1 из 2)

                                                Кондиционер 2.5л — 2.5л, электросхема кондиционера — 2.5л, электросхема кондиционера (1 из 2). Mazda 626 GD (1987-1996)
                                                Компоненты на схеме

                                                  # 2.5л, электросхема кондиционера (2 из 2)

                                                  Кондиционер 2.5л — 2.5л, электросхема кондиционера — 2.5л, электросхема кондиционера (2 из 2). Mazda 626 GD (1987-1996)
                                                  Компоненты на схеме

                                                    # Электросхема нагревателя

                                                    Кондиционер 2.5л — Электросхема нагревателя — Электросхема нагревателя. Mazda 626 GD (1987-1996)
                                                    Компоненты на схеме

                                                      Коробка передач 2.0л

                                                      # 2.0л, электросхема коробки передач

                                                      Коробка передач 2.0л — 2.0л, электросхема коробки передач — 2.0л, электросхема коробки передач. Mazda 626 GD (1987-1996)
                                                      Компоненты на схеме

                                                        Коробка передач 2.5л

                                                        # 2,5л, электросхема коробки передач

                                                        Коробка передач 2.5л — 2,5л, электросхема коробки передач — 2,5л, электросхема коробки передач. Mazda 626 GD (1987-1996)
                                                        Компоненты на схеме

                                                          Круиз-контроль

                                                          # Электросхема круиз-контроля

                                                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Mazda 626 GD (1987-1996)
                                                          Компоненты на схеме

                                                            Магнитола

                                                            # Магнитола электросхем

                                                            Магнитола — Магнитола электросхем — Магнитола электросхем. Mazda 626 GD (1987-1996)
                                                            Компоненты на схеме

                                                              Освещение салона

                                                              # Электросхема освещения салона

                                                              Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mazda 626 GD (1987-1996)
                                                              Компоненты на схеме

                                                                # Электросхема подсветки приборной панели

                                                                Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mazda 626 GD (1987-1996)
                                                                Компоненты на схеме

                                                                  Подогрев стекол

                                                                  # Электросхема подогрева

                                                                  Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Mazda 626 GD (1987-1996)
                                                                  Компоненты на схеме

                                                                    Подушки безопасности

                                                                    # Электросхема подушек безопасности

                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Mazda 626 GD (1987-1996)
                                                                    Компоненты на схеме

                                                                      Предупреждение

                                                                      # Электросхемы системы оповещения

                                                                      Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Mazda 626 GD (1987-1996)
                                                                      Компоненты на схеме

                                                                        Приборная панель

                                                                        # Электросхема приборной панели

                                                                        # Электросхема приборной панели (1 из 2)

                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Mazda 626 GD (1987-1996)
                                                                        Компоненты на схеме

                                                                          # Электросхема приборной панели (2 из 2)

                                                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Mazda 626 GD (1987-1996)
                                                                          Компоненты на схеме

                                                                            Сигнализация

                                                                            # Сигнализации электросхема

                                                                            Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Mazda 626 GD (1987-1996)
                                                                            Компоненты на схеме

                                                                              Сиденья

                                                                              # Электросхемы силового сиденья

                                                                              Сиденья — Электросхемы силового сиденья — Электросхемы силового сиденья. Mazda 626 GD (1987-1996)
                                                                              Компоненты на схеме

                                                                                Силовая антенна

                                                                                # Электросхема силовой антенны

                                                                                Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Mazda 626 GD (1987-1996)
                                                                                Компоненты на схеме

                                                                                  Складная крыша/люк

                                                                                  # Складная крыша/цепи штриховки

                                                                                  Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Mazda 626 GD (1987-1996)
                                                                                  Компоненты на схеме

                                                                                    Стартер/генератор 2.0л

                                                                                    # 2.0l, электросхема стартера, ручной коробки передач

                                                                                    Стартер/генератор 2.0л — 2.0l, электросхема стартера, ручной коробки передач — 2.0l, электросхема стартера, ручной коробки передач. Mazda 626 GD (1987-1996)
                                                                                    Компоненты на схеме

                                                                                      # 2.0л, электросхема стартера, автомат коробки передач

                                                                                      Стартер/генератор 2.0л — 2.0л, электросхема стартера, автомат коробки передач — 2.0л, электросхема стартера, автомат коробки передач. Mazda 626 GD (1987-1996)
                                                                                      Компоненты на схеме

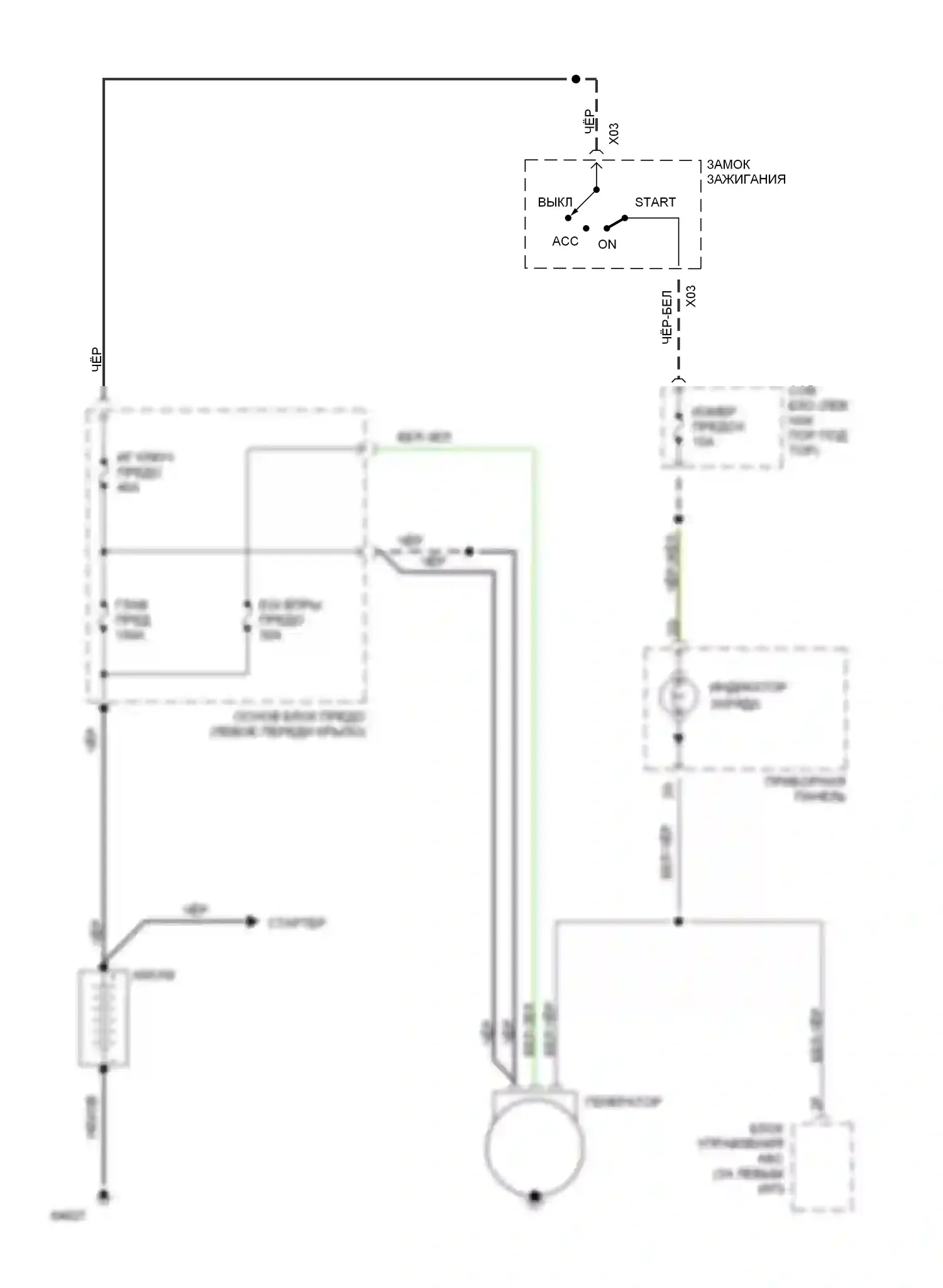

                                                                                        # Электросхема генератора

                                                                                        Стартер/генератор 2.0л — Электросхема генератора — Электросхема генератора. Mazda 626 GD (1987-1996)
                                                                                        Компоненты на схеме

                                                                                          Стартер/генератор 2.5л

                                                                                          # 2.5l, электросхема стартера, автомат коробки передач

                                                                                          Стартер/генератор 2.5л — 2.5l, электросхема стартера, автомат коробки передач — 2.5l, электросхема стартера, автомат коробки передач. Mazda 626 GD (1987-1996)
                                                                                          Компоненты на схеме

                                                                                            # 2,5l, электросхема стартера, ручной коробки передач

                                                                                            Стартер/генератор 2.5л — 2,5l, электросхема стартера, ручной коробки передач — 2,5l, электросхема стартера, ручной коробки передач. Mazda 626 GD (1987-1996)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема генератора

                                                                                              Стартер/генератор 2.5л — Электросхема генератора — Электросхема генератора. Mazda 626 GD (1987-1996)
                                                                                              Компоненты на схеме

                                                                                                Стеклоподъемники

                                                                                                # Электросхема стеклоподъемника

                                                                                                Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Mazda 626 GD (1987-1996)
                                                                                                Компоненты на схеме

                                                                                                  Тело компьютер

                                                                                                  # Электросхема центрального процессора

                                                                                                  Тело компьютер — Электросхема центрального процессора — Электросхема центрального процессора. Mazda 626 GD (1987-1996)
                                                                                                  Компоненты на схеме

                                                                                                    Точки подключения масс

                                                                                                    # Электросхема точек подключения масс

                                                                                                    # Электросхема точек подключения масс (1 из 4)

                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Mazda 626 GD (1987-1996)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема точек подключения масс (2 из 4)

                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Mazda 626 GD (1987-1996)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема точек подключения масс (3 из 4)

                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Mazda 626 GD (1987-1996)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема точек подключения масс (4 из 4)

                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Mazda 626 GD (1987-1996)
                                                                                                          Компоненты на схеме

                                                                                                            Управление зеркалами заднего вида

                                                                                                            # Электросхема силового зеркала

                                                                                                            Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Mazda 626 GD (1987-1996)
                                                                                                            Компоненты на схеме

                                                                                                              Фары

                                                                                                              # Электросхема фар, без дрели

                                                                                                              Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Mazda 626 GD (1987-1996)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема фар, с черт.

                                                                                                                Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Mazda 626 GD (1987-1996)
                                                                                                                Компоненты на схеме

                                                                                                                  Фары и фонари

                                                                                                                  # Электросхема внешнего освещения

                                                                                                                  Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения. Mazda 626 GD (1987-1996)
                                                                                                                  Компоненты на схеме

                                                                                                                    Центральный замок

                                                                                                                    # Электросхема замка силовой двери

                                                                                                                    Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Mazda 626 GD (1987-1996)
                                                                                                                    Компоненты на схеме
