Электросхемы Mazda 3 BL (2008-2011)

32 системы 76 электросхем 966 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля. Mazda 3 BL (2008-2011)

Компоненты на схеме

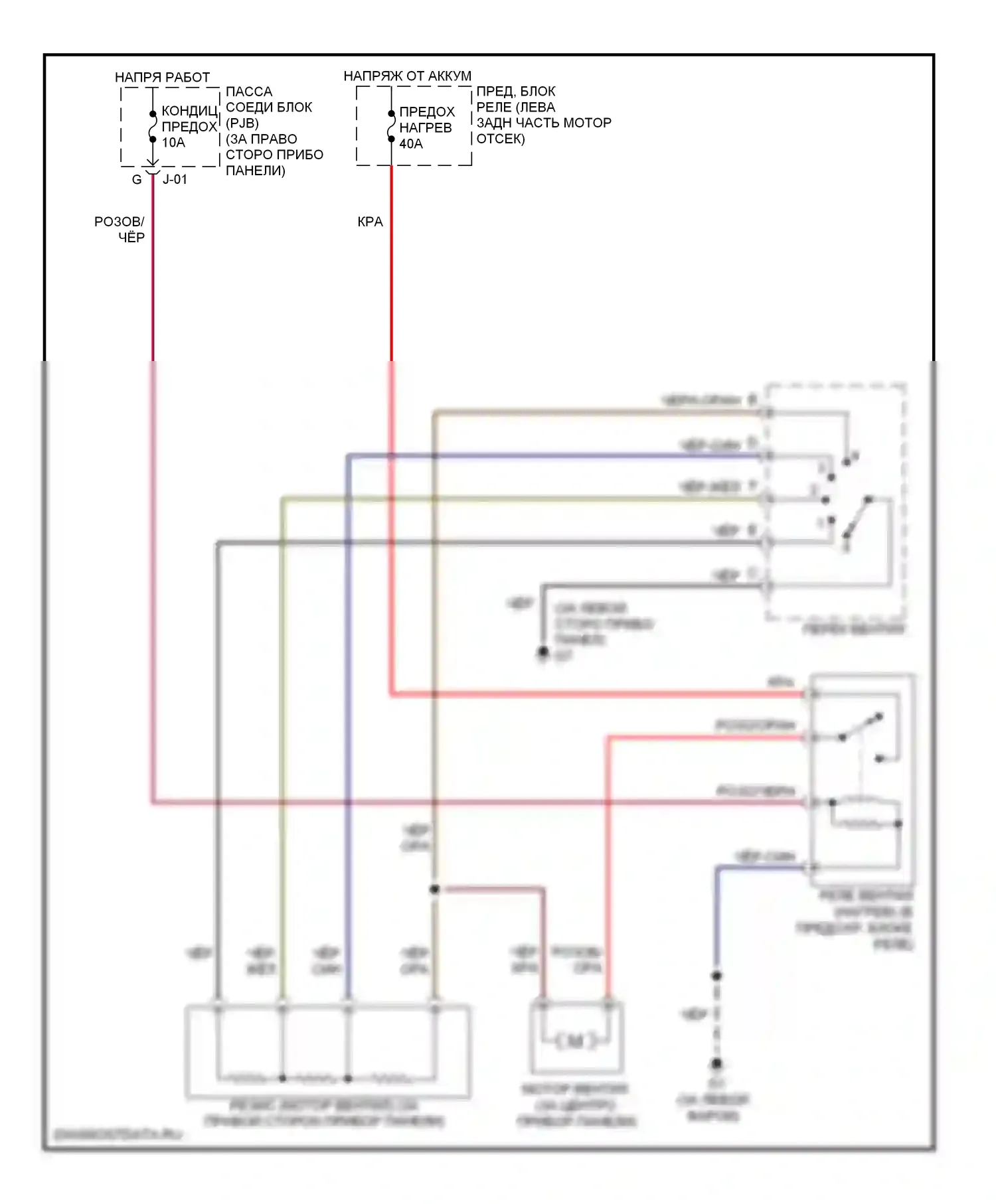

# Электросхема нагревателя

Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Mazda 3 BL (2008-2011)

Компоненты на схеме

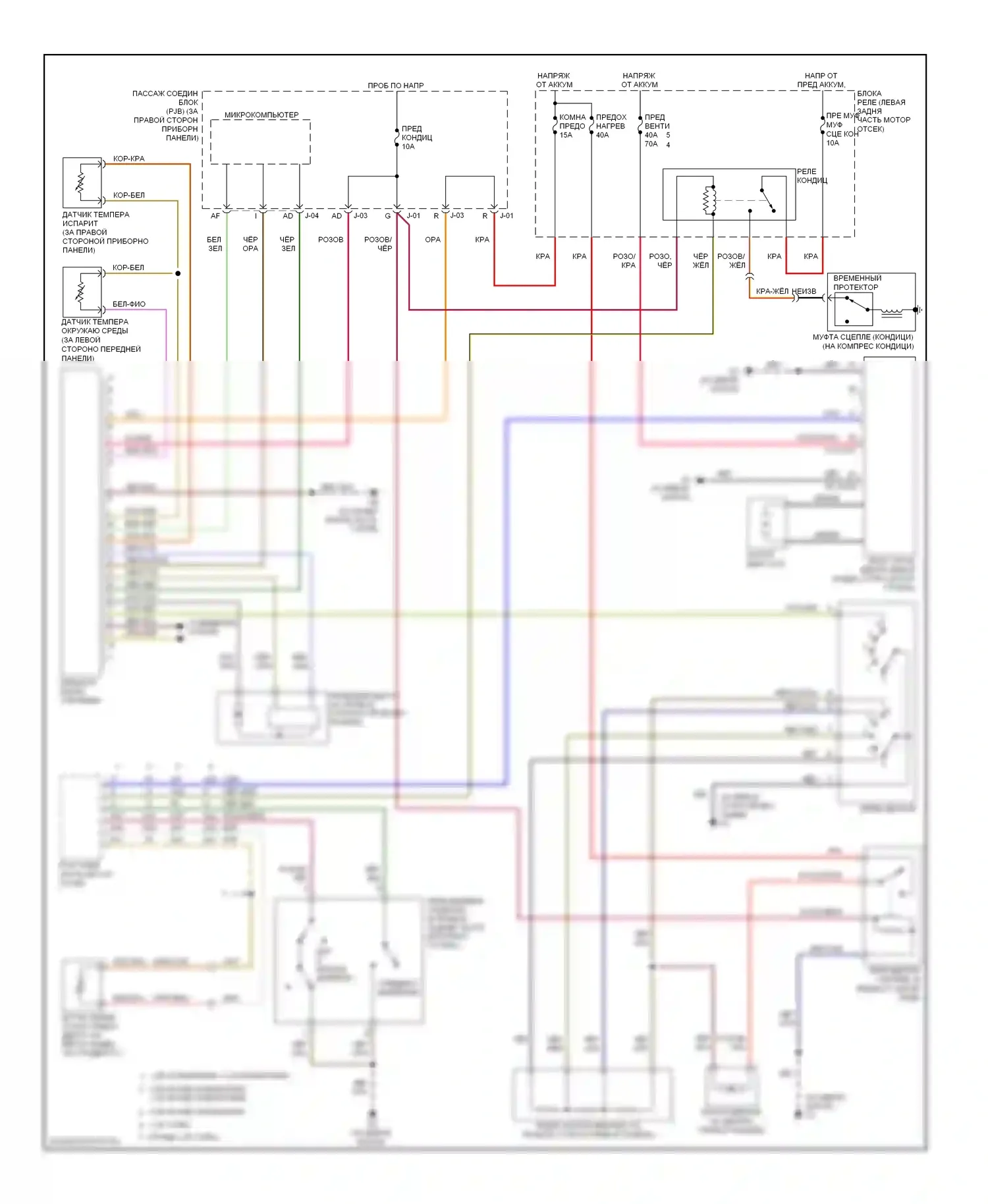

# Электросхема ручного кондиционера

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Mazda 3 BL (2008-2011)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с динамическим контролем устойчивости

Антиблокировочная система abs — Антиблокировочная система abs электросхема с динамическим контролем устойчивости — Антиблокировочная система abs электросхема с динамическим контролем устойчивости. Mazda 3 BL (2008-2011)

Компоненты на схеме

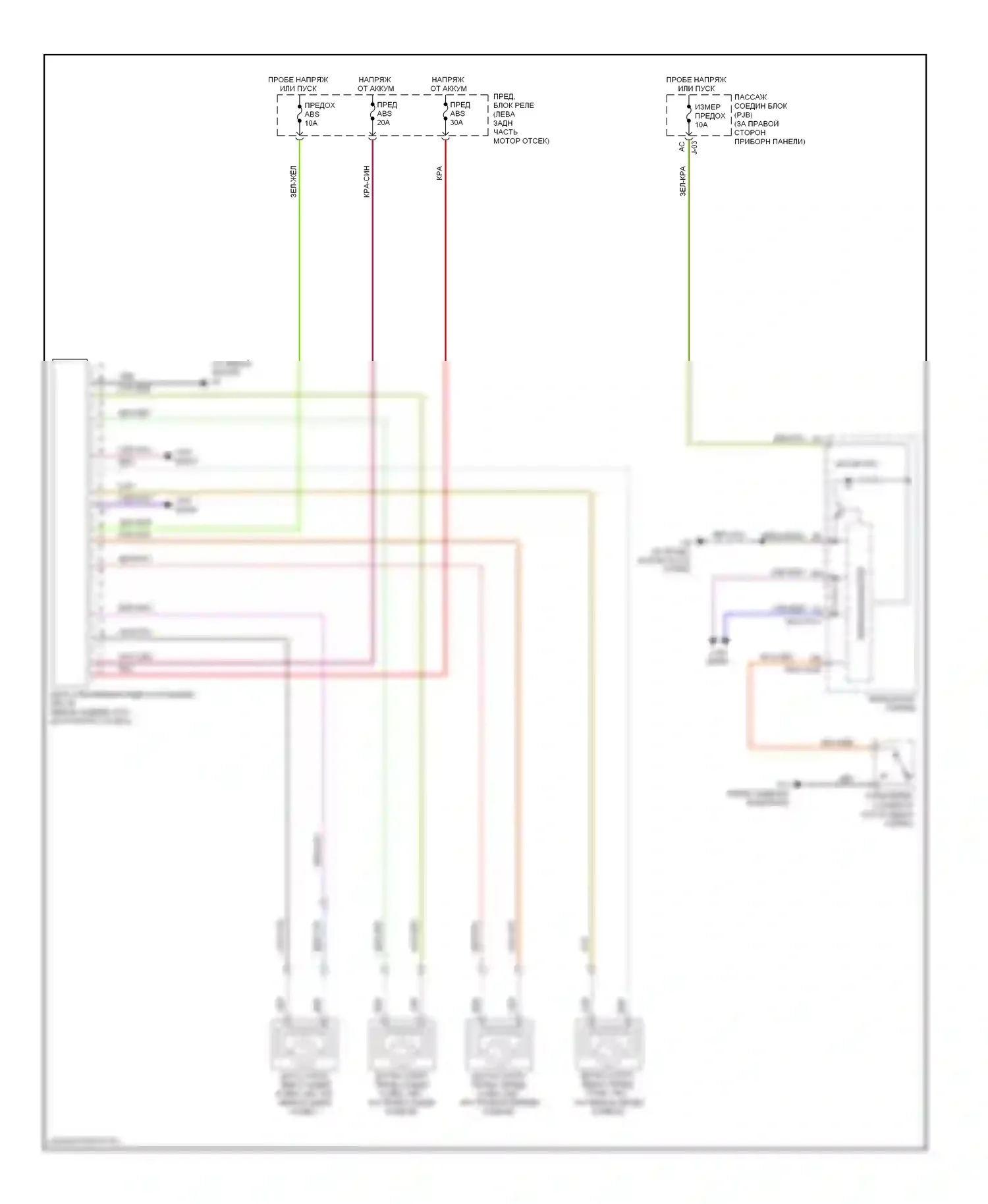

# Антиблокировочная система abs электросхема, без контроля динамической устойчивости

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля динамической устойчивости — Антиблокировочная система abs электросхема, без контроля динамической устойчивости. Mazda 3 BL (2008-2011)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Mazda 3 BL (2008-2011)

Компоненты на схеме

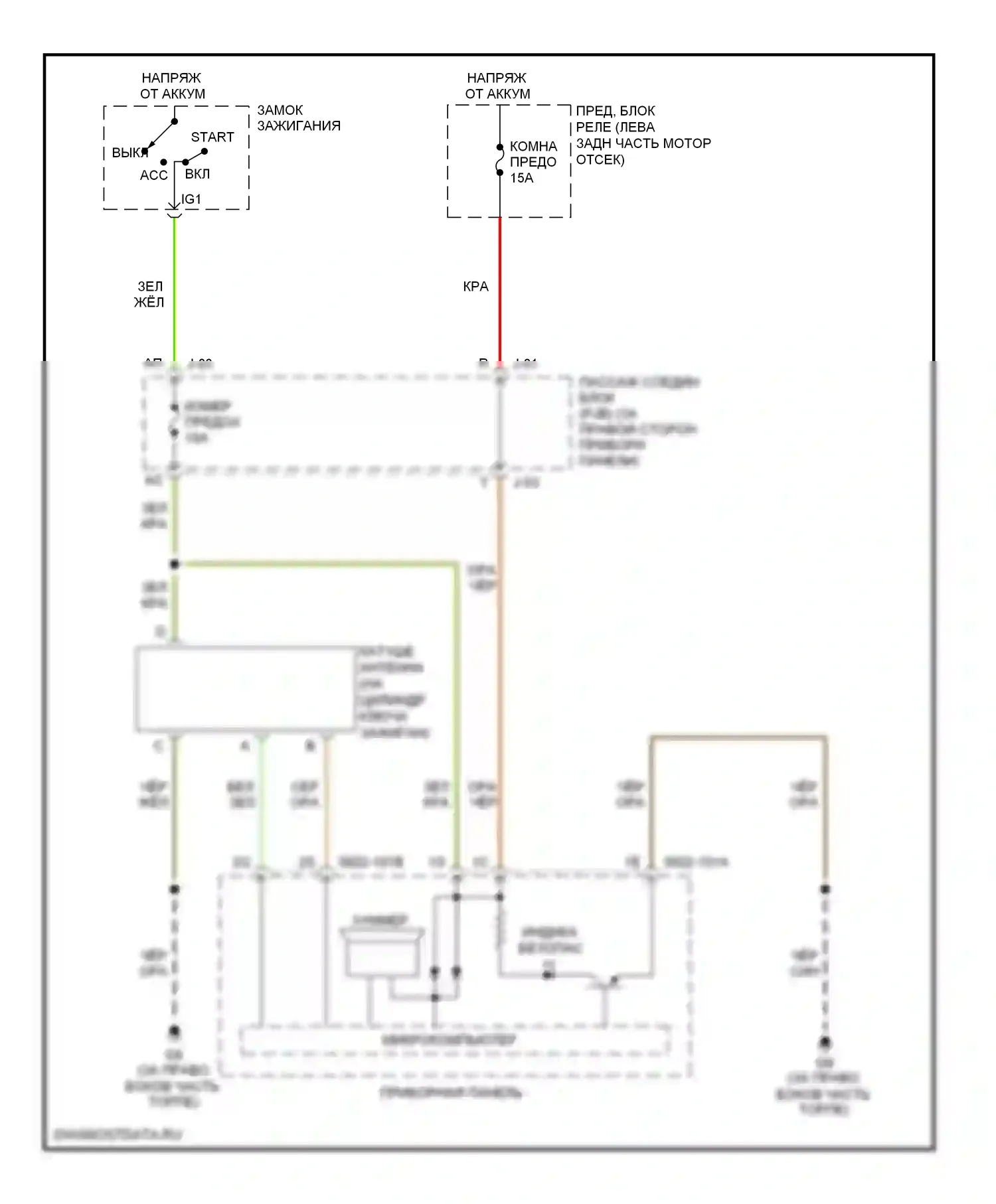

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Mazda 3 BL (2008-2011)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Mazda 3 BL (2008-2011)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Mazda 3 BL (2008-2011)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Mazda 3 BL (2008-2011)

Компоненты на схеме

Круиз-контроль 2.0л

# 2,0л, электросхема круиз-контроля, калифорния

Круиз-контроль 2.0л — 2,0л, электросхема круиз-контроля, калифорния — 2,0л, электросхема круиз-контроля, калифорния. Mazda 3 BL (2008-2011)

Компоненты на схеме

# 2.0л, электросхема круиз-контроля, кроме калифорнии

Круиз-контроль 2.0л — 2.0л, электросхема круиз-контроля, кроме калифорнии — 2.0л, электросхема круиз-контроля, кроме калифорнии. Mazda 3 BL (2008-2011)

Компоненты на схеме

Круиз-контроль 2.3л

# 2.3l, электросхема круиз-контроля, калифорния

Круиз-контроль 2.3л — 2.3l, электросхема круиз-контроля, калифорния — 2.3l, электросхема круиз-контроля, калифорния. Mazda 3 BL (2008-2011)

Компоненты на схеме

# 2.3l, электросхема круиз-контроля, кроме калифорнии

Круиз-контроль 2.3л — 2.3l, электросхема круиз-контроля, кроме калифорнии — 2.3l, электросхема круиз-контроля, кроме калифорнии. Mazda 3 BL (2008-2011)

Компоненты на схеме

Круиз-контроль 2.3л турбо

# 2.3l турбо, электросхема круиз-контроля

Круиз-контроль 2.3л турбо — 2.3l турбо, электросхема круиз-контроля — 2.3l турбо, электросхема круиз-контроля. Mazda 3 BL (2008-2011)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Mazda 3 BL (2008-2011)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Mazda 3 BL (2008-2011)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l, калифорния

# Электросхема двигателя 2.0l, калифорния (1 из 4)

Двигатель — Электросхема двигателя 2.0l, калифорния — Электросхема двигателя 2.0l, калифорния (1 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, калифорния (2 из 4)

Двигатель — Электросхема двигателя 2.0l, калифорния — Электросхема двигателя 2.0l, калифорния (2 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, калифорния (3 из 4)

Двигатель — Электросхема двигателя 2.0l, калифорния — Электросхема двигателя 2.0l, калифорния (3 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, калифорния (4 из 4)

Двигатель — Электросхема двигателя 2.0l, калифорния — Электросхема двигателя 2.0l, калифорния (4 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, кроме калифорнии

# Электросхема двигателя 2.0l, кроме калифорнии (1 из 4)

Двигатель — Электросхема двигателя 2.0l, кроме калифорнии — Электросхема двигателя 2.0l, кроме калифорнии (1 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, кроме калифорнии (2 из 4)

Двигатель — Электросхема двигателя 2.0l, кроме калифорнии — Электросхема двигателя 2.0l, кроме калифорнии (2 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, кроме калифорнии (3 из 4)

Двигатель — Электросхема двигателя 2.0l, кроме калифорнии — Электросхема двигателя 2.0l, кроме калифорнии (3 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l, кроме калифорнии (4 из 4)

Двигатель — Электросхема двигателя 2.0l, кроме калифорнии — Электросхема двигателя 2.0l, кроме калифорнии (4 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, калифорния

# Электросхема двигателя 2.3l, калифорния (1 из 4)

Двигатель — Электросхема двигателя 2.3l, калифорния — Электросхема двигателя 2.3l, калифорния (1 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, калифорния (2 из 4)

Двигатель — Электросхема двигателя 2.3l, калифорния — Электросхема двигателя 2.3l, калифорния (2 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, калифорния (3 из 4)

Двигатель — Электросхема двигателя 2.3l, калифорния — Электросхема двигателя 2.3l, калифорния (3 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, калифорния (4 из 4)

Двигатель — Электросхема двигателя 2.3l, калифорния — Электросхема двигателя 2.3l, калифорния (4 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, кроме калифорнии

# Электросхема двигателя 2.3l, кроме калифорнии (1 из 4)

Двигатель — Электросхема двигателя 2.3l, кроме калифорнии — Электросхема двигателя 2.3l, кроме калифорнии (1 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, кроме калифорнии (2 из 4)

Двигатель — Электросхема двигателя 2.3l, кроме калифорнии — Электросхема двигателя 2.3l, кроме калифорнии (2 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, кроме калифорнии (3 из 4)

Двигатель — Электросхема двигателя 2.3l, кроме калифорнии — Электросхема двигателя 2.3l, кроме калифорнии (3 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3l, кроме калифорнии (4 из 4)

Двигатель — Электросхема двигателя 2.3l, кроме калифорнии — Электросхема двигателя 2.3l, кроме калифорнии (4 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3л турбо

# Электросхема двигателя 2.3л турбо (1 из 4)

Двигатель — Электросхема двигателя 2.3л турбо — Электросхема двигателя 2.3л турбо (1 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3л турбо (2 из 4)

Двигатель — Электросхема двигателя 2.3л турбо — Электросхема двигателя 2.3л турбо (2 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3л турбо (3 из 4)

Двигатель — Электросхема двигателя 2.3л турбо — Электросхема двигателя 2.3л турбо (3 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема двигателя 2.3л турбо (4 из 4)

Двигатель — Электросхема двигателя 2.3л турбо — Электросхема двигателя 2.3л турбо (4 из 4). Mazda 3 BL (2008-2011)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Mazda 3 BL (2008-2011)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс. Mazda 3 BL (2008-2011)

Компоненты на схеме

Фары

# Электросхема фар, с дрелью

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Mazda 3 BL (2008-2011)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Mazda 3 BL (2008-2011)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема многоинформационной системы

Приборная панель — Электросхема многоинформационной системы — Электросхема многоинформационной системы. Mazda 3 BL (2008-2011)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Mazda 3 BL (2008-2011)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Mazda 3 BL (2008-2011)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Mazda 3 BL (2008-2011)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Mazda 3 BL (2008-2011)

Компоненты на схеме

Управление зеркалами заднего вида

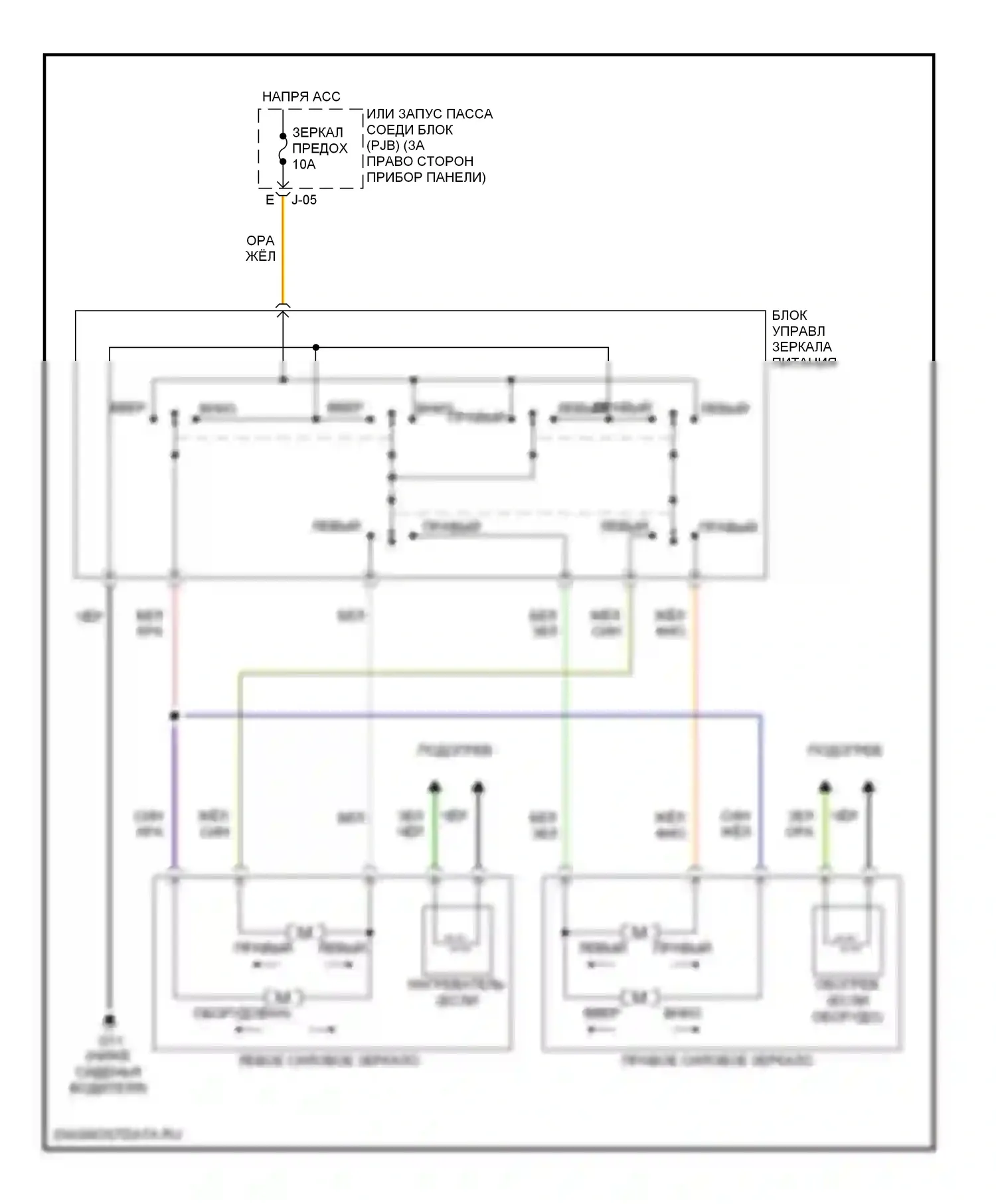

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Mazda 3 BL (2008-2011)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема силового сиденья

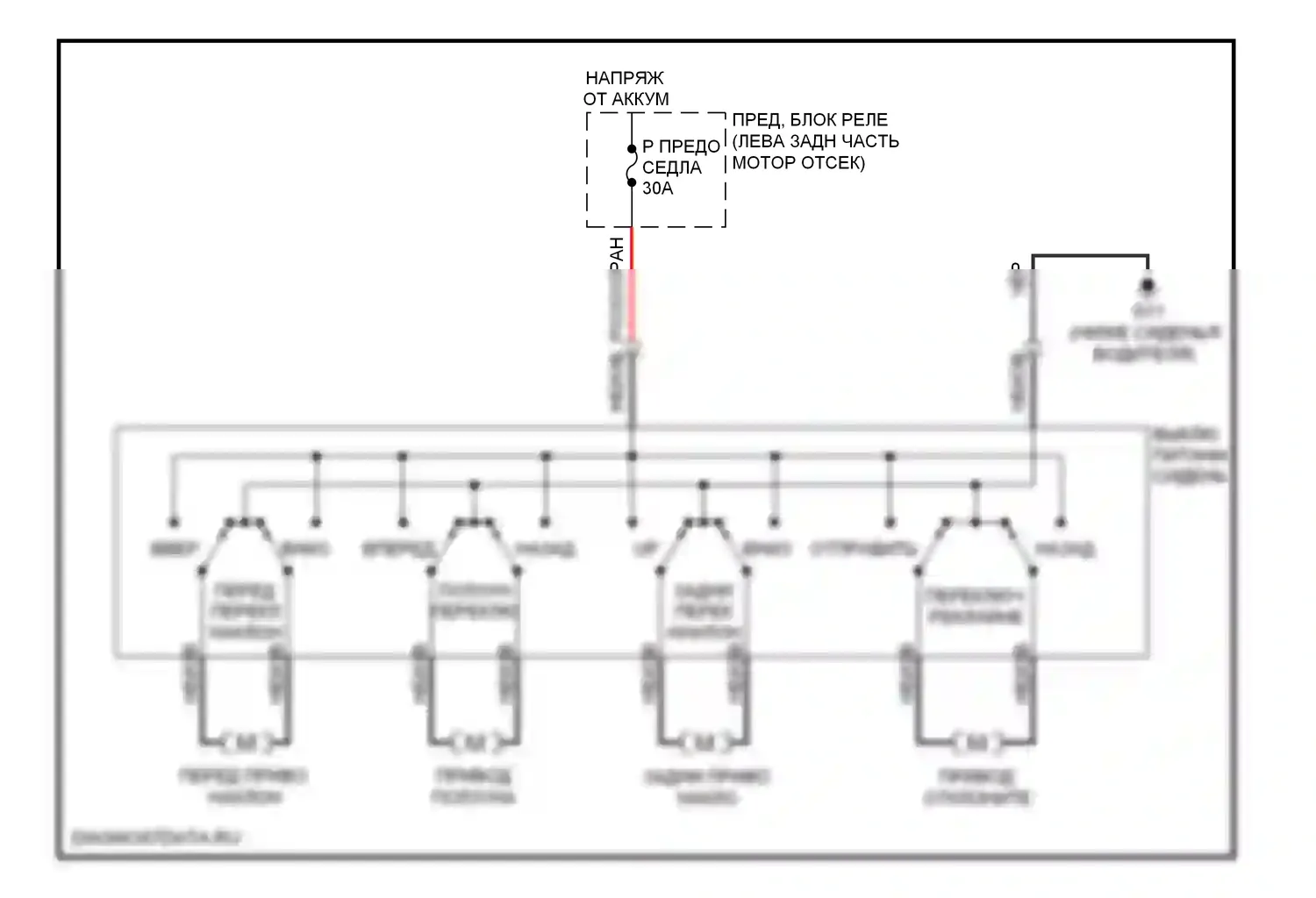

Сиденья — Электросхема силового сиденья — Электросхема силового сиденья. Mazda 3 BL (2008-2011)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Mazda 3 BL (2008-2011)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Mazda 3 BL (2008-2011)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с базовой, с навигацией

Магнитола — Электросхема магнитолы, с базовой, с навигацией — Электросхема магнитолы, с базовой, с навигацией. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема магнитолы, с базовой, без навигации

Магнитола — Электросхема магнитолы, с базовой, без навигации — Электросхема магнитолы, с базовой, без навигации. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема магнитолы, с bose, с навигацией

# Электросхема магнитолы, с bose, с навигацией (1 из 2)

Магнитола — Электросхема магнитолы, с bose, с навигацией — Электросхема магнитолы, с bose, с навигацией (1 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема магнитолы, с bose, с навигацией (2 из 2)

Магнитола — Электросхема магнитолы, с bose, с навигацией — Электросхема магнитолы, с bose, с навигацией (2 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема магнитолы, с bose, без навигации

Магнитола — Электросхема магнитолы, с bose, без навигации — Электросхема магнитолы, с bose, без навигации. Mazda 3 BL (2008-2011)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Mazda 3 BL (2008-2011)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Mazda 3 BL (2008-2011)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

Коробка передач

# Электросхема соединений коробки передач, 5-ступенчатая автоматическая коробка передач

Коробка передач — Электросхема соединений коробки передач, 5-ступенчатая автоматическая коробка передач — Электросхема соединений коробки передач, 5-ступенчатая автоматическая коробка передач. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач

# Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач (1 из 2)

Коробка передач — Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач — Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач (1 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач (2 из 2)

Коробка передач — Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач — Электросхема коробки передач, калифорния, 4-ступенчатая автоматическая коробка передач (2 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач

# Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач (1 из 2)

Коробка передач — Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач — Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач (1 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач (2 из 2)

Коробка передач — Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач — Электросхема коробки передач, кроме калифорнии, 4-ступенчатая автоматическая коробка передач (2 из 2). Mazda 3 BL (2008-2011)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Mazda 3 BL (2008-2011)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Mazda 3 BL (2008-2011)

Компоненты на схеме

# Электросхема задних дворников и омывателей

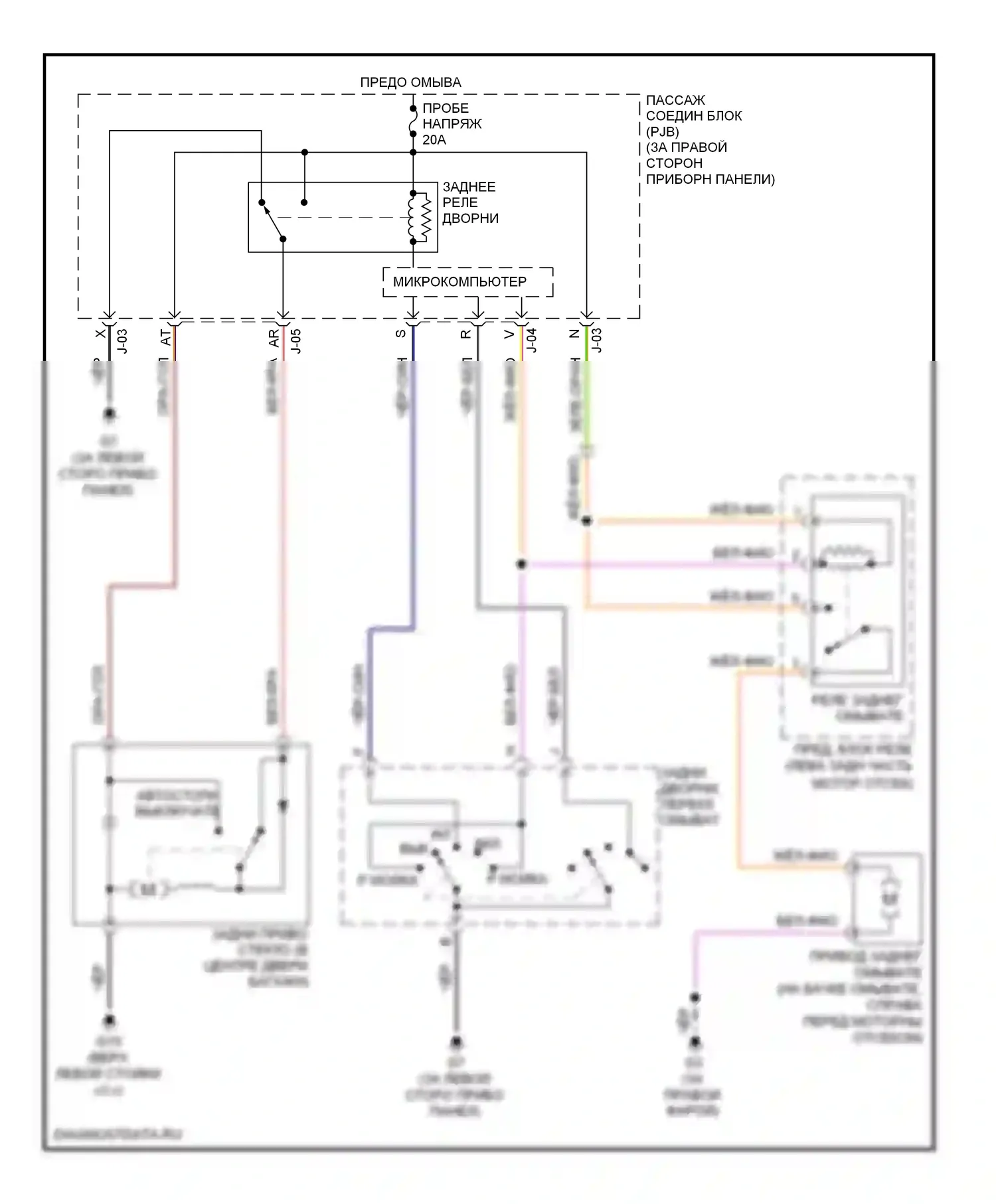

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Mazda 3 BL (2008-2011)

Компоненты на схеме
