Электросхемы Lexus UX I (2018-2024)

33 системы 167 электросхем 1678 компонентов

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема защиты от взлома (3 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема защиты от взлома (4 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема защиты от взлома (5 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема защиты от взлома (6 из 6)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Lexus UX I (2018-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Lexus UX I (2018-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 4)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 4)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (3 из 4)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (4 из 4)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 4)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 4)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема приборной панели (3 из 4)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема приборной панели (4 из 4)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 3)

Фары — Электросхема фар — Электросхема фар (1 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар (2 из 3)

Фары — Электросхема фар — Электросхема фар (2 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар (3 из 3)

Фары — Электросхема фар — Электросхема фар (3 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема предупредительного ремня безопасности

# Электросхема предупредительного ремня безопасности (1 из 2)

Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема предупредительного ремня безопасности (2 из 2)

Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, со встроенным усилителем

# Электросхема магнитолы, со встроенным усилителем (1 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, со встроенным усилителем (2 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, со встроенным усилителем (3 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, со встроенным усилителем (4 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, со встроенным усилителем (5 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, со встроенным усилителем (6 из 6)

Магнитола — Электросхема магнитолы, со встроенным усилителем — Электросхема магнитолы, со встроенным усилителем (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем

# Электросхема магнитолы, с отдельным усилителем (1 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем (2 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем (3 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем (4 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем (5 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема магнитолы, с отдельным усилителем (6 из 6)

Магнитола — Электросхема магнитолы, с отдельным усилителем — Электросхема магнитолы, с отдельным усилителем (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема активного звукового контроля

Магнитола — Электросхема активного звукового контроля — Электросхема активного звукового контроля. Lexus UX I (2018-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия лючка топливного бака — Электросхема открытия лючка топливного бака. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема электромеханического замка задней двери с задней дверью

# Электросхема электромеханического замка задней двери с задней дверью (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема электромеханического замка задней двери с задней дверью — Электросхема электромеханического замка задней двери с задней дверью (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема электромеханического замка задней двери с задней дверью (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема электромеханического замка задней двери с задней дверью — Электросхема электромеханического замка задней двери с задней дверью (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема открывателя задней двери, без задней двери питания

Багажник, задняя дверь, лючок топливного бака — Электросхема открывателя задней двери, без задней двери питания — Электросхема открывателя задней двери, без задней двери питания. Lexus UX I (2018-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема вентилятора охлаждения аккумулятора

Вентилятор охлаждения — Электросхема вентилятора охлаждения аккумулятора — Электросхема вентилятора охлаждения аккумулятора. Lexus UX I (2018-2024)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

# Электросхема обогреваемых сидений (1 из 2)

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений (2 из 2)

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Lexus UX I (2018-2024)

Компоненты на схеме

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля

# Электросхема сидений климат-контроля (1 из 2)

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля (2 из 2)

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Lexus UX I (2018-2024)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема фар и фонарей (5 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (5 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема центрального замка (2 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема центрального замка (3 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема центрального замка (4 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема центрального замка (5 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема центрального замка (6 из 6)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Lexus UX I (2018-2024)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Память — Электросхема памяти зеркал — Электросхема памяти зеркал (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема наклона питания памяти и телескопического подключения питания

Память — Электросхема наклона питания памяти и телескопического подключения питания — Электросхема наклона питания памяти и телескопического подключения питания. Lexus UX I (2018-2024)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема рулевой колонки с силовым наклоном

Электроусилитель руля — Электросхема рулевой колонки с силовым наклоном — Электросхема рулевой колонки с силовым наклоном. Lexus UX I (2018-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подушек безопасности (1 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (4 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (1 из 5)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (2 из 5)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (2 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (3 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (3 из 5)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (4 из 5)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (4 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (4 из 4)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема коробки передач (5 из 5)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (5 из 5). Lexus UX I (2018-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Lexus UX I (2018-2024)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Can шина электросхема (2 из 4)

Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Can шина электросхема (3 из 4)

Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Can шина электросхема (4 из 4)

Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Lexus UX I (2018-2024)

Компоненты на схеме

Дворники и омыватели

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема передних дворников и омывателей

# Электросхема передних дворников и омывателей (1 из 2)

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема передних дворников и омывателей (2 из 2)

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема переднего антиобледенителя

Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема заднего подогрева и обогреваемых зеркал, с памятью

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал, с памятью — Электросхема заднего подогрева и обогреваемых зеркал, с памятью. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема заднего подогрева и обогреваемых зеркал, без памяти

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал, без памяти — Электросхема заднего подогрева и обогреваемых зеркал, без памяти. Lexus UX I (2018-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Lexus UX I (2018-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации

# Электросхема навигации (1 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации (2 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации (3 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации (4 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации (5 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема навигации (6 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема заднего гидролокатора

Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора. Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема телематики

# Электросхема телематики (1 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема телематики (2 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Lexus UX I (2018-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема разводки массы (2 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема разводки массы (3 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема разводки массы (4 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема разводки массы (5 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема разводки массы (6 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Lexus UX I (2018-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Lexus UX I (2018-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

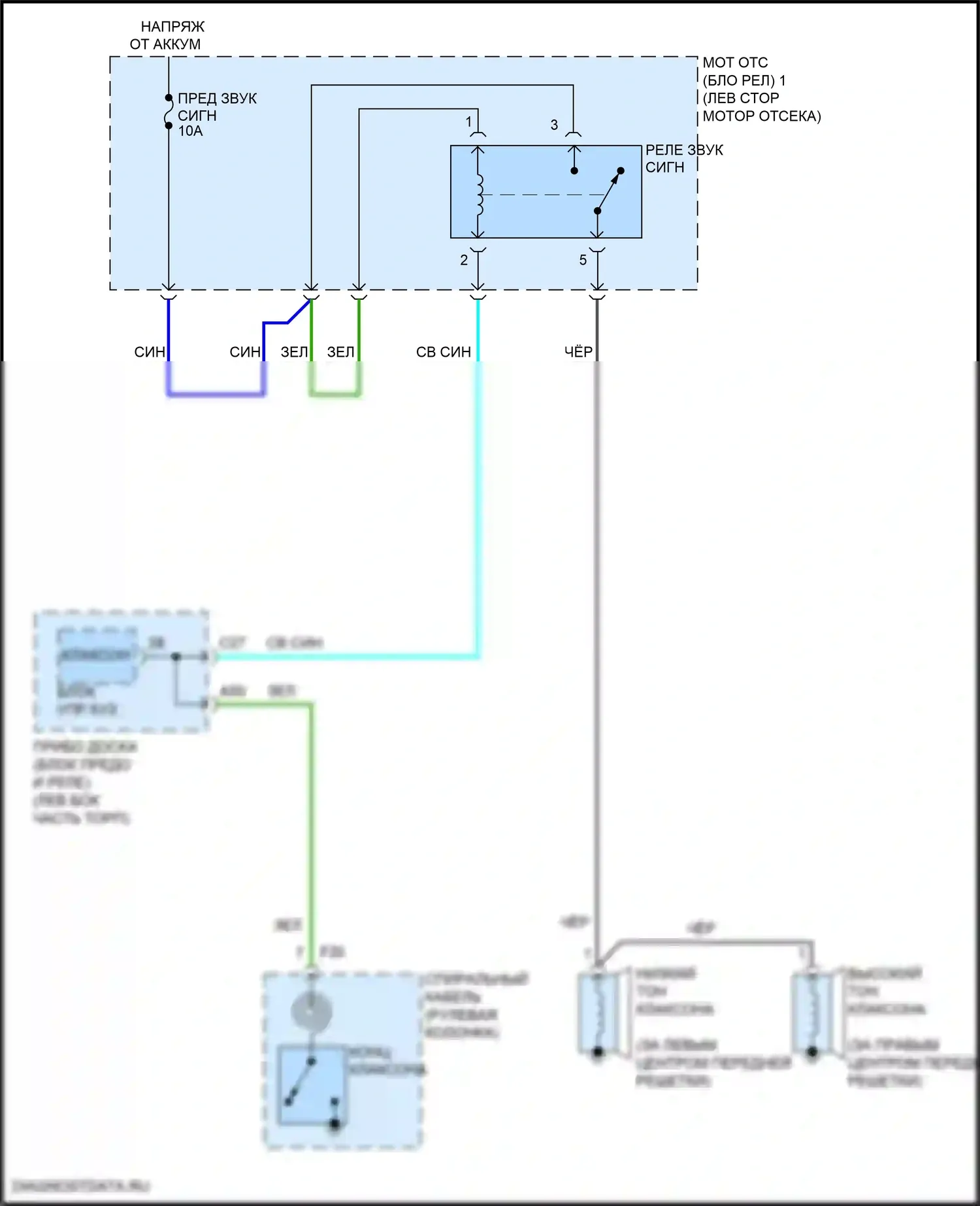

Клаксон — Электросхема клаксона — Электросхема клаксона. Lexus UX I (2018-2024)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l

# Электросхема двигателя 2.0l (1 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (1 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (2 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (2 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (3 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (3 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (4 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (4 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (5 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (5 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (6 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (6 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l (7 из 7)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (7 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (1 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (1 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (2 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (2 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (3 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (3 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (4 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (4 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (5 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (5 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (6 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (6 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (7 из 7)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем — Электросхема двигатель 2.0л гибрид, электросхема органов управления двигателем (7 из 7). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (1 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (1 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (3 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (3 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (4 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (4 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (5 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (5 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (6 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (6 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (7 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (7 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (8 из 8)

Двигатель — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы — Электросхема двигатель 2.0л гибрид, электросхема гибридной системы (8 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

# Электросхема двигателя 2.0l гибрид, электросхема гибридной системы

# Электросхема двигателя 2.0l гибрид, электросхема гибридной системы (2 из 8)

Двигатель — Электросхема двигателя 2.0l гибрид, электросхема гибридной системы — Электросхема двигателя 2.0l гибрид, электросхема гибридной системы (2 из 8). Lexus UX I (2018-2024)

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема активных управление кузовом и подвеской

Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской. Lexus UX I (2018-2024)

Компоненты на схеме
