Электросхемы Lexus GS IV рестайлинг (2015-2020)

33 системы 275 электросхем 2309 компонентов

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля, без динамического радиолокационного управления

# Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 2)

Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 3)

Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 2)

Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 3)

Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля, без динамического радиолокационного управления (3 из 3)

Круиз-контроль — Электросхема круиз-контроля, без динамического радиолокационного управления — Электросхема круиз-контроля, без динамического радиолокационного управления (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля с динамическим радиолокационным управлением

# Электросхема круиз-контроля с динамическим радиолокационным управлением (1 из 3)

Круиз-контроль — Электросхема круиз-контроля с динамическим радиолокационным управлением — Электросхема круиз-контроля с динамическим радиолокационным управлением (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля с динамическим радиолокационным управлением (2 из 3)

Круиз-контроль — Электросхема круиз-контроля с динамическим радиолокационным управлением — Электросхема круиз-контроля с динамическим радиолокационным управлением (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема круиз-контроля с динамическим радиолокационным управлением (3 из 3)

Круиз-контроль — Электросхема круиз-контроля с динамическим радиолокационным управлением — Электросхема круиз-контроля с динамическим радиолокационным управлением (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема солнцезащитного козырька заднего стекла

Стеклоподъемники — Электросхема солнцезащитного козырька заднего стекла — Электросхема солнцезащитного козырька заднего стекла. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема рулевой колонки

Блокировка селектора — Электросхема рулевой колонки — Электросхема рулевой колонки. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электрический ручник электросхема

Блокировка селектора — Электрический ручник электросхема — Электрический ручник электросхема. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (1 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (1 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (2 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (2 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (2 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (3 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (3 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (3 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (4 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (4 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (4 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (5 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (5 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (5 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (6 из 7)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (6 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (6 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (7 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (7 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема разводки массы (8 из 8)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (8 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема распределения массы

# Электросхема распределения массы (7 из 7)

Точки подключения масс — Электросхема распределения массы — Электросхема распределения массы (7 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (1 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 3)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Антиблокировочная система abs электросхема (4 из 4)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема предупредительного ремня безопасности

Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Блоки управления кузовом

# Электросхема эбу кузова

# Электросхема эбу кузова (1 из 3)

Блоки управления кузовом — Электросхема эбу кузова — Электросхема эбу кузова (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема эбу кузова (2 из 3)

Блоки управления кузовом — Электросхема эбу кузова — Электросхема эбу кузова (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема эбу кузова (3 из 3)

Блоки управления кузовом — Электросхема эбу кузова — Электросхема эбу кузова (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема управления интеграцией и панели

Блоки управления кузовом — Электросхема управления интеграцией и панели — Электросхема управления интеграцией и панели. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема реле интеграции

Блоки управления кузовом — Электросхема реле интеграции — Электросхема реле интеграции. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (2 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (3 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (4 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (5 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (6 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (6 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (7 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (7 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема центрального замка (8 из 8)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (8 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стартера (1 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема стартера (2 из 2)

Стартер/генератор — Электросхема стартера — Электросхема стартера (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Коробка передач

# Электросхема 4wd

Коробка передач — Электросхема 4wd — Электросхема 4wd. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач

# Электросхема коробки передач (1 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (1 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (2 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (2 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (3 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (3 из 3)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (4 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (5 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач (6 из 6)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач, 4wd

# Электросхема автоматической коробки передач, 4wd (1 из 4)

Коробка передач — Электросхема автоматической коробки передач, 4wd — Электросхема автоматической коробки передач, 4wd (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач, 4wd (2 из 4)

Коробка передач — Электросхема автоматической коробки передач, 4wd — Электросхема автоматической коробки передач, 4wd (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач, 4wd (3 из 4)

Коробка передач — Электросхема автоматической коробки передач, 4wd — Электросхема автоматической коробки передач, 4wd (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач, 4wd (4 из 4)

Коробка передач — Электросхема автоматической коробки передач, 4wd — Электросхема автоматической коробки передач, 4wd (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd

# Электросхема коробки передач, 2wd (1 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd (2 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd (3 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd (4 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd (5 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема коробки передач, 2wd (6 из 6)

Коробка передач — Электросхема коробки передач, 2wd — Электросхема коробки передач, 2wd (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 4)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 4)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач (3 из 4)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема автоматической коробки передач (4 из 4)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема дифференциала с векторизацией крутящего момента

Коробка передач — Электросхема дифференциала с векторизацией крутящего момента — Электросхема дифференциала с векторизацией крутящего момента. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Сиденья

# Электросхема сиденья питания для пассажиров

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сидений климат-контроля

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема передних обогреваемых сидений

Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фар и фонарей (5 из 5)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (5 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (1 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (1 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (2 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (2 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (2 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (3 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (3 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (3 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (4 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (4 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (4 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (5 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (5 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема навигации (6 из 6)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема телематики

# Электросхема телематики (1 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема телематики (2 из 2)

Системы помощи водителю — Электросхема телематики — Электросхема телематики (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема заднего гидролокатора

# Электросхема заднего гидролокатора (1 из 2)

Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема заднего гидролокатора (2 из 2)

Системы помощи водителю — Электросхема заднего гидролокатора — Электросхема заднего гидролокатора (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема уведомления о приближении транспортного средства

Системы помощи водителю — Электросхема уведомления о приближении транспортного средства — Электросхема уведомления о приближении транспортного средства. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 4)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема освещения салона (2 из 4)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема освещения салона (3 из 4)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема освещения салона (4 из 4)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Подогрев стекол

# Электросхема переднего антиобледенителя

Подогрев стекол — Электросхема переднего антиобледенителя — Электросхема переднего антиобледенителя. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема заднего подогрева

Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема обогреваемых зеркал

Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема заднего подогрева и обогреваемых зеркал

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема вентилятора охлаждения аккумулятора

Вентилятор охлаждения — Электросхема вентилятора охлаждения аккумулятора — Электросхема вентилятора охлаждения аккумулятора. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (3 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (4 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (5 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (5 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (6 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (6 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (7 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (7 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема защиты от взлома (8 из 8)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (8 из 8). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Электроусилитель руля

# Электросхема усилителя руля

# Электросхема усилителя руля (1 из 2)

Электроусилитель руля — Электросхема усилителя руля — Электросхема усилителя руля (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема усилителя руля (2 из 2)

Электроусилитель руля — Электросхема усилителя руля — Электросхема усилителя руля (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня

# Электросхема шины высокого/низкого уровня (1 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (2 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (3 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (4 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (5 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема шины высокого/низкого уровня (6 из 6)

Can шина — Электросхема шины высокого/низкого уровня — Электросхема шины высокого/низкого уровня (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема

# Can шина электросхема (1 из 6)

Can шина — Can шина электросхема — Can шина электросхема (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема (2 из 6)

Can шина — Can шина электросхема — Can шина электросхема (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема (3 из 6)

Can шина — Can шина электросхема — Can шина электросхема (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема (4 из 6)

Can шина — Can шина электросхема — Can шина электросхема (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема (5 из 6)

Can шина — Can шина электросхема — Can шина электросхема (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Can шина электросхема (6 из 6)

Can шина — Can шина электросхема — Can шина электросхема (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Приборная панель

# Электросхема лобового дисплея

Приборная панель — Электросхема лобового дисплея — Электросхема лобового дисплея. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

# Электросхема магнитолы (1 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (1 из 4)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (1 из 5)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (2 из 4)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (2 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (2 из 5)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (3 из 4)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (3 из 5)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (3 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (4 из 5)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (4 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (4 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (4 из 4)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (4 из 4). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (5 из 5)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (5 из 5). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (5 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема магнитолы (6 из 6)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

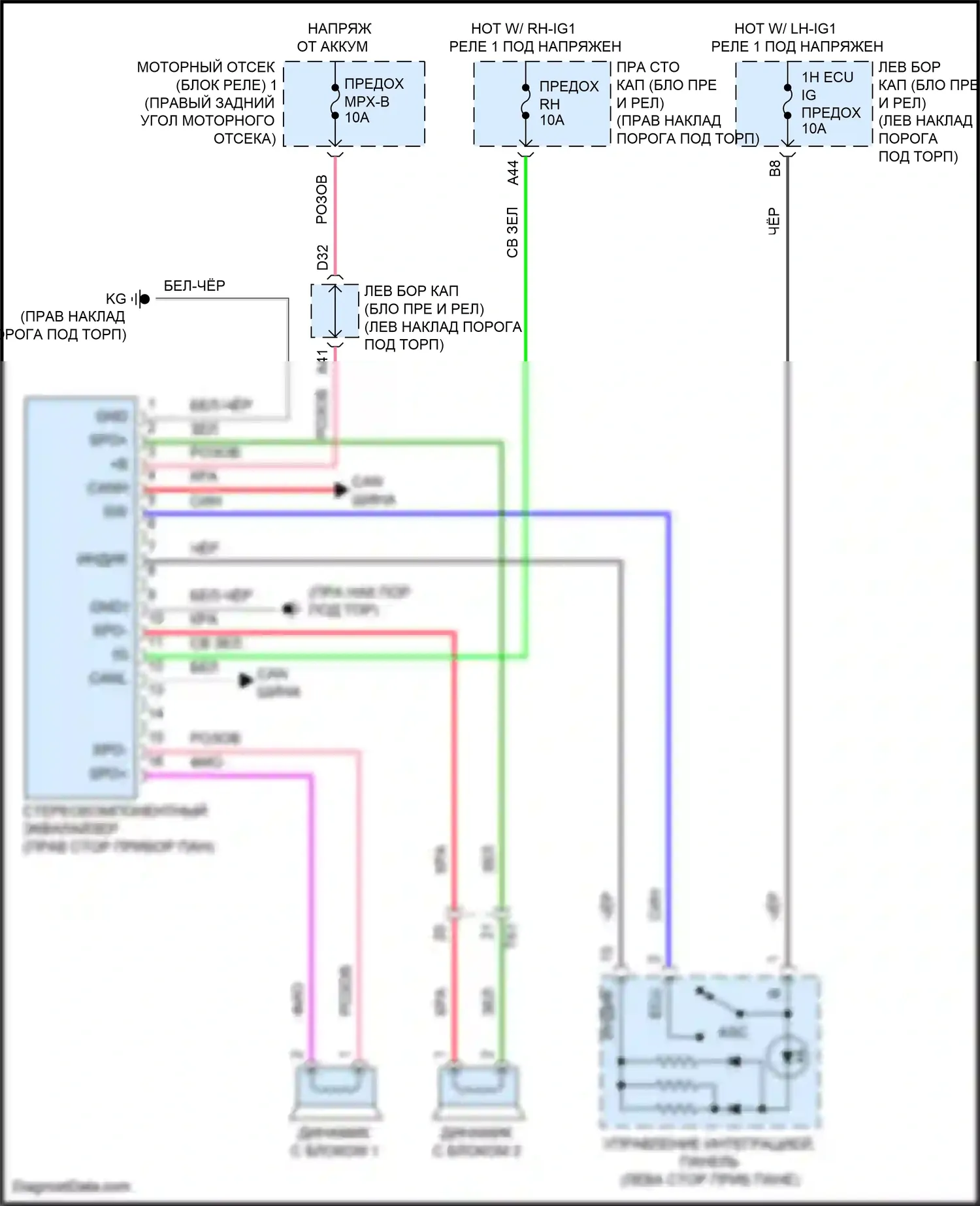

# Электросхема активного звукового контроля

Магнитола — Электросхема активного звукового контроля — Электросхема активного звукового контроля. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Память

# Электросхема наклона питания памяти и телескопического подключения питания

Память — Электросхема наклона питания памяти и телескопического подключения питания — Электросхема наклона питания памяти и телескопического подключения питания. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья памяти пассажира

# Электросхема сиденья памяти пассажира

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья памяти пассажира (1 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья памяти пассажира (2 из 2)

Память — Электросхема сиденья памяти пассажира — Электросхема сиденья памяти пассажира (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя

# Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (1 из 3)

Память — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (2 из 3)

Память — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (3 из 3)

Память — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 16 и 18-стороннее сиденье водителя (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя

# Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя (1 из 2)

Память — Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя (2 из 2)

Память — Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 10-стороннее сиденье водителя (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя

# Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (1 из 3)

Память — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (1 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (2 из 3)

Память — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (2 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (3 из 3)

Память — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя — Электросхема сиденья водителя с памятью, 18-стороннее сиденье водителя (3 из 3). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема сиденья памяти водителя

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

# Электросхема открытия багажника и лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (1 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема открытия багажника и лючка топливного бака (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака (2 из 2). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема устройства открытия и закрытия соединительной линии питания

Багажник, задняя дверь, лючок топливного бака — Электросхема устройства открытия и закрытия соединительной линии питания — Электросхема устройства открытия и закрытия соединительной линии питания. Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (5 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (6 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (7 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (8 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (9 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (9 из 9). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l

# Электросхема двигателя 3.5l (1 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (2 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (3 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (4 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (5 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (6 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (7 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (7 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (8 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (8 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (9 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (9 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (10 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (10 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 3.5l (11 из 11)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (11 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (1 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (1 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (2 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (2 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (3 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (3 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (4 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (4 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (5 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (5 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (6 из 6)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы — Электросхема двигатель 3.5л гибрид, электросхема гибридной системы (6 из 6). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (1 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (1 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (2 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (2 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (3 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (3 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (4 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (4 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (5 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (5 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (6 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (6 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (7 из 7)

Двигатель — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем — Электросхема двигатель 3.5л гибрид, электросхема органов управления двигателем (7 из 7). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l

# Электросхема двигателя 5.0l (1 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (1 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (2 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (2 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (3 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (3 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (4 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (4 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (5 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (5 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (6 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (6 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (7 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (7 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (8 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (8 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (9 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (9 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (10 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (10 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме

# Электросхема двигателя 5.0l (11 из 11)

Двигатель — Электросхема двигателя 5.0l — Электросхема двигателя 5.0l (11 из 11). Lexus GS IV рестайлинг (2015-2020)

Компоненты на схеме
