Электросхемы Lexus GS I (1993-1997)

30 систем 53 электросхемы 1171 компонент

Кондиционирование воздуха

# Электросхемы кондиционирования воздуха

# Электросхемы кондиционирования воздуха (1 из 2)

Кондиционирование воздуха — Электросхемы кондиционирования воздуха — Электросхемы кондиционирования воздуха (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхемы кондиционирования воздуха (2 из 2)

Кондиционирование воздуха — Электросхемы кондиционирования воздуха — Электросхемы кондиционирования воздуха (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs, с контролем тяги

# Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (1 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (2 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, с контролем тяги (3 из 3)

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, с контролем тяги — Электросхемы антиблокировочной системы abs, с контролем тяги (3 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхемы антиблокировочной системы abs, без контроля тяги

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs, без контроля тяги — Электросхемы антиблокировочной системы abs, без контроля тяги. Lexus GS I (1993-1997)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 2)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Сигнализации электросхема (2 из 2)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Can шина

Can шина — Can шина. Lexus GS I (1993-1997)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Lexus GS I (1993-1997)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Lexus GS I (1993-1997)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Lexus GS I (1993-1997)

Компоненты на схеме

Электроусилитель руля

# Силовой наклон и электросхема разводки телескопической рулевой колонки

Электроусилитель руля — Силовой наклон и электросхема разводки телескопической рулевой колонки — Силовой наклон и электросхема разводки телескопической рулевой колонки. Lexus GS I (1993-1997)

Компоненты на схеме

# Последовательная электросхема усилителя руля

Электроусилитель руля — Последовательная электросхема усилителя руля — Последовательная электросхема усилителя руля. Lexus GS I (1993-1997)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.0ls

# Электросхема двигателя 3.0ls (1 из 3)

Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (1 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема двигателя 3.0ls (2 из 3)

Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (2 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема двигателя 3.0ls (3 из 3)

Двигатель — Электросхема двигателя 3.0ls — Электросхема двигателя 3.0ls (3 из 3). Lexus GS I (1993-1997)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Lexus GS I (1993-1997)

Компоненты на схеме

Фары

# Электросхема фар, с дрелью

# Электросхема фар, с дрелью (1 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема фар, с дрелью (2 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Lexus GS I (1993-1997)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Lexus GS I (1993-1997)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Lexus GS I (1993-1997)

Компоненты на схеме

Подушки безопасности

# Электросхема электрического редуктора натяжения

Подушки безопасности — Электросхема электрического редуктора натяжения — Электросхема электрического редуктора натяжения. Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Lexus GS I (1993-1997)

Компоненты на схеме

Силовая антенна

# Электросхема силовой антенны

Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Lexus GS I (1993-1997)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 2)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Центральный замок

# Бесключевой доступ и сигнализации электросхема

# Бесключевой доступ и сигнализации электросхема (1 из 2)

Центральный замок — Бесключевой доступ и сигнализации электросхема — Бесключевой доступ и сигнализации электросхема (1 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

# Бесключевой доступ и сигнализации электросхема (2 из 2)

Центральный замок — Бесключевой доступ и сигнализации электросхема — Бесключевой доступ и сигнализации электросхема (2 из 2). Lexus GS I (1993-1997)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Lexus GS I (1993-1997)

Компоненты на схеме

Сиденья

# Электросхемы силового сиденья

Сиденья — Электросхемы силового сиденья — Электросхемы силового сиденья. Lexus GS I (1993-1997)

Компоненты на схеме

Складная крыша/люк

# Складная крыша/цепи штриховки

Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Lexus GS I (1993-1997)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Lexus GS I (1993-1997)

Компоненты на схеме

Магнитола

# Магнитола электросхем

Магнитола — Магнитола электросхем — Магнитола электросхем. Lexus GS I (1993-1997)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Lexus GS I (1993-1997)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Lexus GS I (1993-1997)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Lexus GS I (1993-1997)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Lexus GS I (1993-1997)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака. Lexus GS I (1993-1997)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Lexus GS I (1993-1997)

Компоненты на схеме

Дворники и омыватели

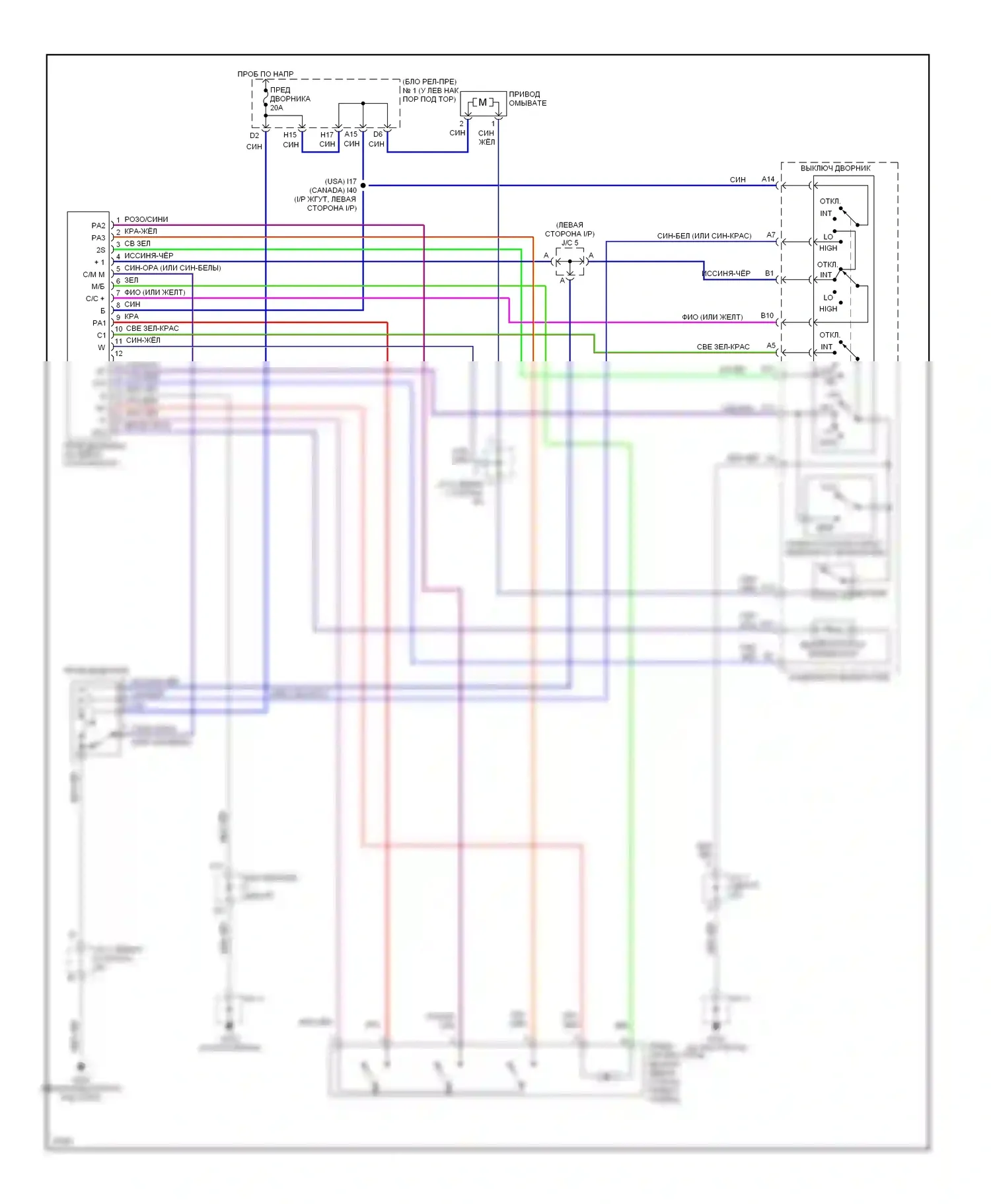

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Lexus GS I (1993-1997)

Компоненты на схеме

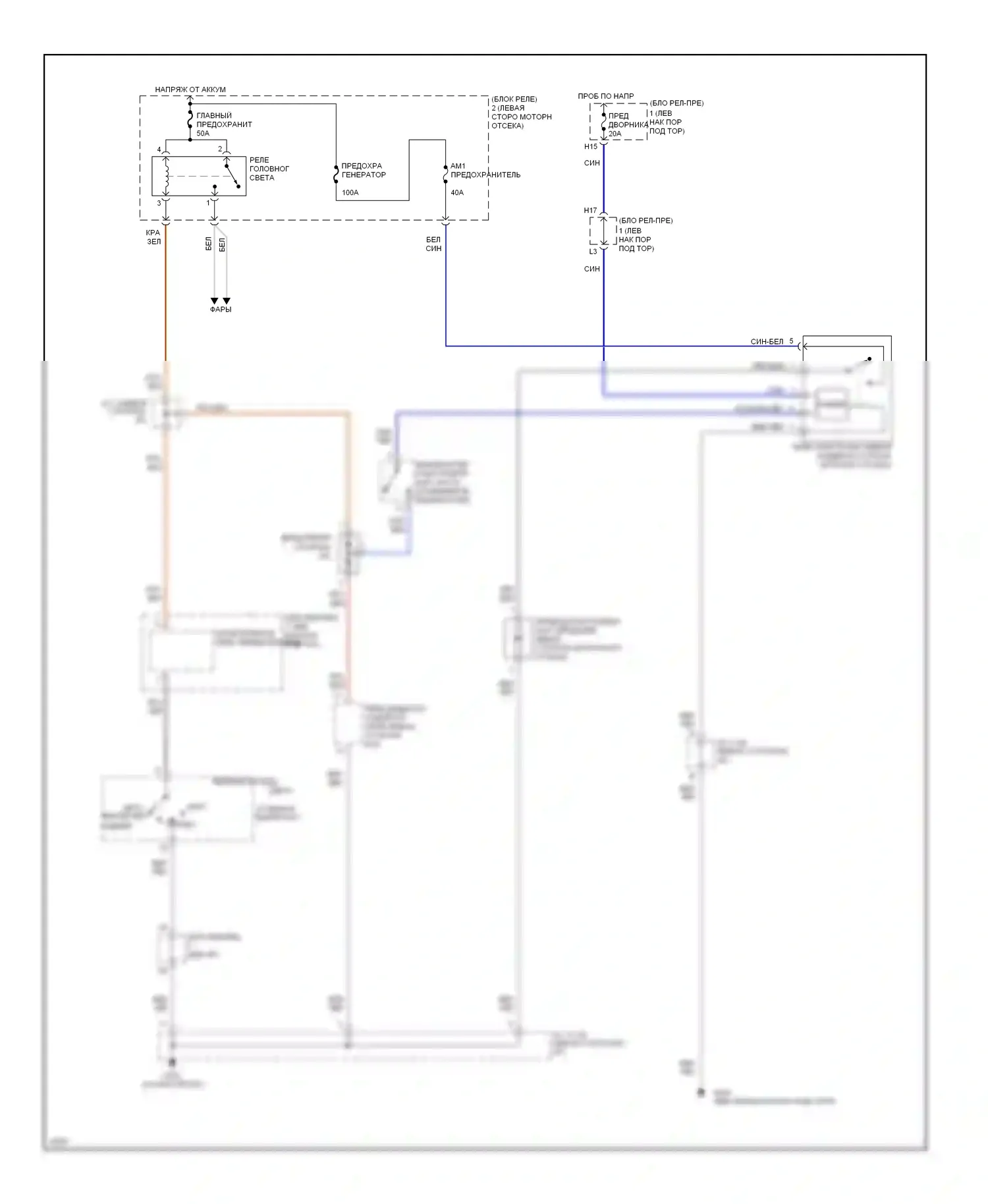

# Электросхема омывателя фар

Дворники и омыватели — Электросхема омывателя фар — Электросхема омывателя фар. Lexus GS I (1993-1997)

Компоненты на схеме
