Электросхемы Kia Stinger I рестайлинг (2020-2024)

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 5)

Войти

Компоненты на схеме

# Can шина электросхема (2 из 5)

Войти

Компоненты на схеме

# Can шина электросхема (3 из 5)

Войти

Компоненты на схеме

# Can шина электросхема (4 из 5)

Войти

Компоненты на схеме

# Can шина электросхема (5 из 5)

Войти

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема (3 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема (4 из 4)

Войти

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия дверей багажника и лючка топливного бака

Войти

Компоненты на схеме

# Электросхема силовой двери багажника

# Электросхема силовой двери багажника (1 из 2)

Войти

Компоненты на схеме

# Электросхема силовой двери багажника (2 из 2)

Войти

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Войти

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока встроенного управления

# Электросхема блока встроенного управления (1 из 2)

Войти

Компоненты на схеме

# Электросхема блока встроенного управления (2 из 2)

Войти

Компоненты на схеме

# Электросхема блока управления ips

# Электросхема блока управления ips (1 из 3)

Войти

Компоненты на схеме

# Электросхема блока управления ips (2 из 3)

Войти

Компоненты на схеме

# Электросхема блока управления ips (3 из 3)

Войти

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 10)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (10 из 10)

Войти

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.5л турбо

# Электросхема двигателя 2.5л турбо (1 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л турбо (2 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л турбо (3 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л турбо (4 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л турбо (5 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л турбо (6 из 6)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо

# Электросхема двигателя 3,3л турбо (1 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (2 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (3 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (4 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (5 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (6 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (7 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (8 из 9)

Войти

Компоненты на схеме

# Электросхема двигателя 3,3л турбо (9 из 9)

Войти

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

# Дворники и омыватели электросхема (1 из 2)

Войти

Компоненты на схеме

# Дворники и омыватели электросхема (2 из 2)

Войти

Компоненты на схеме

Клаксон

# Электросхема клаксона

Войти

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Войти

Компоненты на схеме

Коробка передач

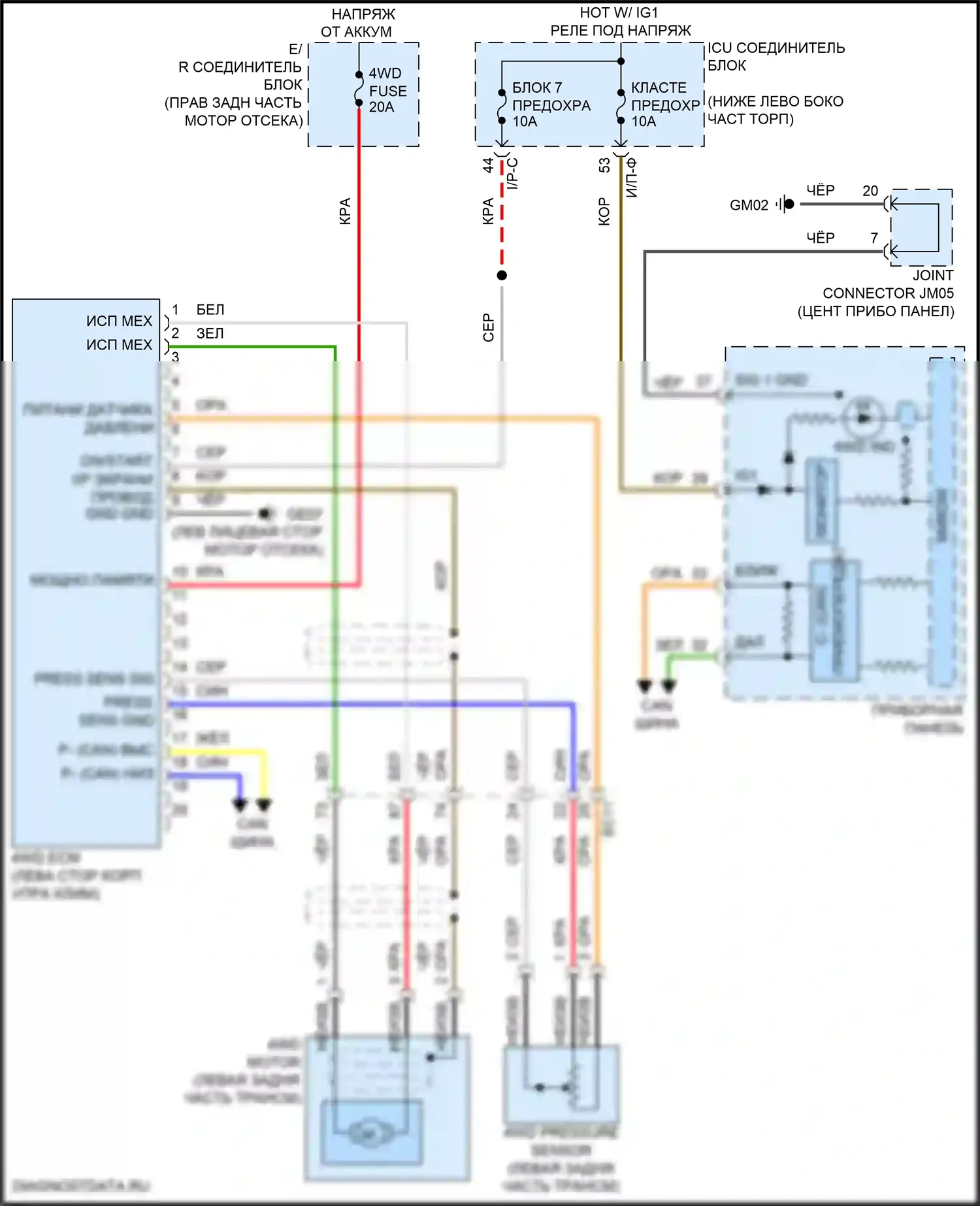

# Электросхема 4wd

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, h-matic

# Электросхема автоматической коробки передач, h-matic (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, h-matic (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, h-matic (3 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, сдвиг по проводам

# Электросхема автоматической коробки передач, сдвиг по проводам (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, сдвиг по проводам (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач, сдвиг по проводам (3 из 3)

Войти

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля (2 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля (3 из 3)

Войти

Компоненты на схеме

Магнитола

# Магнитола, без навигации и, с усилителем mobis

# Магнитола, без навигации и, с усилителем mobis (1 из 4)

Войти

Компоненты на схеме

# Магнитола, без навигации и, с усилителем mobis (2 из 4)

Войти

Компоненты на схеме

# Магнитола, без навигации и, с усилителем mobis (3 из 4)

Войти

Компоненты на схеме

# Магнитола, без навигации и, с усилителем mobis (4 из 4)

Войти

Компоненты на схеме

# Магнитола, без навигации, с усилителем премиум-класса

# Магнитола, без навигации, с усилителем премиум-класса (1 из 4)

Войти

Компоненты на схеме

# Магнитола, без навигации, с усилителем премиум-класса (3 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, без усилителя

# Магнитола, с навигацией, без усилителя (1 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, без усилителя (2 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, без усилителя (3 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, без усилителя (4 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем mobis

# Магнитола, с навигацией, с усилителем mobis (1 из 5)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем mobis (2 из 5)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем mobis (3 из 5)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем mobis (4 из 5)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем mobis (5 из 5)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем премиум-класса

# Магнитола, с навигацией, с усилителем премиум-класса (1 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем премиум-класса (2 из 4)

Войти

Компоненты на схеме

# Магнитола, с навигацией, с усилителем премиум-класса (3 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, без навигации, с усилителем премиум-класса

# Электросхема магнитолы, без навигации, с усилителем премиум-класса (2 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, без навигации, с усилителем премиум-класса (4 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, с навигацией, с усилителем премиум-класса

# Электросхема магнитолы, с навигацией, с усилителем премиум-класса (4 из 4)

Войти

Компоненты на схеме

# Электросхема радиопровода, без навигации и усилителя

# Электросхема радиопровода, без навигации и усилителя (1 из 3)

Войти

Компоненты на схеме

# Электросхема радиосистемы, без навигации и усилителя

# Электросхема радиосистемы, без навигации и усилителя (2 из 3)

Войти

Компоненты на схеме

# Электросхема радиосистемы, без навигации и усилителя (3 из 3)

Войти

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Войти

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Войти

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 3)

Войти

Компоненты на схеме

Память

# Электросхема зеркал памяти

Войти

Компоненты на схеме

# Электросхема наклона питания памяти и телескопического подключения питания

Войти

Компоненты на схеме

# Электросхема сиденья с памятью, без поясничной поддержки воздушной ячейки

# Электросхема сиденья с памятью, без поясничной поддержки воздушной ячейки (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья с памятью, без поясничной поддержки воздушной ячейки (2 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья с памятью, с поясничной поддержкой воздушной ячейки

# Электросхема сиденья с памятью, с поясничной поддержкой воздушной ячейки (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья с памятью, с поясничной поддержкой воздушной ячейки (2 из 2)

Войти

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Войти

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Войти

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Войти

Компоненты на схеме

# Электросхема утора

Войти

Компоненты на схеме

Приборная панель

# Электросхема лобового дисплея

Войти

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Войти

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 3)

Войти

Компоненты на схеме

# Сигнализации электросхема (2 из 3)

Войти

Компоненты на схеме

# Сигнализации электросхема (3 из 3)

Войти

Компоненты на схеме

Сиденья

# Питание водительского сиденья электросхема

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья

# Электросхема вентиляции сиденья (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья (2 из 2)

Войти

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений

Войти

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Войти

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

Войти

Компоненты на схеме

Системы помощи водителю

# Электросхема информационной системы в слепой зоне

Войти

Компоненты на схеме

# Электросхема камеры заднего вида

Войти

Компоненты на схеме

# Электросхема монитора кругового обзора

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя

# Электросхема навигации, без усилителя (1 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (2 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (3 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (4 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем mobis

# Электросхема навигации, с усилителем mobis (1 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем mobis (2 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем mobis (3 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем mobis (4 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем mobis (5 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем премиум-класса

# Электросхема навигации, с усилителем премиум-класса (1 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем премиум-класса (2 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем премиум-класса (3 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем премиум-класса (4 из 4)

Войти

Компоненты на схеме

# Электросхема парктроника

# Электросхема парктроника (1 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника (2 из 2)

Войти

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Войти

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Войти

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Войти

Компоненты на схеме

# Электросхема стартера

Войти

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, без задних автоматических стеклоподъемников

# Электросхема стеклоподъемников, без задних автоматических стеклоподъемников (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, без задних автоматических стеклоподъемников (2 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, с задними автоматическими стеклоподъемниками

# Электросхема стеклоподъемников, с задними автоматическими стеклоподъемниками (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, с задними автоматическими стеклоподъемниками (2 из 2)

Войти

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 6)

Войти

Компоненты на схеме

# Электросхема разводки массы (2 из 6)

Войти

Компоненты на схеме

# Электросхема разводки массы (3 из 6)

Войти

Компоненты на схеме

# Электросхема разводки массы (4 из 6)

Войти

Компоненты на схеме

# Электросхема разводки массы (5 из 6)

Войти

Компоненты на схеме

# Электросхема разводки массы (6 из 6)

Войти

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема зеркала питания

# Электросхема зеркала питания (1 из 2)

Войти

Компоненты на схеме

# Электросхема зеркала питания (2 из 2)

Войти

Компоненты на схеме

# Электросхема электрохромного зеркала

Войти

Компоненты на схеме

Фары

# Электросхема автоламп

# Электросхема автоламп (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп (3 из 3)

Войти

Компоненты на схеме

# Электросхема адаптивного переднего освещения

Войти

Компоненты на схеме

# Электросхема фар

# Электросхема фар (1 из 3)

Войти

Компоненты на схеме

# Электросхема фар (2 из 3)

Войти

Компоненты на схеме

# Электросхема фар (3 из 3)

Войти

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Войти

Компоненты на схеме

# Электросхема фонарей заднего хода

Войти

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (2 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (3 из 3)

Войти

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Войти

Компоненты на схеме

Электроусилитель руля

# Электросхема рулевой колонки с силовым наклоном

Войти

Компоненты на схеме

# Электросхема электроусилителя руля

Войти

Компоненты на схеме
