Электросхемы Kia Sorento IV рестайлинг (2023-2024)

Фары

# Электросхема автоламп, гибридная

# Электросхема автоламп, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп, кроме гибридной

# Электросхема автоламп, кроме гибридной (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп, кроме гибридной (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп, кроме гибридной (3 из 3)

Войти

Компоненты на схеме

# Электросхема фар, кроме гибридной

# Электросхема фар, кроме гибридной (1 из 3)

Войти

Компоненты на схеме

# Электросхема фар, кроме гибридной (2 из 3)

Войти

Компоненты на схеме

# Электросхема фар, кроме гибридной (3 из 3)

Войти

Компоненты на схеме

# Электросхема фар, гибридная

# Электросхема фар, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема фар, гибридная (2 из 2)

Войти

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема, гибридная

# Дворники и омыватели электросхема, гибридная (1 из 2)

Войти

Компоненты на схеме

# Дворники и омыватели электросхема, за исключением гибридной

# Дворники и омыватели электросхема, за исключением гибридной (1 из 2)

Войти

Компоненты на схеме

# Дворники и омыватели электросхема, за исключением гибридной (2 из 2)

Войти

Компоненты на схеме

# Дворники и омыватели электросхема соединений, гибридная

# Дворники и омыватели электросхема соединений, гибридная (2 из 2)

Войти

Компоненты на схеме

Освещение салона

# Электросхема освещения салона, гибридная

# Электросхема освещения салона, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема освещения салона, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема освещения салона, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема освещения приборов, гибридная

# Электросхема освещения приборов, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема освещения приборов, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборов, кроме гибридной

# Электросхема подсветки приборов, кроме гибридной (1 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборов, кроме гибридной (2 из 3)

Войти

Компоненты на схеме

# Электросхема подсветки приборов, кроме гибридной (3 из 3)

Войти

Компоненты на схеме

# Электросхема освещения салона, кроме гибридной

# Электросхема освещения салона, кроме гибридной (1 из 2)

Войти

Компоненты на схеме

# Электросхема освещения салона, кроме гибридной (2 из 2)

Войти

Компоненты на схеме

# Электросхема подсветки приборов, гибридная

# Электросхема подсветки приборов, гибридная (2 из 3)

Войти

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема, за исключением гибридной с epb

# Антиблокировочная система abs электросхема, за исключением гибридной с epb (1 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной с epb (2 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной с epb (3 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной с epb (4 из 4)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной без epb

# Антиблокировочная система abs электросхема, за исключением гибридной без epb (1 из 3)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной без epb (2 из 3)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, за исключением гибридной без epb (3 из 3)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема, гибридная

# Антиблокировочная система abs электросхема, гибридная (1 из 2)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема соединений, гибридная

# Антиблокировочная система abs электросхема соединений, гибридная (2 из 2)

Войти

Компоненты на схеме

Can шина

# Can шина электросхема, за исключением гибридной

# Can шина электросхема, за исключением гибридной (1 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (2 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (3 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (4 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (5 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (6 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, за исключением гибридной (7 из 7)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная

# Can шина электросхема, гибридная (1 из 6)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная (2 из 6)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная (3 из 6)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная (4 из 6)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная (5 из 6)

Войти

Компоненты на схеме

# Can шина электросхема, гибридная (6 из 6)

Войти

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол, гибридная

# Электросхема подогрева стекол, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема подогрева стекол, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электросхема подогрева стекол, кроме гибридных

# Электросхема подогрева стекол, кроме гибридных (1 из 2)

Войти

Компоненты на схеме

# Электросхема подогрева стекол, кроме гибридных (2 из 2)

Войти

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля, гибридная

# Электросхема круиз-контроля, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля, кроме гибридного

# Электросхема круиз-контроля, кроме гибридного (1 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля, кроме гибридного (2 из 3)

Войти

Компоненты на схеме

# Электросхема круиз-контроля, кроме гибридного (3 из 3)

Войти

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка, гибридная

Войти

Компоненты на схеме

# Электросхема складной крыши/люка, за исключением гибридной

Войти

Компоненты на схеме

Клаксон

# Электросхема клаксона, кроме гибридной

Войти

Компоненты на схеме

# Электросхема клаксона, гибридная

Войти

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы, кроме гибридной

# Электросхема разводки массы, кроме гибридной (1 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной

# Электросхема разводки массы, за исключением гибридной (2 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (3 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (4 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (5 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (6 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (7 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, за исключением гибридной (8 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная

# Электросхема разводки массы, гибридная (1 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (2 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (3 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (4 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (5 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (6 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (7 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы, гибридная (8 из 8)

Войти

Компоненты на схеме

Сигнализация

# Электросхема иммобилайзера, кроме гибрида без смарт-ключа

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, за исключением гибридной

# Электросхема с защитой от взлома, за исключением гибридной (1 из 4)

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, за исключением гибридной (2 из 4)

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, за исключением гибридной (3 из 4)

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, за исключением гибридной (4 из 4)

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, гибридная

# Электросхема с защитой от взлома, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема с защитой от взлома, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, гибрид без смарт-ключа

Войти

Компоненты на схеме

# Электросхема иммобилайзера, за исключением гибрида с системой интеллектуальных ключей

# Электросхема иммобилайзера, за исключением гибрида с системой интеллектуальных ключей (2 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, за исключением гибрида с системой интеллектуальных ключей (3 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, гибрид с системой интеллектуальных ключей

# Электросхема иммобилайзера, гибрид с системой интеллектуальных ключей (1 из 2)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, гибрид с системой интеллектуальных ключей (2 из 2)

Войти

Компоненты на схеме

# Электросхема защиты от взлома, гибридная

# Электросхема защиты от взлома, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, за исключением гибридного с интеллектуальной системой ключей

# Электросхема иммобилайзера, за исключением гибридного с интеллектуальной системой ключей (1 из 3)

Войти

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, кроме гибридной с усилителем

# Электросхема навигации, кроме гибридной с усилителем (1 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной с усилителем (2 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной с усилителем (3 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной с усилителем (4 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной с усилителем (5 из 6)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной с усилителем (6 из 6)

Войти

Компоненты на схеме

# Электросхема информационной системы в слепой зоне, за исключением гибридной

# Электросхема информационной системы в слепой зоне, за исключением гибридной (1 из 2)

Войти

Компоненты на схеме

# Электросхема информационной системы в слепой зоне, за исключением гибридной (2 из 2)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид с усилителем

# Электросхема навигации, гибрид с усилителем (1 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид с усилителем (2 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид с усилителем (3 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид с усилителем (4 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид без усилителя

# Электросхема навигации, гибрид без усилителя (1 из 3)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид без усилителя (2 из 3)

Войти

Компоненты на схеме

# Электросхема навигации, гибрид без усилителя (3 из 3)

Войти

Компоненты на схеме

# Электросхема камеры кругового обзора

Войти

Компоненты на схеме

# Электросхема парктроника, гибрид с pca

# Электросхема парктроника, гибрид с pca (1 из 3)

Войти

Компоненты на схеме

# Электросхема парктроника, гибрид с pca (2 из 3)

Войти

Компоненты на схеме

# Электросхема парктроника, гибрид с pca (3 из 3)

Войти

Компоненты на схеме

# Электросхема парктроника, кроме гибрида с адами

# Электросхема парктроника, кроме гибрида с адами (1 из 4)

Войти

Компоненты на схеме

# Электросхема парктроника, за исключением гибрида с adas

# Электросхема парктроника, за исключением гибрида с adas (2 из 4)

Войти

Компоненты на схеме

# Электросхема парктроника, гибрид без pca

# Электросхема парктроника, гибрид без pca (1 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника, гибрид без pca (2 из 2)

Войти

Компоненты на схеме

# Электросхема системы помощи водителю

Войти

Компоненты на схеме

# Электросхема помощника по парковке, кроме гибрида с адами

# Электросхема помощника по парковке, кроме гибрида с адами (3 из 4)

Войти

Компоненты на схеме

# Электросхема помощника по парковке, кроме гибрида с адами (4 из 4)

Войти

Компоненты на схеме

# Электросхема камеры переднего обзора

# Электросхема камеры переднего обзора (1 из 2)

Войти

Компоненты на схеме

# Электросхема камеры переднего обзора (2 из 2)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной без усилителя

# Электросхема навигации, кроме гибридной без усилителя (1 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной без усилителя (2 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной без усилителя (3 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной без усилителя (4 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, кроме гибридной без усилителя (5 из 5)

Войти

Компоненты на схеме

# Электросхема парктроника, за исключением гибрида без adas

# Электросхема парктроника, за исключением гибрида без adas (1 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника, за исключением гибрида без adas (2 из 2)

Войти

Компоненты на схеме

# Электросхема информационной системы в слепой зоне, гибридная

Войти

Компоненты на схеме

# Электросхема сигнализации о выезде с полосы движения

Войти

Компоненты на схеме

# Электросхема камеры заднего вида

Войти

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, гибрид с передним и задним авто вверх/вниз и стеклоподъемники безопасности

# Электросхема стеклоподъемников, гибрид с передним и задним авто вверх/вниз и стеклоподъемники безопасности (1 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с передним и задним авто вверх/вниз и стеклоподъемники безопасности (2 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с передним и задним авто вверх/вниз и стеклоподъемники безопасности (3 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с передним и задним авто вверх/вниз и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, за исключением гибридного с передним и задним авто вверх/вниз и стеклоподъемниками безопасности (1 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с передним и задним авто вверх/вниз и стеклоподъемниками безопасности (2 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с передним и задним авто вверх/вниз и стеклоподъемниками безопасности (3 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с фронтальным авто вверх/вниз и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, за исключением гибридного с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (1 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (2 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (3 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с фронтальным авто вверх/вниз и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, гибрид с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (1 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (2 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (3 из 3)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с функцией автоматического включения/выключения водителя и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, гибрид с функцией автоматического включения/выключения водителя и стеклоподъемниками безопасности (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, гибрид с функцией автоматического включения/выключения водителя и стеклоподъемниками безопасности (2 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с автоматическим включением/выключением водителя и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, за исключением гибридного с автоматическим включением/выключением водителя и стеклоподъемниками безопасности (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, за исключением гибридного с автоматическим включением/выключением водителя и стеклоподъемниками безопасности (2 из 2)

Войти

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля, гибрид

Войти

Компоненты на схеме

# Электросхема электроусилителя руля, кроме гибридного

Войти

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, гибридная

# Электросхема центрального замка, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка, кроме гибридного

# Электросхема центрального замка, кроме гибридного (1 из 4)

Войти

Компоненты на схеме

# Электросхема центрального замка, кроме гибридного (2 из 4)

Войти

Компоненты на схеме

# Электросхема центрального замка, кроме гибридного (3 из 4)

Войти

Компоненты на схеме

# Электросхема центрального замка, кроме гибридного (4 из 4)

Войти

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления ips, за исключением гибридного

# Электросхема блока управления ips, за исключением гибридного (1 из 2)

Войти

Компоненты на схеме

# Электросхема блока управления ips, за исключением гибридного (2 из 2)

Войти

Компоненты на схеме

# Электросхема интегрированного блока управления, за исключением гибридного

# Электросхема интегрированного блока управления, за исключением гибридного (1 из 2)

Войти

Компоненты на схеме

# Электросхема интегрированного блока управления, за исключением гибридного (2 из 2)

Войти

Компоненты на схеме

# Электросхема встроенного блока управления, гибридный

Войти

Компоненты на схеме

# Электросхема блока управления ips, гибридная

# Электросхема блока управления ips, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема блока управления ips, гибридная (2 из 2)

Войти

Компоненты на схеме

Приборная панель

# Электросхема головного дисплея, кроме гибридного

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 12,3-дюймовым жк-экраном

# Электросхема приборной панели, гибрид с 12,3-дюймовым жк-экраном (1 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 12,3-дюймовым жк-экраном (2 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 12,3-дюймовым жк-экраном (3 из 3)

Войти

Компоненты на схеме

# Электросхема головного дисплея, гибрид

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 4,2-дюймовым жк-экраном

# Электросхема приборной панели, за исключением гибридной с 4,2-дюймовым жк-экраном (1 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 4,2-дюймовым жк-экраном (2 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 4,2-дюймовым жк-экраном (3 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 4,2-дюймовым жк-экраном (4 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 12,3-дюймовым жк-дисплеем

# Электросхема приборной панели, за исключением гибридной с 12,3-дюймовым жк-дисплеем (1 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 12,3-дюймовым жк-дисплеем (2 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, за исключением гибридной с 12,3-дюймовым жк-дисплеем (3 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 4,2-дюймовым жк-экраном

# Электросхема приборной панели, гибрид с 4,2-дюймовым жк-экраном (1 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 4,2-дюймовым жк-экраном (2 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, гибрид с 4,2-дюймовым жк-экраном (3 из 3)

Войти

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей, за исключением гибридных

# Электросхема фар и фонарей, за исключением гибридных (1 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, за исключением гибридных (2 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, за исключением гибридных (3 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, за исключением гибридных (4 из 4)

Войти

Компоненты на схеме

# Электросхема буксировки прицепа, кроме гибридного

Войти

Компоненты на схеме

# Электросхема фар и фонарей, гибридная

# Электросхема фар и фонарей, гибридная (1 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, гибридная (2 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, гибридная (3 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей, гибридная (4 из 4)

Войти

Компоненты на схеме

# Электросхема фонарей заднего хода, гибридная

Войти

Компоненты на схеме

# Электросхема буксировки прицепа, гибрид

Войти

Компоненты на схеме

# Электросхема фонарей заднего хода, кроме гибридной

Войти

Компоненты на схеме

Управление зеркалами заднего вида

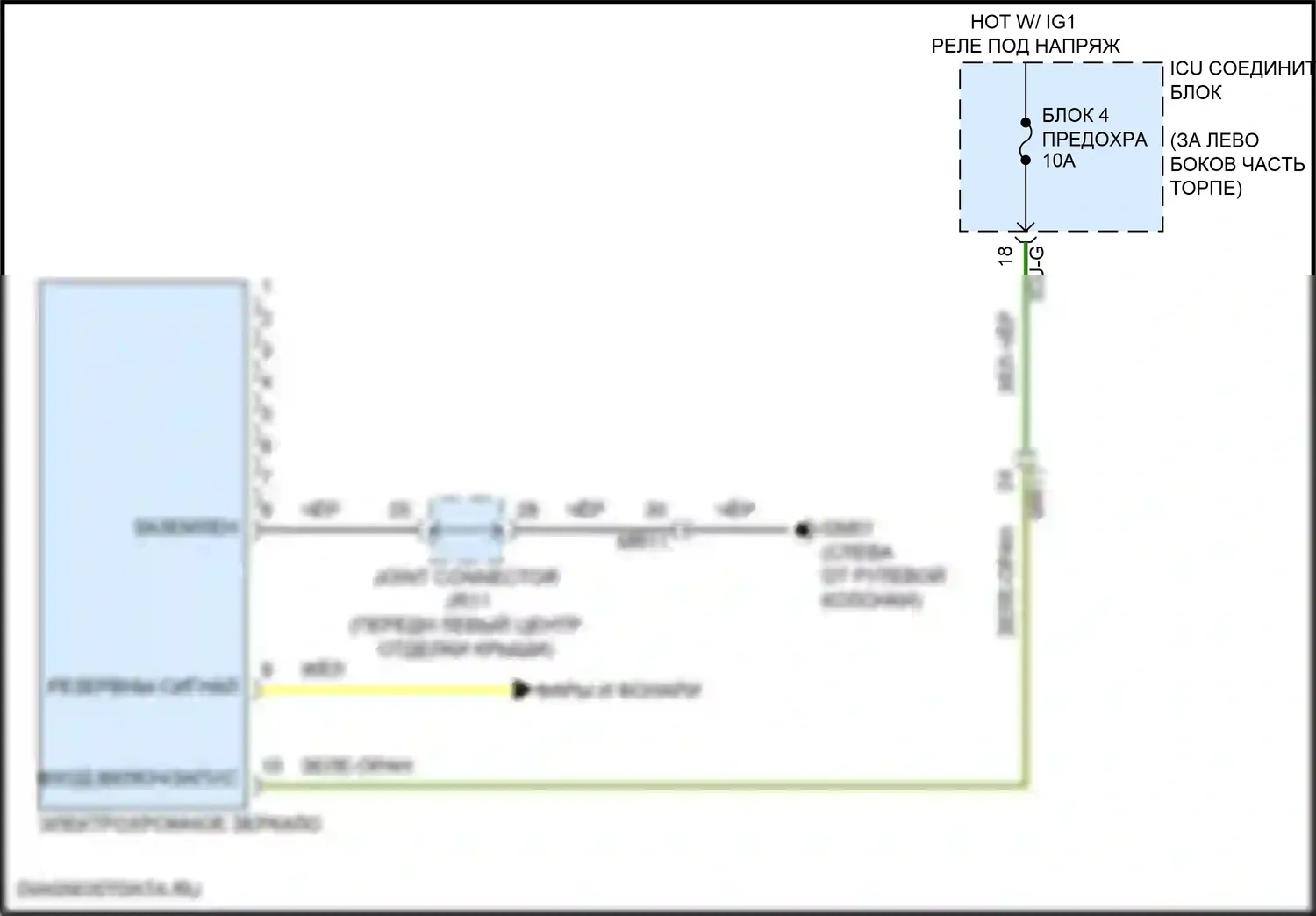

# Электросхема электрохромного зеркала, гибрид

Войти

Компоненты на схеме

# Электросхема электрохромного зеркала, кроме гибридного без dcm

Войти

Компоненты на схеме

# Управление зеркалами заднего вида электросхема, за исключением гибридной

Войти

Компоненты на схеме

# Электросхема управления зеркалами заднего вида, гибридная

# Электросхема управления зеркалами заднего вида, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электросхема электрохромного зеркала, кроме гибридного с dcm

Войти

Компоненты на схеме

# Управление зеркалами заднего вида электросхема, гибридная

# Управление зеркалами заднего вида электросхема, гибридная (1 из 2)

Войти

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема активных управление кузовом и подвеской

Войти

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности, гибридная

# Электросхема подушек безопасности, гибридная (1 из 3)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, гибридная (2 из 3)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, гибридная (3 из 3)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, кроме гибридной

# Электросхема подушек безопасности, кроме гибридной (1 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, кроме гибридной (2 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, кроме гибридной (3 из 4)

Войти

Компоненты на схеме

# Электросхема подушек безопасности, кроме гибридной (4 из 4)

Войти

Компоненты на схеме

Магнитола

# Электросхема магнитолы, кроме гибридной без усилителя

# Электросхема магнитолы, кроме гибридной без усилителя (1 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной без усилителя (2 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной без усилителя (3 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной без усилителя (4 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной без усилителя (5 из 5)

Войти

Компоненты на схеме

# Магнитола, гибридная без навигации, с усилителем

# Магнитола, гибридная без навигации, с усилителем (1 из 5)

Войти

Компоненты на схеме

# Магнитола, гибридная без навигации, с усилителем (2 из 5)

Войти

Компоненты на схеме

# Магнитола, гибридная без навигации, с усилителем (3 из 5)

Войти

Компоненты на схеме

# Магнитола, гибридная без навигации, с усилителем (4 из 5)

Войти

Компоненты на схеме

# Магнитола, гибридная без навигации, с усилителем (5 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем

# Электросхема магнитолы, кроме гибридной с усилителем (1 из 6)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем (2 из 6)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем (3 из 6)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем (4 из 6)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем (5 из 6)

Войти

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной с усилителем (6 из 6)

Войти

Компоненты на схеме

# Магнитола, гибрид без навигации и усилителя

# Магнитола, гибрид без навигации и усилителя (1 из 4)

Войти

Компоненты на схеме

# Магнитола, гибрид без навигации и усилителя (2 из 4)

Войти

Компоненты на схеме

# Магнитола, гибрид без навигации и усилителя (3 из 4)

Войти

Компоненты на схеме

# Магнитола, гибрид без навигации и усилителя (4 из 4)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией и усилителем

# Магнитола, гибридная с навигацией и усилителем (1 из 4)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией и усилителем (2 из 4)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией и усилителем (3 из 4)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией и усилителем (4 из 4)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией, без усилителя

# Магнитола, гибридная с навигацией, без усилителя (1 из 3)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией, без усилителя (2 из 3)

Войти

Компоненты на схеме

# Магнитола, гибридная с навигацией, без усилителя (3 из 3)

Войти

Компоненты на схеме

Предупреждение

# Электросхема, гибридная

# Электросхема, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электросхема, кроме гибридной

# Электросхема, кроме гибридной (1 из 3)

Войти

Компоненты на схеме

# Электросхема, кроме гибридной (2 из 3)

Войти

Компоненты на схеме

# Электросхема, кроме гибридной (3 из 3)

Войти

Компоненты на схеме

# Электросхема контроля давления в шинах, кроме гибридной

Войти

Компоненты на схеме

# Электросхема контроля давления в шинах, гибрид

Войти

Компоненты на схеме

Сиденья

# Электросхема пассажирского сиденья, гибридное 8-стороннее с переключателем

Войти

Компоненты на схеме

# Электросхема сиденья пассажира сила, ожидаемый гибрид 10-way

Войти

Компоненты на схеме

# Питание водительского сиденья электросхема соединений, кроме гибридный 10-сторонний

Войти

Компоненты на схеме

# Электросхема вентиляции сидений, гибридная

# Электросхема вентиляции сидений, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сидений, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электросхема складного сиденья второго ряда, ожидаемый гибрид

Войти

Компоненты на схеме

# Электросхема пассажирского сиденья, гибридное 10-стороннее с переключателем

Войти

Компоненты на схеме

# Электросхема складного сиденья второго ряда, гибрид

Войти

Компоненты на схеме

# Электросхема рулевого колеса с подогревом, гибрид

Войти

Компоненты на схеме

# Электросхема питания водительского сиденья, гибридный 10-сторонний

Войти

Компоненты на схеме

# Электросхема пассажирского сиденья с электроприводом, гибридная, 8-ходовая, без переключателя

Войти

Компоненты на схеме

# Питание водительского сиденья электросхема соединений, гибридная, 8-ходовая

Войти

Компоненты на схеме

# Питание водительского сиденья электросхема соединений, гибридная, двухходовая

Войти

Компоненты на схеме

# Поясничная электросхема

Войти

Компоненты на схеме

# Подогрев руля электросхема, ожидать гибрида

Войти

Компоненты на схеме

# Электросхема вентиляции сидений, ожидаемый гибрид

# Электросхема вентиляции сидений, ожидаемый гибрид (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сидений, ожидаемый гибрид (2 из 2)

Войти

Компоненты на схеме

# Электросхема пассажирского сиденья с электроприводом, гибридный 10-ходовой без переключателя

Войти

Компоненты на схеме

# Электросхема сиденья пассажира сила, ожидайте гибридного 8-way

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений, ожидаемый гибрид

Войти

Компоненты на схеме

# Электросхема сидений с подогревом сзади, ожидаемый гибрид

Войти

Компоненты на схеме

# Электросхема заднего подогрева сидений, гибрид

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений, гибрид

Войти

Компоненты на схеме

# Питание водительского сиденья электросхема соединений, кроме гибридный 8-сторонний

Войти

Компоненты на схеме

Память

# Память сиденья электросхема, ожидаемый гибрид

# Память сиденья электросхема, ожидаемый гибрид (1 из 3)

Войти

Компоненты на схеме

# Память сиденья электросхема, ожидаемый гибрид (3 из 3)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, гибридная 14-сторонняя

# Электросхема сиденья памяти, гибридная 14-сторонняя (1 из 3)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, гибридная 14-сторонняя (2 из 3)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, гибридная 14-сторонняя (3 из 3)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, ожидаемый гибрид

# Электросхема сиденья памяти, ожидаемый гибрид (2 из 3)

Войти

Компоненты на схеме

# Электросхема памяти зеркал, гибридная

# Электросхема памяти зеркал, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема памяти зеркал, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, гибридная 10-сторонняя

# Электросхема сиденья памяти, гибридная 10-сторонняя (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти, гибридная 10-сторонняя (2 из 2)

Войти

Компоненты на схеме

# Электросхема памяти зеркал, ожидать гибрид

# Электросхема памяти зеркал, ожидать гибрид (2 из 2)

Войти

Компоненты на схеме

# Электросхема памяти зеркал, ожидаемый гибрид

# Электросхема памяти зеркал, ожидаемый гибрид (1 из 2)

Войти

Компоненты на схеме

Блокировка селектора

# Электрическая электросхема ручника, гибрид

Войти

Компоненты на схеме

# Электросхема блокировки селектора, кроме гибридной

Войти

Компоненты на схеме

# Электросхема блокировки селектора, гибридная

# Электросхема блокировки селектора, гибридная (1 из 2)

Войти

Компоненты на схеме

# Электросхема блокировки селектора, гибридная (2 из 2)

Войти

Компоненты на схеме

# Электрическая электросхема ручника, кроме гибридного

Войти

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле, кроме гибридного

# Электросхема блока предохранителей реле, кроме гибридного (1 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (2 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (3 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (4 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (5 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (6 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (7 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (8 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (9 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (10 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (11 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного

# Электросхема блока предохранителей реле, гибридного (1 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (2 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (3 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (4 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (5 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (6 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (7 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (8 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (9 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (10 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (11 из 12)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (12 из 12)

Войти

Компоненты на схеме

Коробка передач 1,6л турбо гибрид

# 1,6-литровый турбогибрид, электросхема автоматической коробки передач

# 1,6-литровый турбогибрид, электросхема автоматической коробки передач (1 из 3)

Войти

Компоненты на схеме

# 1,6-литровый турбогибрид, электросхема автоматической коробки передач (2 из 3)

Войти

Компоненты на схеме

# 1,6-литровый турбогибрид, электросхема автоматической коробки передач (3 из 3)

Войти

Компоненты на схеме

# 1,6-литровый турбогибрид, электросхема 4wd

Войти

Компоненты на схеме

Коробка передач 1,6л турбо-подключаемый гибрид

# 1,6-литровый турбо-подключаемый гибрид, электросхема автоматической коробки передач

# 1,6-литровый турбо-подключаемый гибрид, электросхема автоматической коробки передач (1 из 3)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема автоматической коробки передач (2 из 3)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема автоматической коробки передач (3 из 3)

Войти

Компоненты на схеме

# 1.6л турбо подключаемый гибрид, 4wd электросхема соединений

Войти

Компоненты на схеме

Коробка передач 2.5л

# 2,5л, электросхема соединений автоматической коробки передач

# 2,5л, электросхема соединений автоматической коробки передач (1 из 3)

Войти

Компоненты на схеме

# 2.5l, электросхема соединений автоматической коробки передач

# 2.5l, электросхема соединений автоматической коробки передач (2 из 3)

Войти

Компоненты на схеме

# 2.5l, электросхема соединений автоматической коробки передач (3 из 3)

Войти

Компоненты на схеме

# 2.5l, 4wd электросхема

Войти

Компоненты на схеме

Коробка передач 2.5л турбо

# 2,5л турбо, электросхема автоматической коробки передач

# 2,5л турбо, электросхема автоматической коробки передач (1 из 3)

Войти

Компоненты на схеме

# 2,5л турбо, электросхема автоматической коробки передач (2 из 3)

Войти

Компоненты на схеме

# 2,5л турбо, электросхема автоматической коробки передач (3 из 3)

Войти

Компоненты на схеме

# 2.5л турбо, 4wd электросхема

Войти

Компоненты на схеме

Вентилятор охлаждения 1.6л турбо гибрид

# 1,6л турбо-гибрид, электросхема вентилятора охлаждения

# 1,6л турбо-гибрид, электросхема вентилятора охлаждения (1 из 2)

Войти

Компоненты на схеме

# 1,6л турбо-гибрид, электросхема вентилятора охлаждения (2 из 2)

Войти

Компоненты на схеме

Вентилятор охлаждения 1.6л турбо-подключаемый гибрид

# 1.6l турбо подключаемый гибрид, электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Вентилятор охлаждения 2.5л

# 2,5л, электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Вентилятор охлаждения 2.5л турбо

# 2,5л турбо, электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Стартер/генератор 2.5л

# 2,5л, электросхема стартера, без смарт-ключа

Войти

Компоненты на схеме

# 2.5l, электросхема генератора

Войти

Компоненты на схеме

# 2.5l, электросхема стартера, с интеллектуальным ключом

Войти

Компоненты на схеме

Стартер/генератор 2.5л турбо

# 2,5л турбо, электросхема стартера, без смарт-ключа

Войти

Компоненты на схеме

# 2.5л турбо, электросхема стартера, с умным ключом

Войти

Компоненты на схеме

# 2,5л турбо, электросхема генератора

Войти

Компоненты на схеме

Кондиционер 1.6л турбо гибрид

# 1.6л турбо гибрид, задняя электросхема кондиционера

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (1 из 6)

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (2 из 6)

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (3 из 6)

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (4 из 6)

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (5 из 6)

Войти

Компоненты на схеме

# 1.6л турбо гибрид, автоматическая электросхема кондиционера (6 из 6)

Войти

Компоненты на схеме

Кондиционер 1.6л турбо подключаемый гибрид

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (1 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (2 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (3 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (4 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (5 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (6 из 7)

Войти

Компоненты на схеме

# 1,6-литровый турбо-подключаемый гибрид, электросхема климат контроля (7 из 7)

Войти

Компоненты на схеме

# 1.6л турбо подключаемый гибрид, задняя электросхема кондиционера

Войти

Компоненты на схеме

Кондиционер 2.5л

# 2.5л, электросхема заднего кондиционера

Войти

Компоненты на схеме

# 2.5л, электросхема ручного кондиционера

# 2.5л, электросхема ручного кондиционера (1 из 4)

Войти

Компоненты на схеме

# 2.5л, электросхема ручного кондиционера (2 из 4)

Войти

Компоненты на схеме

# 2.5л, электросхема ручного кондиционера (3 из 4)

Войти

Компоненты на схеме

# 2.5л, электросхема ручного кондиционера (4 из 4)

Войти

Компоненты на схеме

# 2.5л, электросхема климат контроля

# 2.5л, электросхема климат контроля (1 из 5)

Войти

Компоненты на схеме

# 2.5л, электросхема климат контроля (2 из 5)

Войти

Компоненты на схеме

# 2.5л, электросхема климат контроля (3 из 5)

Войти

Компоненты на схеме

# 2.5л, электросхема климат контроля (4 из 5)

Войти

Компоненты на схеме

# 2.5л, электросхема климат контроля (5 из 5)

Войти

Компоненты на схеме

Кондиционер 2.5л турбо

# 2.5л турбо, автоматическая электросхема кондиционера

# 2.5л турбо, автоматическая электросхема кондиционера (1 из 5)

Войти

Компоненты на схеме

# 2.5л турбо, автоматическая электросхема кондиционера (2 из 5)

Войти

Компоненты на схеме

# 2.5л турбо, автоматическая электросхема кондиционера (3 из 5)

Войти

Компоненты на схеме

# 2.5л турбо, автоматическая электросхема кондиционера (4 из 5)

Войти

Компоненты на схеме

# 2.5л турбо, автоматическая электросхема кондиционера (5 из 5)

Войти

Компоненты на схеме

# 2.5л турбо, ручная электросхема кондиционера

# 2.5л турбо, ручная электросхема кондиционера (1 из 4)

Войти

Компоненты на схеме

# 2.5л турбо, ручная электросхема кондиционера (2 из 4)

Войти

Компоненты на схеме

# 2.5л турбо, ручная электросхема кондиционера (3 из 4)

Войти

Компоненты на схеме

# 2.5л турбо, ручная электросхема кондиционера (4 из 4)

Войти

Компоненты на схеме

# 2.5л турбо, задняя электросхема кондиционера

Войти

Компоненты на схеме

Двигатель

# Электросхема двигатель 1.6л турбо гибрид, электросхема электропроводки масляного насоса

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (1 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (2 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (3 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (4 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (5 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (6 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо гибрид, электросхема управления гибридом (7 из 7)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (1 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (2 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (3 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (4 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (5 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (6 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (7 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1,6л турбогибрида, электросхема органов управления двигателем (8 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (1 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (2 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (3 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (4 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (5 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (6 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (7 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема органов управления двигателем (8 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l turbo plug-in hybrid, электросхема гибридного управления

# Электросхема двигателя 1.6l turbo plug-in hybrid, электросхема гибридного управления (5 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l turbo plug-in hybrid, электросхема гибридного управления (9 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l turbo plug-in hybrid, электросхема гибридного управления (11 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (3 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (4 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (6 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (7 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (8 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6l турбо подключаемый гибрид, гибридная электросхема управления (12 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема электропроводки масляного насоса

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема гибридного управления

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема гибридного управления (1 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема гибридного управления (2 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 1.6л турбо подключаемый гибрид, электросхема гибридного управления (10 из 12)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (1 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (2 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (3 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (4 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (5 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (6 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (7 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5l, электросхема органов управления двигателем (8 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 2.5л, электросхема электропроводки масляного насоса

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (1 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (2 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (3 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (4 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (5 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (6 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (7 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема органов управления двигателем (8 из 8)

Войти

Компоненты на схеме

# Электросхема двигатель 2.5л турбо, электросхема электропроводки масляного насоса

Войти

Компоненты на схеме

Багажник, дверь багажника, лючок топливного бака 1,6л турбо гибрид

# 1,6-литровый турбогибрид, электросхема задней двери багажника

# 1,6-литровый турбогибрид, электросхема задней двери багажника (2 из 2)

Войти

Компоненты на схеме

# Электросхема турбогибрида 1.6л, двери багажника и лючка топливного бака

Войти

Компоненты на схеме

# 1,6-литровый турбогибрид, силовая электросхема двери багажника

# 1,6-литровый турбогибрид, силовая электросхема двери багажника (1 из 2)

Войти

Компоненты на схеме

Багажник, дверь багажника, лючок топливного бака 1,6л турбо подключаемый гибрид

# 1,6л турбо-подключаемый гибрид, силовая электросхема двери багажника

# 1,6л турбо-подключаемый гибрид, силовая электросхема двери багажника (1 из 2)

Войти

Компоненты на схеме

# 1,6л турбо-подключаемый гибрид, силовая электросхема двери багажника (2 из 2)

Войти

Компоненты на схеме

# Электросхема 1.6л гибридного турбовентиляторного двигателя, двери багажника и лючка топливного бака

Войти

Компоненты на схеме

Багажник, дверь багажника, лючок топливного бака 2,5л

# 2.5l, электросхема двери багажника

# 2.5l, электросхема двери багажника (1 из 2)

Войти

Компоненты на схеме

# 2.5l, электросхема двери багажника (2 из 2)

Войти

Компоненты на схеме

# 2.5л, электросхема открытия дверей багажника и лючка топливного бака

Войти

Компоненты на схеме

Багажник, дверь багажника, лючок топливного бака 2,5л турбо

# 2,5л турбо, мощность дверь багажника электросхема

# 2,5л турбо, мощность дверь багажника электросхема (1 из 2)

Войти

Компоненты на схеме

# 2,5л турбо, мощность дверь багажника электросхема (2 из 2)

Войти

Компоненты на схеме

# 2.5л электросхема открытия люков турбонаддувадвери багажника и топливного бака

Войти

Компоненты на схеме
