Электросхемы Kia Sorento I рестайлинг (2006-2011)

29 систем 62 электросхемы 1034 компонента

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема нагревателя

Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с esc

Антиблокировочная система abs — Антиблокировочная система abs электросхема с esc — Антиблокировочная система abs электросхема с esc. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без esc

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без esc — Антиблокировочная система abs электросхема, без esc. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Сигнализация

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Подогрев стекол

# Электросхема обогреваемого лобового стекла

Подогрев стекол — Электросхема обогреваемого лобового стекла — Электросхема обогреваемого лобового стекла. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема заднего подогрева и обогреваемых зеркал

Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.3l

# Электросхема двигателя 3.3l (1 из 5)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (1 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.3l (2 из 5)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (2 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.3l (3 из 5)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (3 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.3l (4 из 5)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (4 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.3l (5 из 5)

Двигатель — Электросхема двигателя 3.3l — Электросхема двигателя 3.3l (5 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.8l

# Электросхема двигателя 3.8l (1 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (1 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.8l (2 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (2 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.8l (3 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (3 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.8l (4 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (4 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема двигателя 3.8l (5 из 5)

Двигатель — Электросхема двигателя 3.8l — Электросхема двигателя 3.8l (5 из 5). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема разводки массы (2 из 2)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Фары

# Электросхема фар, с дрелью

# Электросхема фар, с дрелью (1 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема фар, с дрелью (2 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Приборная панель

# Электросхема часов

Приборная панель — Электросхема часов — Электросхема часов. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Системы помощи водителю

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

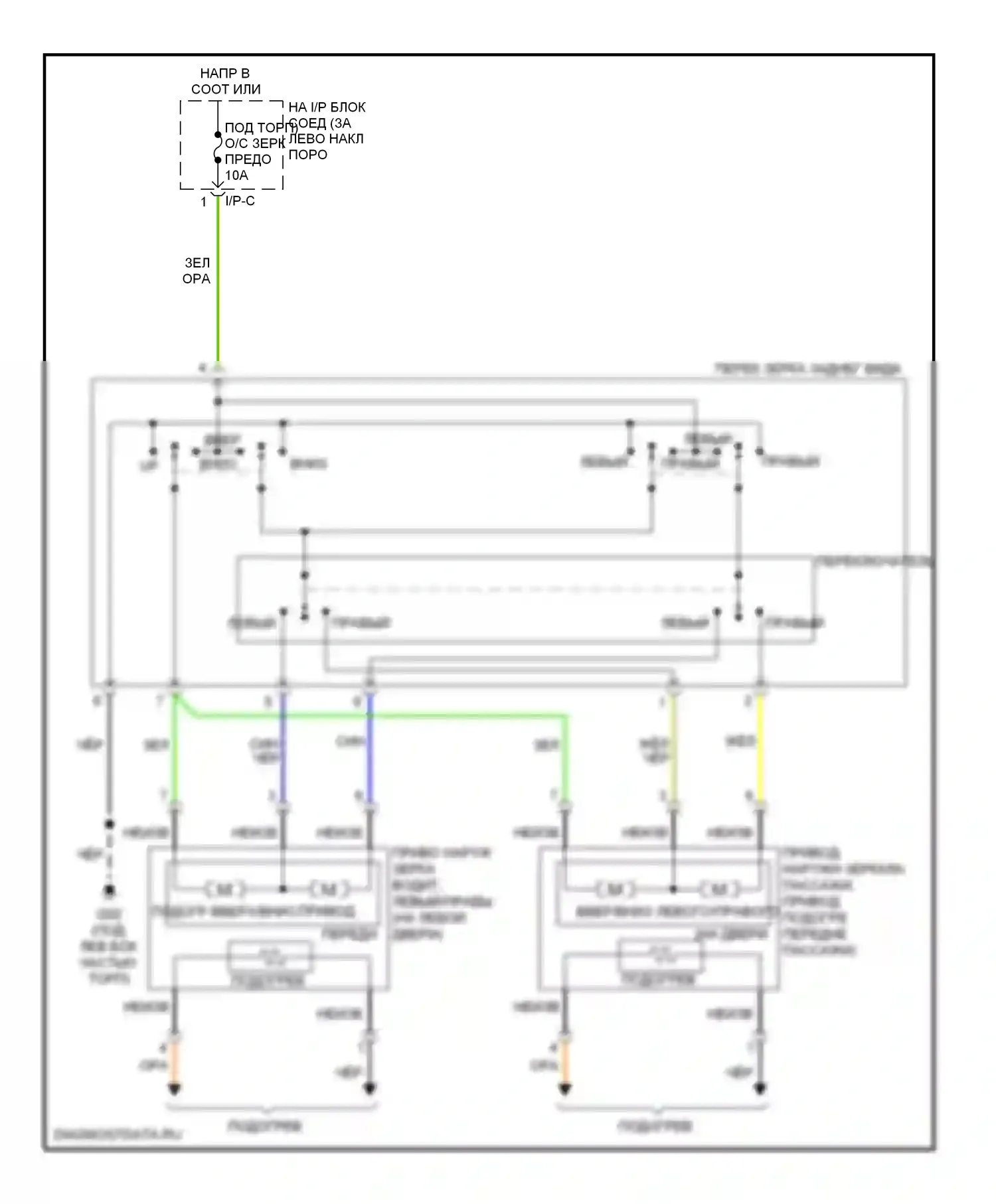

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Сиденья

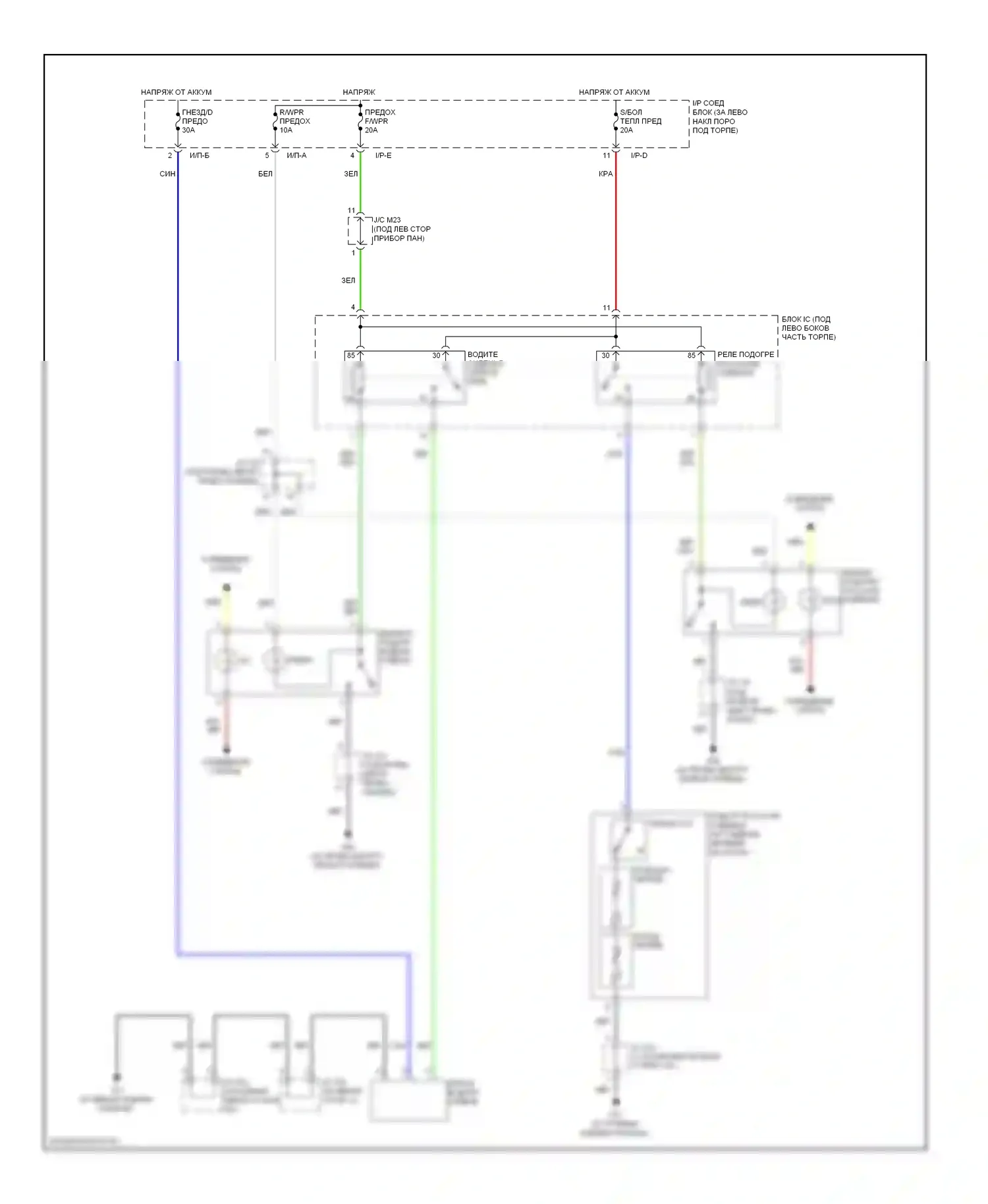

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Стеклоподъемники

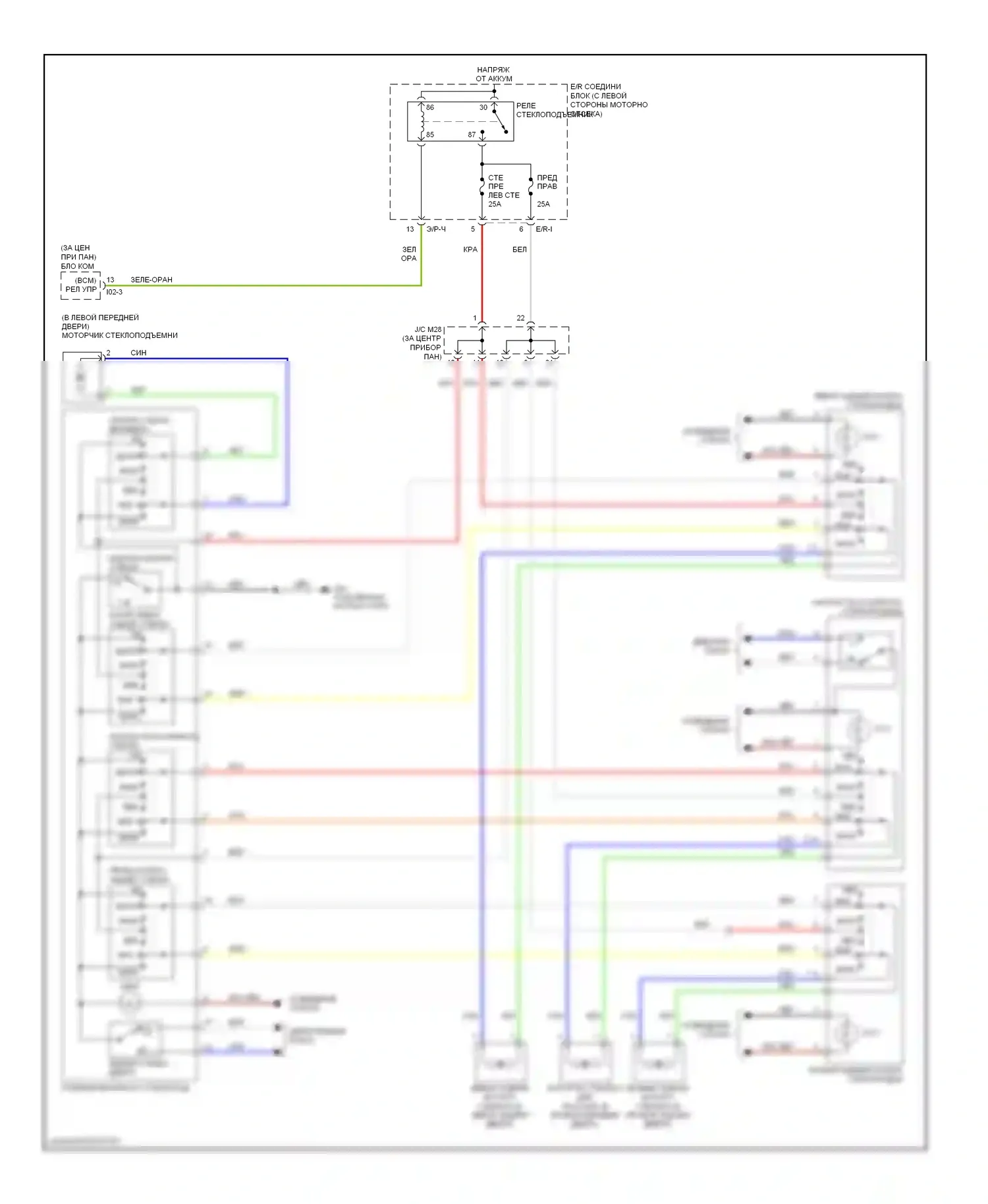

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Магнитола

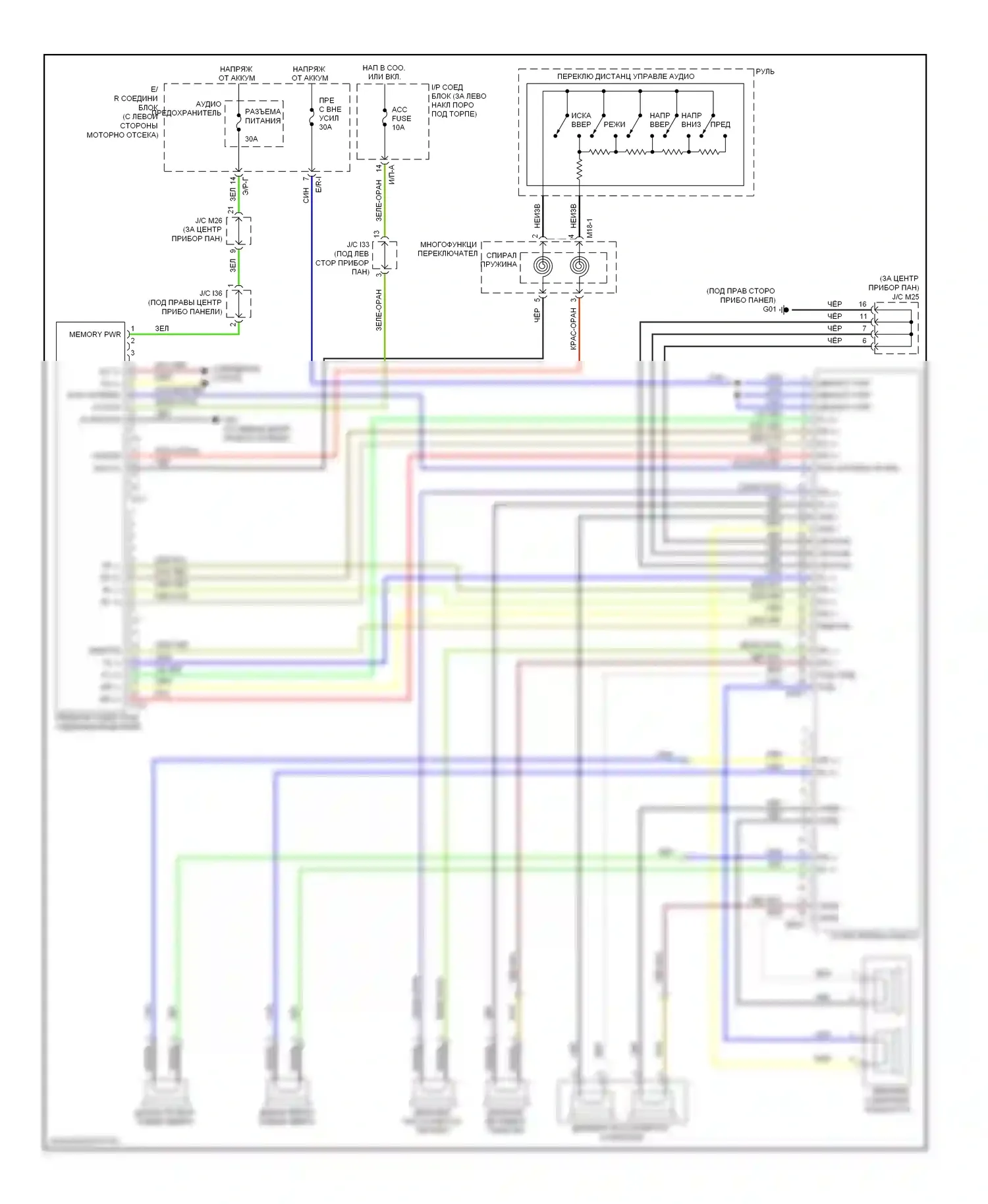

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Коробка передач

# Электросхема 4wd, с tod

Коробка передач — Электросхема 4wd, с tod — Электросхема 4wd, с tod. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема 4wd, без tod

Коробка передач — Электросхема 4wd, без tod — Электросхема 4wd, без tod. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема выпуска двери багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема выпуска двери багажника — Электросхема выпуска двери багажника. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Kia Sorento I рестайлинг (2006-2011)

Компоненты на схеме
