Электросхемы Kia Rio II (2005-2009)

27 систем 56 электросхем 925 компонентов
Содержание — 27 систем, 56 схем
Can шина
Антиблокировочная система abs
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Kia Rio II (2005-2009)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Kia Rio II (2005-2009)
    Компоненты на схеме

      Блоки управления кузовом

      # Электросхема блоков управления кузовом

      Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Kia Rio II (2005-2009)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        # Электросхема блока предохранителей реле (1 из 4)

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Kia Rio II (2005-2009)
        Компоненты на схеме

          # Электросхема блока предохранителей реле (2 из 4)

          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Kia Rio II (2005-2009)
          Компоненты на схеме

            # Электросхема блока предохранителей реле (3 из 4)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Kia Rio II (2005-2009)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (4 из 4)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Kia Rio II (2005-2009)
              Компоненты на схеме

                Вентилятор охлаждения

                # Электросхема вентилятора охлаждения

                Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Kia Rio II (2005-2009)
                Компоненты на схеме

                  Двигатель

                  # Электросхема двигателя 1.6l, ручной коробки передач

                  # Электросхема двигателя 1.6l, ручной коробки передач (1 из 3)

                  Двигатель — Электросхема двигателя 1.6l, ручной коробки передач — Электросхема двигателя 1.6l, ручной коробки передач (1 из 3). Kia Rio II (2005-2009)
                  Компоненты на схеме

                    # Электросхема двигателя 1.6l, ручной коробки передач (2 из 3)

                    Двигатель — Электросхема двигателя 1.6l, ручной коробки передач — Электросхема двигателя 1.6l, ручной коробки передач (2 из 3). Kia Rio II (2005-2009)
                    Компоненты на схеме

                      # Электросхема двигателя 1.6l, ручной коробки передач (3 из 3)

                      Двигатель — Электросхема двигателя 1.6l, ручной коробки передач — Электросхема двигателя 1.6l, ручной коробки передач (3 из 3). Kia Rio II (2005-2009)
                      Компоненты на схеме

                        # Электросхема двигателя 1.6л, автомат коробки передач

                        # Электросхема двигателя 1.6л, автомат коробки передач (1 из 5)

                        Двигатель — Электросхема двигателя 1.6л, автомат коробки передач — Электросхема двигателя 1.6л, автомат коробки передач (1 из 5). Kia Rio II (2005-2009)
                        Компоненты на схеме

                          # Электросхема двигателя 1.6л, автомат коробки передач (2 из 5)

                          Двигатель — Электросхема двигателя 1.6л, автомат коробки передач — Электросхема двигателя 1.6л, автомат коробки передач (2 из 5). Kia Rio II (2005-2009)
                          Компоненты на схеме

                            # Электросхема двигателя 1.6л, автомат коробки передач (3 из 5)

                            Двигатель — Электросхема двигателя 1.6л, автомат коробки передач — Электросхема двигателя 1.6л, автомат коробки передач (3 из 5). Kia Rio II (2005-2009)
                            Компоненты на схеме

                              # Электросхема двигателя 1.6л, автомат коробки передач (4 из 5)

                              Двигатель — Электросхема двигателя 1.6л, автомат коробки передач — Электросхема двигателя 1.6л, автомат коробки передач (4 из 5). Kia Rio II (2005-2009)
                              Компоненты на схеме

                                # Электросхема двигателя 1.6л, автомат коробки передач (5 из 5)

                                Двигатель — Электросхема двигателя 1.6л, автомат коробки передач — Электросхема двигателя 1.6л, автомат коробки передач (5 из 5). Kia Rio II (2005-2009)
                                Компоненты на схеме

                                  Дворники и омыватели

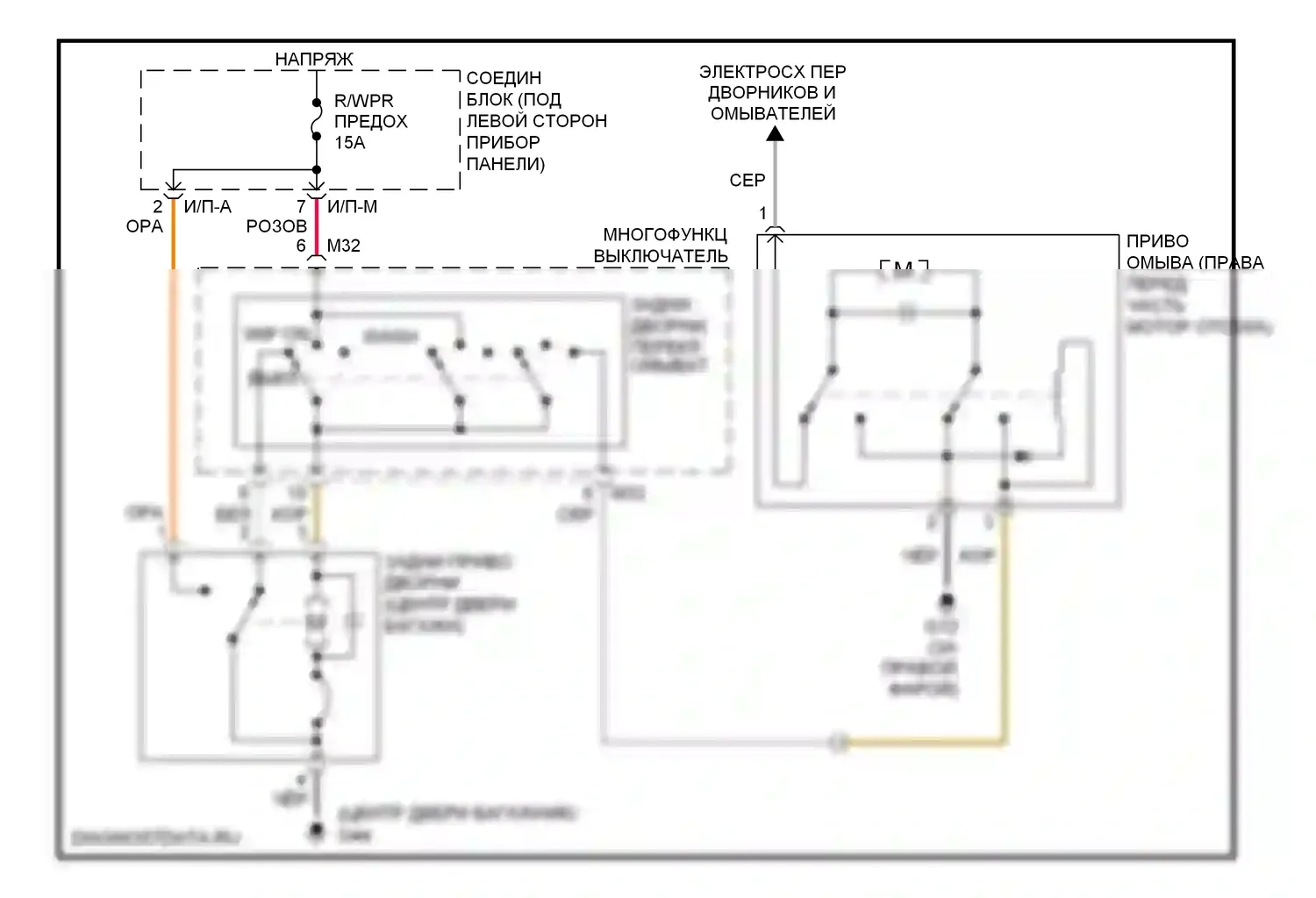

                                  # Электросхема задних дворников и омывателей

                                  Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Kia Rio II (2005-2009)
                                  Компоненты на схеме

                                    # Электросхема передних дворников и омывателей

                                    Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Kia Rio II (2005-2009)
                                    Компоненты на схеме

                                      Клаксон

                                      # Электросхема клаксона

                                      Клаксон — Электросхема клаксона — Электросхема клаксона. Kia Rio II (2005-2009)
                                      Компоненты на схеме

                                        Кондиционирование воздуха

                                        # Электросхема нагревателя

                                        Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Kia Rio II (2005-2009)
                                        Компоненты на схеме

                                          # Электросхема ручного кондиционера

                                          # Электросхема ручного кондиционера (1 из 2)

                                          Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Kia Rio II (2005-2009)
                                          Компоненты на схеме

                                            # Электросхема ручного кондиционера (2 из 2)

                                            Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Kia Rio II (2005-2009)
                                            Компоненты на схеме

                                              Коробка передач

                                              # Электросхема коробки передач

                                              Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Kia Rio II (2005-2009)
                                              Компоненты на схеме

                                                Круиз-контроль

                                                # Электросхема круиз-контроля

                                                Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Kia Rio II (2005-2009)
                                                Компоненты на схеме

                                                  Магнитола

                                                  # Электросхема магнитолы, без усилителя

                                                  Магнитола — Электросхема магнитолы, без усилителя — Электросхема магнитолы, без усилителя. Kia Rio II (2005-2009)
                                                  Компоненты на схеме

                                                    # Электросхема магнитолы, с усилителем

                                                    Магнитола — Электросхема магнитолы, с усилителем — Электросхема магнитолы, с усилителем. Kia Rio II (2005-2009)
                                                    Компоненты на схеме

                                                      Освещение салона

                                                      # Электросхема освещения салона

                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Kia Rio II (2005-2009)
                                                      Компоненты на схеме

                                                        # Электросхема подсветки приборной панели

                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Kia Rio II (2005-2009)
                                                        Компоненты на схеме

                                                          Подогрев стекол

                                                          # Электросхема подогрева стекол

                                                          Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Kia Rio II (2005-2009)
                                                          Компоненты на схеме

                                                            Подушки безопасности

                                                            # Электросхема подушек безопасности, расширенная

                                                            # Электросхема подушек безопасности, расширенная (1 из 2)

                                                            Подушки безопасности — Электросхема подушек безопасности, расширенная — Электросхема подушек безопасности, расширенная (1 из 2). Kia Rio II (2005-2009)
                                                            Компоненты на схеме

                                                              # Электросхема подушек безопасности, расширенная (2 из 2)

                                                              Подушки безопасности — Электросхема подушек безопасности, расширенная — Электросхема подушек безопасности, расширенная (2 из 2). Kia Rio II (2005-2009)
                                                              Компоненты на схеме

                                                                # Электросхема подушек безопасности с обесточиванием

                                                                # Электросхема подушек безопасности с обесточиванием (1 из 2)

                                                                Подушки безопасности — Электросхема подушек безопасности с обесточиванием — Электросхема подушек безопасности с обесточиванием (1 из 2). Kia Rio II (2005-2009)
                                                                Компоненты на схеме

                                                                  # Электросхема подушек безопасности с обесточиванием (2 из 2)

                                                                  Подушки безопасности — Электросхема подушек безопасности с обесточиванием — Электросхема подушек безопасности с обесточиванием (2 из 2). Kia Rio II (2005-2009)
                                                                  Компоненты на схеме

                                                                    Предупреждение

                                                                    # Электросхема контроля давления в шинах

                                                                    Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Kia Rio II (2005-2009)
                                                                    Компоненты на схеме

                                                                      # Электросхема утора

                                                                      Предупреждение — Электросхема утора — Электросхема утора. Kia Rio II (2005-2009)
                                                                      Компоненты на схеме

                                                                        Приборная панель

                                                                        # Электросхема приборной панели

                                                                        # Электросхема приборной панели (1 из 2)

                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Kia Rio II (2005-2009)
                                                                        Компоненты на схеме

                                                                          # Электросхема приборной панели (2 из 2)

                                                                          Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Kia Rio II (2005-2009)
                                                                          Компоненты на схеме

                                                                            Сигнализация

                                                                            # Электросхема защиты от взлома

                                                                            Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Kia Rio II (2005-2009)
                                                                            Компоненты на схеме

                                                                              # Электросхема иммобилайзера, канада

                                                                              Сигнализация — Электросхема иммобилайзера, канада — Электросхема иммобилайзера, канада. Kia Rio II (2005-2009)
                                                                              Компоненты на схеме

                                                                                Сиденья

                                                                                # Электросхема обогреваемых сидений

                                                                                Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Kia Rio II (2005-2009)
                                                                                Компоненты на схеме

                                                                                  Складная крыша/люк

                                                                                  # Электросхема складной крыши/люка

                                                                                  Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Kia Rio II (2005-2009)
                                                                                  Компоненты на схеме

                                                                                    Стартер/генератор

                                                                                    # Электросхема генератора

                                                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Kia Rio II (2005-2009)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема стартера

                                                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера. Kia Rio II (2005-2009)
                                                                                      Компоненты на схеме

                                                                                        Стеклоподъемники

                                                                                        # Электросхема стеклоподъемников, без задних стеклоподъемников

                                                                                        Стеклоподъемники — Электросхема стеклоподъемников, без задних стеклоподъемников — Электросхема стеклоподъемников, без задних стеклоподъемников. Kia Rio II (2005-2009)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема стеклоподъемников, с задними стеклоподъемниками

                                                                                          Стеклоподъемники — Электросхема стеклоподъемников, с задними стеклоподъемниками — Электросхема стеклоподъемников, с задними стеклоподъемниками. Kia Rio II (2005-2009)
                                                                                          Компоненты на схеме

                                                                                            Точки подключения масс

                                                                                            # Электросхема точек подключения масс

                                                                                            # Электросхема точек подключения масс (1 из 3)

                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Kia Rio II (2005-2009)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема точек подключения масс (2 из 3)

                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Kia Rio II (2005-2009)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема точек подключения масс (3 из 3)

                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Kia Rio II (2005-2009)
                                                                                                Компоненты на схеме

                                                                                                  Управление зеркалами заднего вида

                                                                                                  # Электросхема силового зеркала

                                                                                                  Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Kia Rio II (2005-2009)
                                                                                                  Компоненты на схеме

                                                                                                    Фары

                                                                                                    # Электросхема фар, без дрели

                                                                                                    Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Kia Rio II (2005-2009)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема фар, с дрелью

                                                                                                      # Электросхема фар, с дрелью (1 из 2)

                                                                                                      Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Kia Rio II (2005-2009)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема фар, с дрелью (2 из 2)

                                                                                                        Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Kia Rio II (2005-2009)
                                                                                                        Компоненты на схеме

                                                                                                          Фары и фонари

                                                                                                          # Электросхема фар и фонарей

                                                                                                          # Электросхема фар и фонарей (1 из 2)

                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Kia Rio II (2005-2009)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема фар и фонарей (2 из 2)

                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Kia Rio II (2005-2009)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема фонарей заднего хода

                                                                                                              Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Kia Rio II (2005-2009)
                                                                                                              Компоненты на схеме

                                                                                                                Центральный замок

                                                                                                                # Электросхема центрального замка

                                                                                                                Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Kia Rio II (2005-2009)
                                                                                                                Компоненты на схеме
