Электросхемы Kia Optima II рестайлинг (2008-2010)

32 системы 81 электросхема 1243 компонента

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с esc

# Антиблокировочная система abs электросхема с esc (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема с esc — Антиблокировочная система abs электросхема с esc (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Антиблокировочная система abs электросхема с esc (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема с esc — Антиблокировочная система abs электросхема с esc (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без esc

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без esc — Антиблокировочная система abs электросхема, без esc. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема иммобилайзера

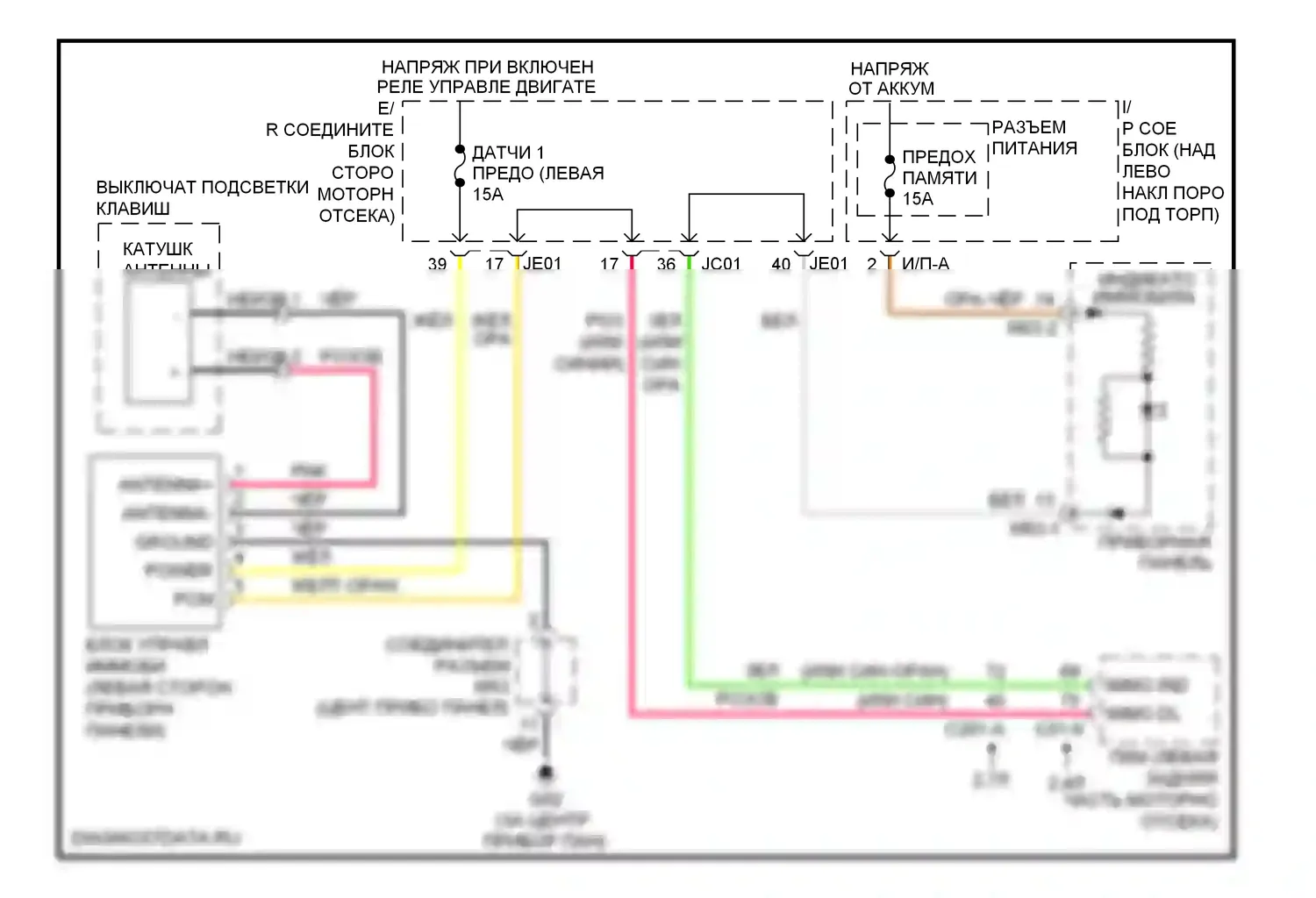

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Круиз-контроль 2.4л

# 2.4l, электросхема круиз-контроля

# 2.4l, электросхема круиз-контроля (1 из 2)

Круиз-контроль 2.4л — 2.4l, электросхема круиз-контроля — 2.4l, электросхема круиз-контроля (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# 2.4l, электросхема круиз-контроля (2 из 2)

Круиз-контроль 2.4л — 2.4l, электросхема круиз-контроля — 2.4l, электросхема круиз-контроля (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Круиз-контроль 2.7л

# 2.7l, электросхема круиз-контроля

# 2.7l, электросхема круиз-контроля (1 из 2)

Круиз-контроль 2.7л — 2.7l, электросхема круиз-контроля — 2.7l, электросхема круиз-контроля (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# 2.7l, электросхема круиз-контроля (2 из 2)

Круиз-контроль 2.7л — 2.7l, электросхема круиз-контроля — 2.7l, электросхема круиз-контроля (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Подогрев стекол

# Размагничивает монтажную электросхему, с подогревом зеркал

Подогрев стекол — Размагничивает монтажную электросхему, с подогревом зеркал — Размагничивает монтажную электросхему, с подогревом зеркал. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Размагничивает монтажную электросхему, без обогреваемых зеркал

Подогрев стекол — Размагничивает монтажную электросхему, без обогреваемых зеркал — Размагничивает монтажную электросхему, без обогреваемых зеркал. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.4л

# Электросхема двигателя 2.4л (1 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.4л (2 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.4л (3 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.4л (4 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.4л (5 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (5 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.7л

# Электросхема двигателя 2.7л (1 из 5)

Двигатель — Электросхема двигателя 2.7л — Электросхема двигателя 2.7л (1 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.7л (2 из 5)

Двигатель — Электросхема двигателя 2.7л — Электросхема двигателя 2.7л (2 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.7л (3 из 5)

Двигатель — Электросхема двигателя 2.7л — Электросхема двигателя 2.7л (3 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.7л (4 из 5)

Двигатель — Электросхема двигателя 2.7л — Электросхема двигателя 2.7л (4 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема двигателя 2.7л (5 из 5)

Двигатель — Электросхема двигателя 2.7л — Электросхема двигателя 2.7л (5 из 5). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Фары

# Электросхема автоламп

Фары — Электросхема автоламп — Электросхема автоламп. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема фар, с дрелью

# Электросхема фар, с дрелью (1 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема фар, с дрелью (2 из 2)

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема навигации (2 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Сиденья

# Электросхема регулируемой педали

Сиденья — Электросхема регулируемой педали — Электросхема регулируемой педали. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема сиденья водителя

Сиденья — Электросхема сиденья водителя — Электросхема сиденья водителя. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема пассажирского сиденья

Сиденья — Электросхема пассажирского сиденья — Электросхема пассажирского сиденья. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с предохранительными стеклоподъемниками

Стеклоподъемники — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками — Электросхема стеклоподъемников, с предохранительными стеклоподъемниками. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема стеклоподъемников, без защитных стеклоподъемников

Стеклоподъемники — Электросхема стеклоподъемников, без защитных стеклоподъемников — Электросхема стеклоподъемников, без защитных стеклоподъемников. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Магнитола

# Магнитола, с навигацией

# Магнитола, с навигацией (1 из 2)

Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема магнитолы, с навигацией

# Электросхема магнитолы, с навигацией (2 из 2)

Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, с крейсерским режимом

# Магнитола, без навигации, с усилителем, с крейсерским режимом (1 из 2)

Магнитола — Магнитола, без навигации, с усилителем, с крейсерским режимом — Магнитола, без навигации, с усилителем, с крейсерским режимом (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, с крейсерским режимом (2 из 2)

Магнитола — Магнитола, без навигации, с усилителем, с крейсерским режимом — Магнитола, без навигации, с усилителем, с крейсерским режимом (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, без крейсерского режима

# Магнитола, без навигации, с усилителем, без крейсерского режима (1 из 2)

Магнитола — Магнитола, без навигации, с усилителем, без крейсерского режима — Магнитола, без навигации, с усилителем, без крейсерского режима (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Магнитола, без навигации, с усилителем, без крейсерского режима (2 из 2)

Магнитола — Магнитола, без навигации, с усилителем, без крейсерского режима — Магнитола, без навигации, с усилителем, без крейсерского режима (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Магнитола, без навигации, без усилителя, с крейсерским режимом

Магнитола — Магнитола, без навигации, без усилителя, с крейсерским режимом — Магнитола, без навигации, без усилителя, с крейсерским режимом. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема магнитолы, без навигации, без усилителя, без круиза

Магнитола — Электросхема магнитолы, без навигации, без усилителя, без круиза — Электросхема магнитолы, без навигации, без усилителя, без круиза. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Коробка передач 2.4л

# 2.4l, электросхема коробки передач

Коробка передач 2.4л — 2.4l, электросхема коробки передач — 2.4l, электросхема коробки передач. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Коробка передач 2.7л

# 2.7l, электросхема коробки передач

# 2.7l, электросхема коробки передач (1 из 2)

Коробка передач 2.7л — 2.7l, электросхема коробки передач — 2.7l, электросхема коробки передач (1 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# 2.7l, электросхема коробки передач (2 из 2)

Коробка передач 2.7л — 2.7l, электросхема коробки передач — 2.7l, электросхема коробки передач (2 из 2). Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема открытия багажника и лючка топливного бака

Багажник, задняя дверь, лючок топливного бака — Электросхема открытия багажника и лючка топливного бака — Электросхема открытия багажника и лючка топливного бака. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема соединений с датчиком дождя

Дворники и омыватели — Дворники и омыватели электросхема соединений с датчиком дождя — Дворники и омыватели электросхема соединений с датчиком дождя. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме

# Дворники и омыватели электросхема, без датчика дождя

Дворники и омыватели — Дворники и омыватели электросхема, без датчика дождя — Дворники и омыватели электросхема, без датчика дождя. Kia Optima II рестайлинг (2008-2010)

Компоненты на схеме
