Электросхемы Kia Forte II (2013-2016)

32 системы 158 электросхем 2108 компонентов

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

Магнитола

# Магнитола, без навигации, без уво

# Магнитола, без навигации, без уво (1 из 2)

Магнитола — Магнитола, без навигации, без уво — Магнитола, без навигации, без уво (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Магнитола, без навигации, без уво (2 из 2)

Магнитола — Магнитола, без навигации, без уво — Магнитола, без навигации, без уво (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Магнитола, без навигации, с уво

# Магнитола, без навигации, с уво (1 из 2)

Магнитола — Магнитола, без навигации, с уво — Магнитола, без навигации, с уво (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Магнитола, без навигации, с уво (2 из 2)

Магнитола — Магнитола, без навигации, с уво — Магнитола, без навигации, с уво (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема радиопровода, с навигацией

# Электросхема радиопровода, с навигацией (1 из 2)

Магнитола — Электросхема радиопровода, с навигацией — Электросхема радиопровода, с навигацией (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема радиосети, с навигацией

# Электросхема радиосети, с навигацией (2 из 2)

Магнитола — Электросхема радиосети, с навигацией — Электросхема радиосети, с навигацией (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Магнитола, с навигацией

# Магнитола, с навигацией (1 из 2)

Магнитола — Магнитола, с навигацией — Магнитола, с навигацией (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема магнитолы, с навигацией

# Электросхема магнитолы, с навигацией (2 из 2)

Магнитола — Электросхема магнитолы, с навигацией — Электросхема магнитолы, с навигацией (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Память

# Электросхема систем памяти

Память — Электросхема систем памяти — Электросхема систем памяти. Kia Forte II (2013-2016)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Can шина электросхема (2 из 3)

Can шина — Can шина электросхема — Can шина электросхема (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Can шина электросхема (3 из 3)

Can шина — Can шина электросхема — Can шина электросхема (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

# Электросхема вентилятора охлаждения (1 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема вентилятора охлаждения (2 из 2)

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 5 дверей

# Электросхема фар и фонарей, 5 дверей (1 из 4)

Фары и фонари — Электросхема фар и фонарей, 5 дверей — Электросхема фар и фонарей, 5 дверей (1 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 5 дверей (2 из 4)

Фары и фонари — Электросхема фар и фонарей, 5 дверей — Электросхема фар и фонарей, 5 дверей (2 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 5 дверей (3 из 4)

Фары и фонари — Электросхема фар и фонарей, 5 дверей — Электросхема фар и фонарей, 5 дверей (3 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 5 дверей (4 из 4)

Фары и фонари — Электросхема фар и фонарей, 5 дверей — Электросхема фар и фонарей, 5 дверей (4 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 4 двери

# Электросхема фар и фонарей, 4 двери (1 из 4)

Фары и фонари — Электросхема фар и фонарей, 4 двери — Электросхема фар и фонарей, 4 двери (1 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 4 двери (2 из 4)

Фары и фонари — Электросхема фар и фонарей, 4 двери — Электросхема фар и фонарей, 4 двери (2 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 4 двери (3 из 4)

Фары и фонари — Электросхема фар и фонарей, 4 двери — Электросхема фар и фонарей, 4 двери (3 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей, 4 двери (4 из 4)

Фары и фонари — Электросхема фар и фонарей, 4 двери — Электросхема фар и фонарей, 4 двери (4 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Kia Forte II (2013-2016)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Kia Forte II (2013-2016)

Компоненты на схеме

Подогрев стекол

# Размагничивает монтажную электросхему, с автоматическим размагничиванием

Подогрев стекол — Размагничивает монтажную электросхему, с автоматическим размагничиванием — Размагничивает монтажную электросхему, с автоматическим размагничиванием. Kia Forte II (2013-2016)

Компоненты на схеме

# Размагничивает монтажную электросхему, без автоматического подогрева

Подогрев стекол — Размагничивает монтажную электросхему, без автоматического подогрева — Размагничивает монтажную электросхему, без автоматического подогрева. Kia Forte II (2013-2016)

Компоненты на схеме

# Размагничивает монтажную электросхему, с автоматическим подогревом

Подогрев стекол — Размагничивает монтажную электросхему, с автоматическим подогревом — Размагничивает монтажную электросхему, с автоматическим подогревом. Kia Forte II (2013-2016)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Kia Forte II (2013-2016)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

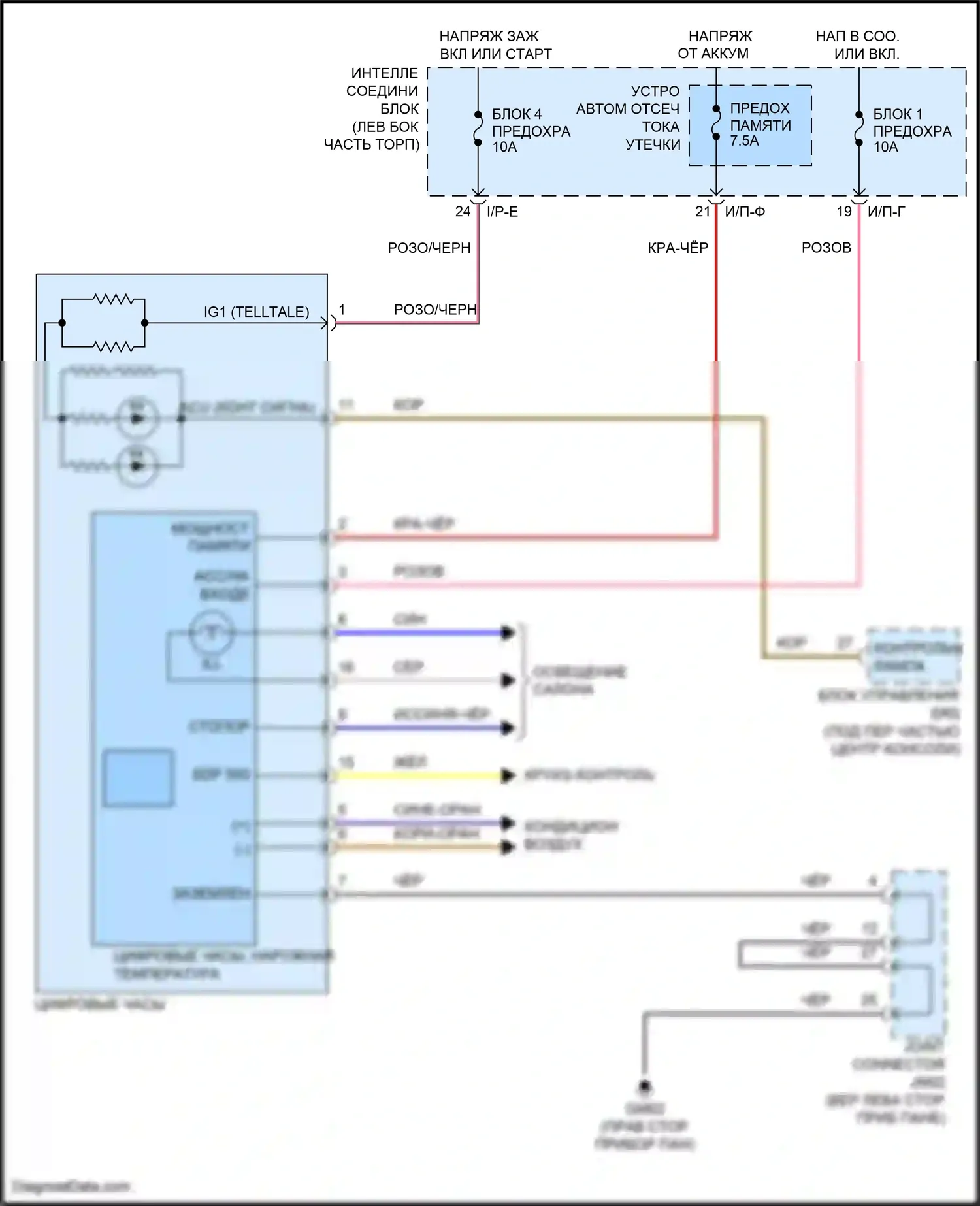

# Электросхема часов

Приборная панель — Электросхема часов — Электросхема часов. Kia Forte II (2013-2016)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема автоламп

# Электросхема автоламп (1 из 2)

Фары — Электросхема автоламп — Электросхема автоламп (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема автоламп (2 из 2)

Фары — Электросхема автоламп — Электросхема автоламп (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

Сиденья

# Электросхема сиденья водителя с климат-контролем

Сиденья — Электросхема сиденья водителя с климат-контролем — Электросхема сиденья водителя с климат-контролем. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Kia Forte II (2013-2016)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления кузовом

Блоки управления кузовом — Электросхема блока управления кузовом — Электросхема блока управления кузовом. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока управления ips

# Электросхема блока управления ips (1 из 2)

Блоки управления кузовом — Электросхема блока управления ips — Электросхема блока управления ips (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока управления ips (2 из 2)

Блоки управления кузовом — Электросхема блока управления ips — Электросхема блока управления ips (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Дворники и омыватели

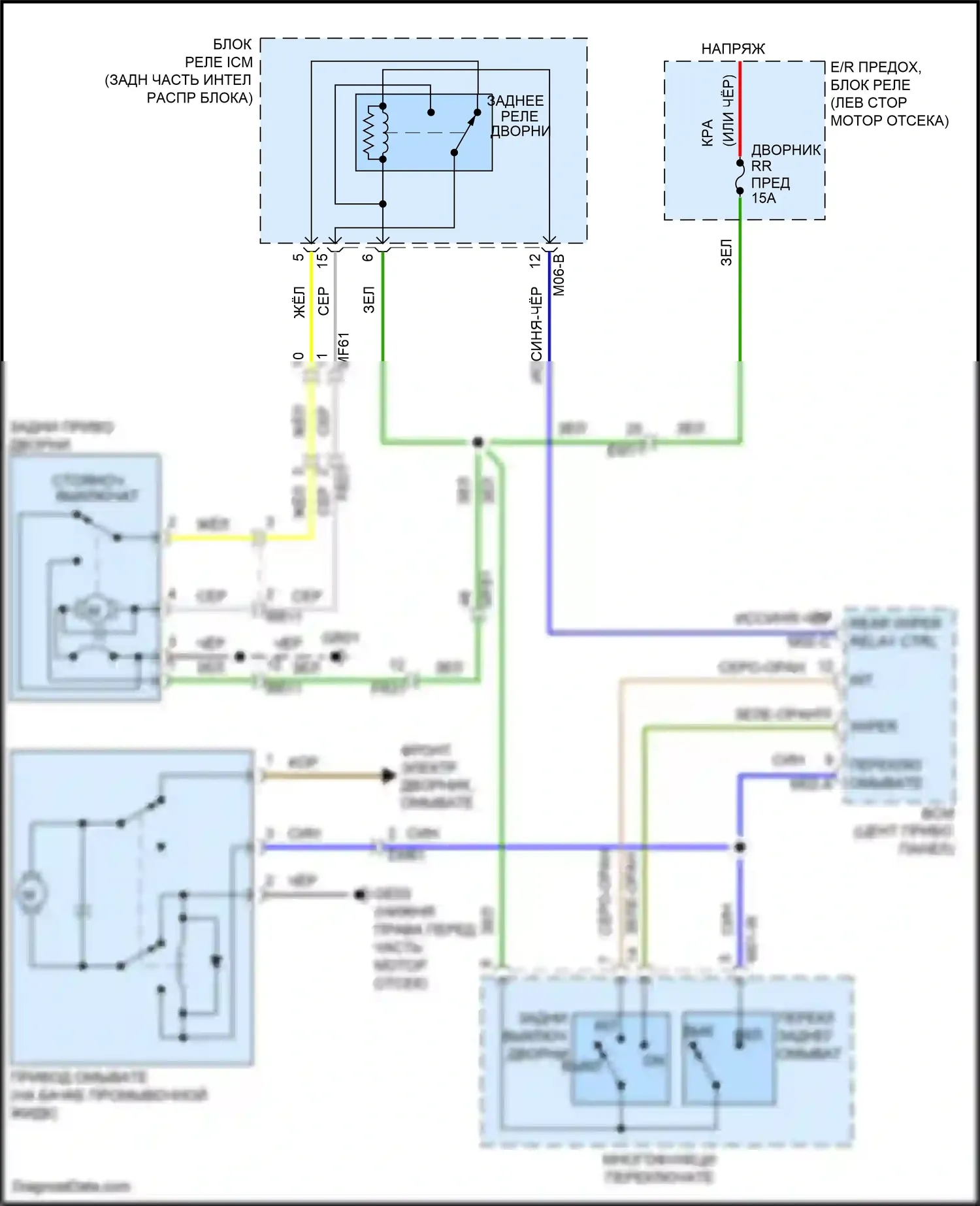

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Kia Forte II (2013-2016)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Kia Forte II (2013-2016)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля, механическая коробка передач

# Электросхема круиз-контроля, механическая коробка передач (2 из 2)

Круиз-контроль — Электросхема круиз-контроля, механическая коробка передач — Электросхема круиз-контроля, механическая коробка передач (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема круиз-контроля, автоматическая коробка передач

# Электросхема круиз-контроля, автоматическая коробка передач (1 из 2)

Круиз-контроль — Электросхема круиз-контроля, автоматическая коробка передач — Электросхема круиз-контроля, автоматическая коробка передач (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема круиз-контроля, автоматическая коробка передач (2 из 2)

Круиз-контроль — Электросхема круиз-контроля, автоматическая коробка передач — Электросхема круиз-контроля, автоматическая коробка передач (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема круиз-контроля, ручная коробка передач

# Электросхема круиз-контроля, ручная коробка передач (1 из 2)

Круиз-контроль — Электросхема круиз-контроля, ручная коробка передач — Электросхема круиз-контроля, ручная коробка передач (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема иммобилайзера, без смарт-ключа

Сигнализация — Электросхема иммобилайзера, без смарт-ключа — Электросхема иммобилайзера, без смарт-ключа. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема иммобилайзера, с интеллектуальной системой ключей

# Электросхема иммобилайзера, с интеллектуальной системой ключей (2 из 3)

Сигнализация — Электросхема иммобилайзера, с интеллектуальной системой ключей — Электросхема иммобилайзера, с интеллектуальной системой ключей (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема иммобилайзера, с интеллектуальной системой ключей (3 из 3)

Сигнализация — Электросхема иммобилайзера, с интеллектуальной системой ключей — Электросхема иммобилайзера, с интеллектуальной системой ключей (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей

# Электросхема иммобилайзера, с системой интеллектуальных ключей (1 из 3)

Сигнализация — Электросхема иммобилайзера, с системой интеллектуальных ключей — Электросхема иммобилайзера, с системой интеллектуальных ключей (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 3)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Kia Forte II (2013-2016)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (9 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема блока предохранителей реле (10 из 10)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (10 из 10). Kia Forte II (2013-2016)

Компоненты на схеме

Стартер/генератор

# Электросхема стартера, с интеллектуальным ключом

Стартер/генератор — Электросхема стартера, с интеллектуальным ключом — Электросхема стартера, с интеллектуальным ключом. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема генератора, с изг.

Стартер/генератор — Электросхема генератора, с изг. — Электросхема генератора, с изг.. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема генератора, без изг.

Стартер/генератор — Электросхема генератора, без изг. — Электросхема генератора, без изг.. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стартера, без смарт-ключа

Стартер/генератор — Электросхема стартера, без смарт-ключа — Электросхема стартера, без смарт-ключа. Kia Forte II (2013-2016)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Kia Forte II (2013-2016)

Компоненты на схеме

Системы помощи водителю

# Электросхема мобильной телематической системы

Системы помощи водителю — Электросхема мобильной телематической системы — Электросхема мобильной телематической системы. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема навигации

# Электросхема навигации (1 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема навигации (2 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Kia Forte II (2013-2016)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника

# Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (1 из 3)

Стеклоподъемники — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (1 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (2 из 3)

Стеклоподъемники — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (2 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (3 из 3)

Стеклоподъемники — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника — Электросхема стеклоподъемников, с задней и передней панелью, с автоматическим открыванием/опусканием стеклоподъемника (3 из 3). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стеклоподъемников, с задним и передним, без автоматического включения/выключения стеклоподъемника

# Электросхема стеклоподъемников, с задним и передним, без автоматического включения/выключения стеклоподъемника (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с задним и передним, без автоматического включения/выключения стеклоподъемника — Электросхема стеклоподъемников, с задним и передним, без автоматического включения/выключения стеклоподъемника (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стеклоподъемников, без заднего стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемников, без заднего стеклоподъемника — Электросхема стеклоподъемников, без заднего стеклоподъемника. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема стеклоподъемников, с задней и передней панелью, без автоматического включения/выключения стеклоподъемника

# Электросхема стеклоподъемников, с задней и передней панелью, без автоматического включения/выключения стеклоподъемника (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников, с задней и передней панелью, без автоматического включения/выключения стеклоподъемника — Электросхема стеклоподъемников, с задней и передней панелью, без автоматического включения/выключения стеклоподъемника (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Kia Forte II (2013-2016)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Kia Forte II (2013-2016)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.6л турбо, электросхема электропроводки масляного насоса

Двигатель — Электросхема двигателя 1.6л турбо, электросхема электропроводки масляного насоса — Электросхема двигателя 1.6л турбо, электросхема электропроводки масляного насоса. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (1 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (1 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (2 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (2 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (3 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (3 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (4 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (4 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (5 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (5 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (6 из 6)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, ручной коробки передач (6 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (1 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (1 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (2 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (2 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (3 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (3 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (4 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (4 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (5 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (5 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (6 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (6 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (7 из 7)

Двигатель — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.6л турбо, электросхема управления mfi, автоматическая коробка передач (7 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (1 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (1 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (2 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (2 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (3 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (3 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (4 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (4 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (5 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 1.8l, электросхема управления mfi, ручной коробки передач (5 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (1 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (1 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (2 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (2 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (3 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (3 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (4 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (4 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (5 из 5)

Двигатель — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 1.8l, электросхема управления mfi, автоматическая коробка передач (5 из 5). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 1.8л, электросхема электропроводки масляного насоса

Двигатель — Электросхема двигателя 1.8л, электросхема электропроводки масляного насоса — Электросхема двигателя 1.8л, электросхема электропроводки масляного насоса. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi

# Электросхема двигателя 2.0l, электросхема управления mfi (1 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (1 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (2 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (2 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (3 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (3 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (4 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (4 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (5 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (5 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (6 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (6 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi (7 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi — Электросхема двигателя 2.0l, электросхема управления mfi (7 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0л, электросхема электропроводки масляного насоса

Двигатель — Электросхема двигателя 2.0л, электросхема электропроводки масляного насоса — Электросхема двигателя 2.0л, электросхема электропроводки масляного насоса. Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (1 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (1 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (2 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (2 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (3 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (3 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (4 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (4 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (5 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (5 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (6 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (6 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (7 из 7)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач — Электросхема двигателя 2.0l, электросхема управления mfi, автоматическая коробка передач (7 из 7). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (1 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (1 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (2 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (2 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (3 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (3 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (4 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (4 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (5 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (5 из 6). Kia Forte II (2013-2016)

Компоненты на схеме

# Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (6 из 6)

Двигатель — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач — Электросхема двигателя 2.0l, электросхема управления mfi, ручной коробки передач (6 из 6). Kia Forte II (2013-2016)

Компоненты на схеме
