Электросхемы Jaguar F-type I рестайлинг (2016-2019)

33 системы 139 электросхем 2022 компонента
Содержание — 33 системы, 139 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Память
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электронная подвеска
Электроусилитель руля

Can шина

# Электросхема диагностической розетки

# Электросхема диагностической розетки (1 из 4)

Can шина — Электросхема диагностической розетки — Электросхема диагностической розетки (1 из 4). Jaguar F-type I рестайлинг (2016-2019)
Компоненты на схеме

    # Электросхема диагностической розетки (2 из 4)

    Can шина — Электросхема диагностической розетки — Электросхема диагностической розетки (2 из 4). Jaguar F-type I рестайлинг (2016-2019)
    Компоненты на схеме

      # Электросхема диагностической розетки (3 из 4)

      Can шина — Электросхема диагностической розетки — Электросхема диагностической розетки (3 из 4). Jaguar F-type I рестайлинг (2016-2019)
      Компоненты на схеме

        # Электросхема диагностической розетки (4 из 4)

        Can шина — Электросхема диагностической розетки — Электросхема диагностической розетки (4 из 4). Jaguar F-type I рестайлинг (2016-2019)
        Компоненты на схеме

          # Электросхема оптоволоконной сети, кабриолет

          Can шина — Электросхема оптоволоконной сети, кабриолет — Электросхема оптоволоконной сети, кабриолет. Jaguar F-type I рестайлинг (2016-2019)
          Компоненты на схеме

            # Электросхема оптоволоконной сети, купе

            Can шина — Электросхема оптоволоконной сети, купе — Электросхема оптоволоконной сети, купе. Jaguar F-type I рестайлинг (2016-2019)
            Компоненты на схеме

              Антиблокировочная система abs

              # Антиблокировочная система abs электросхема

              Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Jaguar F-type I рестайлинг (2016-2019)
              Компоненты на схеме

                Багажник, задняя дверь, лючок топливного бака

                # Электросхема открытия дверей багажника и лючка топливного бака

                Багажник, задняя дверь, лючок топливного бака — Электросхема открытия дверей багажника и лючка топливного бака — Электросхема открытия дверей багажника и лючка топливного бака. Jaguar F-type I рестайлинг (2016-2019)
                Компоненты на схеме

                  # Электросхема силовой двери багажника

                  # Электросхема силовой двери багажника (1 из 2)

                  Багажник, задняя дверь, лючок топливного бака — Электросхема силовой двери багажника — Электросхема силовой двери багажника (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                  Компоненты на схеме

                    # Электросхема силовой двери багажника (2 из 2)

                    Багажник, задняя дверь, лючок топливного бака — Электросхема силовой двери багажника — Электросхема силовой двери багажника (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                    Компоненты на схеме

                      Блокировка селектора

                      # Электросхема блокировки селектора

                      Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Jaguar F-type I рестайлинг (2016-2019)
                      Компоненты на схеме

                        Блоки управления кузовом

                        # Электросхема блоков управления кузовом

                        Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Jaguar F-type I рестайлинг (2016-2019)
                        Компоненты на схеме

                          Блок предохранителей и реле

                          # Электросхема блока предохранителей реле

                          # Электросхема блока предохранителей реле (1 из 7)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 7). Jaguar F-type I рестайлинг (2016-2019)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле (2 из 7)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 7). Jaguar F-type I рестайлинг (2016-2019)
                            Компоненты на схеме

                              # Электросхема блока предохранителей реле (3 из 7)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 7). Jaguar F-type I рестайлинг (2016-2019)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле (4 из 7)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 7). Jaguar F-type I рестайлинг (2016-2019)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле (5 из 7)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 7). Jaguar F-type I рестайлинг (2016-2019)
                                  Компоненты на схеме

                                    # Электросхема блока предохранителей реле (6 из 7)

                                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 7). Jaguar F-type I рестайлинг (2016-2019)
                                    Компоненты на схеме

                                      # Электросхема блока предохранителей реле (7 из 7)

                                      Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 7). Jaguar F-type I рестайлинг (2016-2019)
                                      Компоненты на схеме

                                        Вентилятор охлаждения

                                        # Электросхема вентилятора охлаждения

                                        Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Jaguar F-type I рестайлинг (2016-2019)
                                        Компоненты на схеме

                                          Двигатель

                                          # Электросхема двигателя 3.0l sc

                                          # Электросхема двигателя 3.0l sc (1 из 9)

                                          Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (1 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                          Компоненты на схеме

                                            # Электросхема двигателя 3.0l sc (2 из 9)

                                            Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (2 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                            Компоненты на схеме

                                              # Электросхема двигателя 3.0l sc (3 из 9)

                                              Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (3 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                              Компоненты на схеме

                                                # Электросхема двигателя 3.0l sc (4 из 9)

                                                Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (4 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                Компоненты на схеме

                                                  # Электросхема двигателя 3.0l sc (5 из 9)

                                                  Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (5 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя 3.0l sc (6 из 9)

                                                    Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (6 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                    Компоненты на схеме

                                                      # Электросхема двигателя 3.0l sc (7 из 9)

                                                      Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (7 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                      Компоненты на схеме

                                                        # Электросхема двигателя 3.0l sc (8 из 9)

                                                        Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (8 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                        Компоненты на схеме

                                                          # Электросхема двигателя 3.0l sc (9 из 9)

                                                          Двигатель — Электросхема двигателя 3.0l sc — Электросхема двигателя 3.0l sc (9 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                          Компоненты на схеме

                                                            # Электросхема двигателя 5.0l sc

                                                            # Электросхема двигателя 5.0l sc (1 из 9)

                                                            Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (1 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                            Компоненты на схеме

                                                              # Электросхема двигателя 5.0l sc (2 из 9)

                                                              Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (2 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                              Компоненты на схеме

                                                                # Электросхема двигателя 5.0l sc (3 из 9)

                                                                Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (3 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                Компоненты на схеме

                                                                  # Электросхема двигателя 5.0l sc (4 из 9)

                                                                  Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (4 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                  Компоненты на схеме

                                                                    # Электросхема двигателя 5.0l sc (5 из 9)

                                                                    Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (5 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                    Компоненты на схеме

                                                                      # Электросхема двигателя 5.0l sc (6 из 9)

                                                                      Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (6 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                      Компоненты на схеме

                                                                        # Электросхема двигателя 5.0l sc (7 из 9)

                                                                        Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (7 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                        Компоненты на схеме

                                                                          # Электросхема двигателя 5.0l sc (8 из 9)

                                                                          Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (8 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                          Компоненты на схеме

                                                                            # Электросхема двигателя 5.0l sc (9 из 9)

                                                                            Двигатель — Электросхема двигателя 5.0l sc — Электросхема двигателя 5.0l sc (9 из 9). Jaguar F-type I рестайлинг (2016-2019)
                                                                            Компоненты на схеме

                                                                              Дворники и омыватели

                                                                              # Дворники и омыватели электросхема

                                                                              # Дворники и омыватели электросхема (1 из 2)

                                                                              Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                              Компоненты на схеме

                                                                                # Дворники и омыватели электросхема (2 из 2)

                                                                                Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                Компоненты на схеме

                                                                                  Клаксон

                                                                                  # Электросхема клаксона

                                                                                  Клаксон — Электросхема клаксона — Электросхема клаксона. Jaguar F-type I рестайлинг (2016-2019)
                                                                                  Компоненты на схеме

                                                                                    Кондиционирование воздуха

                                                                                    # Электросхема климат контроля

                                                                                    # Электросхема климат контроля (1 из 4)

                                                                                    Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема климат контроля (2 из 4)

                                                                                      Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                      Компоненты на схеме

                                                                                        # Электросхема климат контроля (3 из 4)

                                                                                        Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема климат контроля (4 из 4)

                                                                                          Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (4 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                          Компоненты на схеме

                                                                                            Коробка передач

                                                                                            # Электросхема автоматической коробки передач

                                                                                            Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Jaguar F-type I рестайлинг (2016-2019)
                                                                                            Компоненты на схеме

                                                                                              # Электросхема блокировки заднего дифференциала

                                                                                              Коробка передач — Электросхема блокировки заднего дифференциала — Электросхема блокировки заднего дифференциала. Jaguar F-type I рестайлинг (2016-2019)
                                                                                              Компоненты на схеме

                                                                                                Круиз-контроль

                                                                                                # Электросхема круиз-контроля

                                                                                                Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                Компоненты на схеме

                                                                                                  Магнитола

                                                                                                  # Электросхема магнитолы премиум-класса, без касания управления

                                                                                                  # Электросхема магнитолы премиум-класса, без касания управления (1 из 6)

                                                                                                  Магнитола — Электросхема магнитолы премиум-класса, без касания управления — Электросхема магнитолы премиум-класса, без касания управления (1 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема магнитолы премиум-класса, без касания управления (2 из 6)

                                                                                                    Магнитола — Электросхема магнитолы премиум-класса, без касания управления — Электросхема магнитолы премиум-класса, без касания управления (2 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема магнитолы премиум-класса, без касания управления (3 из 6)

                                                                                                      Магнитола — Электросхема магнитолы премиум-класса, без касания управления — Электросхема магнитолы премиум-класса, без касания управления (3 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема магнитолы премиум-класса, без касания управления (5 из 6)

                                                                                                        Магнитола — Электросхема магнитолы премиум-класса, без касания управления — Электросхема магнитолы премиум-класса, без касания управления (5 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема магнитолы премиум-класса, без касания управления (6 из 6)

                                                                                                          Магнитола — Электросхема магнитолы премиум-класса, без касания управления — Электросхема магнитолы премиум-класса, без касания управления (6 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                          Компоненты на схеме

                                                                                                            # Электросхема магнитолы премиум-класса, без сенсорного управления

                                                                                                            # Электросхема магнитолы премиум-класса, без сенсорного управления (4 из 6)

                                                                                                            Магнитола — Электросхема магнитолы премиум-класса, без сенсорного управления — Электросхема магнитолы премиум-класса, без сенсорного управления (4 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии

                                                                                                              # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (1 из 5)

                                                                                                              Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (1 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (2 из 5)

                                                                                                                Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (2 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (3 из 5)

                                                                                                                  Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (3 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (4 из 5)

                                                                                                                    Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (4 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (5 из 5)

                                                                                                                      Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением, без звука высокой линии (5 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема магнитолы премиум-класса, с сенсорным управлением и звуком высокой линии

                                                                                                                        # Электросхема магнитолы премиум-класса, с сенсорным управлением и звуком высокой линии (4 из 5)

                                                                                                                        Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением и звуком высокой линии — Электросхема магнитолы премиум-класса, с сенсорным управлением и звуком высокой линии (4 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой

                                                                                                                          # Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (1 из 5)

                                                                                                                          Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (1 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (2 из 5)

                                                                                                                            Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (2 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (3 из 5)

                                                                                                                              Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (3 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (5 из 5)

                                                                                                                                Магнитола — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой — Электросхема магнитолы премиум-класса, с сенсорным управлением и магнитолой (5 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема спутниковой магнитолы

                                                                                                                                  Магнитола — Электросхема спутниковой магнитолы — Электросхема спутниковой магнитолы. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема цифровой магнитолы

                                                                                                                                    Магнитола — Электросхема цифровой магнитолы — Электросхема цифровой магнитолы. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      Освещение салона

                                                                                                                                      # Электросхема освещения салона

                                                                                                                                      # Электросхема освещения салона (1 из 2)

                                                                                                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        # Электросхема освещения салона (2 из 2)

                                                                                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема подсветки приборной панели

                                                                                                                                          # Электросхема подсветки приборной панели (1 из 2)

                                                                                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                          Компоненты на схеме

                                                                                                                                            # Электросхема подсветки приборной панели (2 из 2)

                                                                                                                                            Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                            Компоненты на схеме

                                                                                                                                              Память

                                                                                                                                              # Электросхема зеркал памяти

                                                                                                                                              Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                              Компоненты на схеме

                                                                                                                                                # Электросхема памяти рулевой колонки

                                                                                                                                                Память — Электросхема памяти рулевой колонки — Электросхема памяти рулевой колонки. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                Компоненты на схеме

                                                                                                                                                  # Электросхема сиденья памяти водителя, 4-сторонняя

                                                                                                                                                  Память — Электросхема сиденья памяти водителя, 4-сторонняя — Электросхема сиденья памяти водителя, 4-сторонняя. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                  Компоненты на схеме

                                                                                                                                                    # Электросхема сиденья памяти водителя, 8-ходовая

                                                                                                                                                    # Электросхема сиденья памяти водителя, 8-ходовая (1 из 2)

                                                                                                                                                    Память — Электросхема сиденья памяти водителя, 8-ходовая — Электросхема сиденья памяти водителя, 8-ходовая (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                    Компоненты на схеме

                                                                                                                                                      # Электросхема сиденья памяти водителя, 8-ходовая (2 из 2)

                                                                                                                                                      Память — Электросхема сиденья памяти водителя, 8-ходовая — Электросхема сиденья памяти водителя, 8-ходовая (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                      Компоненты на схеме

                                                                                                                                                        # Электросхема сиденья памяти пассажира, 4-сторонняя

                                                                                                                                                        Память — Электросхема сиденья памяти пассажира, 4-сторонняя — Электросхема сиденья памяти пассажира, 4-сторонняя. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                        Компоненты на схеме

                                                                                                                                                          # Электросхема сиденья памяти пассажира, 8-ходовая

                                                                                                                                                          # Электросхема сиденья памяти пассажира, 8-ходовая (1 из 2)

                                                                                                                                                          Память — Электросхема сиденья памяти пассажира, 8-ходовая — Электросхема сиденья памяти пассажира, 8-ходовая (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                          Компоненты на схеме

                                                                                                                                                            # Электросхема сиденья памяти пассажира, 8-ходовая (2 из 2)

                                                                                                                                                            Память — Электросхема сиденья памяти пассажира, 8-ходовая — Электросхема сиденья памяти пассажира, 8-ходовая (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                            Компоненты на схеме

                                                                                                                                                              Подогрев стекол

                                                                                                                                                              # Электросхема заднего подогрева и обогреваемых зеркал

                                                                                                                                                              Подогрев стекол — Электросхема заднего подогрева и обогреваемых зеркал — Электросхема заднего подогрева и обогреваемых зеркал. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                # Электросхема обогреваемого лобового стекла

                                                                                                                                                                Подогрев стекол — Электросхема обогреваемого лобового стекла — Электросхема обогреваемого лобового стекла. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                  Подушки безопасности

                                                                                                                                                                  # Электросхема подушек безопасности

                                                                                                                                                                  # Электросхема подушек безопасности (1 из 4)

                                                                                                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                    # Электросхема подушек безопасности (2 из 4)

                                                                                                                                                                    Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                      # Электросхема подушек безопасности (3 из 4)

                                                                                                                                                                      Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                        # Электросхема подушек безопасности (4 из 4)

                                                                                                                                                                        Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                          Предупреждение

                                                                                                                                                                          # Электросхема контроля давления в шинах

                                                                                                                                                                          Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                            # Электросхема предупредительного ремня безопасности

                                                                                                                                                                            Предупреждение — Электросхема предупредительного ремня безопасности — Электросхема предупредительного ремня безопасности. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                              Приборная панель

                                                                                                                                                                              # Электросхема приборной панели

                                                                                                                                                                              Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                Сигнализация

                                                                                                                                                                                # Сигнализации электросхема

                                                                                                                                                                                # Сигнализации электросхема (1 из 2)

                                                                                                                                                                                Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                  # Сигнализации электросхема (2 из 2)

                                                                                                                                                                                  Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                    Сиденья

                                                                                                                                                                                    # Электросхема обогреваемых сидений

                                                                                                                                                                                    Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                      # Электросхема рулевого колеса с подогревом

                                                                                                                                                                                      Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                        Системы помощи водителю

                                                                                                                                                                                        # Электросхема камеры заднего вида

                                                                                                                                                                                        Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                          # Электросхема мониторинга в слепой зоне

                                                                                                                                                                                          Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                            # Электросхема навигации, без касания

                                                                                                                                                                                            # Электросхема навигации, без касания (1 из 6)

                                                                                                                                                                                            Системы помощи водителю — Электросхема навигации, без касания — Электросхема навигации, без касания (1 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                              # Электросхема навигации, без касания (2 из 6)

                                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, без касания — Электросхема навигации, без касания (2 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                # Электросхема навигации, без касания (6 из 6)

                                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, без касания — Электросхема навигации, без касания (6 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                  # Электросхема навигации, без касания управления

                                                                                                                                                                                                  # Электросхема навигации, без касания управления (3 из 6)

                                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации, без касания управления — Электросхема навигации, без касания управления (3 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                    # Электросхема навигации, без касания управления (4 из 6)

                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, без касания управления — Электросхема навигации, без касания управления (4 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                      # Электросхема навигации, без касания управления (5 из 6)

                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, без касания управления — Электросхема навигации, без касания управления (5 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                        # Электросхема навигации, с сенсорным управлением, без звука высокой линии

                                                                                                                                                                                                        # Электросхема навигации, с сенсорным управлением, без звука высокой линии (1 из 5)

                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, с сенсорным управлением, без звука высокой линии — Электросхема навигации, с сенсорным управлением, без звука высокой линии (1 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                          # Электросхема навигации, с сенсорным управлением, без звука высокой линии (2 из 5)

                                                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, с сенсорным управлением, без звука высокой линии — Электросхема навигации, с сенсорным управлением, без звука высокой линии (2 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                            # Электросхема навигации, с сенсорным управлением, без звука высокой линии (3 из 5)

                                                                                                                                                                                                            Системы помощи водителю — Электросхема навигации, с сенсорным управлением, без звука высокой линии — Электросхема навигации, с сенсорным управлением, без звука высокой линии (3 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                              # Электросхема навигации, с сенсорным управлением, без звука высокой линии (4 из 5)

                                                                                                                                                                                                              Системы помощи водителю — Электросхема навигации, с сенсорным управлением, без звука высокой линии — Электросхема навигации, с сенсорным управлением, без звука высокой линии (4 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                # Электросхема навигации, с сенсорным управлением, без звука высокой линии (5 из 5)

                                                                                                                                                                                                                Системы помощи водителю — Электросхема навигации, с сенсорным управлением, без звука высокой линии — Электросхема навигации, с сенсорным управлением, без звука высокой линии (5 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                  # Электросхема навигации, с сенсорным управлением и звуковым сопровождением

                                                                                                                                                                                                                  # Электросхема навигации, с сенсорным управлением и звуковым сопровождением (1 из 5)

                                                                                                                                                                                                                  Системы помощи водителю — Электросхема навигации, с сенсорным управлением и звуковым сопровождением — Электросхема навигации, с сенсорным управлением и звуковым сопровождением (1 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                    # Электросхема навигации, с сенсорным управлением и звуковым сопровождением (2 из 5)

                                                                                                                                                                                                                    Системы помощи водителю — Электросхема навигации, с сенсорным управлением и звуковым сопровождением — Электросхема навигации, с сенсорным управлением и звуковым сопровождением (2 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                      # Электросхема навигации, с сенсорным управлением и звуковым сопровождением (3 из 5)

                                                                                                                                                                                                                      Системы помощи водителю — Электросхема навигации, с сенсорным управлением и звуковым сопровождением — Электросхема навигации, с сенсорным управлением и звуковым сопровождением (3 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                        # Электросхема навигации, с сенсорным управлением и звуковым сопровождением (4 из 5)

                                                                                                                                                                                                                        Системы помощи водителю — Электросхема навигации, с сенсорным управлением и звуковым сопровождением — Электросхема навигации, с сенсорным управлением и звуковым сопровождением (4 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                          # Электросхема навигации, с сенсорным управлением и звуковым сопровождением (5 из 5)

                                                                                                                                                                                                                          Системы помощи водителю — Электросхема навигации, с сенсорным управлением и звуковым сопровождением — Электросхема навигации, с сенсорным управлением и звуковым сопровождением (5 из 5). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                            # Электросхема парктроника

                                                                                                                                                                                                                            Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                              # Электросхема телематики

                                                                                                                                                                                                                              # Электросхема телематики (1 из 2)

                                                                                                                                                                                                                              Системы помощи водителю — Электросхема телематики — Электросхема телематики (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                # Электросхема телематики (2 из 2)

                                                                                                                                                                                                                                Системы помощи водителю — Электросхема телематики — Электросхема телематики (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                  Складная крыша/люк

                                                                                                                                                                                                                                  # Электросхема складной крыши/люка

                                                                                                                                                                                                                                  Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                    Стартер/генератор

                                                                                                                                                                                                                                    # Электросхема генератора, без пуска-останова

                                                                                                                                                                                                                                    Стартер/генератор — Электросхема генератора, без пуска-останова — Электросхема генератора, без пуска-останова. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                      # Электросхема генератора, с запуском-остановом

                                                                                                                                                                                                                                      Стартер/генератор — Электросхема генератора, с запуском-остановом — Электросхема генератора, с запуском-остановом. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                        # Электросхема стартера

                                                                                                                                                                                                                                        Стартер/генератор — Электросхема стартера — Электросхема стартера. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                          Стеклоподъемники

                                                                                                                                                                                                                                          # Стеклоподъемники электросхема

                                                                                                                                                                                                                                          Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                            Точки подключения масс

                                                                                                                                                                                                                                            # Электросхема разводки массы

                                                                                                                                                                                                                                            # Электросхема разводки массы (1 из 6)

                                                                                                                                                                                                                                            Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                              # Электросхема разводки массы (2 из 6)

                                                                                                                                                                                                                                              Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                # Электросхема разводки массы (3 из 6)

                                                                                                                                                                                                                                                Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                  # Электросхема разводки массы (4 из 6)

                                                                                                                                                                                                                                                  Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                    # Электросхема разводки массы (5 из 6)

                                                                                                                                                                                                                                                    Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                      # Электросхема разводки массы (6 из 6)

                                                                                                                                                                                                                                                      Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                        Управление зеркалами заднего вида

                                                                                                                                                                                                                                                        # Электросхема управления зеркалами заднего вида

                                                                                                                                                                                                                                                        Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                        Компоненты на схеме

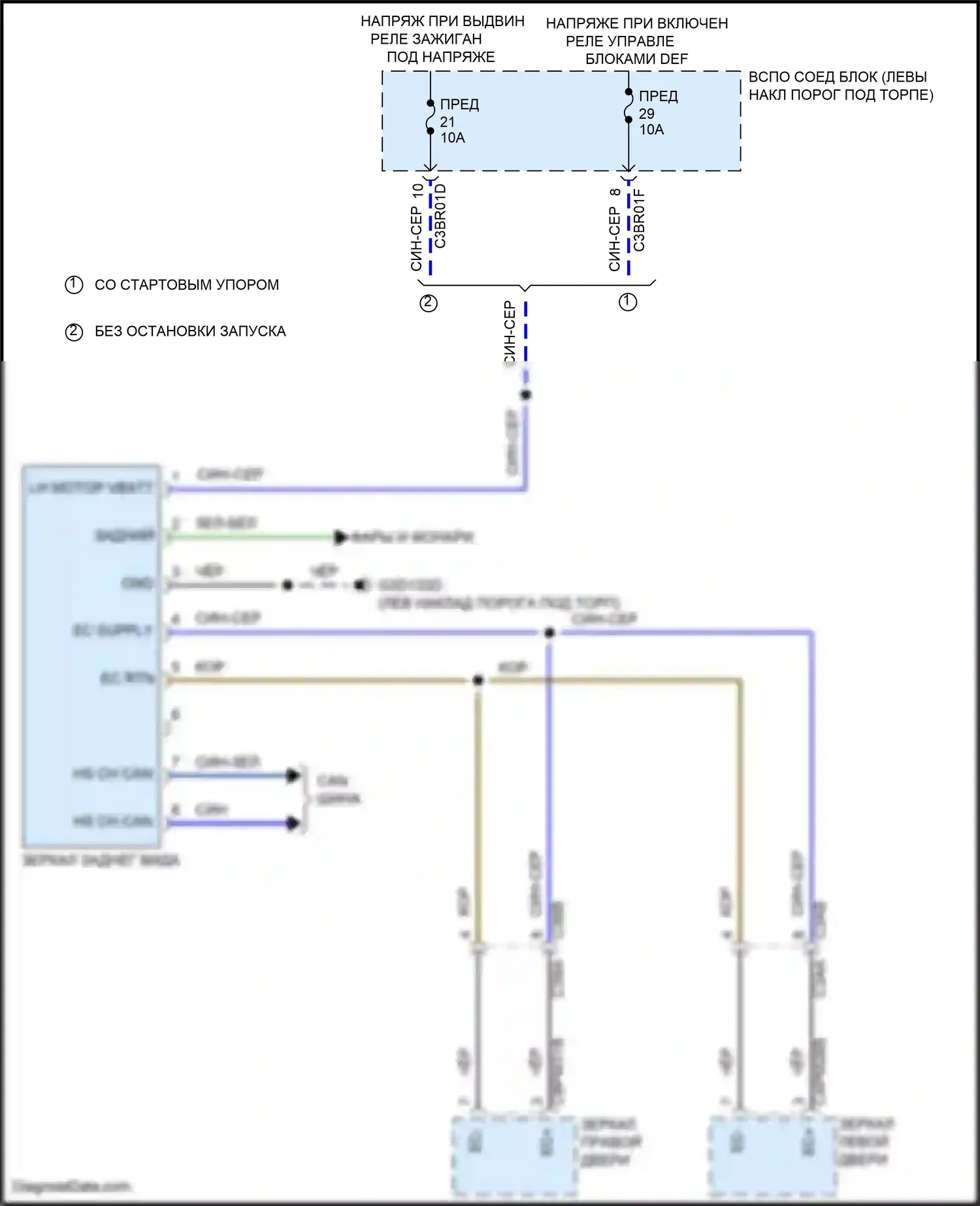

                                                                                                                                                                                                                                                          # Электросхема электрохромного зеркала

                                                                                                                                                                                                                                                          Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                            Фары

                                                                                                                                                                                                                                                            # Электросхема адаптивного переднего освещения

                                                                                                                                                                                                                                                            Фары — Электросхема адаптивного переднего освещения — Электросхема адаптивного переднего освещения. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                              # Электросхема фар

                                                                                                                                                                                                                                                              # Электросхема фар (1 из 2)

                                                                                                                                                                                                                                                              Фары — Электросхема фар — Электросхема фар (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                # Электросхема фар (2 из 2)

                                                                                                                                                                                                                                                                Фары — Электросхема фар — Электросхема фар (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                Компоненты на схеме

                                                                                                                                                                                                                                                                  Фары и фонари

                                                                                                                                                                                                                                                                  # Электросхема фар и фонарей

                                                                                                                                                                                                                                                                  # Электросхема фар и фонарей (1 из 2)

                                                                                                                                                                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                    # Электросхема фар и фонарей (2 из 2)

                                                                                                                                                                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                      # Электросхема фонарей заднего хода

                                                                                                                                                                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                      Компоненты на схеме

                                                                                                                                                                                                                                                                        Центральный замок

                                                                                                                                                                                                                                                                        # Электросхема центрального замка

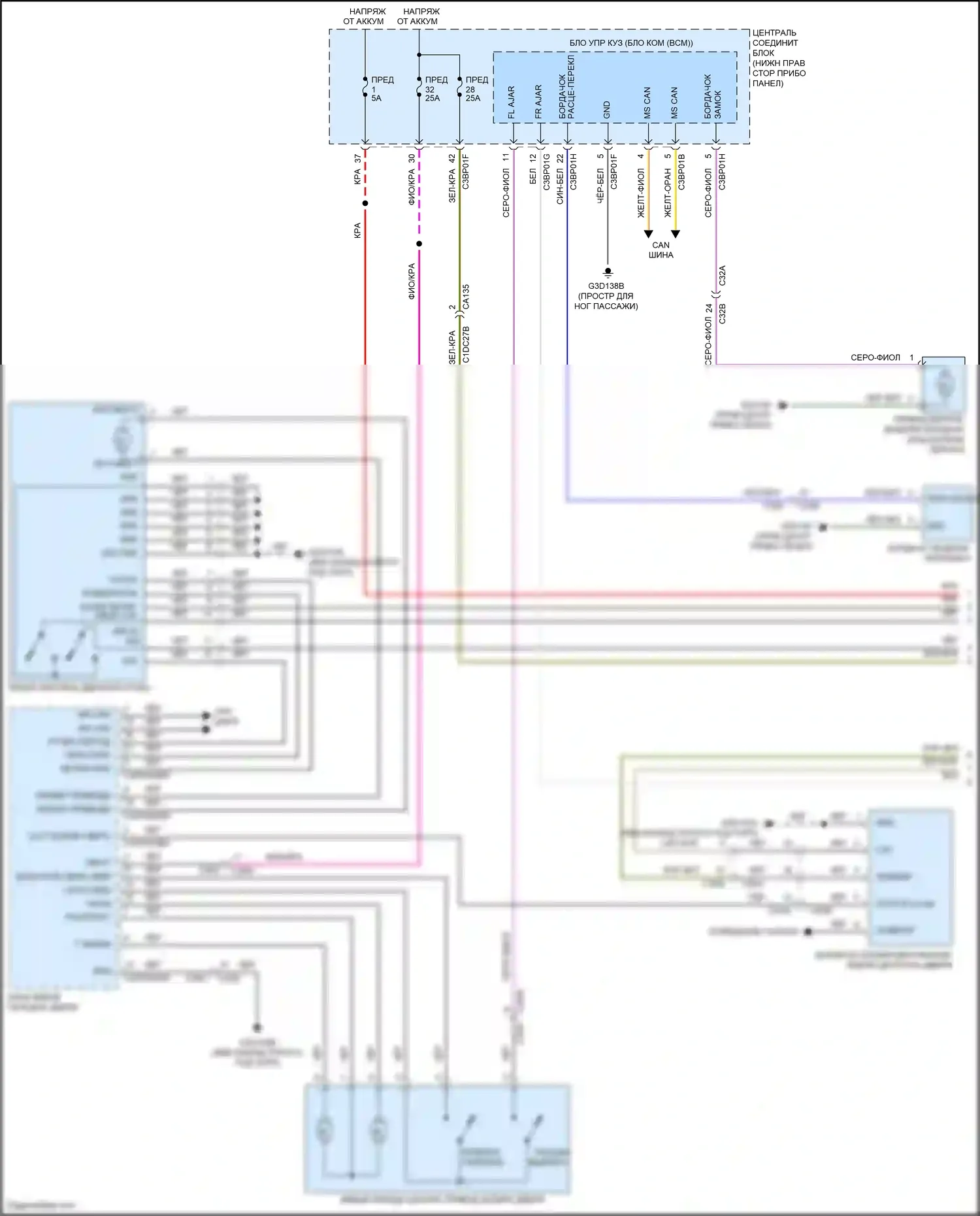

                                                                                                                                                                                                                                                                        # Электросхема центрального замка (1 из 4)

                                                                                                                                                                                                                                                                        Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                        Компоненты на схеме

                                                                                                                                                                                                                                                                          # Электросхема центрального замка (2 из 4)

                                                                                                                                                                                                                                                                          Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                          Компоненты на схеме

                                                                                                                                                                                                                                                                            # Электросхема центрального замка (3 из 4)

                                                                                                                                                                                                                                                                            Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                            Компоненты на схеме

                                                                                                                                                                                                                                                                              # Электросхема центрального замка (4 из 4)

                                                                                                                                                                                                                                                                              Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                              Компоненты на схеме

                                                                                                                                                                                                                                                                                Электронная подвеска

                                                                                                                                                                                                                                                                                # Электросхема электронной подвески

                                                                                                                                                                                                                                                                                # Электросхема электронной подвески (1 из 2)

                                                                                                                                                                                                                                                                                Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (1 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                                Компоненты на схеме

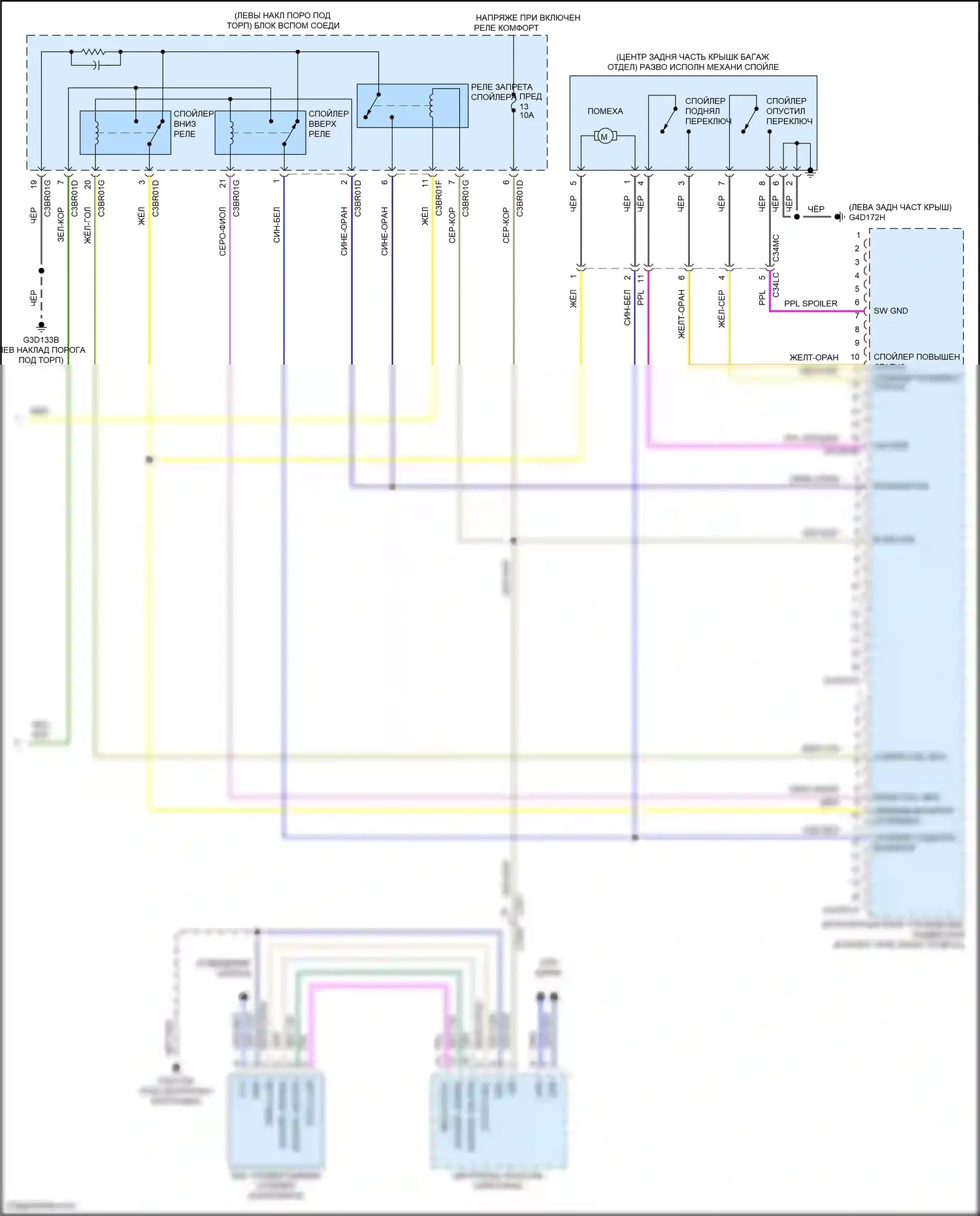

                                                                                                                                                                                                                                                                                  # Электросхема электронной подвески (2 из 2)

                                                                                                                                                                                                                                                                                  Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески (2 из 2). Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                                  Компоненты на схеме

                                                                                                                                                                                                                                                                                    Электроусилитель руля

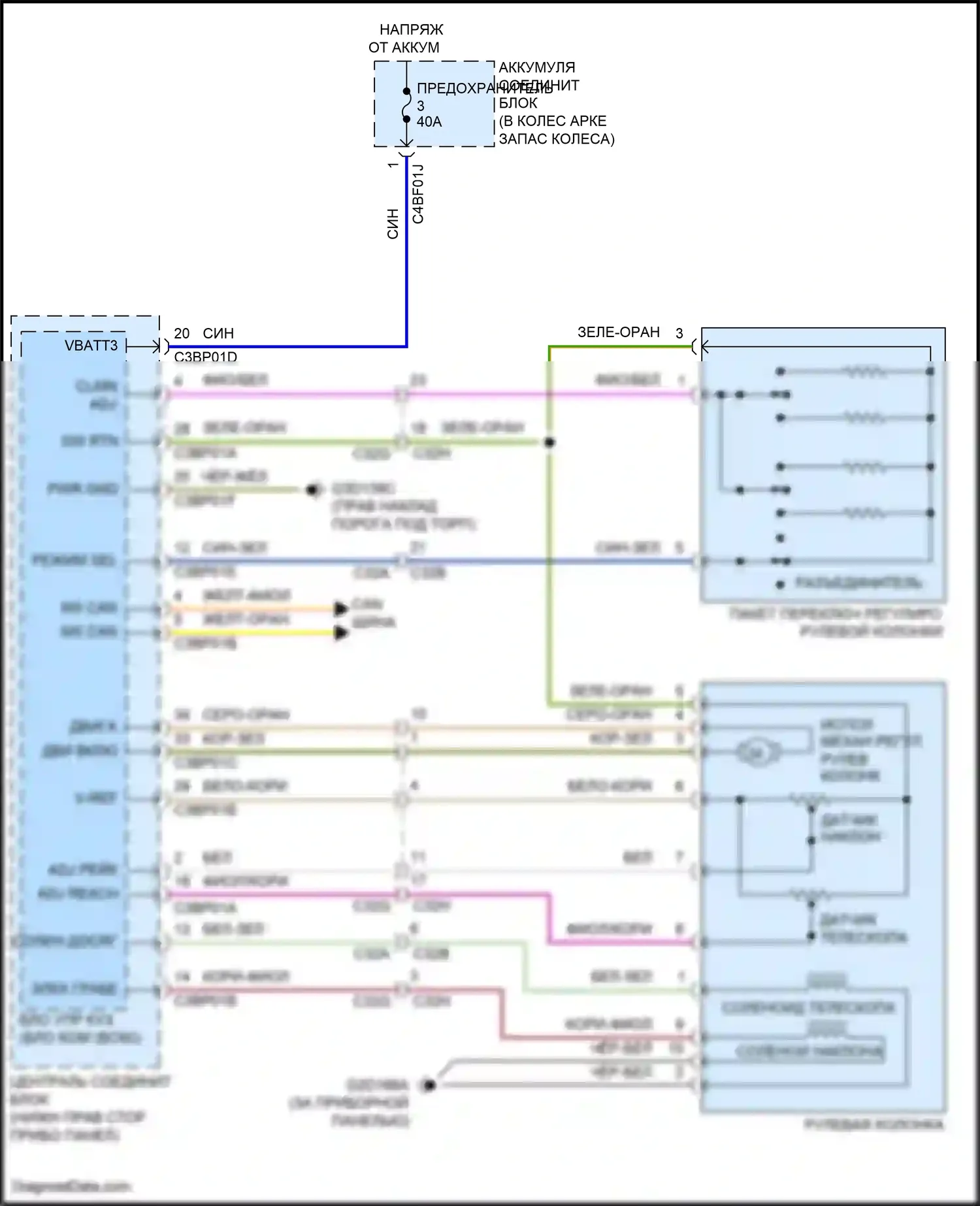

                                                                                                                                                                                                                                                                                    # Электросхема регулировки рулевой колонки

                                                                                                                                                                                                                                                                                    Электроусилитель руля — Электросхема регулировки рулевой колонки — Электросхема регулировки рулевой колонки. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                                    Компоненты на схеме

                                                                                                                                                                                                                                                                                      # Электросхема электроусилителя руля

                                                                                                                                                                                                                                                                                      Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Jaguar F-type I рестайлинг (2016-2019)
                                                                                                                                                                                                                                                                                      Компоненты на схеме
