Электросхемы Infiniti QX55 I (2020-2024)

33 системы 141 электросхема 1925 компонентов

Содержание — 33 системы, 141 схема

Can шина

Электросхема компьютерной линии данных, без помощи propilot
Электросхема компьютерной линии данных, с помощью propilot

Антиблокировочная система abs

Антиблокировочная система abs электросхема

Багажник, задняя дверь, лючок топливного бака

Электросхема автоматической задней двери

Блокировка селектора

Электросхема блокировки селектора
Электросхема растормаживания стояночного тормоза

Блоки управления кузовом

Электросхема блоков управления кузовом

Блок предохранителей и реле

Электросхема блока предохранителей реле

Вентилятор охлаждения

Электросхема вентилятора охлаждения

Двигатель

Электросхема двигателя 2.0л турбо

Дворники и омыватели

Электросхема задних дворников и омывателей
Электросхема передних дворников и омывателей

Клаксон

Электросхема клаксона

Кондиционирование воздуха

Электросхема климат контроля

Коробка передач

Электросхема awd
Электросхема автоматической коробки передач

Круиз-контроль

Электросхема интеллектуального круиз-контроля
Электросхема круиз-контроля

Магнитола

Электросхема магнитола, без bose
Электросхема радиосети, с bose

Освещение салона

Электросхема освещения салона, без внутреннего окружающего освещения
Электросхема освещения салона, с внутренним окружающим освещением
Электросхема подсветки приборной панели

Память

Электросхема систем памяти

Подогрев стекол

Электросхема подогрева стекол

Подушки безопасности

Электросхема подушек безопасности

Предупреждение

Электросхема
Электросхема звонка
Электросхема контроля давления в шинах

Приборная панель

Электросхема лобового дисплея
Электросхема приборной панели

Сигнализация

Электросхема защиты от взлома
Электросхема иммобилайзера

Сиденья

Поясничная электросхема
Электросхема обогреваемых сидений
Электросхема рулевого колеса с подогревом
Электросхема сидений
Электросхема сидений климат-контроля

Системы помощи водителю

Электросхема гидролокатора
Электросхема камеры заднего вида
Электросхема камеры кругового обзора
Электросхема навигации, без bose
Электросхема навигации, с bose
Электросхема системы помощи водителю
Электросхема телематики

Складная крыша/люк

Электросхема складной крыши/люка

Стартер/генератор

Электросхема генератора
Электросхема стартера

Стеклоподъемники

Электросхема стеклоподъемников

Точки подключения масс

Электросхема разводки массы

Управление зеркалами заднего вида

Auto анти-ослепляя внутри зеркальной электросхемы проводки
Электросхема управления зеркалами заднего вида

Фары

Электросхема адаптивного переднего освещения
Электросхема фар

Фары и фонари

Электросхема фар и фонарей
Электросхема фонарей заднего хода

Центральный замок

Электросхема центрального замка

Электронная подвеска

Электросхема электронной подвески

Электроусилитель руля

Прямая адаптивная электросхема рулевого управления
Электрический усилитель руля электросхема

Can шина

# Электросхема компьютерной линии данных, без помощи propilot

# Электросхема компьютерной линии данных, без помощи propilot (1 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (1 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, без помощи propilot (2 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (2 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, без помощи propilot (3 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (3 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, без помощи propilot (4 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (4 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, без помощи propilot (5 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (5 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, без помощи propilot (6 из 6)

Can шина — Электросхема компьютерной линии данных, без помощи propilot — Электросхема компьютерной линии данных, без помощи propilot (6 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot

# Электросхема компьютерной линии данных, с помощью propilot (1 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (1 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot (2 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (2 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot (3 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (3 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot (4 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (4 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot (5 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (5 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема компьютерной линии данных, с помощью propilot (6 из 6)

Can шина — Электросхема компьютерной линии данных, с помощью propilot — Электросхема компьютерной линии данных, с помощью propilot (6 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема автоматической задней двери

# Электросхема автоматической задней двери (1 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема автоматической задней двери — Электросхема автоматической задней двери (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема автоматической задней двери (2 из 2)

Багажник, задняя дверь, лючок топливного бака — Электросхема автоматической задней двери — Электросхема автоматической задней двери (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

# Электросхема блокировки селектора (1 из 2)

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блокировки селектора (2 из 2)

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (8 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 9)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (9 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (5 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (6 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (7 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (8 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (9 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (9 из 9). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Коробка передач

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема интеллектуального круиз-контроля

# Электросхема интеллектуального круиз-контроля (1 из 2)

Круиз-контроль — Электросхема интеллектуального круиз-контроля — Электросхема интеллектуального круиз-контроля (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема интеллектуального круиз-контроля (2 из 2)

Круиз-контроль — Электросхема интеллектуального круиз-контроля — Электросхема интеллектуального круиз-контроля (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитола, без bose

# Электросхема магнитола, без bose (1 из 5)

Магнитола — Электросхема магнитола, без bose — Электросхема магнитола, без bose (1 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема магнитола, без bose (2 из 5)

Магнитола — Электросхема магнитола, без bose — Электросхема магнитола, без bose (2 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема магнитола, без bose (3 из 5)

Магнитола — Электросхема магнитола, без bose — Электросхема магнитола, без bose (3 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема магнитола, без bose (4 из 5)

Магнитола — Электросхема магнитола, без bose — Электросхема магнитола, без bose (4 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема магнитола, без bose (5 из 5)

Магнитола — Электросхема магнитола, без bose — Электросхема магнитола, без bose (5 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose

# Электросхема радиосети, с bose (1 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (1 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose (2 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (2 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose (3 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (3 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose (4 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (4 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose (5 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (5 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема радиосети, с bose (6 из 6)

Магнитола — Электросхема радиосети, с bose — Электросхема радиосети, с bose (6 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона, без внутреннего окружающего освещения

# Электросхема освещения салона, без внутреннего окружающего освещения (1 из 4)

Освещение салона — Электросхема освещения салона, без внутреннего окружающего освещения — Электросхема освещения салона, без внутреннего окружающего освещения (1 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, без внутреннего окружающего освещения (2 из 4)

Освещение салона — Электросхема освещения салона, без внутреннего окружающего освещения — Электросхема освещения салона, без внутреннего окружающего освещения (2 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, без внутреннего окружающего освещения (3 из 4)

Освещение салона — Электросхема освещения салона, без внутреннего окружающего освещения — Электросхема освещения салона, без внутреннего окружающего освещения (3 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, без внутреннего окружающего освещения (4 из 4)

Освещение салона — Электросхема освещения салона, без внутреннего окружающего освещения — Электросхема освещения салона, без внутреннего окружающего освещения (4 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, с внутренним окружающим освещением

# Электросхема освещения салона, с внутренним окружающим освещением (1 из 4)

Освещение салона — Электросхема освещения салона, с внутренним окружающим освещением — Электросхема освещения салона, с внутренним окружающим освещением (1 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, с внутренним окружающим освещением (2 из 4)

Освещение салона — Электросхема освещения салона, с внутренним окружающим освещением — Электросхема освещения салона, с внутренним окружающим освещением (2 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, с внутренним окружающим освещением (3 из 4)

Освещение салона — Электросхема освещения салона, с внутренним окружающим освещением — Электросхема освещения салона, с внутренним окружающим освещением (3 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема освещения салона, с внутренним окружающим освещением (4 из 4)

Освещение салона — Электросхема освещения салона, с внутренним окружающим освещением — Электросхема освещения салона, с внутренним окружающим освещением (4 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Память

# Электросхема систем памяти

# Электросхема систем памяти (1 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (1 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема систем памяти (2 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (2 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема систем памяти (3 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (3 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Предупреждение

# Электросхема

# Электросхема (1 из 2)

Предупреждение — Электросхема — Электросхема (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема звонка

# Электросхема звонка (2 из 2)

Предупреждение — Электросхема звонка — Электросхема звонка (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Приборная панель

# Электросхема лобового дисплея

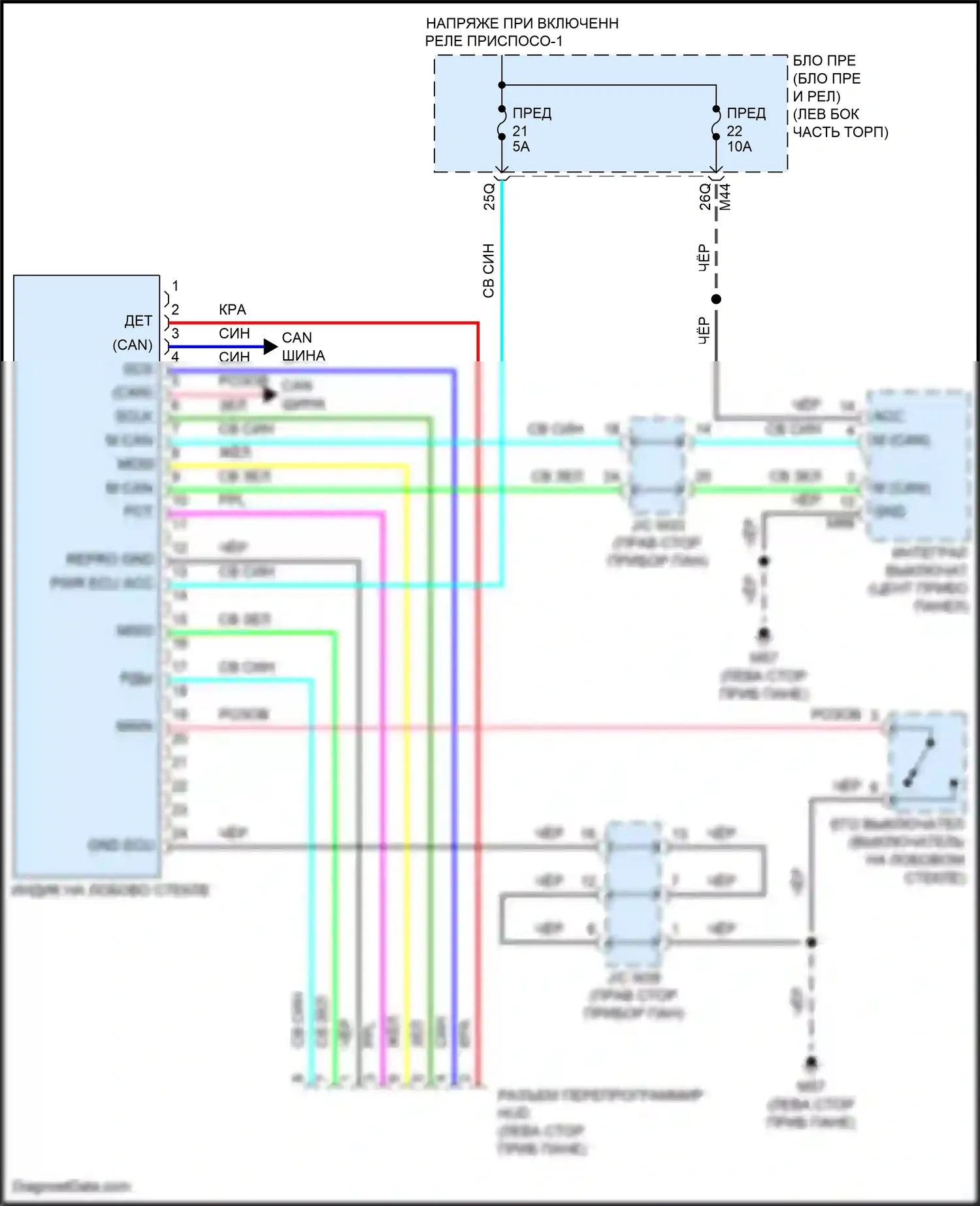

Приборная панель — Электросхема лобового дисплея — Электросхема лобового дисплея. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (3 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (3 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема защиты от взлома (4 из 4)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (4 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Сиденья

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема гидролокатора

Системы помощи водителю — Электросхема гидролокатора — Электросхема гидролокатора. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема камеры кругового обзора

Системы помощи водителю — Электросхема камеры кругового обзора — Электросхема камеры кругового обзора. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, без bose

# Электросхема навигации, без bose (1 из 5)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (1 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, без bose (2 из 5)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (2 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, без bose (3 из 5)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (3 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, без bose (4 из 5)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (4 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, без bose (5 из 5)

Системы помощи водителю — Электросхема навигации, без bose — Электросхема навигации, без bose (5 из 5). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose

# Электросхема навигации, с bose (1 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (1 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose (2 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (2 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose (3 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (3 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose (4 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (4 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose (5 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (5 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема навигации, с bose (6 из 6)

Системы помощи водителю — Электросхема навигации, с bose — Электросхема навигации, с bose (6 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема системы помощи водителю

Системы помощи водителю — Электросхема системы помощи водителю — Электросхема системы помощи водителю. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема телематики

Системы помощи водителю — Электросхема телематики — Электросхема телематики. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (1 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (2 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (2 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (3 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (3 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (4 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (4 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (5 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (5 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема разводки массы (6 из 6)

Точки подключения масс — Электросхема разводки массы — Электросхема разводки массы (6 из 6). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Auto анти-ослепляя внутри зеркальной электросхемы проводки

Управление зеркалами заднего вида — Auto анти-ослепляя внутри зеркальной электросхемы проводки — Auto анти-ослепляя внутри зеркальной электросхемы проводки. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Фары

# Электросхема адаптивного переднего освещения

Фары — Электросхема адаптивного переднего освещения — Электросхема адаптивного переднего освещения. Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (4 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (2 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (3 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Электросхема центрального замка (4 из 4)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 4). Infiniti QX55 I (2020-2024)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески

Электронная подвеска — Электросхема электронной подвески — Электросхема электронной подвески. Infiniti QX55 I (2020-2024)

Компоненты на схеме

Электроусилитель руля

# Прямая адаптивная электросхема рулевого управления

# Прямая адаптивная электросхема рулевого управления (1 из 2)

Электроусилитель руля — Прямая адаптивная электросхема рулевого управления — Прямая адаптивная электросхема рулевого управления (1 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

# Прямая адаптивная электросхема рулевого управления (2 из 2)

Электроусилитель руля — Прямая адаптивная электросхема рулевого управления — Прямая адаптивная электросхема рулевого управления (2 из 2). Infiniti QX55 I (2020-2024)

Компоненты на схеме

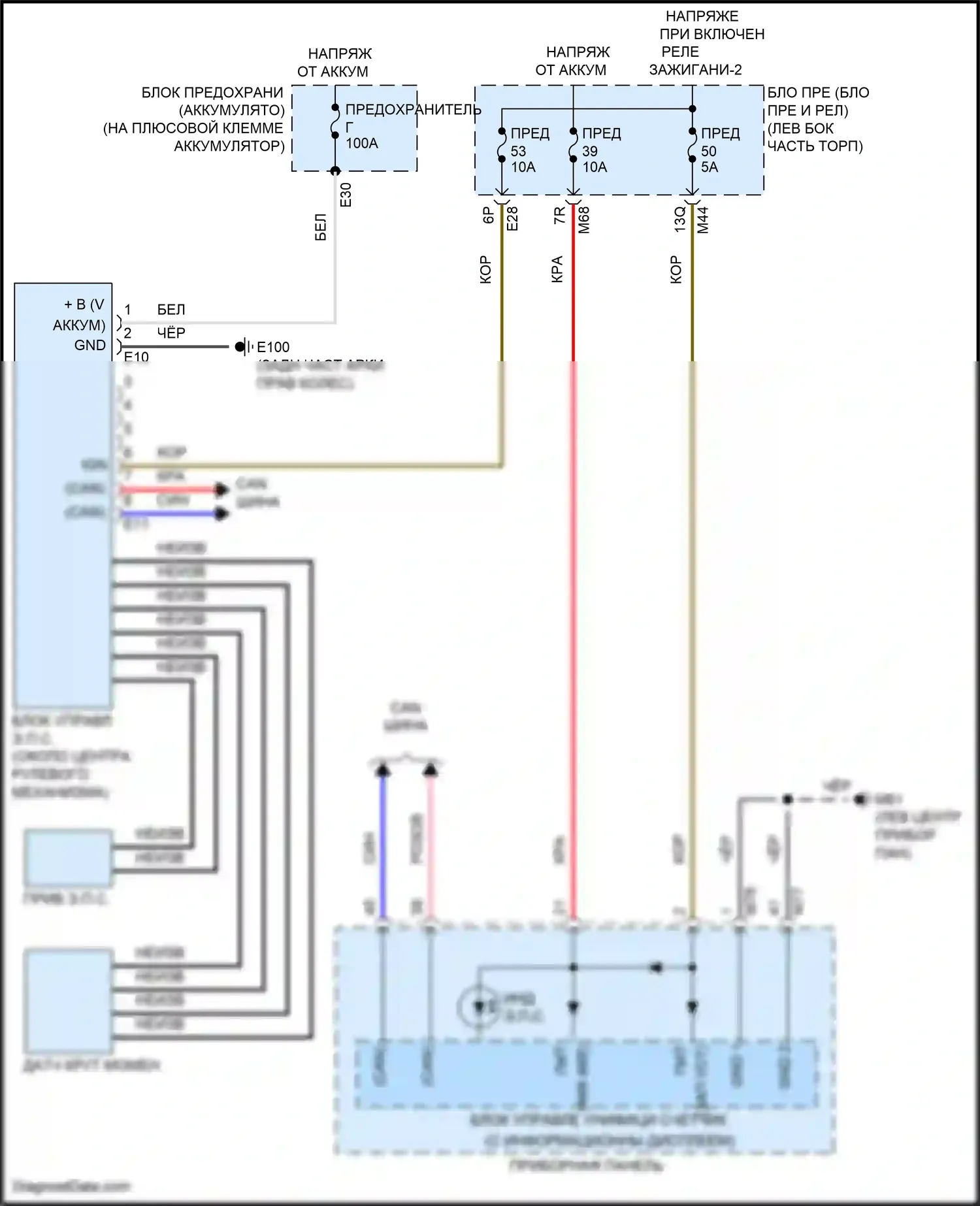

# Электрический усилитель руля электросхема

Электроусилитель руля — Электрический усилитель руля электросхема — Электрический усилитель руля электросхема. Infiniti QX55 I (2020-2024)

Компоненты на схеме
