Электросхемы Infiniti Q30 I (2015-2019)

32 системы 90 электросхем 1452 компонента

Системы помощи водителю

# Электросхема гидролокатора

# Электросхема гидролокатора (1 из 2)

Системы помощи водителю — Электросхема гидролокатора — Электросхема гидролокатора (1 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема гидролокатора (2 из 2)

Системы помощи водителю — Электросхема гидролокатора — Электросхема гидролокатора (2 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема камеры заднего вида

Системы помощи водителю — Электросхема камеры заднего вида — Электросхема камеры заднего вида. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема навигации

# Электросхема навигации (1 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема навигации (2 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема навигации (3 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема навигации (4 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема навигации (5 из 5)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (5 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема телематики

Системы помощи водителю — Электросхема телематики — Электросхема телематики. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема камеры кругового обзора

Системы помощи водителю — Электросхема камеры кругового обзора — Электросхема камеры кругового обзора. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема информационной системы в слепой зоне

Системы помощи водителю — Электросхема информационной системы в слепой зоне — Электросхема информационной системы в слепой зоне. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Can шина электросхема (2 из 4)

Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Can шина электросхема (3 из 4)

Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Can шина электросхема (4 из 4)

Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 3)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Сигнализации электросхема (2 из 3)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Сигнализации электросхема (3 из 3)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема растормаживания стояночного тормоза

Блокировка селектора — Электросхема растормаживания стояночного тормоза — Электросхема растормаживания стояночного тормоза. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема устройства открывания задней двери

Багажник, задняя дверь, лючок топливного бака — Электросхема устройства открывания задней двери — Электросхема устройства открывания задней двери. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Коробка передач

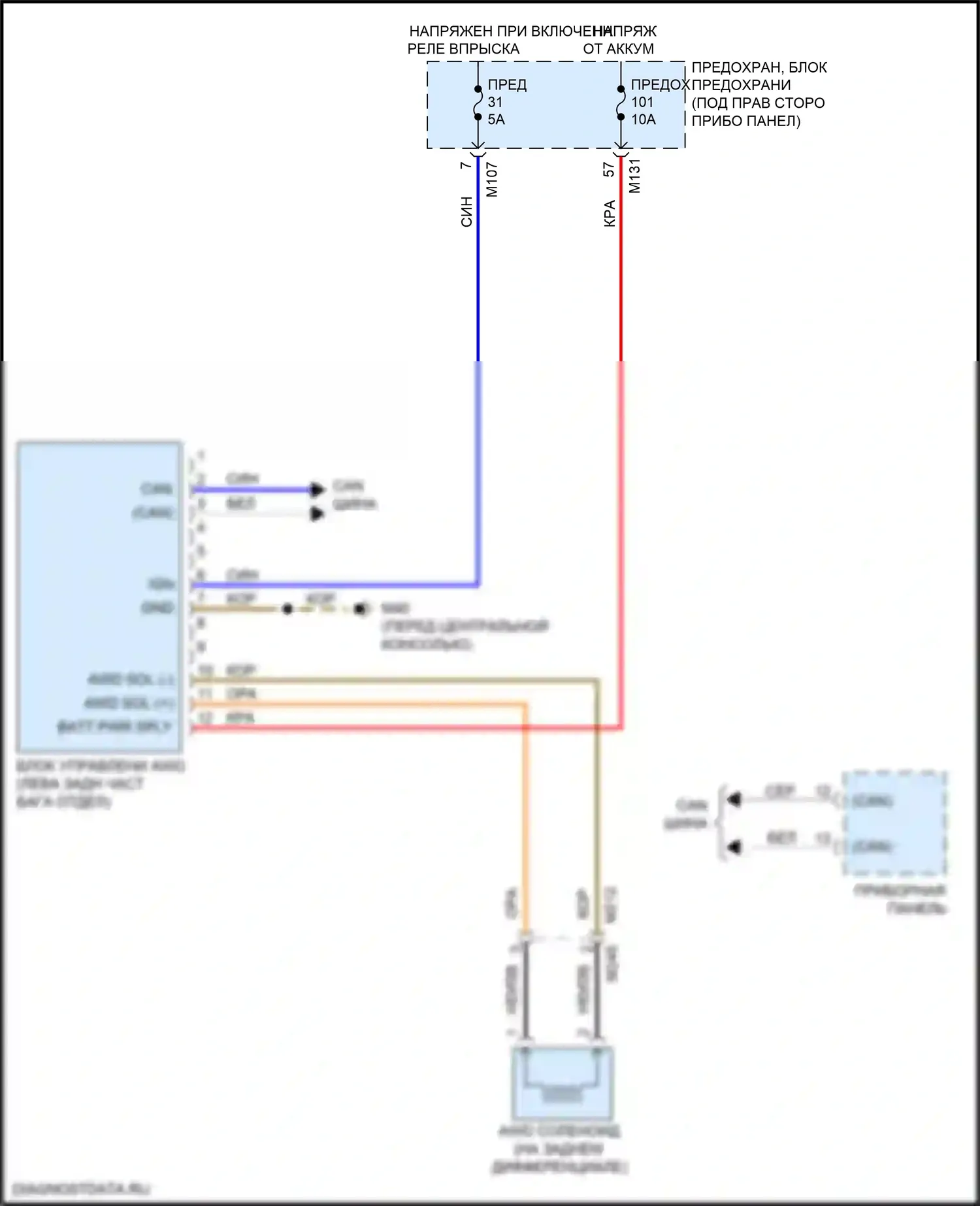

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема автоматической коробки передач

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Магнитола

# Электросхема радиосети, bose без навигации

# Электросхема радиосети, bose без навигации (1 из 5)

Магнитола — Электросхема радиосети, bose без навигации — Электросхема радиосети, bose без навигации (1 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема радиосети, bose без навигации (2 из 5)

Магнитола — Электросхема радиосети, bose без навигации — Электросхема радиосети, bose без навигации (2 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема радиосети, bose без навигации (3 из 5)

Магнитола — Электросхема радиосети, bose без навигации — Электросхема радиосети, bose без навигации (3 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема радиосети, bose без навигации (4 из 5)

Магнитола — Электросхема радиосети, bose без навигации — Электросхема радиосети, bose без навигации (4 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема радиосети, bose без навигации (5 из 5)

Магнитола — Электросхема радиосети, bose без навигации — Электросхема радиосети, bose без навигации (5 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола электросхема, базовая

# Магнитола электросхема, базовая (1 из 3)

Магнитола — Магнитола электросхема, базовая — Магнитола электросхема, базовая (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола электросхема, базовая (2 из 3)

Магнитола — Магнитола электросхема, базовая — Магнитола электросхема, базовая (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола электросхема, базовая (3 из 3)

Магнитола — Магнитола электросхема, базовая — Магнитола электросхема, базовая (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола, bose с навигацией

# Магнитола, bose с навигацией (1 из 5)

Магнитола — Магнитола, bose с навигацией — Магнитола, bose с навигацией (1 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола, bose с навигацией (2 из 5)

Магнитола — Магнитола, bose с навигацией — Магнитола, bose с навигацией (2 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола, bose с навигацией (3 из 5)

Магнитола — Магнитола, bose с навигацией — Магнитола, bose с навигацией (3 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола, bose с навигацией (4 из 5)

Магнитола — Магнитола, bose с навигацией — Магнитола, bose с навигацией (4 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Магнитола, bose с навигацией (5 из 5)

Магнитола — Магнитола, bose с навигацией — Магнитола, bose с навигацией (5 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема центрального замка (2 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема центрального замка (3 из 3)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Память

# Электросхема систем памяти

# Электросхема систем памяти (1 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема систем памяти (2 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема систем памяти (3 из 3)

Память — Электросхема систем памяти — Электросхема систем памяти (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Электроусилитель руля

# Электросхема блока управления электроникой рулевой колонки

Электроусилитель руля — Электросхема блока управления электроникой рулевой колонки — Электросхема блока управления электроникой рулевой колонки. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электрический усилитель руля электросхема

Электроусилитель руля — Электрический усилитель руля электросхема — Электрический усилитель руля электросхема. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема фар и фонарей (3 из 3)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Infiniti Q30 I (2015-2019)

Компоненты на схеме

Приборная панель

# Электросхема потолочного пульта

Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Управление зеркалами заднего вида

# Auto анти-ослепляя внутри зеркальной электросхемы проводки

Управление зеркалами заднего вида — Auto анти-ослепляя внутри зеркальной электросхемы проводки — Auto анти-ослепляя внутри зеркальной электросхемы проводки. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Сиденья

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Infiniti Q30 I (2015-2019)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 5)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 5)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 5)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 5)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (5 из 5)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 5). Infiniti Q30 I (2015-2019)

Компоненты на схеме
