Электросхемы Hyundai Tiburon I рестайлинг (1999-2002)

26 систем 41 электросхема 719 компонентов
Содержание — 26 систем, 41 схема
Can шина
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Приборная панель
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Тело компьютер
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

Can шина — Can шина. Hyundai Tiburon I рестайлинг (1999-2002)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Hyundai Tiburon I рестайлинг (1999-2002)
    Компоненты на схеме

      Блокировки переключения передач

      # Электросхема блокировки селектора

      Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Hyundai Tiburon I рестайлинг (1999-2002)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        # Электросхема блока предохранителей реле (1 из 4)

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Hyundai Tiburon I рестайлинг (1999-2002)
        Компоненты на схеме

          # Электросхема блока предохранителей реле (2 из 4)

          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Hyundai Tiburon I рестайлинг (1999-2002)
          Компоненты на схеме

            # Электросхема блока предохранителей реле (3 из 4)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Hyundai Tiburon I рестайлинг (1999-2002)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (4 из 4)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Hyundai Tiburon I рестайлинг (1999-2002)
              Компоненты на схеме

                Вентилятор охлаждения

                # Электросхема вентилятора охлаждения

                Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Hyundai Tiburon I рестайлинг (1999-2002)
                Компоненты на схеме

                  Двигатель

                  # Электросхема двигателя 2.0ls

                  # Электросхема двигателя 2.0ls (1 из 3)

                  Двигатель — Электросхема двигателя 2.0ls — Электросхема двигателя 2.0ls (1 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                  Компоненты на схеме

                    # Электросхема двигателя 2.0ls (2 из 3)

                    Двигатель — Электросхема двигателя 2.0ls — Электросхема двигателя 2.0ls (2 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                    Компоненты на схеме

                      # Электросхема двигателя 2.0ls (3 из 3)

                      Двигатель — Электросхема двигателя 2.0ls — Электросхема двигателя 2.0ls (3 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                      Компоненты на схеме

                        Дворники и омыватели

                        # Электросхема задних дворников и омывателей

                        Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Hyundai Tiburon I рестайлинг (1999-2002)
                        Компоненты на схеме

                          # Электросхема передних дворников и омывателей

                          Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Hyundai Tiburon I рестайлинг (1999-2002)
                          Компоненты на схеме

                            Клаксон

                            # Электросхема клаксона

                            Клаксон — Электросхема клаксона — Электросхема клаксона. Hyundai Tiburon I рестайлинг (1999-2002)
                            Компоненты на схеме

                              Кондиционирование воздуха

                              # Электросхема ручного кондиционера

                              Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера. Hyundai Tiburon I рестайлинг (1999-2002)
                              Компоненты на схеме

                                Коробка передач

                                # Электросхема автоматической коробки передач

                                Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Hyundai Tiburon I рестайлинг (1999-2002)
                                Компоненты на схеме

                                  Круиз-контроль

                                  # Электросхема круиз-контроля

                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Hyundai Tiburon I рестайлинг (1999-2002)
                                  Компоненты на схеме

                                    Магнитола

                                    # Магнитола электросхем

                                    Магнитола — Магнитола электросхем — Магнитола электросхем. Hyundai Tiburon I рестайлинг (1999-2002)
                                    Компоненты на схеме

                                      Освещение салона

                                      # Электросхема освещения салона, без люка

                                      Освещение салона — Электросхема освещения салона, без люка — Электросхема освещения салона, без люка. Hyundai Tiburon I рестайлинг (1999-2002)
                                      Компоненты на схеме

                                        # Электросхема освещения салона, с люком

                                        Освещение салона — Электросхема освещения салона, с люком — Электросхема освещения салона, с люком. Hyundai Tiburon I рестайлинг (1999-2002)
                                        Компоненты на схеме

                                          # Электросхема подсветки приборной панели

                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Hyundai Tiburon I рестайлинг (1999-2002)
                                          Компоненты на схеме

                                            Подогрев стекол

                                            # Электросхема подогрева

                                            Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Hyundai Tiburon I рестайлинг (1999-2002)
                                            Компоненты на схеме

                                              Подушки безопасности

                                              # Электросхема подушек безопасности

                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Hyundai Tiburon I рестайлинг (1999-2002)
                                              Компоненты на схеме

                                                Приборная панель

                                                # Электросхема приборной панели

                                                Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Hyundai Tiburon I рестайлинг (1999-2002)
                                                Компоненты на схеме

                                                  Складная крыша/люк

                                                  # Складная крыша/цепи штриховки

                                                  Складная крыша/люк — Складная крыша/цепи штриховки — Складная крыша/цепи штриховки. Hyundai Tiburon I рестайлинг (1999-2002)
                                                  Компоненты на схеме

                                                    Стартер/генератор

                                                    # Электросхема генератора

                                                    Стартер/генератор — Электросхема генератора — Электросхема генератора. Hyundai Tiburon I рестайлинг (1999-2002)
                                                    Компоненты на схеме

                                                      # Электросхема стартера

                                                      Стартер/генератор — Электросхема стартера — Электросхема стартера. Hyundai Tiburon I рестайлинг (1999-2002)
                                                      Компоненты на схеме

                                                        Стеклоподъемники

                                                        # Электросхема стеклоподъемника

                                                        Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Hyundai Tiburon I рестайлинг (1999-2002)
                                                        Компоненты на схеме

                                                          Тело компьютер

                                                          # Электросхемы компьютера тела

                                                          Тело компьютер — Электросхемы компьютера тела — Электросхемы компьютера тела. Hyundai Tiburon I рестайлинг (1999-2002)
                                                          Компоненты на схеме

                                                            Точки подключения масс

                                                            # Электросхема точек подключения масс

                                                            # Электросхема точек подключения масс (1 из 3)

                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                                                            Компоненты на схеме

                                                              # Электросхема точек подключения масс (2 из 3)

                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                                                              Компоненты на схеме

                                                                # Электросхема точек подключения масс (3 из 3)

                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Hyundai Tiburon I рестайлинг (1999-2002)
                                                                Компоненты на схеме

                                                                  Управление зеркалами заднего вида

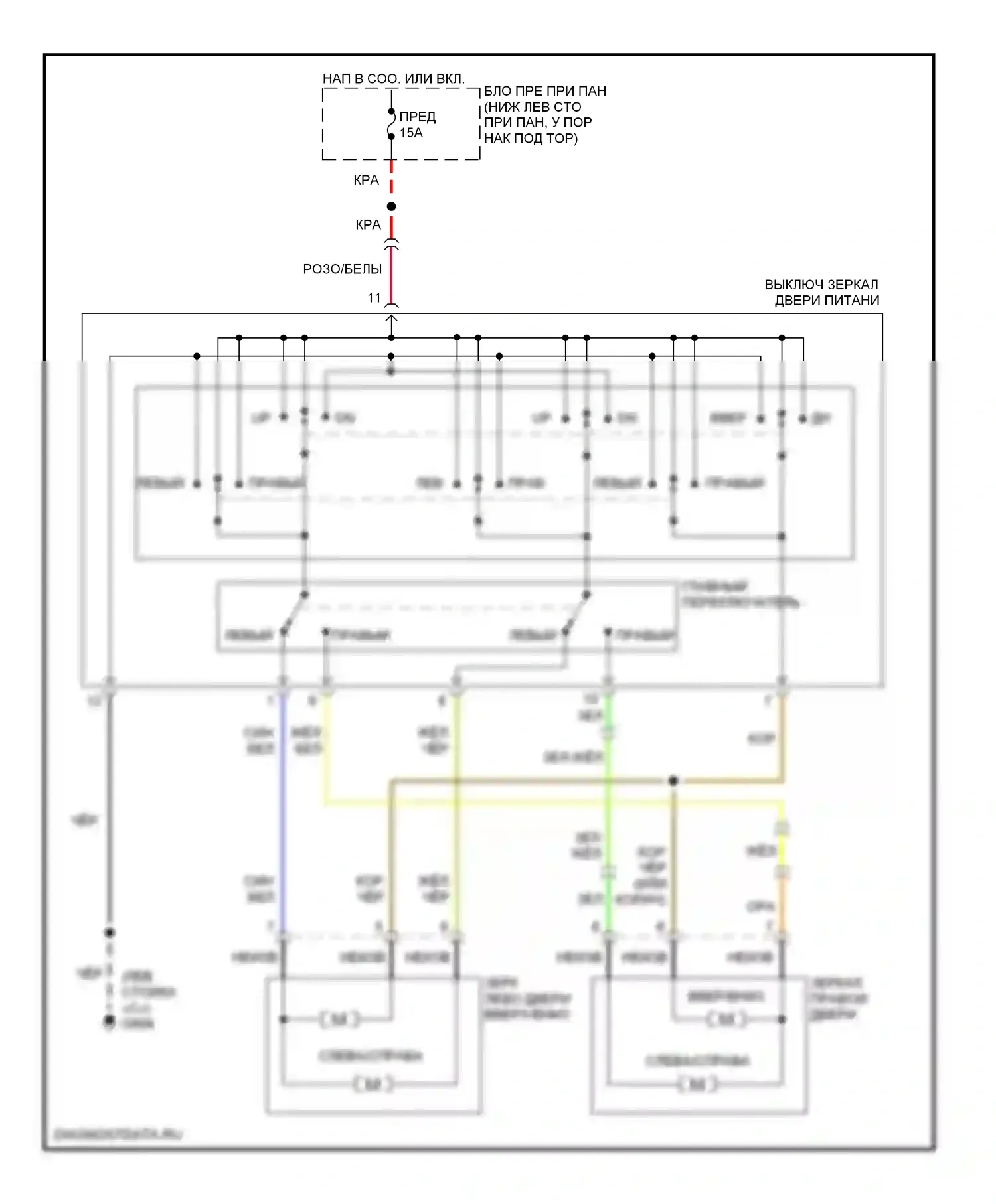

                                                                  # Электросхема силового зеркала

                                                                  Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Hyundai Tiburon I рестайлинг (1999-2002)
                                                                  Компоненты на схеме

                                                                    Фары

                                                                    # Электросхема фар, без дрели

                                                                    Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Hyundai Tiburon I рестайлинг (1999-2002)
                                                                    Компоненты на схеме

                                                                      # Электросхема фар, с дрелью

                                                                      # Электросхема фар, с дрелью (1 из 2)

                                                                      Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (1 из 2). Hyundai Tiburon I рестайлинг (1999-2002)
                                                                      Компоненты на схеме

                                                                        # Электросхема фар, с дрелью (2 из 2)

                                                                        Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью (2 из 2). Hyundai Tiburon I рестайлинг (1999-2002)
                                                                        Компоненты на схеме

                                                                          Фары и фонари

                                                                          # Электросхема фар и фонарей

                                                                          # Электросхема фар и фонарей (1 из 2)

                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Hyundai Tiburon I рестайлинг (1999-2002)
                                                                          Компоненты на схеме

                                                                            # Электросхема фар и фонарей (2 из 2)

                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Hyundai Tiburon I рестайлинг (1999-2002)
                                                                            Компоненты на схеме

                                                                              # Электросхема фонарей заднего хода

                                                                              Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Hyundai Tiburon I рестайлинг (1999-2002)
                                                                              Компоненты на схеме

                                                                                Центральный замок

                                                                                # Электросхема замка силовой двери

                                                                                Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Hyundai Tiburon I рестайлинг (1999-2002)
                                                                                Компоненты на схеме

                                                                                  Электроусилитель руля

                                                                                  # Электросхема электроусилителя руля

                                                                                  Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Hyundai Tiburon I рестайлинг (1999-2002)
                                                                                  Компоненты на схеме
