Электросхемы Hyundai Palisade I рестайлинг (2022-2024)

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Войти

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Войти

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Войти

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Войти

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Войти

Компоненты на схеме

# Электросхема стартера

Войти

Компоненты на схеме

Сиденья

# Питание пассажиров сиденья электросхема, без релаксации, с переключателем

Войти

Компоненты на схеме

# Электросхема откидного сиденья, сиденья третьего ряда

# Электросхема откидного сиденья, сиденья третьего ряда (1 из 3)

Войти

Компоненты на схеме

# Электросхема откидного сиденья, сиденья третьего ряда (2 из 3)

Войти

Компоненты на схеме

# Электросхема откидного сиденья, сиденья третьего ряда (3 из 3)

Войти

Компоненты на схеме

# Питание водительского сиденья электросхема

Войти

Компоненты на схеме

# Электросхема сиденья питания для пассажиров, с релаксацией

# Электросхема сиденья питания для пассажиров, с релаксацией (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья питания для пассажиров, с релаксацией (2 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции переднего сиденья

# Электросхема вентиляции переднего сиденья (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции переднего сиденья (2 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья второго ряда

# Электросхема вентиляции сиденья второго ряда (1 из 2)

Войти

Компоненты на схеме

# Электросхема вентиляции сиденья второго ряда (2 из 2)

Войти

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Войти

Компоненты на схеме

# Электросхема обогреваемых сидений третьего ряда

Войти

Компоненты на схеме

# Электросхема обогреваемых сидений второго ряда

Войти

Компоненты на схеме

# Электросхема передних обогреваемых сидений

Войти

Компоненты на схеме

# Электросхема складного сиденья, сиденья второго ряда

Войти

Компоненты на схеме

# Электросхема сиденья питания для пассажиров, 8-ходовая без релаксации и перехода в выключатель

Войти

Компоненты на схеме

# Электросхема пассажирского сиденья, 10-way без отдыха и ходить в переключателе

Войти

Компоненты на схеме

Коробка передач

# Электросхема раздаточной коробки

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоматической коробки передач (3 из 3)

Войти

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 3)

Войти

Компоненты на схеме

# Электросхема защиты от взлома (2 из 3)

Войти

Компоненты на схеме

# Электросхема защиты от взлома (3 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, без смарт-ключа

Войти

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей и nfc

# Электросхема иммобилайзера, с системой интеллектуальных ключей и nfc (1 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей и nfc (2 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, с системой интеллектуальных ключей и nfc (3 из 3)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, с интеллектуальной системой ключей, без nfc

# Электросхема иммобилайзера, с интеллектуальной системой ключей, без nfc (1 из 2)

Войти

Компоненты на схеме

# Электросхема иммобилайзера, с интеллектуальной системой ключей, без nfc (2 из 2)

Войти

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с передним/задним авто вверх/вниз и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, с передним/задним авто вверх/вниз и стеклоподъемниками безопасности (2 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, с передними/задними автоматическими стеклоподъемниками и защитными стеклоподъемниками

# Электросхема стеклоподъемников, с передними/задними автоматическими стеклоподъемниками и защитными стеклоподъемниками (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, с фронтальным авто вверх/вниз и стеклоподъемниками безопасности

# Электросхема стеклоподъемников, с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (1 из 2)

Войти

Компоненты на схеме

# Электросхема стеклоподъемников, с фронтальным авто вверх/вниз и стеклоподъемниками безопасности (2 из 2)

Войти

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала, без дисплея

Войти

Компоненты на схеме

# Электросхема электрохромного зеркала, с дисплеем

Войти

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Войти

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 6)

Войти

Компоненты на схеме

# Can шина электросхема (2 из 6)

Войти

Компоненты на схеме

# Can шина электросхема (3 из 6)

Войти

Компоненты на схеме

# Can шина электросхема (4 из 6)

Войти

Компоненты на схеме

# Can шина электросхема (5 из 6)

Войти

Компоненты на схеме

# Can шина электросхема (6 из 6)

Войти

Компоненты на схеме

Точки подключения масс

# Электросхема разводки массы

# Электросхема разводки массы (1 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (2 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (3 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (4 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (5 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (6 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (7 из 8)

Войти

Компоненты на схеме

# Электросхема разводки массы (8 из 8)

Войти

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема выпуска двери багажника

Войти

Компоненты на схеме

# Электросхема силовой двери багажника

# Электросхема силовой двери багажника (1 из 2)

Войти

Компоненты на схеме

# Электросхема силовой двери багажника (2 из 2)

Войти

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 3)

Войти

Компоненты на схеме

# Электросхема фар (2 из 3)

Войти

Компоненты на схеме

# Электросхема фар (3 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп

# Электросхема автоламп (1 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп (2 из 3)

Войти

Компоненты на схеме

# Электросхема автоламп (3 из 3)

Войти

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (2 из 3)

Войти

Компоненты на схеме

# Электросхема центрального замка (3 из 3)

Войти

Компоненты на схеме

Системы помощи водителю

# Электросхема парктроника, с adas

# Электросхема парктроника, с adas (1 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника, с adas (2 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника, без рекламы

# Электросхема парктроника, без рекламы (1 из 2)

Войти

Компоненты на схеме

# Электросхема парктроника, без рекламы (2 из 2)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем

# Электросхема навигации, с усилителем (1 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем (2 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем (3 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем (4 из 5)

Войти

Компоненты на схеме

# Электросхема навигации, с усилителем (5 из 5)

Войти

Компоненты на схеме

# Электросхема камеры заднего вида

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя

# Электросхема навигации, без усилителя (1 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (2 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (3 из 4)

Войти

Компоненты на схеме

# Электросхема навигации, без усилителя (4 из 4)

Войти

Компоненты на схеме

# Электросхема помощи водителю

Войти

Компоненты на схеме

# Электросхема информационной системы в слепой зоне

Войти

Компоненты на схеме

# Электросхема помощи в удержании полосы движения

Войти

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 4)

Войти

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 4)

Войти

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 4)

Войти

Компоненты на схеме

# Электросхема ручного кондиционера (4 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля

# Электросхема климат контроля (1 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (2 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (3 из 4)

Войти

Компоненты на схеме

# Электросхема климат контроля (4 из 4)

Войти

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (8 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (9 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (10 из 11)

Войти

Компоненты на схеме

# Электросхема блока предохранителей реле (11 из 11)

Войти

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 5)

Войти

Компоненты на схеме

# Электросхема освещения салона (2 из 5)

Войти

Компоненты на схеме

# Электросхема освещения салона (3 из 5)

Войти

Компоненты на схеме

# Электросхема освещения салона (4 из 5)

Войти

Компоненты на схеме

# Электросхема освещения салона (5 из 5)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 4)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 4)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели (3 из 4)

Войти

Компоненты на схеме

# Электросхема подсветки приборной панели (4 из 4)

Войти

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Войти

Компоненты на схеме

Предупреждение

# Электросхема

# Электросхема (1 из 2)

Войти

Компоненты на схеме

# Электросхема контроля давления в шинах

Войти

Компоненты на схеме

# Электросхема звонка

# Электросхема звонка (2 из 2)

Войти

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя, с релаксацией

# Электросхема сиденья памяти водителя, с релаксацией (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти водителя, с релаксацией (2 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти водителя, без релаксации

# Электросхема сиденья памяти водителя, без релаксации (1 из 2)

Войти

Компоненты на схеме

# Электросхема сиденья памяти водителя, без релаксации (2 из 2)

Войти

Компоненты на схеме

# Электросхема памяти зеркал

# Электросхема памяти зеркал (1 из 2)

Войти

Компоненты на схеме

# Электросхема памяти зеркал (2 из 2)

Войти

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Войти

Компоненты на схеме

Приборная панель

# Электросхема приборной панели, с 4,2-дюймовым жк-дисплеем

# Электросхема приборной панели, с 4,2-дюймовым жк-дисплеем (1 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, с 4,2-дюймовым жк-дисплеем (2 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, с 4,2-дюймовым жк-дисплеем (3 из 4)

Войти

Компоненты на схеме

# Электросхема приборной панели, с 4,2-дюймовым жк-дисплеем (4 из 4)

Войти

Компоненты на схеме

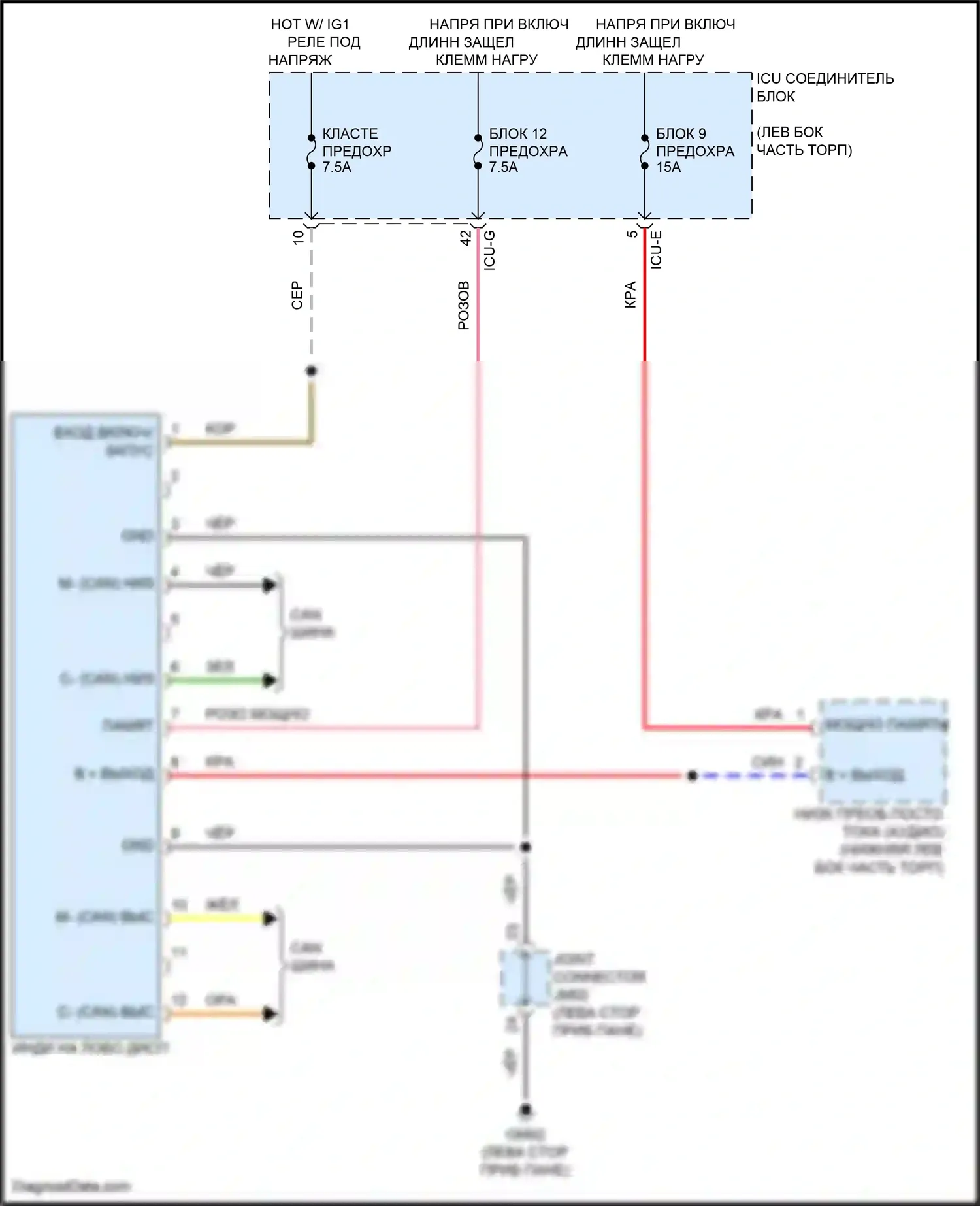

# Электросхема лобового дисплея

Войти

Компоненты на схеме

# Электросхема приборной панели, с 12,3-дюймовым 3d tft lcd

# Электросхема приборной панели, с 12,3-дюймовым 3d tft lcd (1 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, с 12,3-дюймовым 3d tft lcd (2 из 3)

Войти

Компоненты на схеме

# Электросхема приборной панели, с 12,3-дюймовым 3d tft lcd (3 из 3)

Войти

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол, с автоматическим подогревом

# Электросхема подогрева стекол, с автоматическим подогревом (1 из 2)

Войти

Компоненты на схеме

# Электросхема подогрева стекол, с автоматическим подогревом (2 из 2)

Войти

Компоненты на схеме

# Размагничивает монтажную электросхему, без автоматического подогрева

Войти

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Войти

Компоненты на схеме

# Электрический ручник электросхема

Войти

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Войти

Компоненты на схеме

# Электросхема передних дворников и омывателей

# Электросхема передних дворников и омывателей (1 из 2)

Войти

Компоненты на схеме

# Электросхема передних дворников и омывателей (2 из 2)

Войти

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока управления ips

# Электросхема блока управления ips (1 из 3)

Войти

Компоненты на схеме

# Электросхема блока управления ips (2 из 3)

Войти

Компоненты на схеме

# Электросхема блока управления ips (3 из 3)

Войти

Компоненты на схеме

# Электросхема блока встроенного управления

# Электросхема блока встроенного управления (1 из 2)

Войти

Компоненты на схеме

# Электросхема блока встроенного управления (2 из 2)

Войти

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Войти

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (2 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (3 из 4)

Войти

Компоненты на схеме

# Электросхема фар и фонарей (4 из 4)

Войти

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 5)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (2 из 5)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (3 из 5)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (4 из 5)

Войти

Компоненты на схеме

# Электросхема подушек безопасности (5 из 5)

Войти

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Войти

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с усилителем

# Электросхема магнитолы, с усилителем (1 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, с усилителем (2 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, с усилителем (3 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, с усилителем (4 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, с усилителем (5 из 5)

Войти

Компоненты на схеме

# Электросхема магнитолы, без усилителя

# Электросхема магнитолы, без усилителя (1 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, без усилителя (2 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, без усилителя (3 из 4)

Войти

Компоненты на схеме

# Электросхема магнитолы, без усилителя (4 из 4)

Войти

Компоненты на схеме

Клаксон

# Электросхема клаксона

Войти

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.8l

# Электросхема двигателя 3.8l (1 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (2 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (3 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (4 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (5 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (6 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (7 из 8)

Войти

Компоненты на схеме

# Электросхема двигателя 3.8l (8 из 8)

Войти

Компоненты на схеме
