Электросхемы Hummer H2 I (2002-2007)

31 система 68 электросхем 1322 компонента

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема компрессора

Кондиционирование воздуха — Электросхема компрессора — Электросхема компрессора. Hummer H2 I (2002-2007)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Hummer H2 I (2002-2007)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема шлюза

Сигнализация — Электросхема шлюза — Электросхема шлюза. Hummer H2 I (2002-2007)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Hummer H2 I (2002-2007)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Hummer H2 I (2002-2007)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Hummer H2 I (2002-2007)

Компоненты на схеме

Электронная подвеска

# Электросхема электронной подвески, раннего выпуска

Электронная подвеска — Электросхема электронной подвески, раннего выпуска — Электросхема электронной подвески, раннего выпуска. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электронная электросхема подвески, поздний выпуск

Электронная подвеска — Электронная электросхема подвески, поздний выпуск — Электронная электросхема подвески, поздний выпуск. Hummer H2 I (2002-2007)

Компоненты на схеме

Двигатель

# Электросхема двигателя 6.0l vin u

# Электросхема двигателя 6.0l vin u (1 из 5)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (1 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (2 из 5)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (2 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (3 из 5)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (3 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (4 из 5)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (4 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема двигателя 6.0l vin u (5 из 5)

Двигатель — Электросхема двигателя 6.0l vin u — Электросхема двигателя 6.0l vin u (5 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема освещения бездорожья

Фары и фонари — Электросхема освещения бездорожья — Электросхема освещения бездорожья. Hummer H2 I (2002-2007)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Hummer H2 I (2002-2007)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Hummer H2 I (2002-2007)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Hummer H2 I (2002-2007)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Hummer H2 I (2002-2007)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 3). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема освещения салона (2 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 3). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема освещения салона (3 из 3)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (3 из 3). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Hummer H2 I (2002-2007)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

Системы помощи водителю — Электросхема навигации — Электросхема навигации. Hummer H2 I (2002-2007)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 6)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 6). Hummer H2 I (2002-2007)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Hummer H2 I (2002-2007)

Компоненты на схеме

Сиденья

# Электросхема отопителя переднего сиденья

Сиденья — Электросхема отопителя переднего сиденья — Электросхема отопителя переднего сиденья. Hummer H2 I (2002-2007)

Компоненты на схеме

# Поясничная электросхема

Сиденья — Поясничная электросхема — Поясничная электросхема. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема сиденья питания для пассажиров

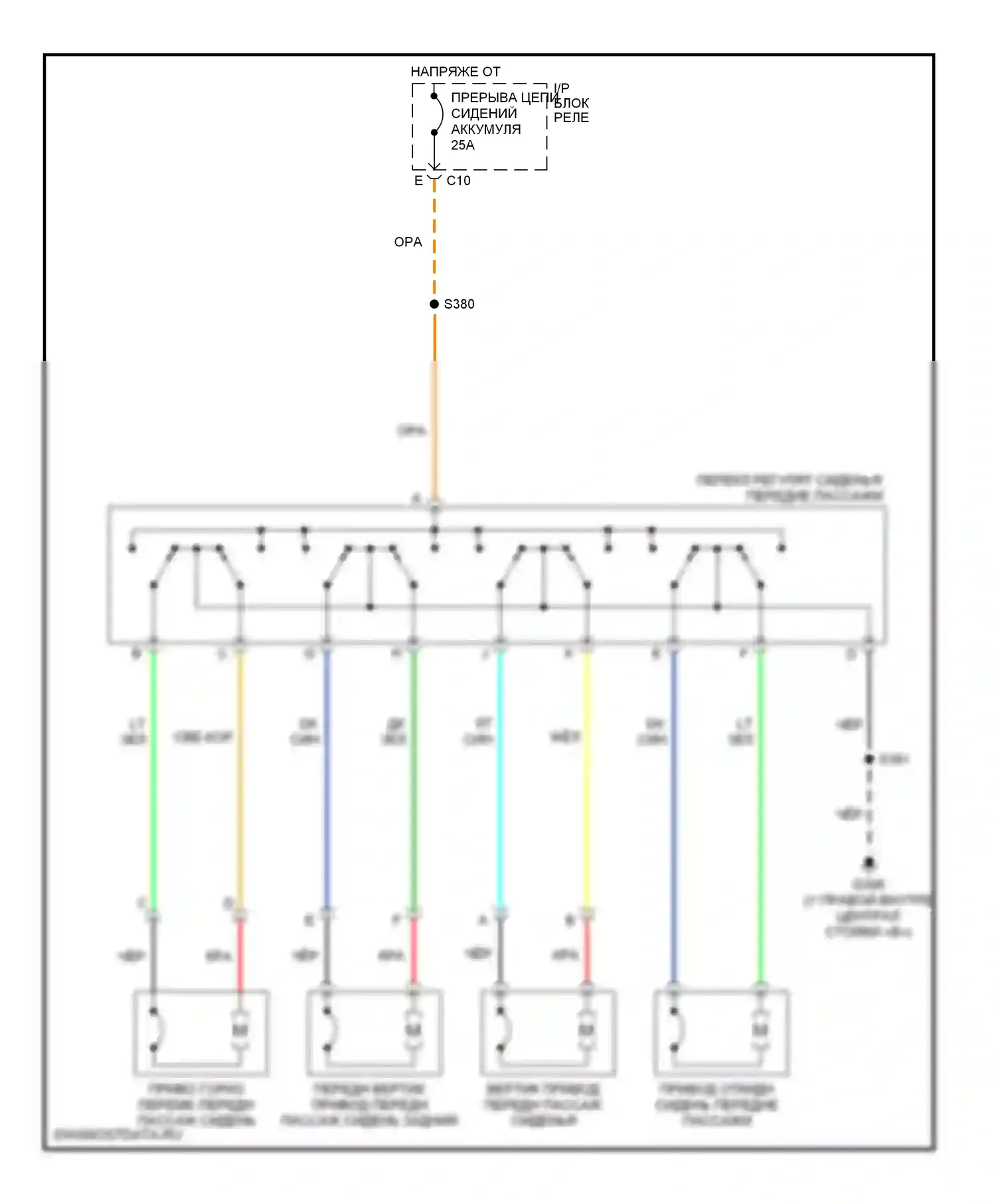

Сиденья — Электросхема сиденья питания для пассажиров — Электросхема сиденья питания для пассажиров. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема отопителя заднего сиденья

Сиденья — Электросхема отопителя заднего сиденья — Электросхема отопителя заднего сиденья. Hummer H2 I (2002-2007)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Hummer H2 I (2002-2007)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Hummer H2 I (2002-2007)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

# Электросхема магнитолы (1 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема магнитолы (2 из 2)

Магнитола — Электросхема магнитолы — Электросхема магнитолы (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема спутниковой магнитолы

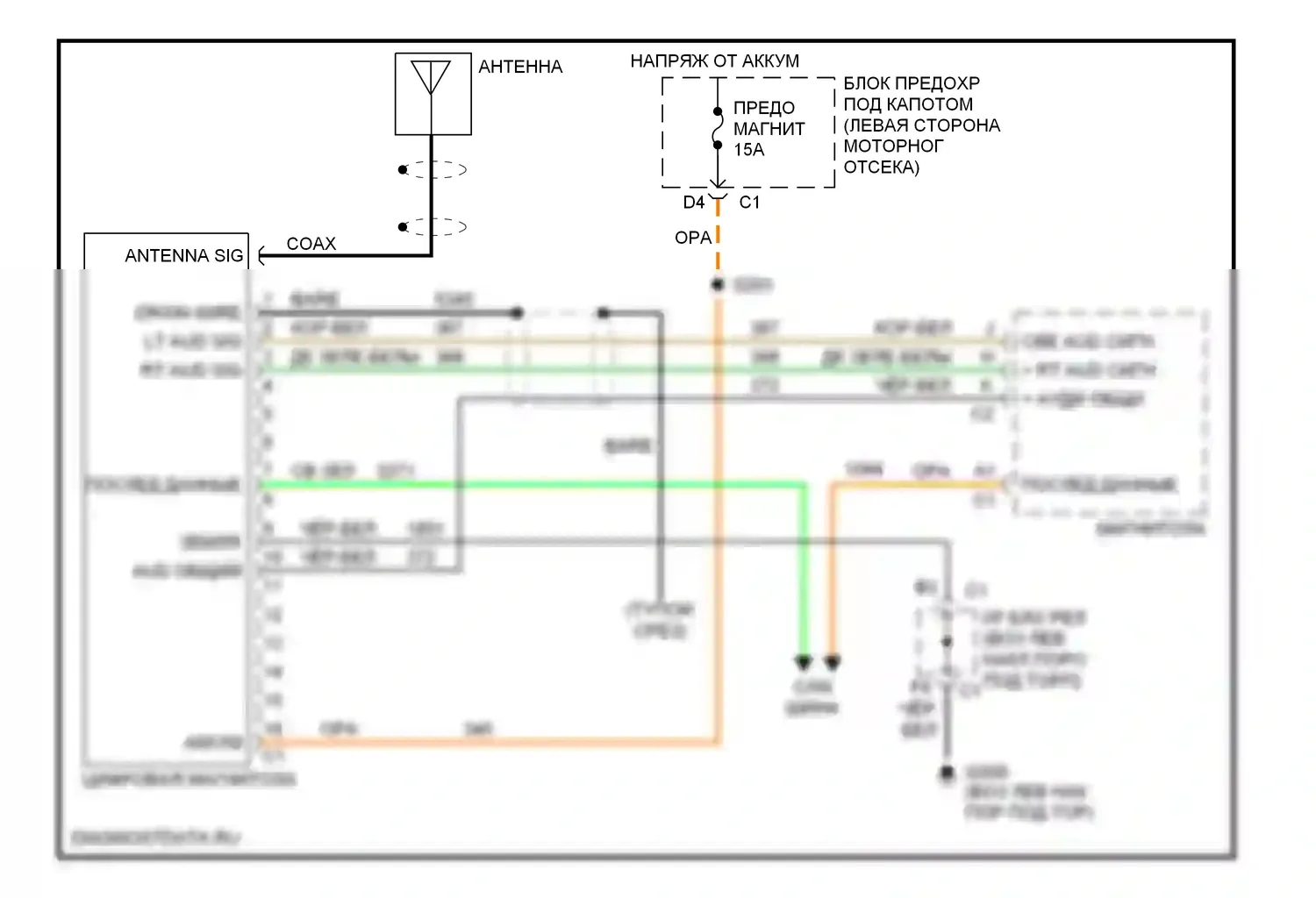

Магнитола — Электросхема спутниковой магнитолы — Электросхема спутниковой магнитолы. Hummer H2 I (2002-2007)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Hummer H2 I (2002-2007)

Компоненты на схеме

Стартер/генератор

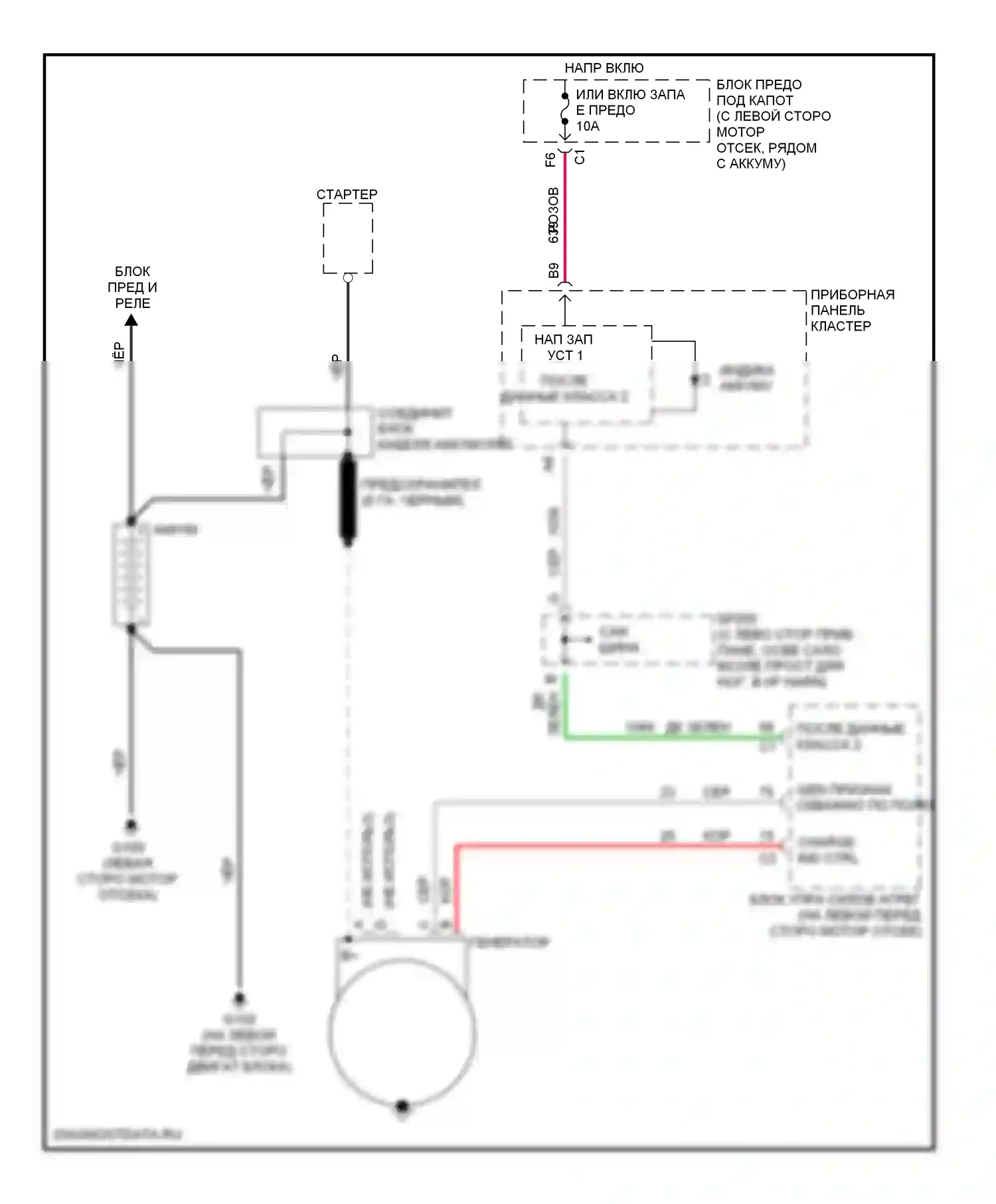

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Hummer H2 I (2002-2007)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Hummer H2 I (2002-2007)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема раздаточной коробки

Коробка передач — Электросхема раздаточной коробки — Электросхема раздаточной коробки. Hummer H2 I (2002-2007)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема промежуточного затвора

Багажник, задняя дверь, лючок топливного бака — Электросхема промежуточного затвора — Электросхема промежуточного затвора. Hummer H2 I (2002-2007)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

# Электросхема помощников водителя (1 из 2)

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя (1 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема помощников водителя (2 из 2)

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя (2 из 2). Hummer H2 I (2002-2007)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Hummer H2 I (2002-2007)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Hummer H2 I (2002-2007)

Компоненты на схеме
