Электросхемы Honda Fit I (2004-2009)

26 систем 56 электросхем 894 компонента

Кондиционирование воздуха

# Электросхема нагревателя

Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Honda Fit I (2004-2009)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома, приспособление

Сигнализация — Электросхема защиты от взлома, приспособление — Электросхема защиты от взлома, приспособление. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема защиты от взлома, спорт

# Электросхема защиты от взлома, спорт (1 из 2)

Сигнализация — Электросхема защиты от взлома, спорт — Электросхема защиты от взлома, спорт (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема защиты от взлома, спорт (2 из 2)

Сигнализация — Электросхема защиты от взлома, спорт — Электросхема защиты от взлома, спорт (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Honda Fit I (2004-2009)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Honda Fit I (2004-2009)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Honda Fit I (2004-2009)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Honda Fit I (2004-2009)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Honda Fit I (2004-2009)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.5л

# Электросхема двигателя 1.5л (1 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (1 из 4). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема двигателя 1.5л (2 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (2 из 4). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема двигателя 1.5л (3 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (3 из 4). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема двигателя 1.5л (4 из 4)

Двигатель — Электросхема двигателя 1.5л — Электросхема двигателя 1.5л (4 из 4). Honda Fit I (2004-2009)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода, автоматическая коробка передач

Фары и фонари — Электросхема фонарей заднего хода, автоматическая коробка передач — Электросхема фонарей заднего хода, автоматическая коробка передач. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема фонарей заднего хода, механическая коробка передач

Фары и фонари — Электросхема фонарей заднего хода, механическая коробка передач — Электросхема фонарей заднего хода, механическая коробка передач. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Honda Fit I (2004-2009)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

Фары

# Электросхема фар, dx lx с дрелью

Фары — Электросхема фар, dx lx с дрелью — Электросхема фар, dx lx с дрелью. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема фар, подходит спорт без дрели

Фары — Электросхема фар, подходит спорт без дрели — Электросхема фар, подходит спорт без дрели. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема фар, посадка без дрели

Фары — Электросхема фар, посадка без дрели — Электросхема фар, посадка без дрели. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема фар, спорт с дрелью

Фары — Электросхема фар, спорт с дрелью — Электросхема фар, спорт с дрелью. Honda Fit I (2004-2009)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Honda Fit I (2004-2009)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

Центральный замок

# Электросхема бесключевого доступа, приспособление

Центральный замок — Электросхема бесключевого доступа, приспособление — Электросхема бесключевого доступа, приспособление. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема бесключевого доступа, спорт

# Электросхема бесключевого доступа, спорт (1 из 2)

Центральный замок — Электросхема бесключевого доступа, спорт — Электросхема бесключевого доступа, спорт (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема бесключевого доступа, спорт (2 из 2)

Центральный замок — Электросхема бесключевого доступа, спорт — Электросхема бесключевого доступа, спорт (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема центрального замка

Центральный замок — Электросхема центрального замка — Электросхема центрального замка. Honda Fit I (2004-2009)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Honda Fit I (2004-2009)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Honda Fit I (2004-2009)

Компоненты на схеме

Магнитола

# Электросхема музыкальной связи, аксессуар

Магнитола — Электросхема музыкальной связи, аксессуар — Электросхема музыкальной связи, аксессуар. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Honda Fit I (2004-2009)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Honda Fit I (2004-2009)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Honda Fit I (2004-2009)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). Honda Fit I (2004-2009)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Honda Fit I (2004-2009)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Honda Fit I (2004-2009)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Honda Fit I (2004-2009)

Компоненты на схеме

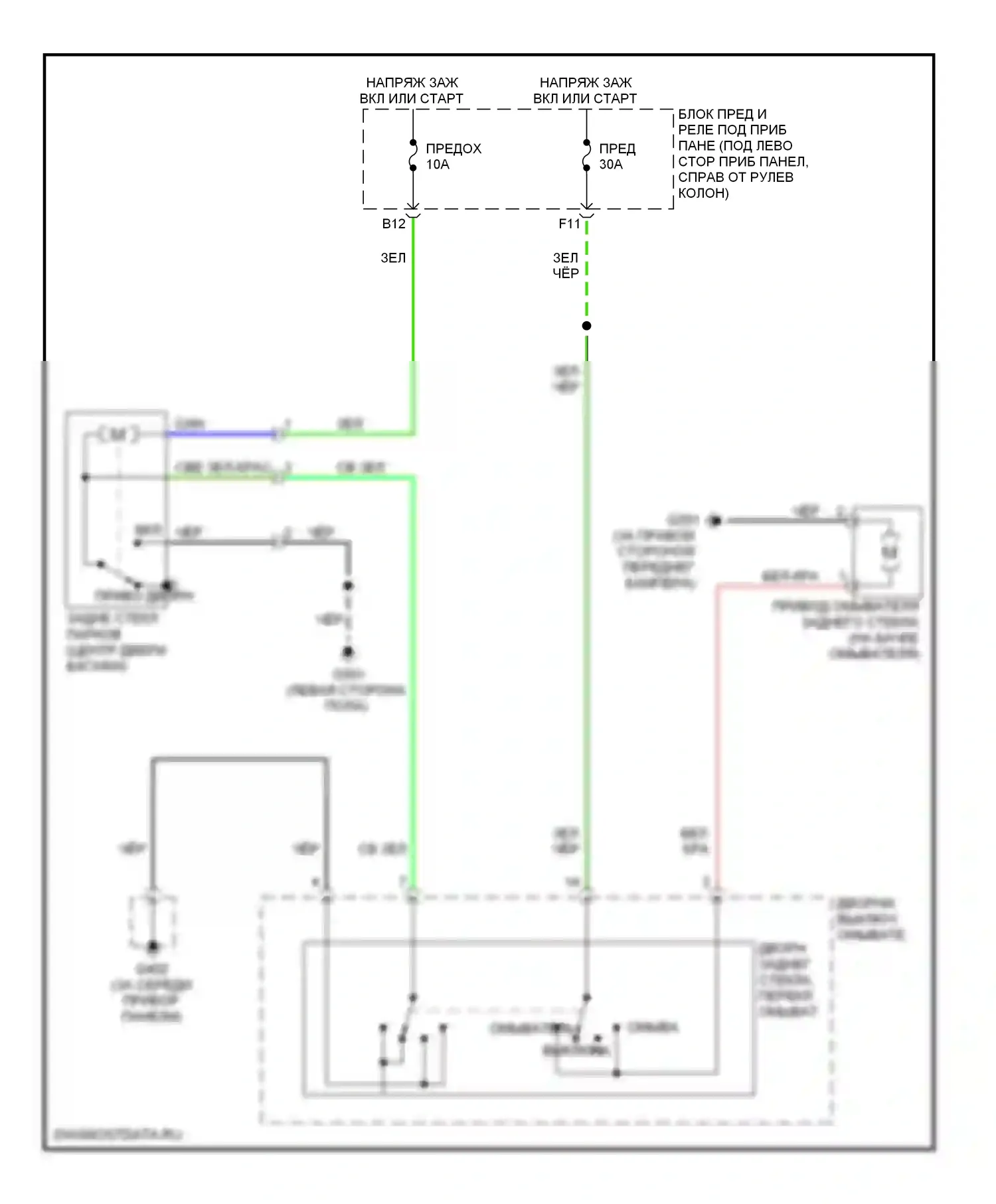

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Honda Fit I (2004-2009)

Компоненты на схеме
