Электросхемы Honda CR-V IV (2011-2015)

31 система 87 электросхем 1007 компонентов

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Honda CR-V IV (2011-2015)

Компоненты на схеме

Сиденья

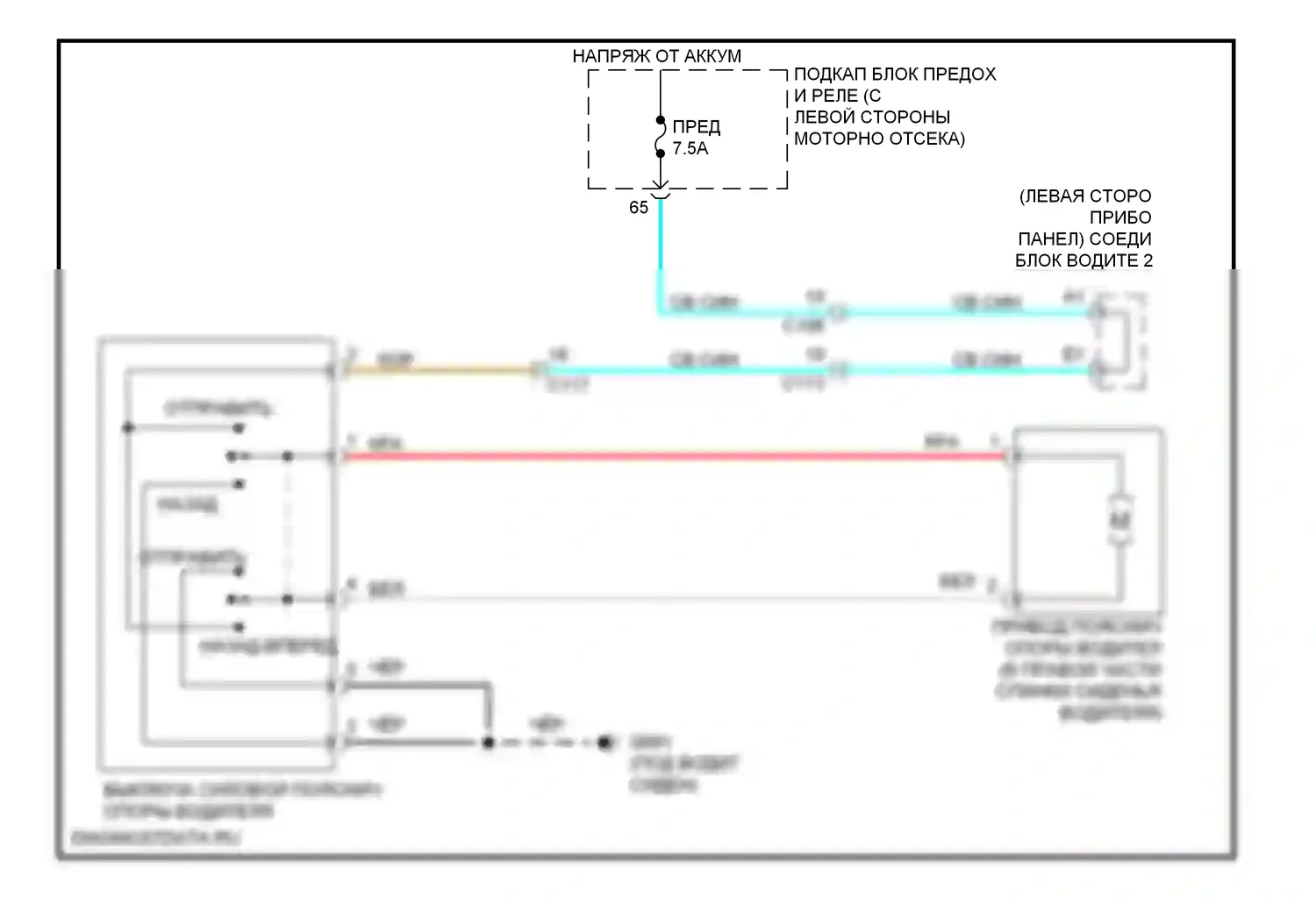

# Поясничная электросхема водителя

Сиденья — Поясничная электросхема водителя — Поясничная электросхема водителя. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Honda CR-V IV (2011-2015)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Honda CR-V IV (2011-2015)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Honda CR-V IV (2011-2015)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Honda CR-V IV (2011-2015)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Магнитола

# Электросхема премиум- магнитолы с навигацией

# Электросхема премиум- магнитолы с навигацией (1 из 4)

Магнитола — Электросхема премиум- магнитолы с навигацией — Электросхема премиум- магнитолы с навигацией (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема премиум- магнитолы с навигацией (2 из 4)

Магнитола — Электросхема премиум- магнитолы с навигацией — Электросхема премиум- магнитолы с навигацией (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема премиум- магнитолы с навигацией (3 из 4)

Магнитола — Электросхема премиум- магнитолы с навигацией — Электросхема премиум- магнитолы с навигацией (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема базовой магнитолы

# Электросхема базовой магнитолы (1 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема базовой магнитолы (2 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Премиальная магнитола, без навигации

# Премиальная магнитола, без навигации (1 из 4)

Магнитола — Премиальная магнитола, без навигации — Премиальная магнитола, без навигации (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Премиальная магнитола, без навигации (2 из 4)

Магнитола — Премиальная магнитола, без навигации — Премиальная магнитола, без навигации (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Премиальная магнитола, без навигации (3 из 4)

Магнитола — Премиальная магнитола, без навигации — Премиальная магнитола, без навигации (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Премиальная магнитола, без навигации (4 из 4)

Магнитола — Премиальная магнитола, без навигации — Премиальная магнитола, без навигации (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Премиальная магнитола, с навигацией

# Премиальная магнитола, с навигацией (4 из 4)

Магнитола — Премиальная магнитола, с навигацией — Премиальная магнитола, с навигацией (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Honda CR-V IV (2011-2015)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема иммобилайзера

Сигнализация — Электросхема иммобилайзера — Электросхема иммобилайзера. Honda CR-V IV (2011-2015)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Системы помощи водителю

# Электросхема блока громкоговорящей связи

# Электросхема блока громкоговорящей связи (1 из 2)

Системы помощи водителю — Электросхема блока громкоговорящей связи — Электросхема блока громкоговорящей связи (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема блока громкоговорящей связи (2 из 2)

Системы помощи водителю — Электросхема блока громкоговорящей связи — Электросхема блока громкоговорящей связи (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема компаса

Системы помощи водителю — Электросхема компаса — Электросхема компаса. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема навигации

# Электросхема навигации (1 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема навигации (2 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема навигации (3 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема навигации (4 из 4)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Honda CR-V IV (2011-2015)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Дворники и омыватели

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Honda CR-V IV (2011-2015)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Honda CR-V IV (2011-2015)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Honda CR-V IV (2011-2015)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Honda CR-V IV (2011-2015)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема выпуска двери багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема выпуска двери багажника — Электросхема выпуска двери багажника. Honda CR-V IV (2011-2015)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Honda CR-V IV (2011-2015)

Компоненты на схеме

Коробка передач

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Honda CR-V IV (2011-2015)

Компоненты на схеме

Освещение салона

# Электросхема подсветки приборной панели

# Электросхема подсветки приборной панели (1 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (1 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема подсветки приборной панели (2 из 2)

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели (2 из 2). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема таймера входного светофора

Освещение салона — Электросхема таймера входного светофора — Электросхема таймера входного светофора. Honda CR-V IV (2011-2015)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Honda CR-V IV (2011-2015)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.4л

# Электросхема двигателя 2.4л (1 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (1 из 5). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема двигателя 2.4л (2 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (2 из 5). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема двигателя 2.4л (3 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (3 из 5). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема двигателя 2.4л (4 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (4 из 5). Honda CR-V IV (2011-2015)

Компоненты на схеме

# Электросхема двигателя 2.4л (5 из 5)

Двигатель — Электросхема двигателя 2.4л — Электросхема двигателя 2.4л (5 из 5). Honda CR-V IV (2011-2015)

Компоненты на схеме
