Электросхемы Honda Civic IV (1987-1996)

26 систем 70 электросхем 972 компонента

Кондиционирование воздуха

# Электросхема кондиционера

Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема нагревателя

Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Honda Civic IV (1987-1996)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Honda Civic IV (1987-1996)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема, канада

Сигнализация — Сигнализации электросхема, канада — Сигнализации электросхема, канада. Honda Civic IV (1987-1996)

Компоненты на схеме

# Сигнализации электросхема, сша

Сигнализация — Сигнализации электросхема, сша — Сигнализации электросхема, сша. Honda Civic IV (1987-1996)

Компоненты на схеме

Can шина

# Электросхема диагностического разхъема

Can шина — Электросхема диагностического разхъема — Электросхема диагностического разхъема. Honda Civic IV (1987-1996)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Honda Civic IV (1987-1996)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Honda Civic IV (1987-1996)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Honda Civic IV (1987-1996)

Компоненты на схеме

Двигатель

# Электросхема соединений двигателя 1.5ls, за исключением vx

# Электросхема соединений двигателя 1.5ls, за исключением vx (1 из 2)

Двигатель — Электросхема соединений двигателя 1.5ls, за исключением vx — Электросхема соединений двигателя 1.5ls, за исключением vx (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема соединений двигателя 1.5ls, за исключением vx (2 из 2)

Двигатель — Электросхема соединений двигателя 1.5ls, за исключением vx — Электросхема соединений двигателя 1.5ls, за исключением vx (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.5ls, vx

# Электросхема двигателя 1.5ls, vx (1 из 2)

Двигатель — Электросхема двигателя 1.5ls, vx — Электросхема двигателя 1.5ls, vx (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.5ls, vx (2 из 2)

Двигатель — Электросхема двигателя 1.5ls, vx — Электросхема двигателя 1.5ls, vx (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.6ls, кроме vx

# Электросхема двигателя 1.6ls, кроме vx (1 из 2)

Двигатель — Электросхема двигателя 1.6ls, кроме vx — Электросхема двигателя 1.6ls, кроме vx (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.6ls, за исключением vx

# Электросхема двигателя 1.6ls, за исключением vx (2 из 2)

Двигатель — Электросхема двигателя 1.6ls, за исключением vx — Электросхема двигателя 1.6ls, за исключением vx (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.5ls

# Электросхема двигателя 1.5ls (1 из 2)

Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.5ls (2 из 2)

Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.6ls

# Электросхема двигателя 1.6ls (1 из 2)

Двигатель — Электросхема двигателя 1.6ls — Электросхема двигателя 1.6ls (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема двигателя 1.6ls (2 из 2)

Двигатель — Электросхема двигателя 1.6ls — Электросхема двигателя 1.6ls (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

Фары и фонари

# Электросхема внешнего освещения

# Электросхема внешнего освещения

Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема внешнего освещения (1 из 2)

Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема внешнего освещения (2 из 2)

Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема внешней световой проводки, купе и седан

Фары и фонари — Электросхема внешней световой проводки, купе и седан — Электросхема внешней световой проводки, купе и седан. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема внешней световой проводки, хэтчбек

Фары и фонари — Электросхема внешней световой проводки, хэтчбек — Электросхема внешней световой проводки, хэтчбек. Honda Civic IV (1987-1996)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Honda Civic IV (1987-1996)

Компоненты на схеме

Клаксон

# Электросхема клаксона, с подушкой безопасности

Клаксон — Электросхема клаксона, с подушкой безопасности — Электросхема клаксона, с подушкой безопасности. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема клаксона, без подушки безопасности

Клаксон — Электросхема клаксона, без подушки безопасности — Электросхема клаксона, без подушки безопасности. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Honda Civic IV (1987-1996)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

# Электросхема приборной панели (1 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема приборной панели (2 из 2)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

Освещение салона

# Электросхема внутреннего освещения

# Электросхема внутреннего освещения (1 из 2)

Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема внутреннего освещения (2 из 2)

Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Honda Civic IV (1987-1996)

Компоненты на схеме

Центральный замок

# Электросхема замка силовой двери

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Honda Civic IV (1987-1996)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Honda Civic IV (1987-1996)

Компоненты на схеме

Складная крыша/люк

# Электросхема, купе и хэтчбек

Складная крыша/люк — Электросхема, купе и хэтчбек — Электросхема, купе и хэтчбек. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема крыши, седан

Складная крыша/люк — Электросхема крыши, седан — Электросхема крыши, седан. Honda Civic IV (1987-1996)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стеклоподъемника (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника (1 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стеклоподъемника (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника (2 из 2). Honda Civic IV (1987-1996)

Компоненты на схеме

Магнитола

# Электросхемы радиосвязи, базовой магнитолы

Магнитола — Электросхемы радиосвязи, базовой магнитолы — Электросхемы радиосвязи, базовой магнитолы. Honda Civic IV (1987-1996)

Компоненты на схеме

# Магнитола- электросхемы, премиум- магнитола

Магнитола — Магнитола- электросхемы, премиум- магнитола — Магнитола- электросхемы, премиум- магнитола. Honda Civic IV (1987-1996)

Компоненты на схеме

Блокировки переключения передач

# Электросхема блокировки селектора

Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Honda Civic IV (1987-1996)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стартера, автоматическая коробка передач канада

Стартер/генератор — Электросхема стартера, автоматическая коробка передач канада — Электросхема стартера, автоматическая коробка передач канада. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стартера, автоматическая коробка передач сша

Стартер/генератор — Электросхема стартера, автоматическая коробка передач сша — Электросхема стартера, автоматическая коробка передач сша. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стартера, механическая коробка передач канада

Стартер/генератор — Электросхема стартера, механическая коробка передач канада — Электросхема стартера, механическая коробка передач канада. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема стартера, механическая коробка передач сша

Стартер/генератор — Электросхема стартера, механическая коробка передач сша — Электросхема стартера, механическая коробка передач сша. Honda Civic IV (1987-1996)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Honda Civic IV (1987-1996)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Honda Civic IV (1987-1996)

Компоненты на схеме

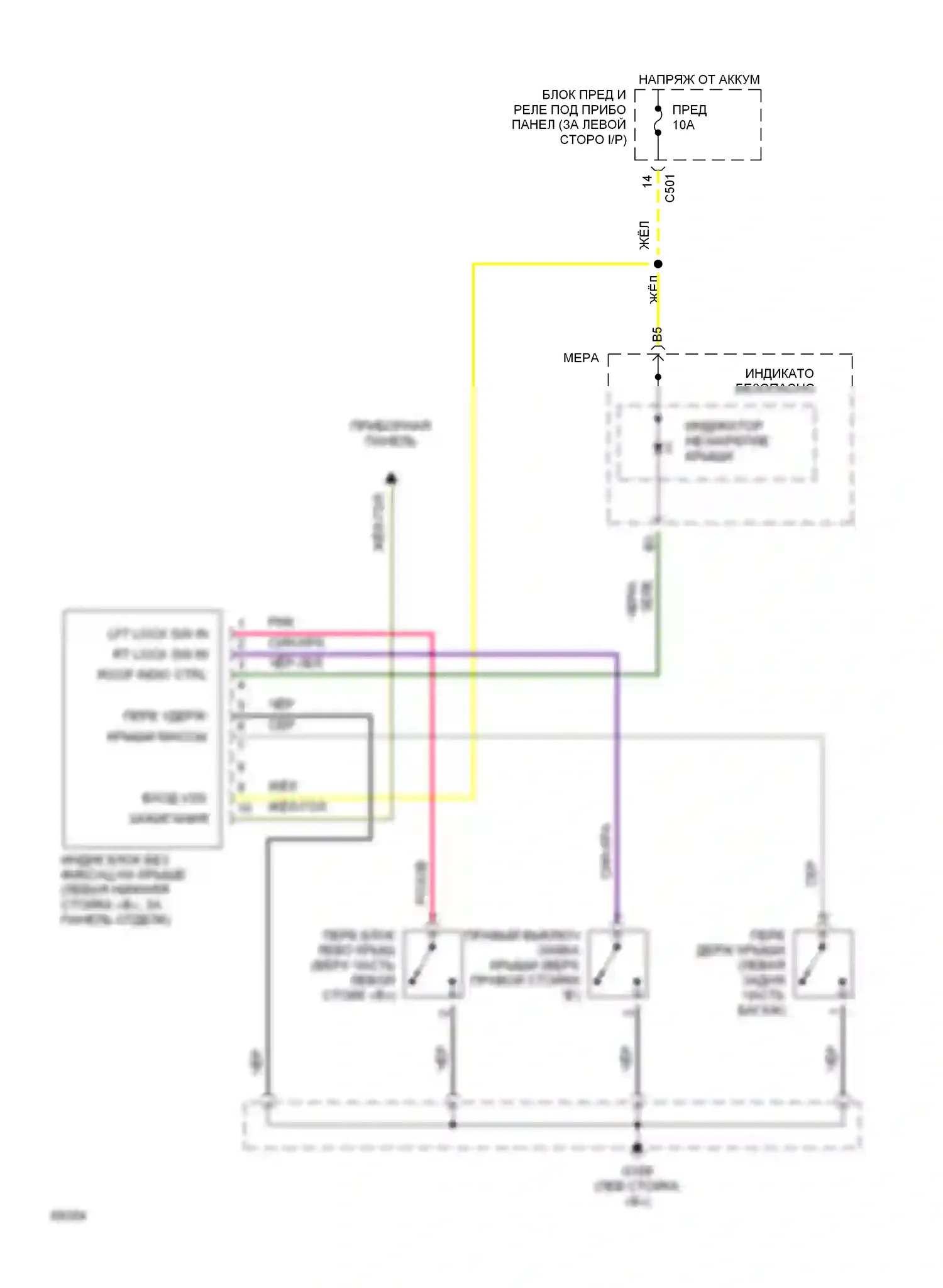

# Электросхема предупреждения о незакрепленной крыше

Предупреждение — Электросхема предупреждения о незакрепленной крыше — Электросхема предупреждения о незакрепленной крыше. Honda Civic IV (1987-1996)

Компоненты на схеме

# Электросхема ремней безопасности/ключевых предупредительных сигналов

Предупреждение — Электросхема ремней безопасности/ключевых предупредительных сигналов — Электросхема ремней безопасности/ключевых предупредительных сигналов. Honda Civic IV (1987-1996)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Honda Civic IV (1987-1996)

Компоненты на схеме

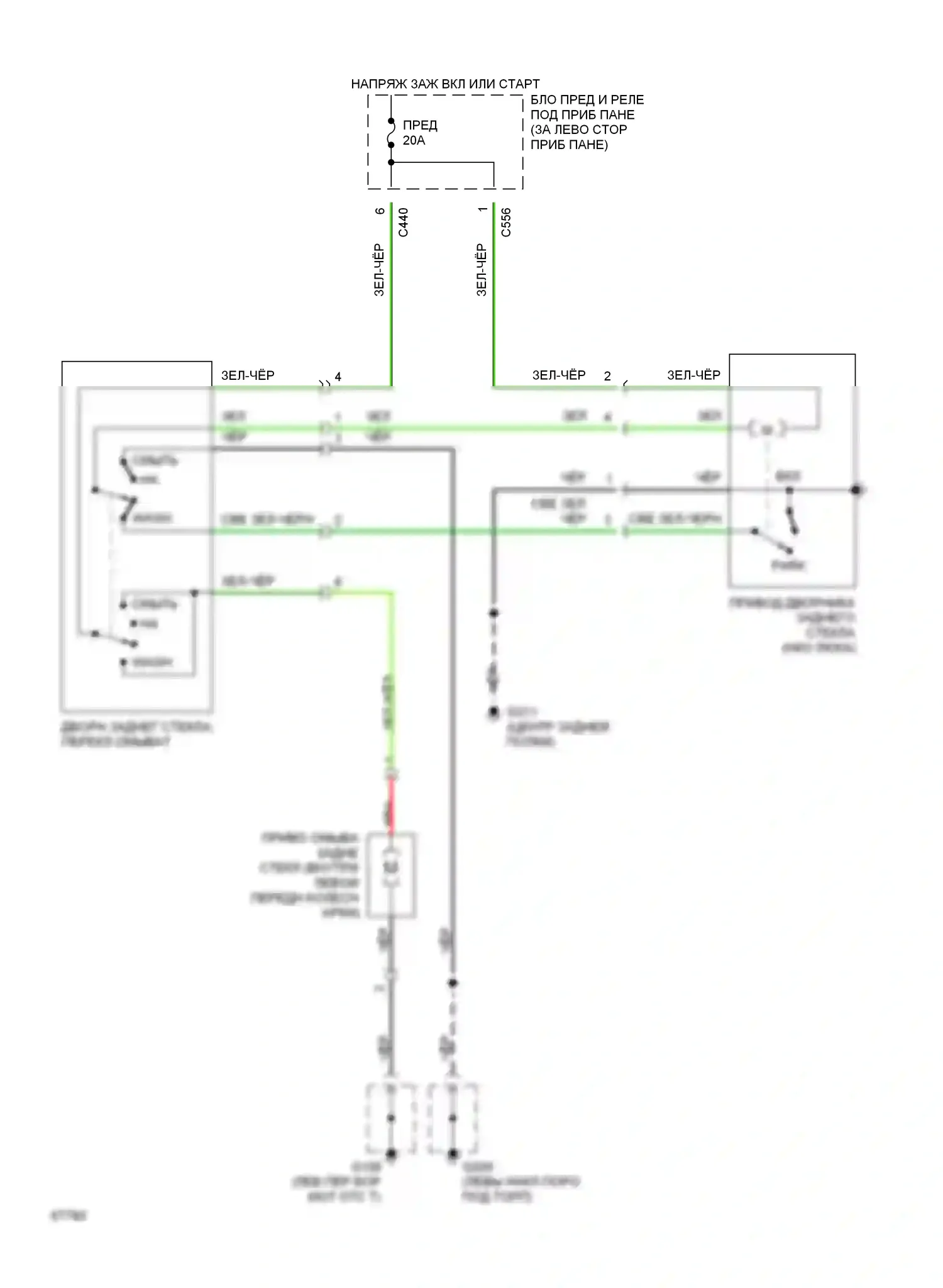

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Honda Civic IV (1987-1996)

Компоненты на схеме

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Honda Civic IV (1987-1996)

Компоненты на схеме

Силовая антенна

# Электросхема силовой антенны

Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Honda Civic IV (1987-1996)

Компоненты на схеме
