Электросхемы Honda Civic II (1979-1997)

27 систем 64 электросхемы 1004 компонента
Содержание — 27 систем, 64 схемы
Can шина
Антиблокировочная система abs
Блокировки переключения передач
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Силовая антенна
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

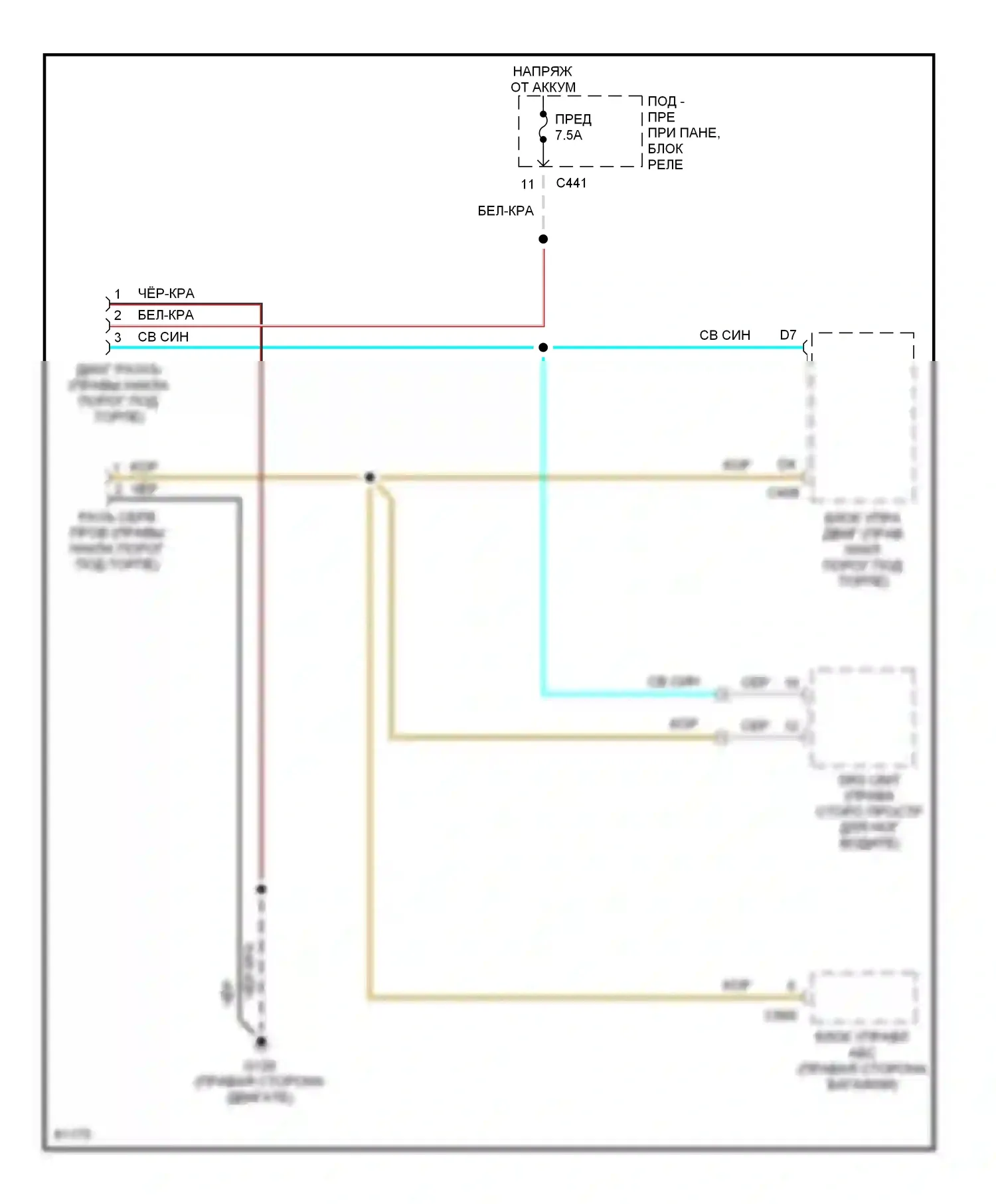

Can шина — Can шина. Honda Civic II (1979-1997)
Компоненты на схеме

    Антиблокировочная система abs

    # Электросхемы антиблокировочной системы abs

    Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Honda Civic II (1979-1997)
    Компоненты на схеме

      Блокировки переключения передач

      # Электросхема блокировки селектора

      Блокировки переключения передач — Электросхема блокировки селектора — Электросхема блокировки селектора. Honda Civic II (1979-1997)
      Компоненты на схеме

        Блок предохранителей и реле

        # Электросхема блока предохранителей реле

        # Электросхема блока предохранителей реле (1 из 4)

        Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Honda Civic II (1979-1997)
        Компоненты на схеме

          # Электросхема блока предохранителей реле (1 из 3)

          Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Honda Civic II (1979-1997)
          Компоненты на схеме

            # Электросхема блока предохранителей реле (2 из 3)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Honda Civic II (1979-1997)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (2 из 4)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Honda Civic II (1979-1997)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (3 из 4)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Honda Civic II (1979-1997)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (3 из 3)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Honda Civic II (1979-1997)
                  Компоненты на схеме

                    # Электросхема блока предохранителей реле (4 из 4)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Honda Civic II (1979-1997)
                    Компоненты на схеме

                      Вентилятор охлаждения

                      # Электросхема вентилятора охлаждения

                      Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Honda Civic II (1979-1997)
                      Компоненты на схеме

                        Двигатель

                        # Электросхема двигателя 1.5ls

                        # Электросхема двигателя 1.5ls (1 из 2)

                        Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (1 из 2). Honda Civic II (1979-1997)
                        Компоненты на схеме

                          # Электросхема двигателя 1.5ls (2 из 2)

                          Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (2 из 2). Honda Civic II (1979-1997)
                          Компоненты на схеме

                            # Электросхема двигателя 1.5л vtecs

                            # Электросхема двигателя 1.5л vtecs (1 из 2)

                            Двигатель — Электросхема двигателя 1.5л vtecs — Электросхема двигателя 1.5л vtecs (1 из 2). Honda Civic II (1979-1997)
                            Компоненты на схеме

                              # Электросхема двигателя 1.5л vtecs (2 из 2)

                              Двигатель — Электросхема двигателя 1.5л vtecs — Электросхема двигателя 1.5л vtecs (2 из 2). Honda Civic II (1979-1997)
                              Компоненты на схеме

                                # Электросхема двигателя 1.6l vtecs

                                # Электросхема двигателя 1.6l vtecs (2 из 2)

                                Двигатель — Электросхема двигателя 1.6l vtecs — Электросхема двигателя 1.6l vtecs (2 из 2). Honda Civic II (1979-1997)
                                Компоненты на схеме

                                  # Электросхема двигателя 1.6л vtecs

                                  # Электросхема двигателя 1.6л vtecs (1 из 2)

                                  Двигатель — Электросхема двигателя 1.6л vtecs — Электросхема двигателя 1.6л vtecs (1 из 2). Honda Civic II (1979-1997)
                                  Компоненты на схеме

                                    Дворники и омыватели

                                    # Дворники и омыватели электросхема

                                    Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Honda Civic II (1979-1997)
                                    Компоненты на схеме

                                      # Электросхема задних дворников и омывателей

                                      Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Honda Civic II (1979-1997)
                                      Компоненты на схеме

                                        # Электросхема передних дворников и омывателей

                                        Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Honda Civic II (1979-1997)
                                        Компоненты на схеме

                                          Клаксон

                                          # Электросхема клаксона

                                          Клаксон — Электросхема клаксона — Электросхема клаксона. Honda Civic II (1979-1997)
                                          Компоненты на схеме

                                            Кондиционирование воздуха

                                            # Электросхема кондиционера

                                            Кондиционирование воздуха — Электросхема кондиционера — Электросхема кондиционера. Honda Civic II (1979-1997)
                                            Компоненты на схеме

                                              # Электросхема нагревателя

                                              Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Honda Civic II (1979-1997)
                                              Компоненты на схеме

                                                Коробка передач

                                                # Электросхема коробки передач

                                                Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Honda Civic II (1979-1997)
                                                Компоненты на схеме

                                                  Круиз-контроль

                                                  # Электросхема круиз-контроля

                                                  Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Honda Civic II (1979-1997)
                                                  Компоненты на схеме

                                                    Магнитола

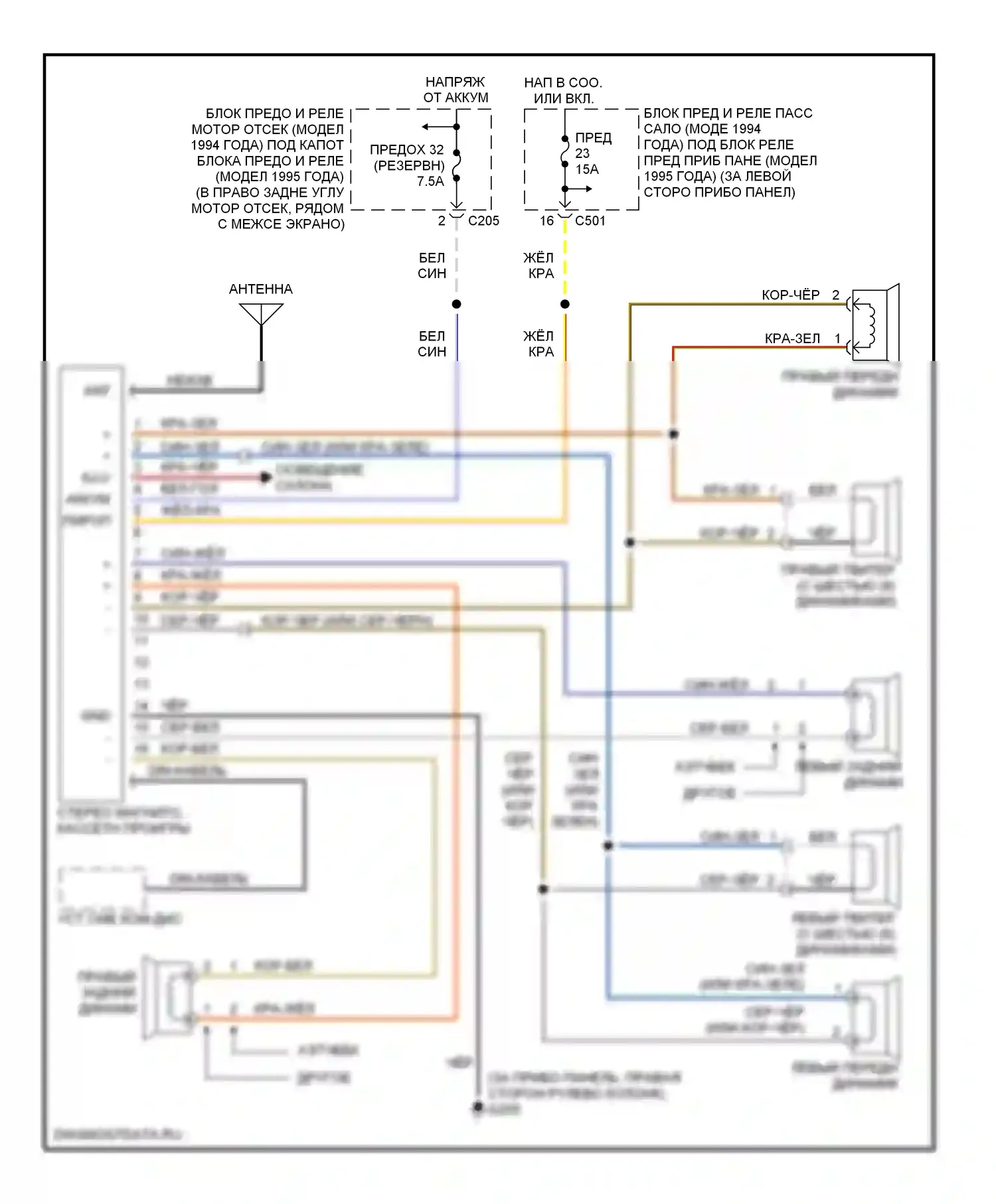

                                                    # Магнитола- электросхемы, премиум- магнитола

                                                    Магнитола — Магнитола- электросхемы, премиум- магнитола — Магнитола- электросхемы, премиум- магнитола. Honda Civic II (1979-1997)
                                                    Компоненты на схеме

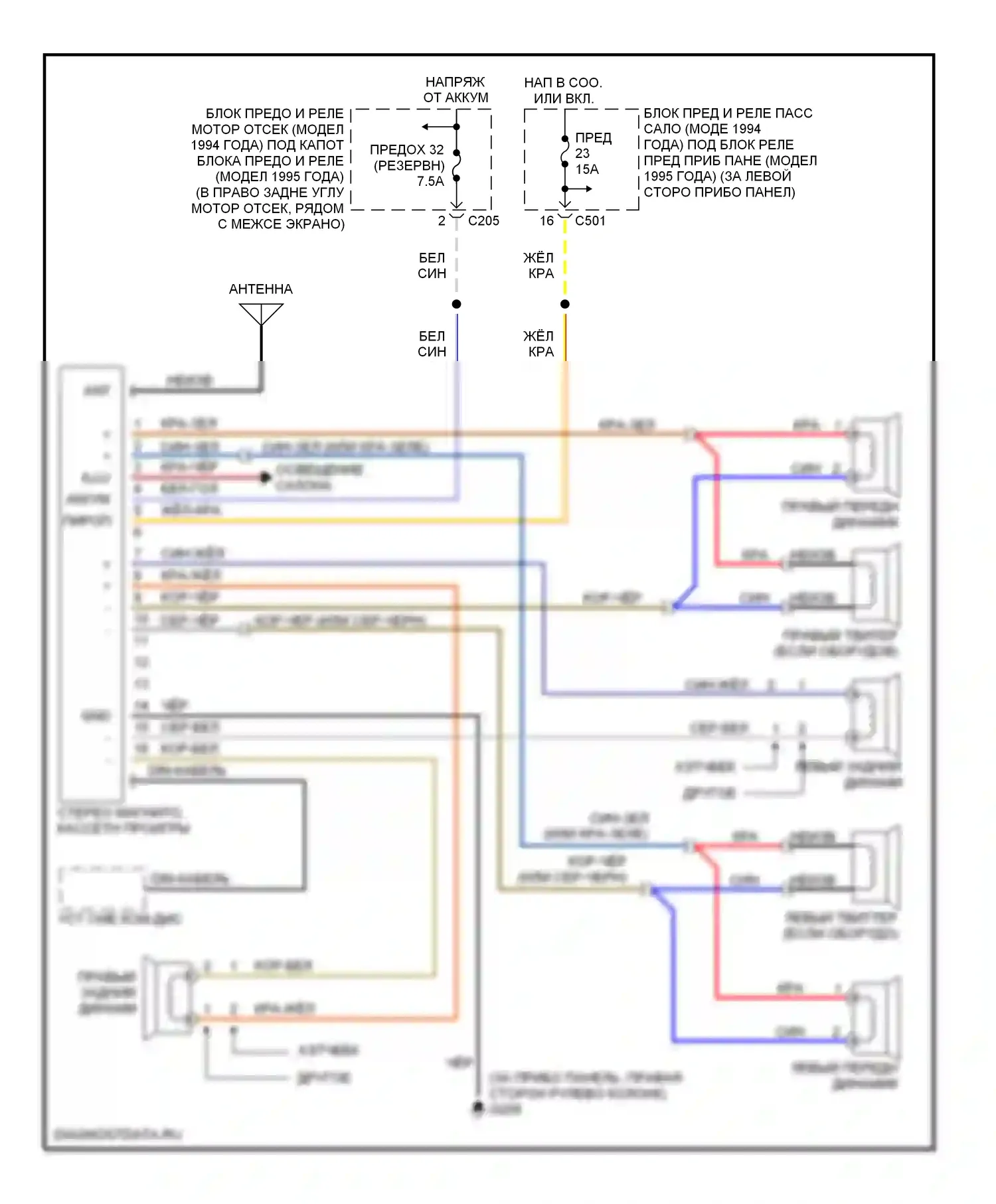

                                                      # Электросхемы радиосвязи, базовой магнитолы

                                                      Магнитола — Электросхемы радиосвязи, базовой магнитолы — Электросхемы радиосвязи, базовой магнитолы. Honda Civic II (1979-1997)
                                                      Компоненты на схеме

                                                        Освещение салона

                                                        # Электросхема внутреннего освещения

                                                        # Электросхема внутреннего освещения (1 из 2)

                                                        Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения (1 из 2). Honda Civic II (1979-1997)
                                                        Компоненты на схеме

                                                          # Электросхема внутреннего освещения (2 из 2)

                                                          Освещение салона — Электросхема внутреннего освещения — Электросхема внутреннего освещения (2 из 2). Honda Civic II (1979-1997)
                                                          Компоненты на схеме

                                                            Подогрев стекол

                                                            # Электросхема подогрева

                                                            Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Honda Civic II (1979-1997)
                                                            Компоненты на схеме

                                                              Подушки безопасности

                                                              # Электросхема подушек безопасности

                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Honda Civic II (1979-1997)
                                                              Компоненты на схеме

                                                                Предупреждение

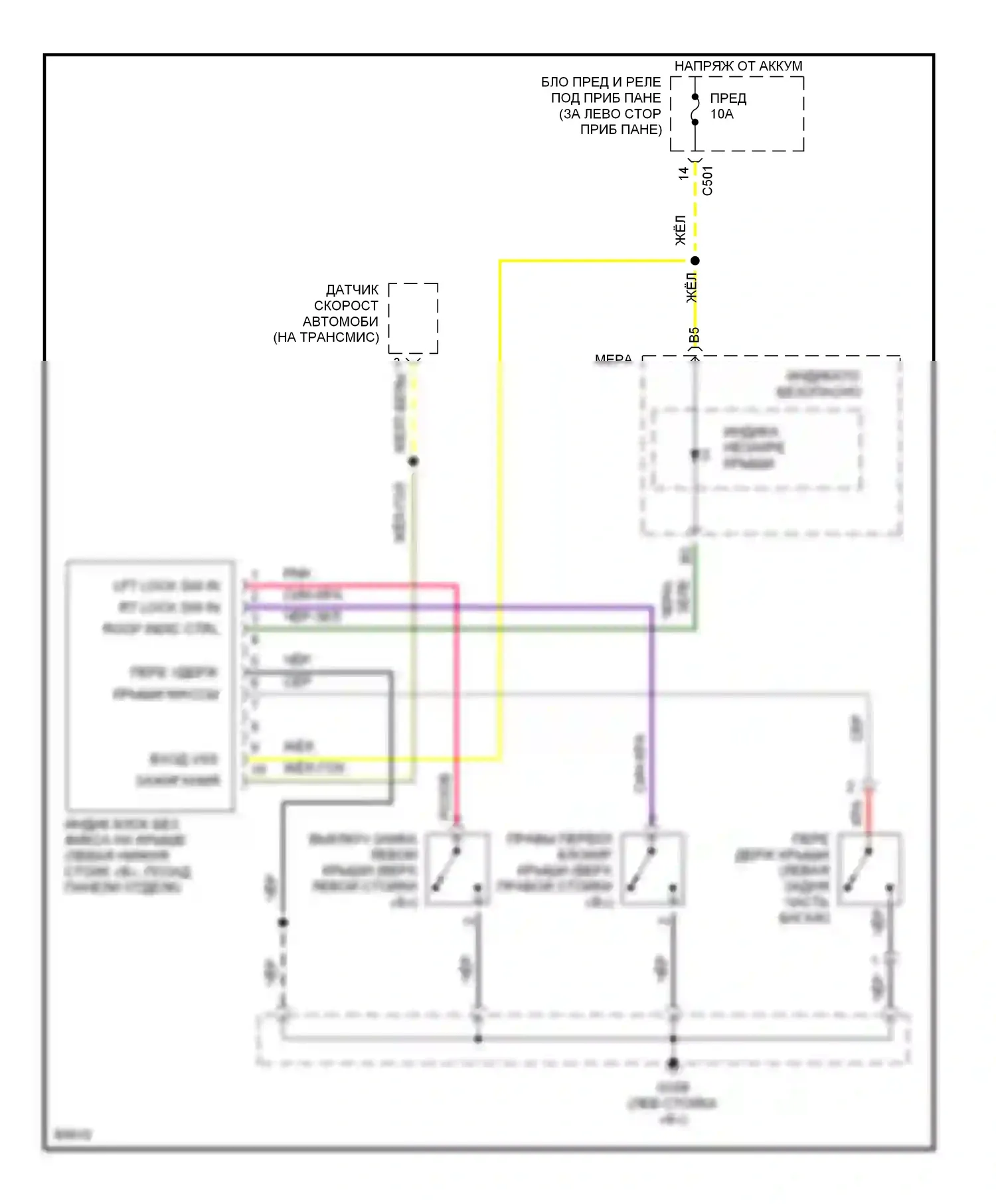

                                                                # Электросхема предупреждения о незакрепленной крыше

                                                                Предупреждение — Электросхема предупреждения о незакрепленной крыше — Электросхема предупреждения о незакрепленной крыше. Honda Civic II (1979-1997)
                                                                Компоненты на схеме

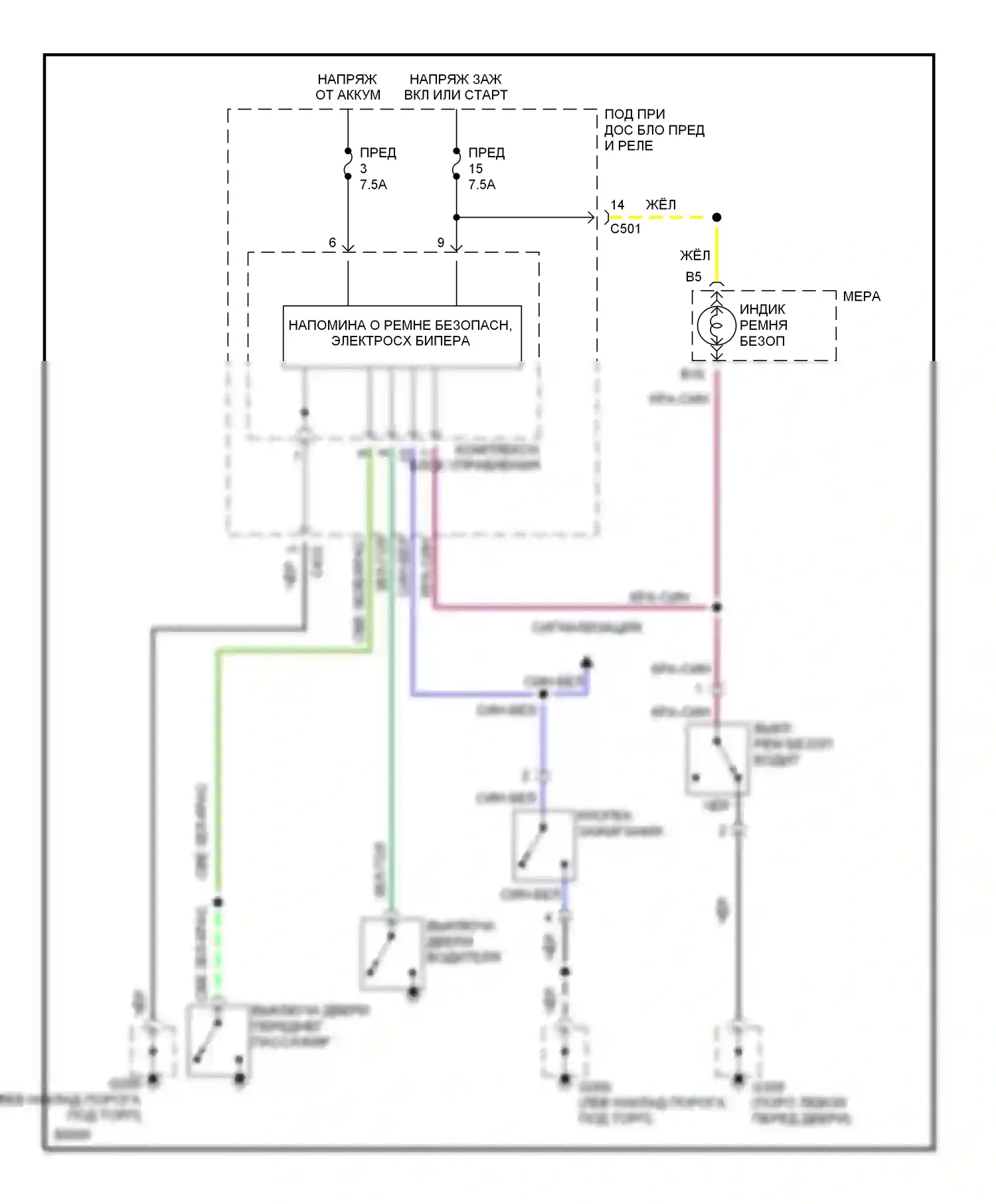

                                                                  # Электросхема ремней безопасности/ключевых предупредительных сигналов

                                                                  Предупреждение — Электросхема ремней безопасности/ключевых предупредительных сигналов — Электросхема ремней безопасности/ключевых предупредительных сигналов. Honda Civic II (1979-1997)
                                                                  Компоненты на схеме

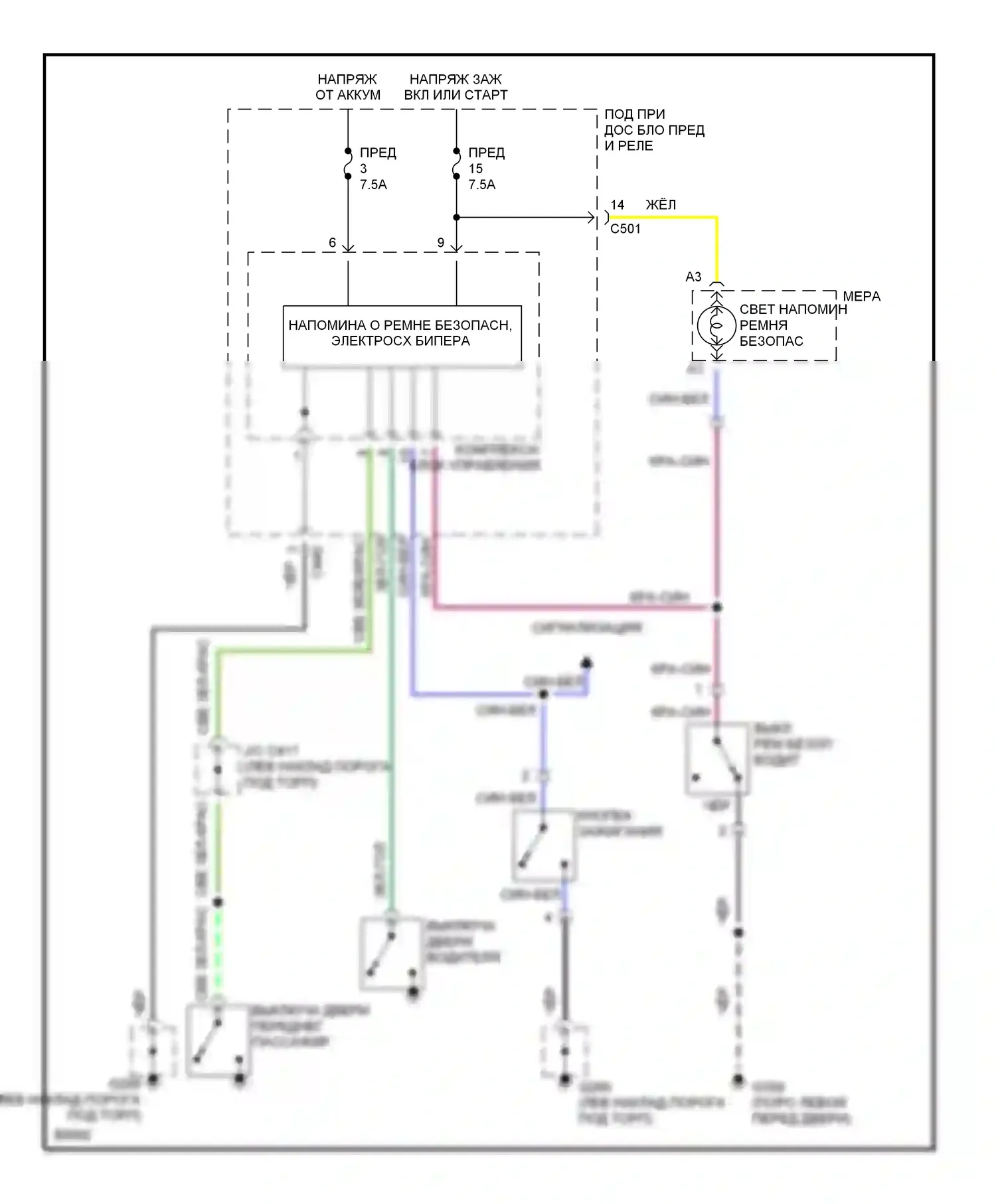

                                                                    # Электросхемы системы оповещения

                                                                    Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Honda Civic II (1979-1997)
                                                                    Компоненты на схеме

                                                                      Приборная панель

                                                                      # Электросхема приборной панели

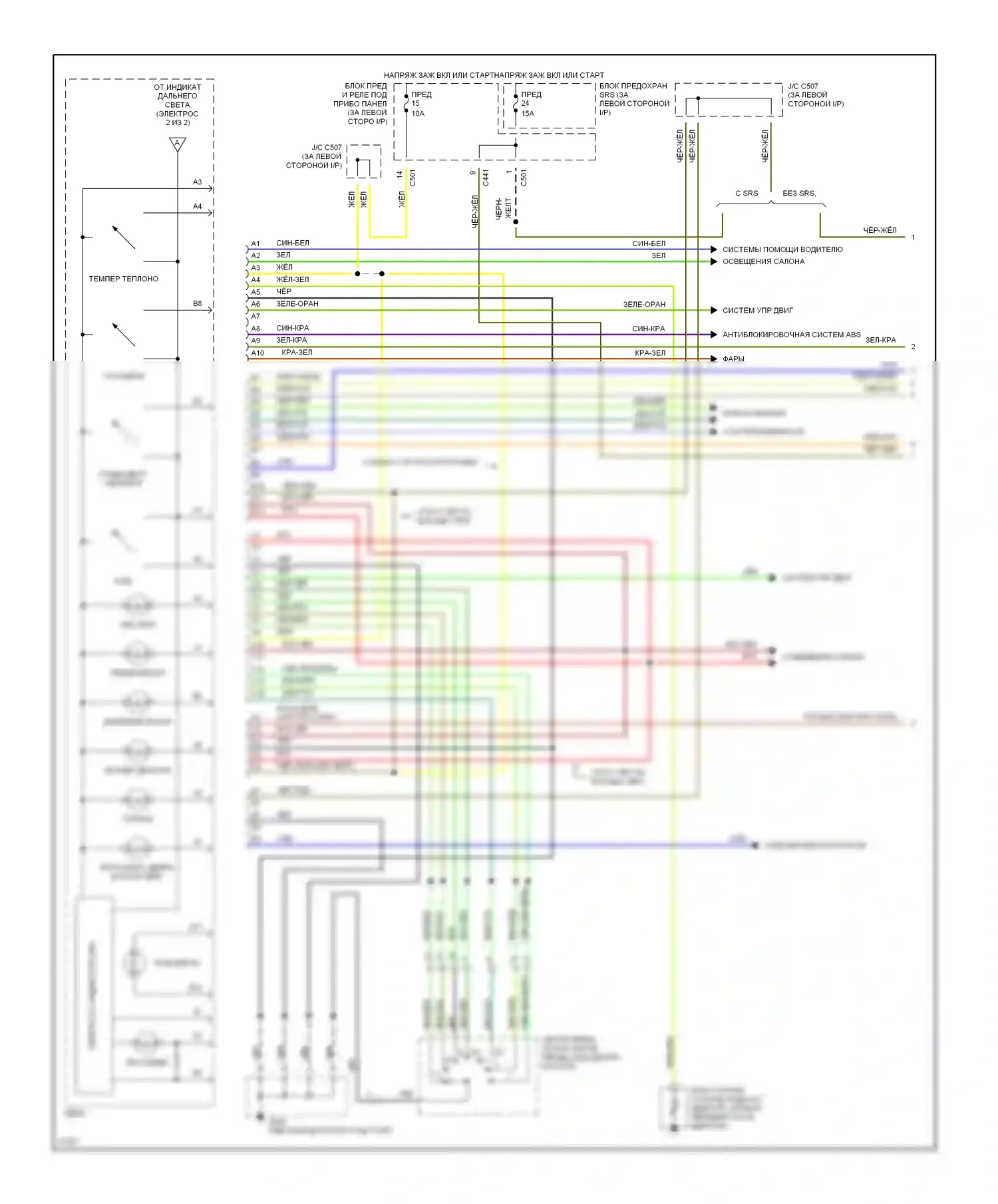

                                                                      # Электросхема приборной панели (1 из 2)

                                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 2). Honda Civic II (1979-1997)
                                                                      Компоненты на схеме

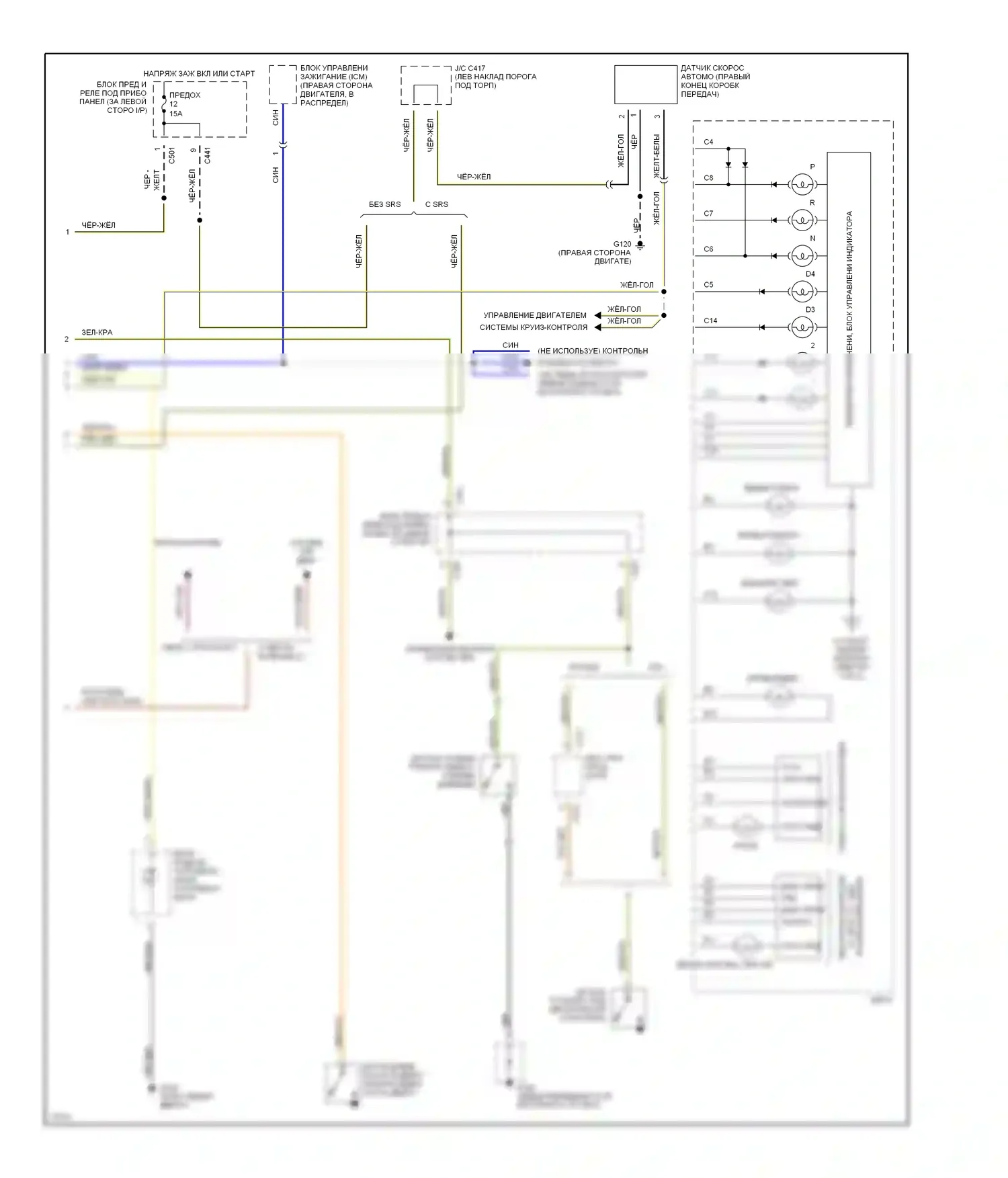

                                                                        # Электросхема приборной панели (2 из 2)

                                                                        Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 2). Honda Civic II (1979-1997)
                                                                        Компоненты на схеме

                                                                          Сигнализация

                                                                          # Сигнализации электросхема

                                                                          Сигнализация — Сигнализации электросхема — Сигнализации электросхема. Honda Civic II (1979-1997)
                                                                          Компоненты на схеме

                                                                            Силовая антенна

                                                                            # Электросхема силовой антенны

                                                                            Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Honda Civic II (1979-1997)
                                                                            Компоненты на схеме

                                                                              Складная крыша/люк

                                                                              # Электросхема люка, купе и хэтчбек

                                                                              Складная крыша/люк — Электросхема люка, купе и хэтчбек — Электросхема люка, купе и хэтчбек. Honda Civic II (1979-1997)
                                                                              Компоненты на схеме

                                                                                # Электросхема люка, седан

                                                                                Складная крыша/люк — Электросхема люка, седан — Электросхема люка, седан. Honda Civic II (1979-1997)
                                                                                Компоненты на схеме

                                                                                  Стартер/генератор

                                                                                  # Электросхема генератора

                                                                                  Стартер/генератор — Электросхема генератора — Электросхема генератора. Honda Civic II (1979-1997)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема стартера, акпп

                                                                                    Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Honda Civic II (1979-1997)
                                                                                    Компоненты на схеме

                                                                                      # Электросхема стартера, мкп

                                                                                      Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Honda Civic II (1979-1997)
                                                                                      Компоненты на схеме

                                                                                        Стеклоподъемники

                                                                                        # Электросхема стеклоподъемника

                                                                                        # Электросхема стеклоподъемника

                                                                                        Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Honda Civic II (1979-1997)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема стеклоподъемника (1 из 2)

                                                                                          Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника (1 из 2). Honda Civic II (1979-1997)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема стеклоподъемника (2 из 2)

                                                                                            Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника (2 из 2). Honda Civic II (1979-1997)
                                                                                            Компоненты на схеме

                                                                                              Точки подключения масс

                                                                                              # Электросхема точек подключения масс

                                                                                              # Электросхема точек подключения масс (1 из 4)

                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Honda Civic II (1979-1997)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема точек подключения масс (1 из 3)

                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Honda Civic II (1979-1997)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема точек подключения масс (2 из 3)

                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Honda Civic II (1979-1997)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема точек подключения масс (2 из 4)

                                                                                                    Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Honda Civic II (1979-1997)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема точек подключения масс (3 из 4)

                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Honda Civic II (1979-1997)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема точек подключения масс (3 из 3)

                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Honda Civic II (1979-1997)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема точек подключения масс (4 из 4)

                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Honda Civic II (1979-1997)
                                                                                                          Компоненты на схеме

                                                                                                            Управление зеркалами заднего вида

                                                                                                            # Электросхема силового зеркала

                                                                                                            Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Honda Civic II (1979-1997)
                                                                                                            Компоненты на схеме

                                                                                                              Фары

                                                                                                              # Электросхема фар, без дрели

                                                                                                              Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Honda Civic II (1979-1997)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема фар, с черт.

                                                                                                                Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Honda Civic II (1979-1997)
                                                                                                                Компоненты на схеме

                                                                                                                  Фары и фонари

                                                                                                                  # Электросхема внешнего освещения, купе и седан

                                                                                                                  # Электросхема внешнего освещения, купе и седан (1 из 2)

                                                                                                                  Фары и фонари — Электросхема внешнего освещения, купе и седан — Электросхема внешнего освещения, купе и седан (1 из 2). Honda Civic II (1979-1997)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема внешней световой проводки, купе и седан

                                                                                                                    # Электросхема внешней световой проводки, купе и седан (2 из 2)

                                                                                                                    Фары и фонари — Электросхема внешней световой проводки, купе и седан — Электросхема внешней световой проводки, купе и седан (2 из 2). Honda Civic II (1979-1997)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема внешней световой проводки, хэтчбек

                                                                                                                      # Электросхема внешней световой проводки, хэтчбек (1 из 2)

                                                                                                                      Фары и фонари — Электросхема внешней световой проводки, хэтчбек — Электросхема внешней световой проводки, хэтчбек (1 из 2). Honda Civic II (1979-1997)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема внешней световой проводки, хэтчбек (2 из 2)

                                                                                                                        Фары и фонари — Электросхема внешней световой проводки, хэтчбек — Электросхема внешней световой проводки, хэтчбек (2 из 2). Honda Civic II (1979-1997)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема фар и фонарей

                                                                                                                          # Электросхема фар и фонарей (1 из 2)

                                                                                                                          Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Honda Civic II (1979-1997)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема фар и фонарей (2 из 2)

                                                                                                                            Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Honda Civic II (1979-1997)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема фонарей заднего хода

                                                                                                                              Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Honda Civic II (1979-1997)
                                                                                                                              Компоненты на схеме

                                                                                                                                Центральный замок

                                                                                                                                # Электросхема замка силовой двери

                                                                                                                                Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Honda Civic II (1979-1997)
                                                                                                                                Компоненты на схеме
