Электросхемы Ford Taurus IV рестайлинг (2004-2006)

32 системы 64 электросхемы 1043 компонента

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с контролем тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема с контролем тяги — Антиблокировочная система abs электросхема с контролем тяги. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без контроля тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля тяги — Антиблокировочная система abs электросхема, без контроля тяги. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.0l 12-клапанный

# Электросхема двигателя 3.0l 12-клапанный (1 из 4)

Двигатель — Электросхема двигателя 3.0l 12-клапанный — Электросхема двигателя 3.0l 12-клапанный (1 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 12-клапанный (2 из 4)

Двигатель — Электросхема двигателя 3.0l 12-клапанный — Электросхема двигателя 3.0l 12-клапанный (2 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 12-клапанный (3 из 4)

Двигатель — Электросхема двигателя 3.0l 12-клапанный — Электросхема двигателя 3.0l 12-клапанный (3 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 12-клапанный (4 из 4)

Двигатель — Электросхема двигателя 3.0l 12-клапанный — Электросхема двигателя 3.0l 12-клапанный (4 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 24-valve

# Электросхема двигателя 3.0l 24-valve (1 из 4)

Двигатель — Электросхема двигателя 3.0l 24-valve — Электросхема двигателя 3.0l 24-valve (1 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 24-valve (2 из 4)

Двигатель — Электросхема двигателя 3.0l 24-valve — Электросхема двигателя 3.0l 24-valve (2 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 24-valve (3 из 4)

Двигатель — Электросхема двигателя 3.0l 24-valve — Электросхема двигателя 3.0l 24-valve (3 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3.0l 24-valve (4 из 4)

Двигатель — Электросхема двигателя 3.0l 24-valve — Электросхема двигателя 3.0l 24-valve (4 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3,0л гибкого топлива

# Электросхема двигателя 3,0л гибкого топлива (1 из 4)

Двигатель — Электросхема двигателя 3,0л гибкого топлива — Электросхема двигателя 3,0л гибкого топлива (1 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3,0л гибкого топлива (2 из 4)

Двигатель — Электросхема двигателя 3,0л гибкого топлива — Электросхема двигателя 3,0л гибкого топлива (2 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3,0л гибкого топлива (3 из 4)

Двигатель — Электросхема двигателя 3,0л гибкого топлива — Электросхема двигателя 3,0л гибкого топлива (3 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема двигателя 3,0л гибкого топлива (4 из 4)

Двигатель — Электросхема двигателя 3,0л гибкого топлива — Электросхема двигателя 3,0л гибкого топлива (4 из 4). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема фар и фонарей, седан

Фары и фонари — Электросхема фар и фонарей, седан — Электросхема фар и фонарей, седан. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема фар и фонарей, вагон

Фары и фонари — Электросхема фар и фонарей, вагон — Электросхема фар и фонарей, вагон. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Фары

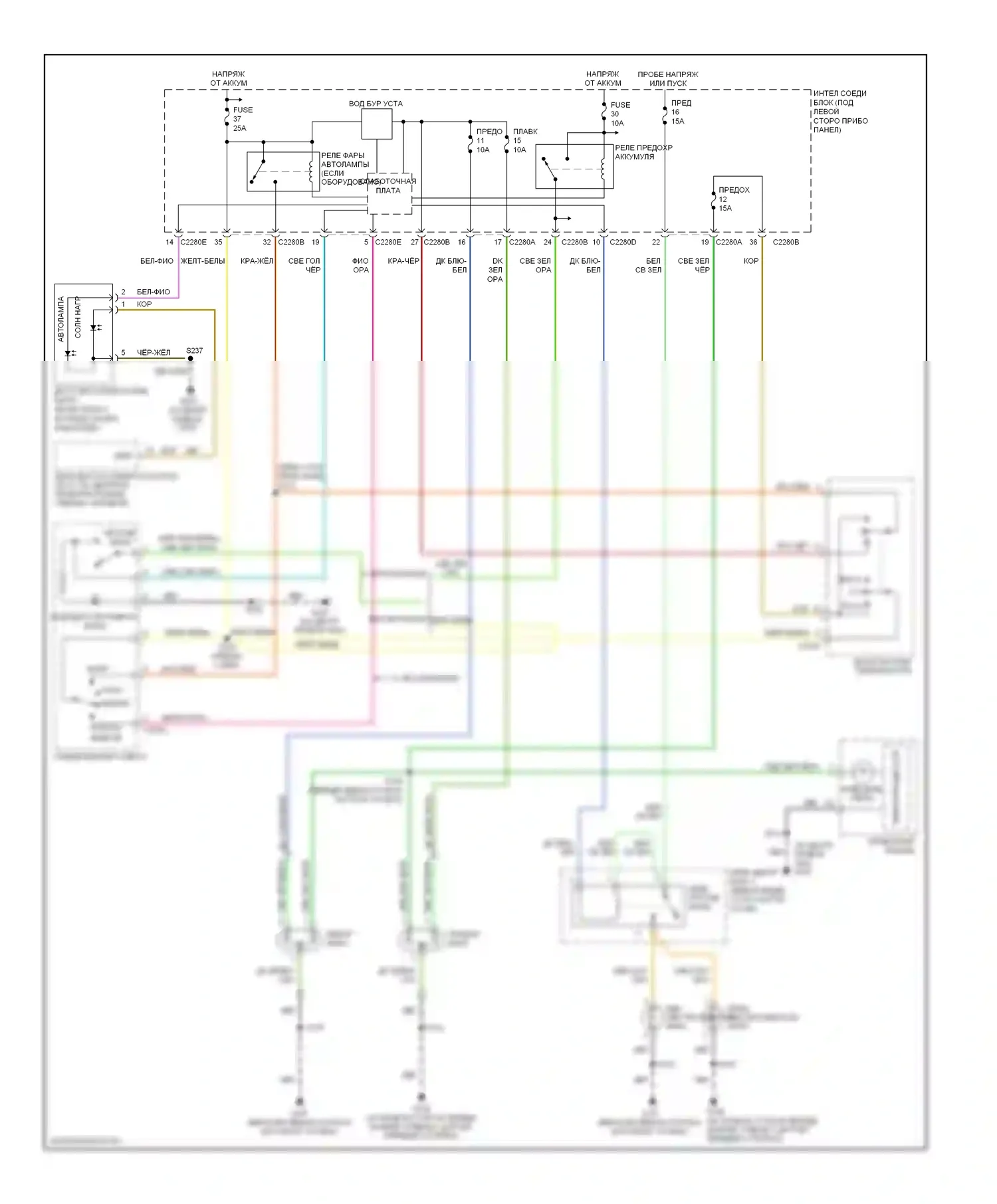

# Электросхема фар, с дрелью

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

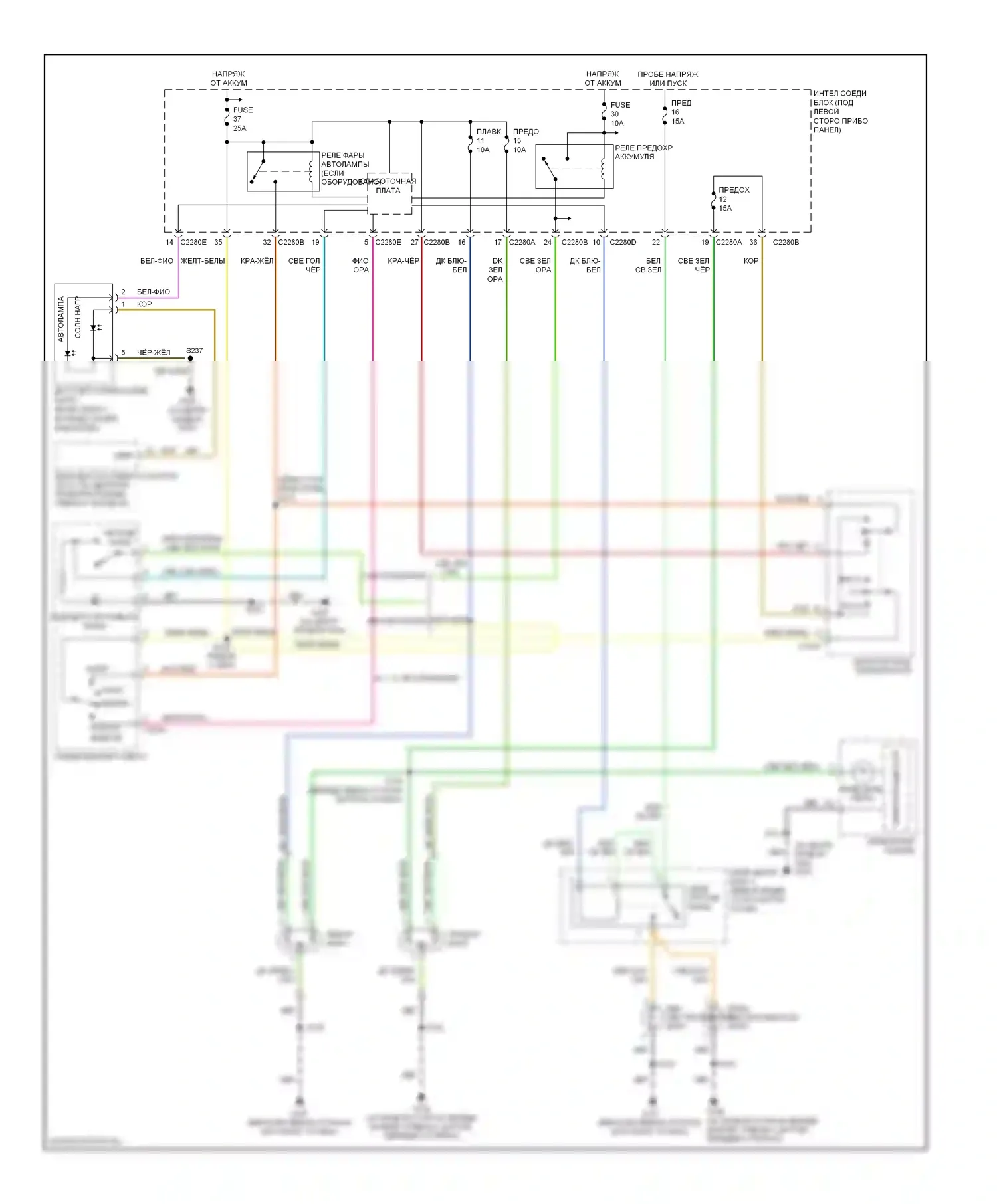

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Клаксон

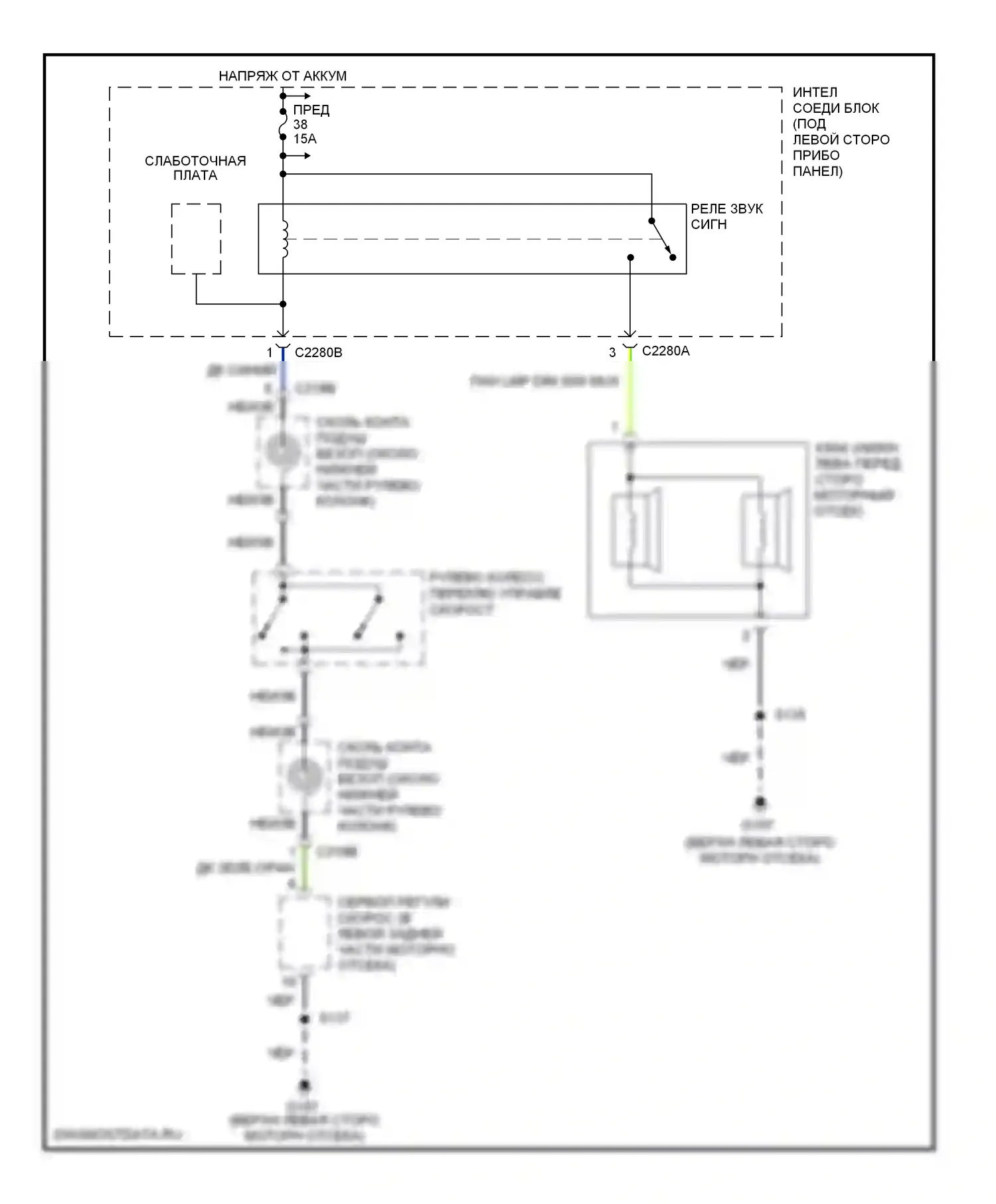

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Приборная панель

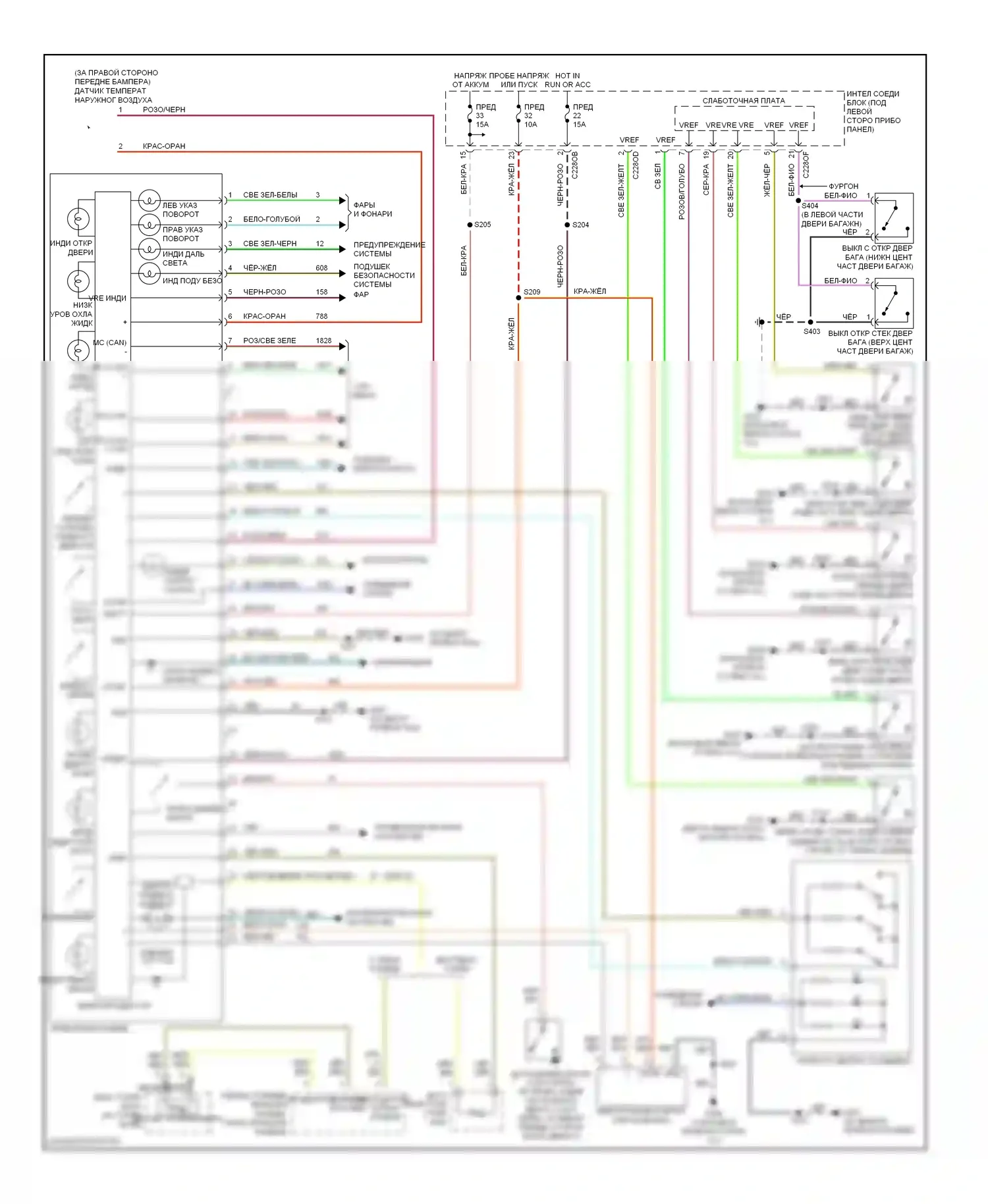

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Силовая антенна

# Электросхема силовой антенны

Силовая антенна — Электросхема силовой антенны — Электросхема силовой антенны. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, с бесключевым доступом

Центральный замок — Электросхема центрального замка, с бесключевым доступом — Электросхема центрального замка, с бесключевым доступом. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема центрального замка, без ключа

Центральный замок — Электросхема центрального замка, без ключа — Электросхема центрального замка, без ключа. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электронного дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема электронного дневного/ночного зеркала — Электросхема электронного дневного/ночного зеркала. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Сиденья

# Электросхема регулируемой педали

Сиденья — Электросхема регулируемой педали — Электросхема регулируемой педали. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, с аудиофилом

Магнитола — Электросхема магнитолы, с аудиофилом — Электросхема магнитолы, с аудиофилом. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема магнитолы, без аудиофила

Магнитола — Электросхема магнитолы, без аудиофила — Электросхема магнитолы, без аудиофила. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Коробка передач 3.0л 12-клапанный

# 3.0l 12-клапанная, автоматическая электросхема коробки передач

Коробка передач 3.0л 12-клапанный — 3.0l 12-клапанная, автоматическая электросхема коробки передач — 3.0l 12-клапанная, автоматическая электросхема коробки передач. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Коробка передач 3.0л 24-клапанная

# 3.0л 24-клапан, автоматическая электросхема коробки передач

Коробка передач 3.0л 24-клапанная — 3.0л 24-клапан, автоматическая электросхема коробки передач — 3.0л 24-клапан, автоматическая электросхема коробки передач. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Коробка передач 3,0л гибкого топлива

# 3,0л гибкого топлива, электросхема автоматической коробки передач

Коробка передач 3,0л гибкого топлива — 3,0л гибкого топлива, электросхема автоматической коробки передач — 3,0л гибкого топлива, электросхема автоматической коробки передач. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Ford Taurus IV рестайлинг (2004-2006)

Компоненты на схеме
