Электросхемы Ford Focus II рестайлинг (2007-2011)

29 систем 55 электросхем 904 компонента

Коробка передач

# Электросхема коробки передач

Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с динамическим контролем устойчивости

Антиблокировочная система abs — Антиблокировочная система abs электросхема с динамическим контролем устойчивости — Антиблокировочная система abs электросхема с динамическим контролем устойчивости. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без контроля динамической устойчивости

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля динамической устойчивости — Антиблокировочная система abs электросхема, без контроля динамической устойчивости. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0l

# Электросхема двигателя 2.0l (1 из 5)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (1 из 5). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l (2 из 5)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (2 из 5). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l (3 из 5)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (3 из 5). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l (4 из 5)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (4 из 5). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема двигателя 2.0l (5 из 5)

Двигатель — Электросхема двигателя 2.0l — Электросхема двигателя 2.0l (5 из 5). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Фары и фонари

# Фонари заднего хода электросхема, автоматическая коробка передач

Фары и фонари — Фонари заднего хода электросхема, автоматическая коробка передач — Фонари заднего хода электросхема, автоматическая коробка передач. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

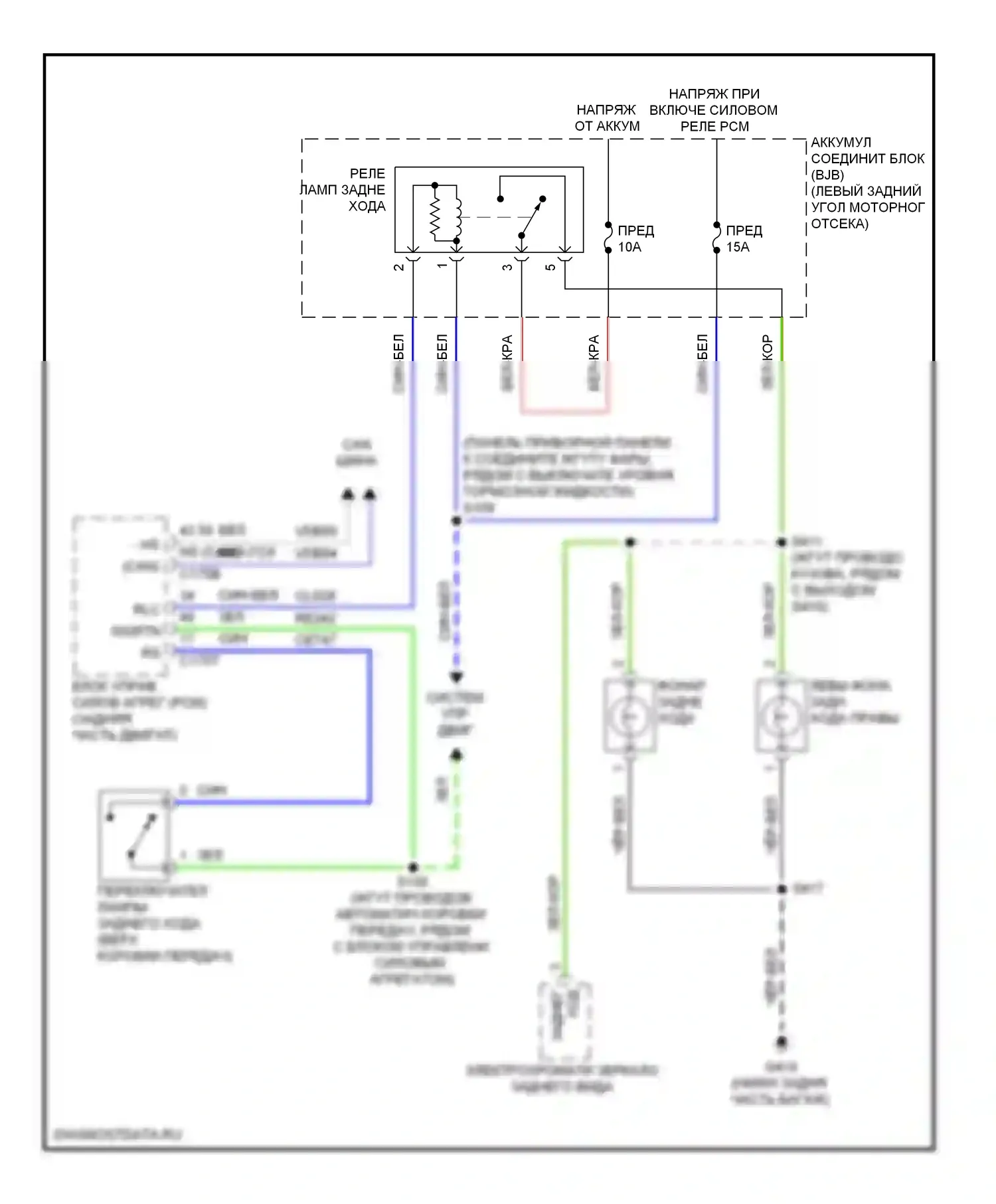

# Электросхема резервных ламп, мкп

Фары и фонари — Электросхема резервных ламп, мкп — Электросхема резервных ламп, мкп. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Фары

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Клаксон

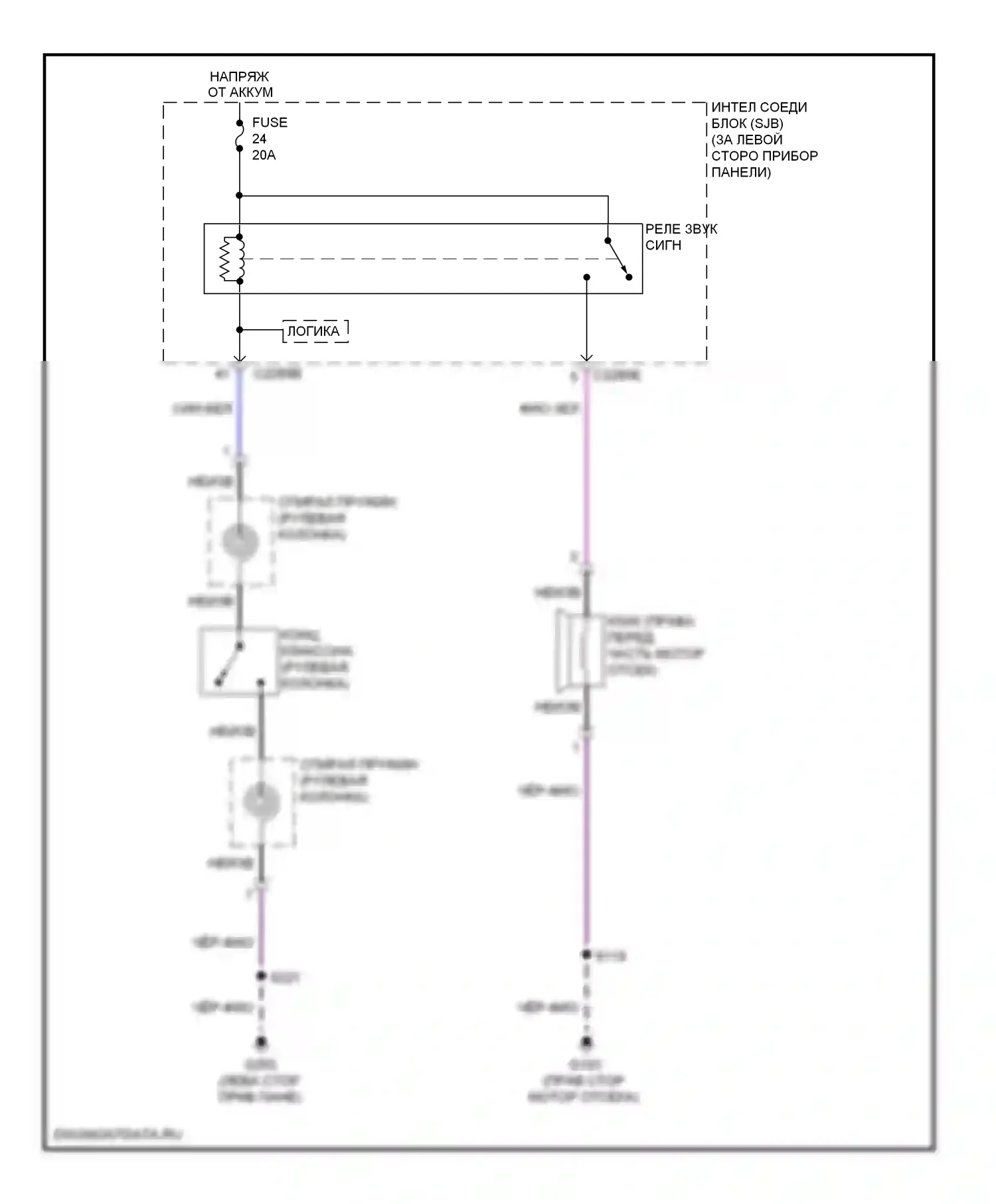

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Сиденья

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема, купе

Стеклоподъемники — Стеклоподъемники электросхема, купе — Стеклоподъемники электросхема, купе. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема стеклоподъемников, седан

Стеклоподъемники — Электросхема стеклоподъемников, седан — Электросхема стеклоподъемников, седан. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Магнитола

# Электросхема базовой магнитолы

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема радиосистемы премиум-класса

# Электросхема радиосистемы премиум-класса (1 из 2)

Магнитола — Электросхема радиосистемы премиум-класса — Электросхема радиосистемы премиум-класса (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема радиосистемы премиум-класса (2 из 2)

Магнитола — Электросхема радиосистемы премиум-класса — Электросхема радиосистемы премиум-класса (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема магнитолы синхронизации

# Электросхема магнитолы синхронизации (1 из 2)

Магнитола — Электросхема магнитолы синхронизации — Электросхема магнитолы синхронизации (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема магнитолы синхронизации (2 из 2)

Магнитола — Электросхема магнитолы синхронизации — Электросхема магнитолы синхронизации (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема стартера, акпп

Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема стартера, мкп

Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разъединения багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Ford Focus II рестайлинг (2007-2011)

Компоненты на схеме
