Электросхемы Ford Focus II (2005-2008)

29 систем 69 электросхем 890 компонентов
Содержание — 29 систем, 69 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Ford Focus II (2005-2008)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема, без контроля тяги

    Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля тяги — Антиблокировочная система abs электросхема, без контроля тяги. Ford Focus II (2005-2008)
    Компоненты на схеме

      # Антиблокировочная система abs электросхема с контролем тяги

      Антиблокировочная система abs — Антиблокировочная система abs электросхема с контролем тяги — Антиблокировочная система abs электросхема с контролем тяги. Ford Focus II (2005-2008)
      Компоненты на схеме

        Багажник, задняя дверь, лючок топливного бака

        # Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей

        Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей — Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей. Ford Focus II (2005-2008)
        Компоненты на схеме

          # Электросхема багажника, двери багажника, лючка топливного бака, вагона

          Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, вагона — Электросхема багажника, двери багажника, лючка топливного бака, вагона. Ford Focus II (2005-2008)
          Компоненты на схеме

            # Электросхема багажника, двери багажника, лючка топливного бака, седана

            Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, седана — Электросхема багажника, двери багажника, лючка топливного бака, седана. Ford Focus II (2005-2008)
            Компоненты на схеме

              Блокировка селектора

              # Электросхема блокировки селектора

              Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Focus II (2005-2008)
              Компоненты на схеме

                Блоки управления кузовом

                # Электросхема блоков управления кузовом

                # Электросхема блоков управления кузовом (1 из 2)

                Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Focus II (2005-2008)
                Компоненты на схеме

                  # Электросхема блоков управления кузовом (2 из 2)

                  Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Focus II (2005-2008)
                  Компоненты на схеме

                    Блок предохранителей и реле

                    # Электросхема блока предохранителей реле, позднего выпуска

                    # Электросхема блока предохранителей реле, позднего выпуска (1 из 4)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле, позднего выпуска — Электросхема блока предохранителей реле, позднего выпуска (1 из 4). Ford Focus II (2005-2008)
                    Компоненты на схеме

                      # Электросхема блока предохранителей реле, поздний выпуск

                      # Электросхема блока предохранителей реле, поздний выпуск (2 из 4)

                      Блок предохранителей и реле — Электросхема блока предохранителей реле, поздний выпуск — Электросхема блока предохранителей реле, поздний выпуск (2 из 4). Ford Focus II (2005-2008)
                      Компоненты на схеме

                        # Электросхема блока предохранителей реле, поздний выпуск (3 из 4)

                        Блок предохранителей и реле — Электросхема блока предохранителей реле, поздний выпуск — Электросхема блока предохранителей реле, поздний выпуск (3 из 4). Ford Focus II (2005-2008)
                        Компоненты на схеме

                          # Электросхема блока предохранителей реле, поздний выпуск (4 из 4)

                          Блок предохранителей и реле — Электросхема блока предохранителей реле, поздний выпуск — Электросхема блока предохранителей реле, поздний выпуск (4 из 4). Ford Focus II (2005-2008)
                          Компоненты на схеме

                            # Электросхема блока предохранителей реле раннего выпуска

                            # Электросхема блока предохранителей реле раннего выпуска (1 из 4)

                            Блок предохранителей и реле — Электросхема блока предохранителей реле раннего выпуска — Электросхема блока предохранителей реле раннего выпуска (1 из 4). Ford Focus II (2005-2008)
                            Компоненты на схеме

                              # Электросхема блока предохранителей реле раннего выпуска (2 из 4)

                              Блок предохранителей и реле — Электросхема блока предохранителей реле раннего выпуска — Электросхема блока предохранителей реле раннего выпуска (2 из 4). Ford Focus II (2005-2008)
                              Компоненты на схеме

                                # Электросхема блока предохранителей реле раннего выпуска (3 из 4)

                                Блок предохранителей и реле — Электросхема блока предохранителей реле раннего выпуска — Электросхема блока предохранителей реле раннего выпуска (3 из 4). Ford Focus II (2005-2008)
                                Компоненты на схеме

                                  # Электросхема блока предохранителей реле раннего выпуска (4 из 4)

                                  Блок предохранителей и реле — Электросхема блока предохранителей реле раннего выпуска — Электросхема блока предохранителей реле раннего выпуска (4 из 4). Ford Focus II (2005-2008)
                                  Компоненты на схеме

                                    Вентилятор охлаждения

                                    # Электросхема вентилятора охлаждения

                                    Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Focus II (2005-2008)
                                    Компоненты на схеме

                                      Двигатель

                                      # Электросхема двигателя электросхема двигателя позднего выпуска

                                      # Электросхема двигателя электросхема двигателя позднего выпуска (1 из 4)

                                      Двигатель — Электросхема двигателя электросхема двигателя позднего выпуска — Электросхема двигателя электросхема двигателя позднего выпуска (1 из 4). Ford Focus II (2005-2008)
                                      Компоненты на схеме

                                        # Электросхема двигателя электросхема двигателя позднего выпуска (2 из 4)

                                        Двигатель — Электросхема двигателя электросхема двигателя позднего выпуска — Электросхема двигателя электросхема двигателя позднего выпуска (2 из 4). Ford Focus II (2005-2008)
                                        Компоненты на схеме

                                          # Электросхема двигателя электросхема двигателя позднего выпуска (3 из 4)

                                          Двигатель — Электросхема двигателя электросхема двигателя позднего выпуска — Электросхема двигателя электросхема двигателя позднего выпуска (3 из 4). Ford Focus II (2005-2008)
                                          Компоненты на схеме

                                            # Электросхема двигателя электросхема двигателя позднего выпуска (4 из 4)

                                            Двигатель — Электросхема двигателя электросхема двигателя позднего выпуска — Электросхема двигателя электросхема двигателя позднего выпуска (4 из 4). Ford Focus II (2005-2008)
                                            Компоненты на схеме

                                              # Электросхема двигателя электросхема двигателя раннего выпуска

                                              # Электросхема двигателя электросхема двигателя раннего выпуска (1 из 4)

                                              Двигатель — Электросхема двигателя электросхема двигателя раннего выпуска — Электросхема двигателя электросхема двигателя раннего выпуска (1 из 4). Ford Focus II (2005-2008)
                                              Компоненты на схеме

                                                # Электросхема двигателя электросхема двигателя раннего выпуска (2 из 4)

                                                Двигатель — Электросхема двигателя электросхема двигателя раннего выпуска — Электросхема двигателя электросхема двигателя раннего выпуска (2 из 4). Ford Focus II (2005-2008)
                                                Компоненты на схеме

                                                  # Электросхема двигателя электросхема двигателя раннего выпуска (3 из 4)

                                                  Двигатель — Электросхема двигателя электросхема двигателя раннего выпуска — Электросхема двигателя электросхема двигателя раннего выпуска (3 из 4). Ford Focus II (2005-2008)
                                                  Компоненты на схеме

                                                    # Электросхема двигателя электросхема двигателя раннего выпуска (4 из 4)

                                                    Двигатель — Электросхема двигателя электросхема двигателя раннего выпуска — Электросхема двигателя электросхема двигателя раннего выпуска (4 из 4). Ford Focus II (2005-2008)
                                                    Компоненты на схеме

                                                      Дворники и омыватели

                                                      # Электросхема задней шайбы/стеклоочистителя

                                                      Дворники и омыватели — Электросхема задней шайбы/стеклоочистителя — Электросхема задней шайбы/стеклоочистителя. Ford Focus II (2005-2008)
                                                      Компоненты на схеме

                                                        # Электросхема прерывистых дворников и омывателей

                                                        Дворники и омыватели — Электросхема прерывистых дворников и омывателей — Электросхема прерывистых дворников и омывателей. Ford Focus II (2005-2008)
                                                        Компоненты на схеме

                                                          Клаксон

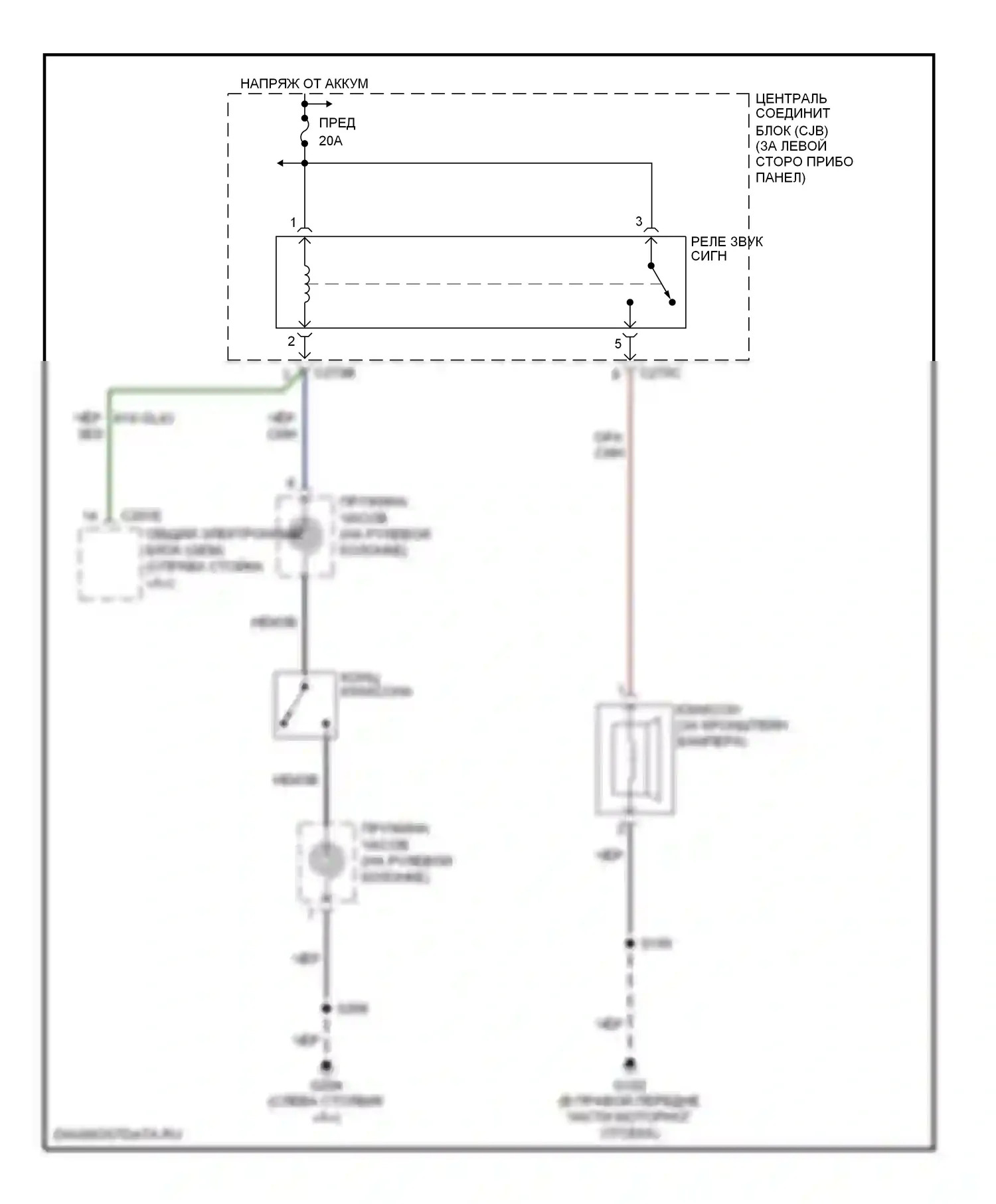

                                                          # Электросхема клаксона

                                                          Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Focus II (2005-2008)
                                                          Компоненты на схеме

                                                            Кондиционирование воздуха

                                                            # Электросхема ручного кондиционера

                                                            # Электросхема ручного кондиционера (1 из 2)

                                                            Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Focus II (2005-2008)
                                                            Компоненты на схеме

                                                              # Электросхема ручного кондиционера (2 из 2)

                                                              Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Focus II (2005-2008)
                                                              Компоненты на схеме

                                                                Коробка передач

                                                                # Электросхема автоматической коробки передач

                                                                Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Ford Focus II (2005-2008)
                                                                Компоненты на схеме

                                                                  Круиз-контроль

                                                                  # Электросхема круиз-контроля, автоматическая коробка передач

                                                                  Круиз-контроль — Электросхема круиз-контроля, автоматическая коробка передач — Электросхема круиз-контроля, автоматическая коробка передач. Ford Focus II (2005-2008)
                                                                  Компоненты на схеме

                                                                    # Электросхема круиз-контроля, механическая коробка передач

                                                                    Круиз-контроль — Электросхема круиз-контроля, механическая коробка передач — Электросхема круиз-контроля, механическая коробка передач. Ford Focus II (2005-2008)
                                                                    Компоненты на схеме

                                                                      Магнитола

                                                                      # Электросхема магнитолы

                                                                      Магнитола — Электросхема магнитолы — Электросхема магнитолы. Ford Focus II (2005-2008)
                                                                      Компоненты на схеме

                                                                        Освещение салона

                                                                        # Электросхема освещения салона

                                                                        Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Ford Focus II (2005-2008)
                                                                        Компоненты на схеме

                                                                          # Электросхема подсветки приборной панели

                                                                          Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Focus II (2005-2008)
                                                                          Компоненты на схеме

                                                                            Подогрев стекол

                                                                            # Электросхема заднего подогрева

                                                                            Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Ford Focus II (2005-2008)
                                                                            Компоненты на схеме

                                                                              # Электросхема обогреваемых зеркал

                                                                              Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Ford Focus II (2005-2008)
                                                                              Компоненты на схеме

                                                                                Подушки безопасности

                                                                                # Электросхема подушек безопасности

                                                                                # Электросхема подушек безопасности (1 из 2)

                                                                                Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Focus II (2005-2008)
                                                                                Компоненты на схеме

                                                                                  # Электросхема подушек безопасности (2 из 2)

                                                                                  Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Focus II (2005-2008)
                                                                                  Компоненты на схеме

                                                                                    Предупреждение

                                                                                    # Электросхема помощников водителя

                                                                                    Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Focus II (2005-2008)
                                                                                    Компоненты на схеме

                                                                                      Приборная панель

                                                                                      # Электросхема приборной панели

                                                                                      Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Focus II (2005-2008)
                                                                                      Компоненты на схеме

                                                                                        Сигнализация

                                                                                        # Пассивная сигнализации электросхема

                                                                                        Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Focus II (2005-2008)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема защиты от взлома

                                                                                          # Электросхема защиты от взлома (1 из 2)

                                                                                          Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Focus II (2005-2008)
                                                                                          Компоненты на схеме

                                                                                            # Электросхема защиты от взлома (2 из 2)

                                                                                            Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Focus II (2005-2008)
                                                                                            Компоненты на схеме

                                                                                              Сиденья

                                                                                              # Электросхема сидений

                                                                                              Сиденья — Электросхема сидений — Электросхема сидений. Ford Focus II (2005-2008)
                                                                                              Компоненты на схеме

                                                                                                Складная крыша/люк

                                                                                                # Электросхема складной крыши/люка

                                                                                                Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Focus II (2005-2008)
                                                                                                Компоненты на схеме

                                                                                                  Стартер/генератор

                                                                                                  # Электросхема генератора

                                                                                                  Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Focus II (2005-2008)
                                                                                                  Компоненты на схеме

                                                                                                    # Электросхема стартера, акпп

                                                                                                    Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Ford Focus II (2005-2008)
                                                                                                    Компоненты на схеме

                                                                                                      # Электросхема стартера, мкп

                                                                                                      Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Ford Focus II (2005-2008)
                                                                                                      Компоненты на схеме

                                                                                                        Стеклоподъемники

                                                                                                        # Электросхема стеклоподъемников, без задних стеклоподъемников

                                                                                                        Стеклоподъемники — Электросхема стеклоподъемников, без задних стеклоподъемников — Электросхема стеклоподъемников, без задних стеклоподъемников. Ford Focus II (2005-2008)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема стеклоподъемников, с задними стеклоподъемниками

                                                                                                          Стеклоподъемники — Электросхема стеклоподъемников, с задними стеклоподъемниками — Электросхема стеклоподъемников, с задними стеклоподъемниками. Ford Focus II (2005-2008)
                                                                                                          Компоненты на схеме

                                                                                                            Точки подключения масс

                                                                                                            # Электросхема точек подключения масс

                                                                                                            # Электросхема точек подключения масс (1 из 4)

                                                                                                            Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Ford Focus II (2005-2008)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема точек подключения масс (2 из 4)

                                                                                                              Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Ford Focus II (2005-2008)
                                                                                                              Компоненты на схеме

                                                                                                                # Электросхема точек подключения масс (3 из 4)

                                                                                                                Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Ford Focus II (2005-2008)
                                                                                                                Компоненты на схеме

                                                                                                                  # Электросхема точек подключения масс (4 из 4)

                                                                                                                  Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Ford Focus II (2005-2008)
                                                                                                                  Компоненты на схеме

                                                                                                                    Управление зеркалами заднего вида

                                                                                                                    # Электросхема управления зеркалами заднего вида

                                                                                                                    Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Focus II (2005-2008)
                                                                                                                    Компоненты на схеме

                                                                                                                      Фары

                                                                                                                      # Электросхема фар, позднего выпуска без дрели

                                                                                                                      Фары — Электросхема фар, позднего выпуска без дрели — Электросхема фар, позднего выпуска без дрели. Ford Focus II (2005-2008)
                                                                                                                      Компоненты на схеме

                                                                                                                        # Электросхема фар, позднего выпуска с дрелью

                                                                                                                        Фары — Электросхема фар, позднего выпуска с дрелью — Электросхема фар, позднего выпуска с дрелью. Ford Focus II (2005-2008)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема фар, раннего выпуска без дрели

                                                                                                                          Фары — Электросхема фар, раннего выпуска без дрели — Электросхема фар, раннего выпуска без дрели. Ford Focus II (2005-2008)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема фар, раннего выпуска с дрелью

                                                                                                                            Фары — Электросхема фар, раннего выпуска с дрелью — Электросхема фар, раннего выпуска с дрелью. Ford Focus II (2005-2008)
                                                                                                                            Компоненты на схеме

                                                                                                                              Фары и фонари

                                                                                                                              # Электросхема ламп парковки, поворотника и аварийка

                                                                                                                              Фары и фонари — Электросхема ламп парковки, поворотника и аварийка — Электросхема ламп парковки, поворотника и аварийка. Ford Focus II (2005-2008)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема стоп-сигналов, 3 и 5 дверей

                                                                                                                                Фары и фонари — Электросхема стоп-сигналов, 3 и 5 дверей — Электросхема стоп-сигналов, 3 и 5 дверей. Ford Focus II (2005-2008)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема стоп-сигналов, 4 двери и вагон

                                                                                                                                  Фары и фонари — Электросхема стоп-сигналов, 4 двери и вагон — Электросхема стоп-сигналов, 4 двери и вагон. Ford Focus II (2005-2008)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    # Электросхема фонарей заднего хода, автоматическая коробка передач

                                                                                                                                    Фары и фонари — Электросхема фонарей заднего хода, автоматическая коробка передач — Электросхема фонарей заднего хода, автоматическая коробка передач. Ford Focus II (2005-2008)
                                                                                                                                    Компоненты на схеме

                                                                                                                                      # Электросхема фонарей заднего хода, механическая коробка передач

                                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода, механическая коробка передач — Электросхема фонарей заднего хода, механическая коробка передач. Ford Focus II (2005-2008)
                                                                                                                                      Компоненты на схеме

                                                                                                                                        Центральный замок

                                                                                                                                        # Электросхема центрального замка

                                                                                                                                        # Электросхема центрального замка (1 из 2)

                                                                                                                                        Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Ford Focus II (2005-2008)
                                                                                                                                        Компоненты на схеме

                                                                                                                                          # Электросхема центрального замка (2 из 2)

                                                                                                                                          Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Ford Focus II (2005-2008)
                                                                                                                                          Компоненты на схеме
