Электросхемы Ford Focus I рестайлинг (2001-2007)

29 систем 57 электросхем 875 компонентов

Кондиционирование воздуха

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема с контролем тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема с контролем тяги — Антиблокировочная система abs электросхема с контролем тяги. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Антиблокировочная система abs электросхема, без контроля тяги

Антиблокировочная система abs — Антиблокировочная система abs электросхема, без контроля тяги — Антиблокировочная система abs электросхема, без контроля тяги. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля, автоматическая коробка передач

Круиз-контроль — Электросхема круиз-контроля, автоматическая коробка передач — Электросхема круиз-контроля, автоматическая коробка передач. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема круиз-контроля, механическая коробка передач

Круиз-контроль — Электросхема круиз-контроля, механическая коробка передач — Электросхема круиз-контроля, механическая коробка передач. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Подогрев стекол

# Электросхема обогреваемых зеркал

Подогрев стекол — Электросхема обогреваемых зеркал — Электросхема обогреваемых зеркал. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема заднего подогрева

Подогрев стекол — Электросхема заднего подогрева — Электросхема заднего подогрева. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Двигатель

# Электросхема двигателя электросхема двигателя

# Электросхема двигателя электросхема двигателя (1 из 4)

Двигатель — Электросхема двигателя электросхема двигателя — Электросхема двигателя электросхема двигателя (1 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема двигателя электросхема двигателя (2 из 4)

Двигатель — Электросхема двигателя электросхема двигателя — Электросхема двигателя электросхема двигателя (2 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема двигателя электросхема двигателя (3 из 4)

Двигатель — Электросхема двигателя электросхема двигателя — Электросхема двигателя электросхема двигателя (3 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема двигателя электросхема двигателя (4 из 4)

Двигатель — Электросхема двигателя электросхема двигателя — Электросхема двигателя электросхема двигателя (4 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода, автоматическая коробка передач

Фары и фонари — Электросхема фонарей заднего хода, автоматическая коробка передач — Электросхема фонарей заднего хода, автоматическая коробка передач. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема фонарей заднего хода, механическая коробка передач

Фары и фонари — Электросхема фонарей заднего хода, механическая коробка передач — Электросхема фонарей заднего хода, механическая коробка передач. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема ламп парковки, поворотника и аварийка

Фары и фонари — Электросхема ламп парковки, поворотника и аварийка — Электросхема ламп парковки, поворотника и аварийка. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема стоп-сигналов

Фары и фонари — Электросхема стоп-сигналов — Электросхема стоп-сигналов. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Фары

# Электросхема фар, с дрелью

Фары — Электросхема фар, с дрелью — Электросхема фар, с дрелью. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Сиденья

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников, с задними стеклоподъемниками

Стеклоподъемники — Электросхема стеклоподъемников, с задними стеклоподъемниками — Электросхема стеклоподъемников, с задними стеклоподъемниками. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема стеклоподъемников, без задних стеклоподъемников

Стеклоподъемники — Электросхема стеклоподъемников, без задних стеклоподъемников — Электросхема стеклоподъемников, без задних стеклоподъемников. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Магнитола

# Электросхема магнитолы

Магнитола — Электросхема магнитолы — Электросхема магнитолы. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема стартера, акпп

Стартер/генератор — Электросхема стартера, акпп — Электросхема стартера, акпп. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема стартера, мкп

Стартер/генератор — Электросхема стартера, мкп — Электросхема стартера, мкп. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Коробка передач

# Электросхема автоматической коробки передач

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей — Электросхема багажника, двери багажника, лючка топливного бака, 3 и 5 дверей. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

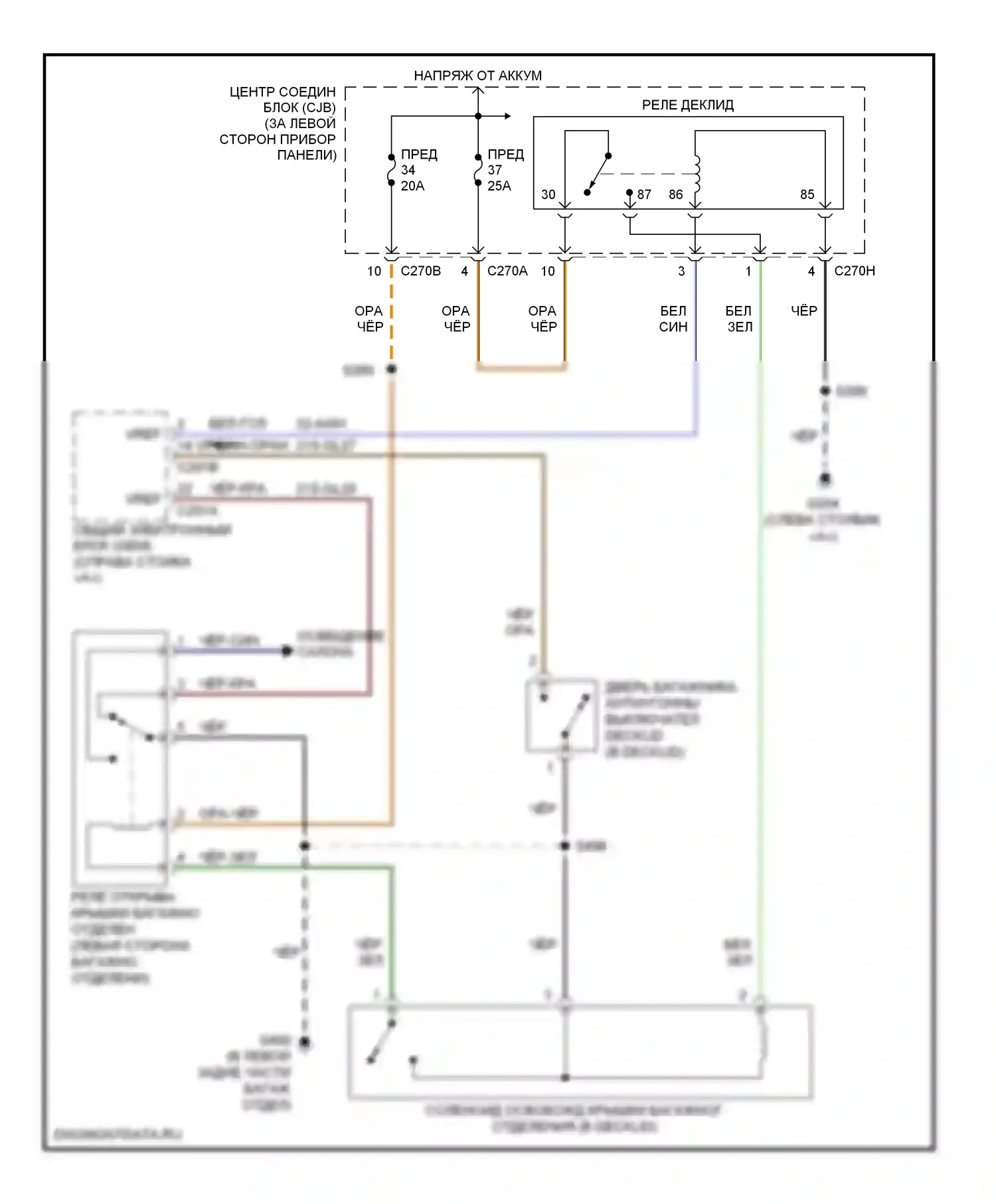

# Электросхема багажника, двери багажника, лючка топливного бака, седана

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, седана — Электросхема багажника, двери багажника, лючка топливного бака, седана. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

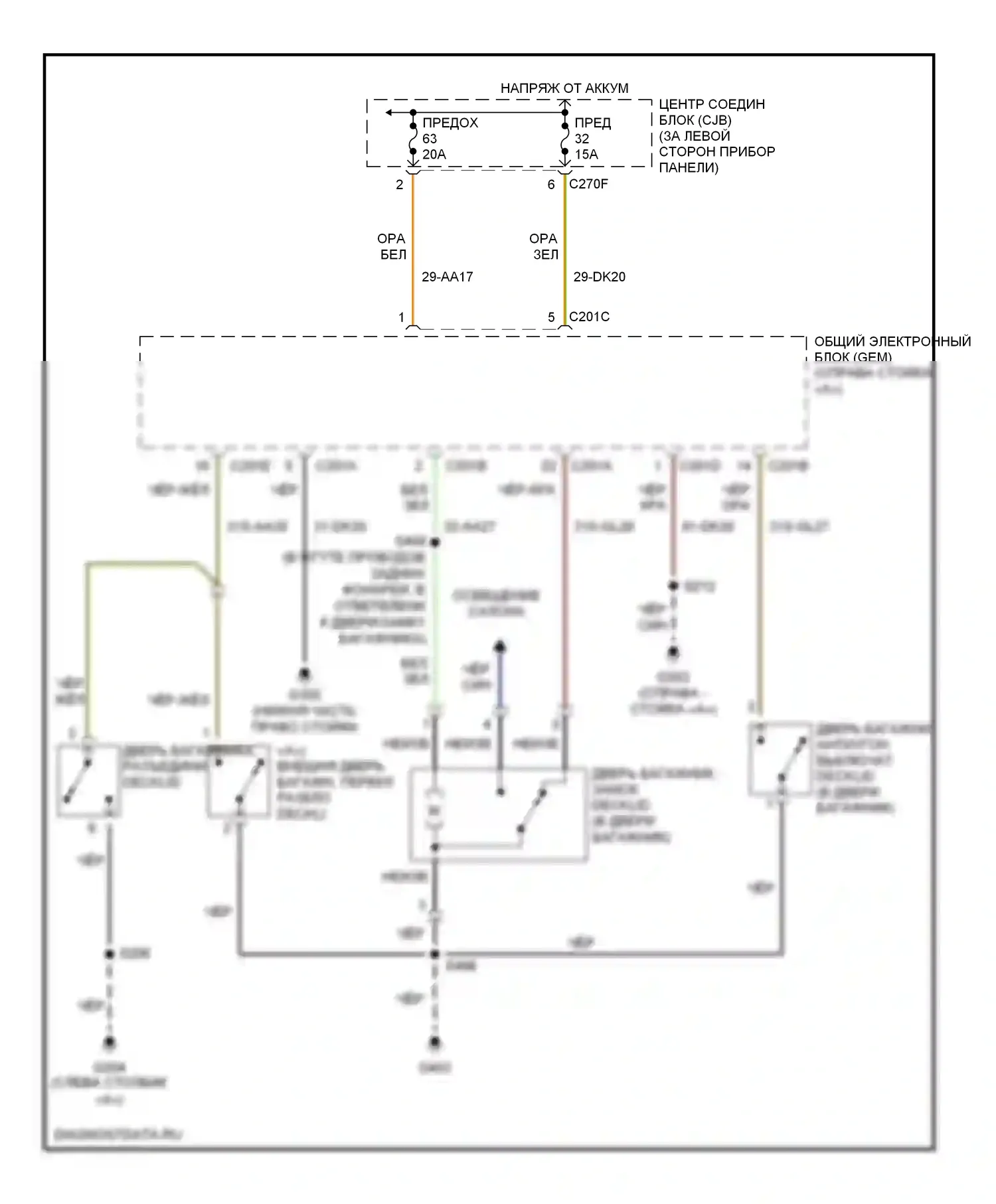

# Электросхема багажника, двери багажника, лючка топливного бака, вагона

Багажник, задняя дверь, лючок топливного бака — Электросхема багажника, двери багажника, лючка топливного бака, вагона — Электросхема багажника, двери багажника, лючка топливного бака, вагона. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Предупреждение

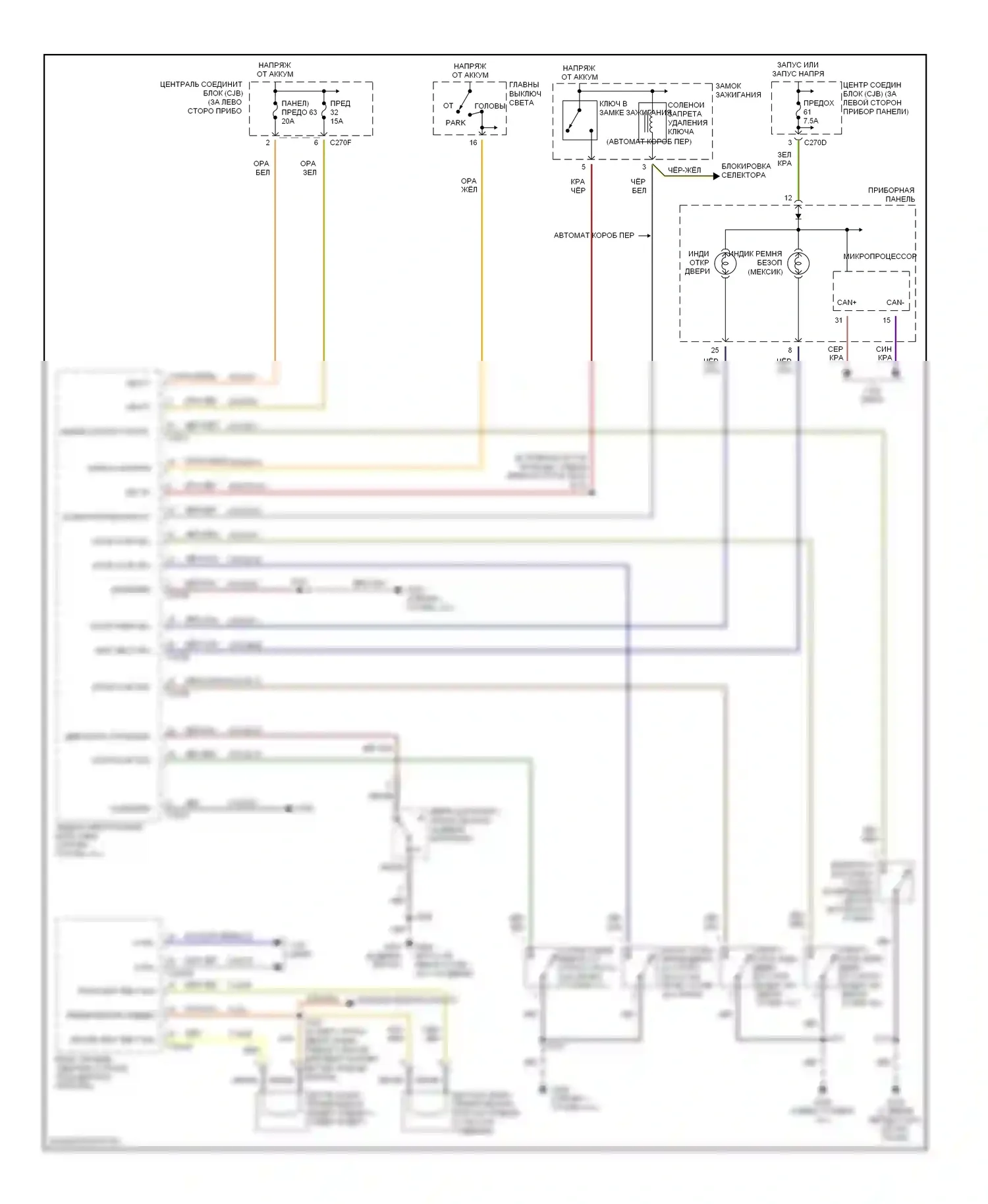

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

Дворники и омыватели

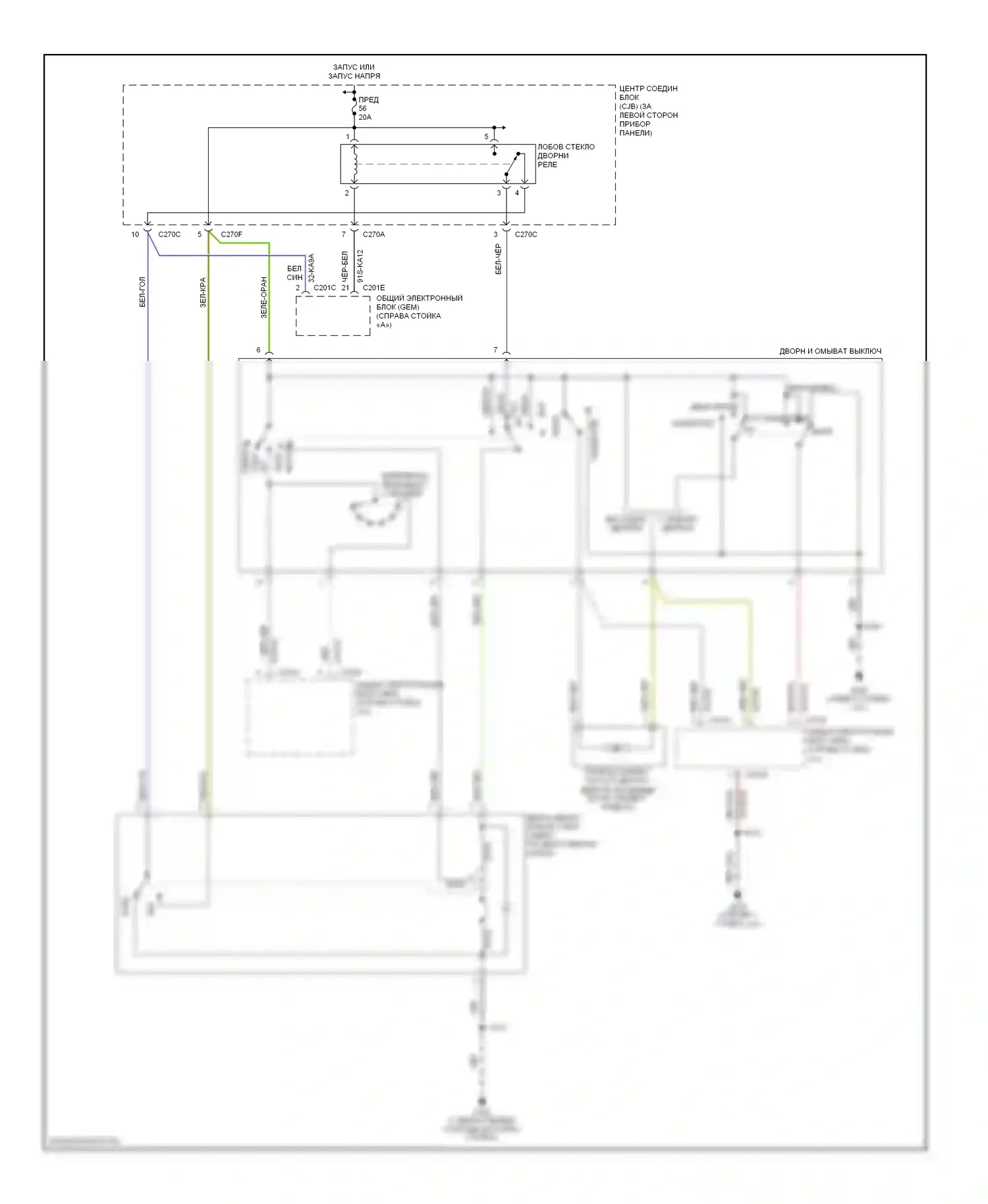

# Электросхема прерывистых дворников и омывателей

Дворники и омыватели — Электросхема прерывистых дворников и омывателей — Электросхема прерывистых дворников и омывателей. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме

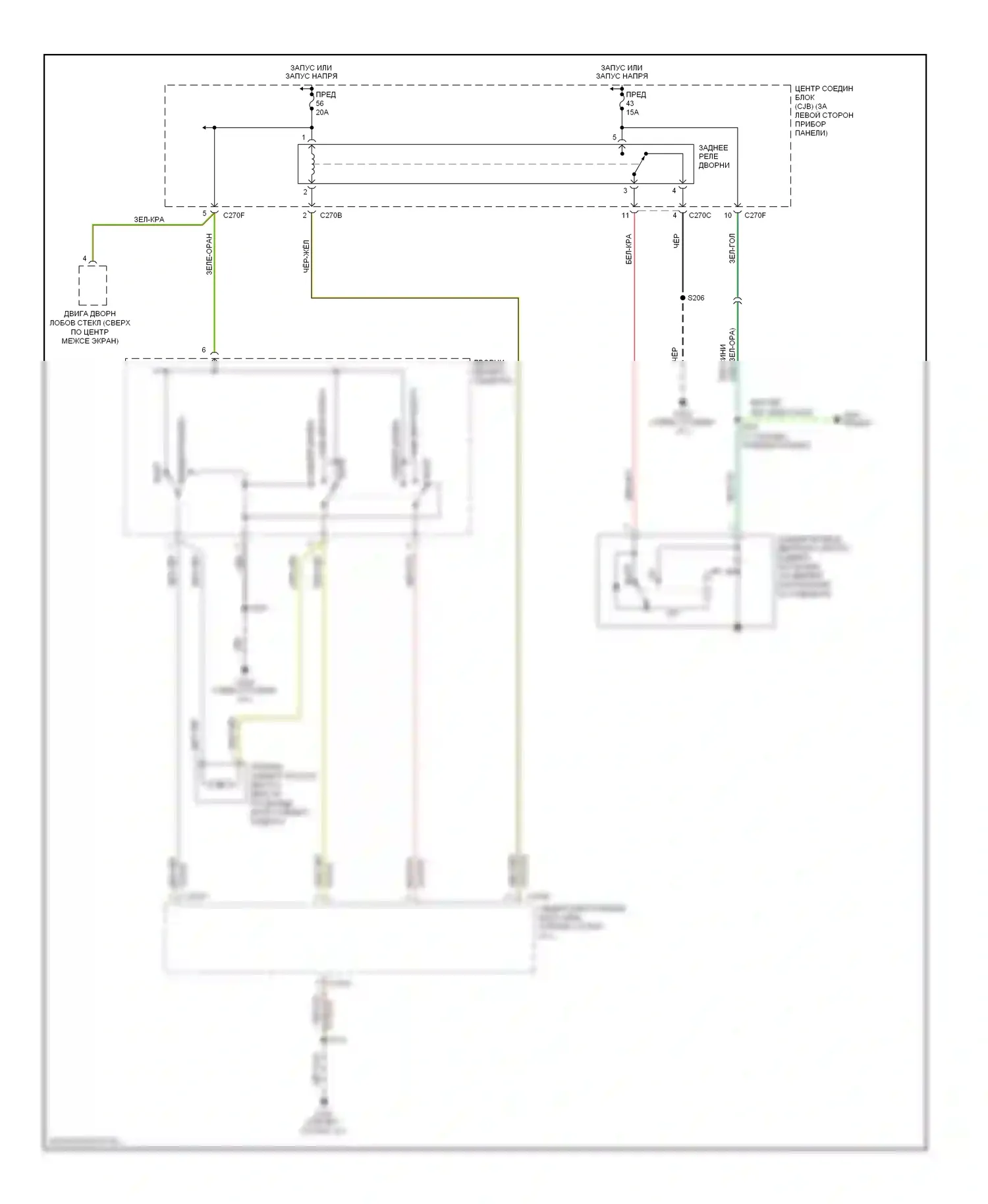

# Электросхема задней шайбы/стеклоочистителя

Дворники и омыватели — Электросхема задней шайбы/стеклоочистителя — Электросхема задней шайбы/стеклоочистителя. Ford Focus I рестайлинг (2001-2007)

Компоненты на схеме
