Электросхемы Ford Flex I (2008-2013)

33 системы 94 электросхемы 1449 компонентов

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема климат контроля (2 из 2)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема вспомогательного вентилятора

Кондиционирование воздуха — Электросхема вспомогательного вентилятора — Электросхема вспомогательного вентилятора. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Flex I (2008-2013)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Flex I (2008-2013)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Ford Flex I (2008-2013)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Flex I (2008-2013)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Ford Flex I (2008-2013)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.5l

# Электросхема двигателя 3.5l (1 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3.5l (2 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3.5l (3 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3.5l (4 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3.5l (5 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3.5l (6 из 6)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (6 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо

# Электросхема двигателя 3,5л твин турбо (1 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (1 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо (2 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (2 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо (3 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (3 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо (4 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (4 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо (5 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (5 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема двигателя 3,5л твин турбо (6 из 6)

Двигатель — Электросхема двигателя 3,5л твин турбо — Электросхема двигателя 3,5л твин турбо (6 из 6). Ford Flex I (2008-2013)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема фар и фонарей

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема буксировки прицепа

Фары и фонари — Электросхема буксировки прицепа — Электросхема буксировки прицепа. Ford Flex I (2008-2013)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

Фары

# Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности

# Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности (1 из 2)

Фары — Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности — Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности (2 из 2)

Фары — Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности — Электросхема фар, с бензиновыми разрядными фарами высокой интенсивности (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема фар, без бензиновых разрядных фар высокой интенсивности

# Электросхема фар, без бензиновых разрядных фар высокой интенсивности (1 из 2)

Фары — Электросхема фар, без бензиновых разрядных фар высокой интенсивности — Электросхема фар, без бензиновых разрядных фар высокой интенсивности (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема фар, без бензиновых разрядных фар высокой интенсивности (2 из 2)

Фары — Электросхема фар, без бензиновых разрядных фар высокой интенсивности — Электросхема фар, без бензиновых разрядных фар высокой интенсивности (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Flex I (2008-2013)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Flex I (2008-2013)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Flex I (2008-2013)

Компоненты на схеме

Память

# Электросхема регулируемой педали

Память — Электросхема регулируемой педали — Электросхема регулируемой педали. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема сиденья памяти и зеркал

# Электросхема сиденья памяти и зеркал (1 из 2)

Память — Электросхема сиденья памяти и зеркал — Электросхема сиденья памяти и зеркал (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема сиденья памяти и зеркал (2 из 2)

Память — Электросхема сиденья памяти и зеркал — Электросхема сиденья памяти и зеркал (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема навигации (2 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема навигации (3 из 3)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (3 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Ford Flex I (2008-2013)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 4). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 4). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 4). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 4). Ford Flex I (2008-2013)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Управление зеркалами заднего вида

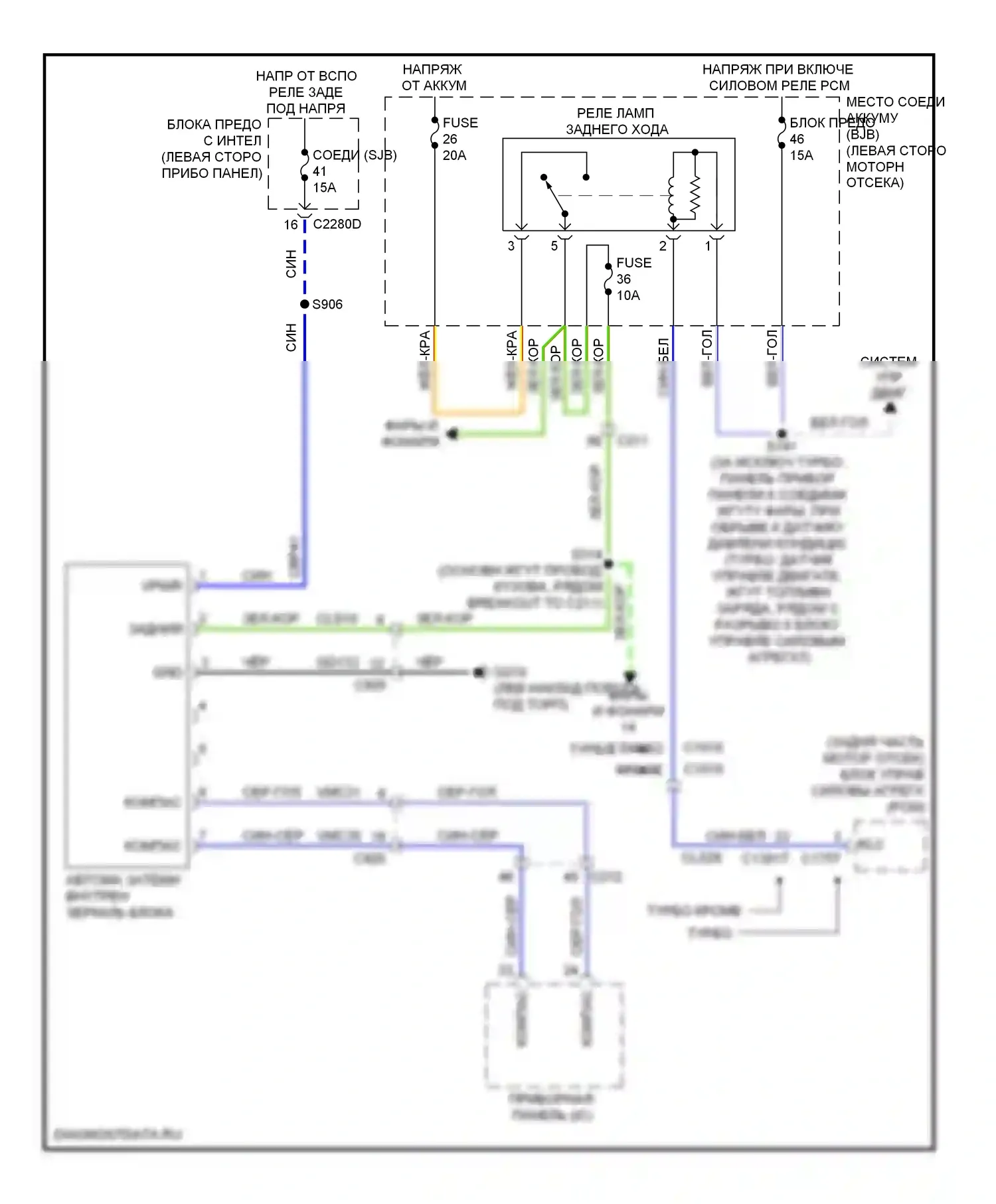

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Flex I (2008-2013)

Компоненты на схеме

Сиденья

# Электросхема передних обогреваемых сидений

Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема сидений, 10-стороннее сиденье водителя

Сиденья — Электросхема сидений, 10-стороннее сиденье водителя — Электросхема сидений, 10-стороннее сиденье водителя. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема сидений, 6-стороннее сиденье водителя

Сиденья — Электросхема сидений, 6-стороннее сиденье водителя — Электросхема сидений, 6-стороннее сиденье водителя. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема сидений, 6-стороннее пассажирское сиденье

Сиденья — Электросхема сидений, 6-стороннее пассажирское сиденье — Электросхема сидений, 6-стороннее пассажирское сиденье. Ford Flex I (2008-2013)

Компоненты на схеме

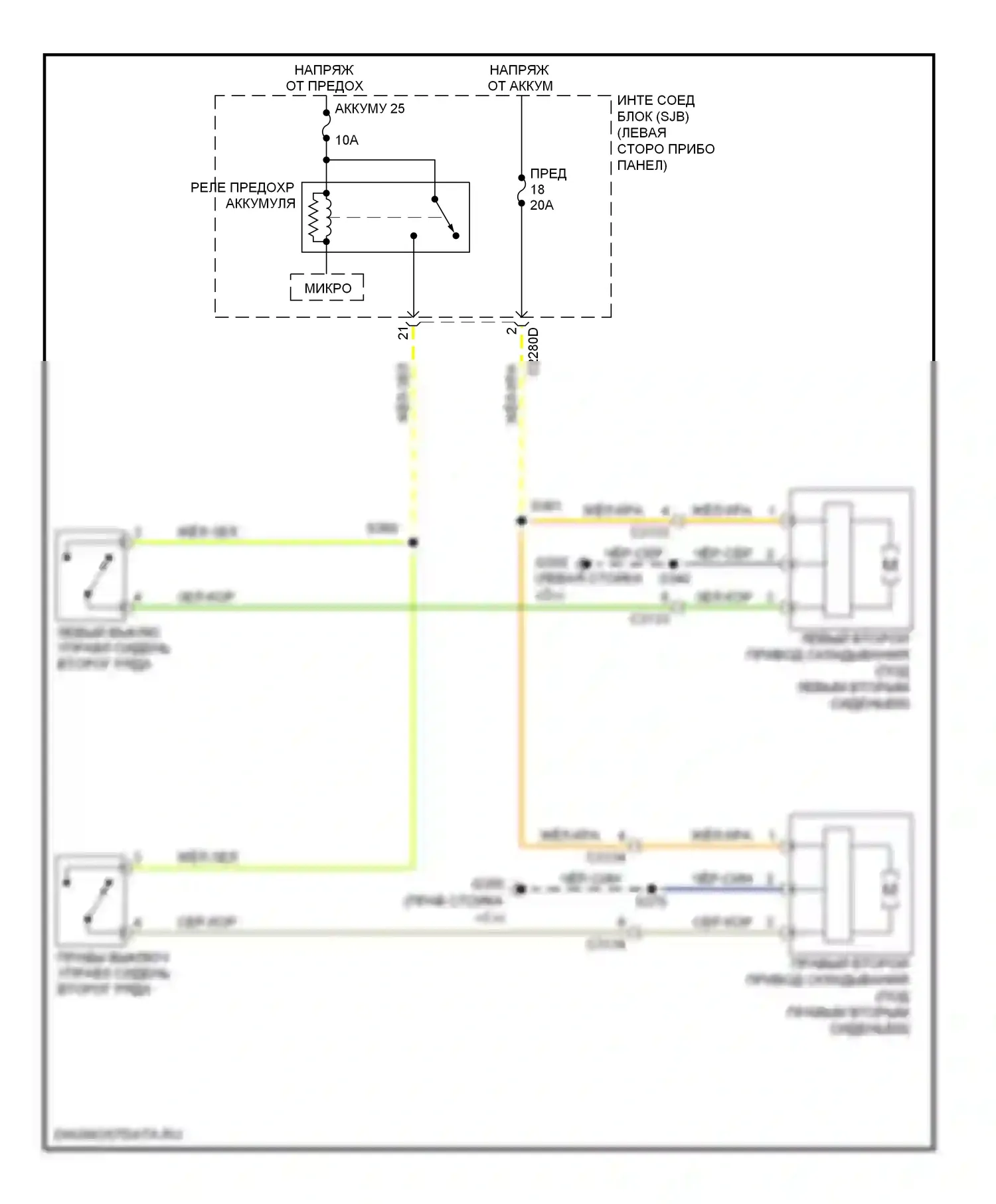

# Электросхема заднего откидного сиденья

Сиденья — Электросхема заднего откидного сиденья — Электросхема заднего откидного сиденья. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема складного сиденья третьего ряда

Сиденья — Электросхема складного сиденья третьего ряда — Электросхема складного сиденья третьего ряда. Ford Flex I (2008-2013)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Flex I (2008-2013)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Магнитола

# Электросхема базовой магнитолы

# Электросхема базовой магнитолы (1 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема базовой магнитолы (2 из 2)

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема магнитолы премиум-класса

# Электросхема магнитолы премиум-класса (1 из 3)

Магнитола — Электросхема магнитолы премиум-класса — Электросхема магнитолы премиум-класса (1 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема магнитолы премиум-класса (2 из 3)

Магнитола — Электросхема магнитолы премиум-класса — Электросхема магнитолы премиум-класса (2 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема магнитолы премиум-класса (3 из 3)

Магнитола — Электросхема магнитолы премиум-класса — Электросхема магнитолы премиум-класса (3 из 3). Ford Flex I (2008-2013)

Компоненты на схеме

# Задняя электросхема развлекательной магнитолы

# Задняя электросхема развлекательной магнитолы (1 из 2)

Магнитола — Задняя электросхема развлекательной магнитолы — Задняя электросхема развлекательной магнитолы (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Задняя электросхема развлекательной магнитолы (2 из 2)

Магнитола — Задняя электросхема развлекательной магнитолы — Задняя электросхема развлекательной магнитолы (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема магнитолы синхронизации

Магнитола — Электросхема магнитолы синхронизации — Электросхема магнитолы синхронизации. Ford Flex I (2008-2013)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Flex I (2008-2013)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Ford Flex I (2008-2013)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

Коробка передач 3,5л

# 3.5l, электросхема соединений автоматической коробки передач

# 3.5l, электросхема соединений автоматической коробки передач (1 из 2)

Коробка передач 3,5л — 3.5l, электросхема соединений автоматической коробки передач — 3.5l, электросхема соединений автоматической коробки передач (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# 3.5l, электросхема соединений автоматической коробки передач (2 из 2)

Коробка передач 3,5л — 3.5l, электросхема соединений автоматической коробки передач — 3.5l, электросхема соединений автоматической коробки передач (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# 3,5л, электросхема awd

Коробка передач 3,5л — 3,5л, электросхема awd — 3,5л, электросхема awd. Ford Flex I (2008-2013)

Компоненты на схеме

Коробка передач 3.5l twin turbo

# 3.5л твин турбо, автоматическая электросхема коробки передач

# 3.5л твин турбо, автоматическая электросхема коробки передач (1 из 2)

Коробка передач 3.5l twin turbo — 3.5л твин турбо, автоматическая электросхема коробки передач — 3.5л твин турбо, автоматическая электросхема коробки передач (1 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# 3.5л твин турбо, автоматическая электросхема коробки передач (2 из 2)

Коробка передач 3.5l twin turbo — 3.5л твин турбо, автоматическая электросхема коробки передач — 3.5л твин турбо, автоматическая электросхема коробки передач (2 из 2). Ford Flex I (2008-2013)

Компоненты на схеме

# 3.5л твин турбо, awd электросхема

Коробка передач 3.5l twin turbo — 3.5л твин турбо, awd электросхема — 3.5л твин турбо, awd электросхема. Ford Flex I (2008-2013)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема двери силового багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема двери силового багажника — Электросхема двери силового багажника. Ford Flex I (2008-2013)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Flex I (2008-2013)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Ford Flex I (2008-2013)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Ford Flex I (2008-2013)

Компоненты на схеме
