Электросхемы Ford Fiesta Mk6 (2008-2013)

31 система 66 электросхем 1093 компонента
Содержание — 31 система, 66 схем
Can шина
Антиблокировочная система abs
Багажник, задняя дверь, лючок топливного бака
Блокировка селектора
Блоки управления кузовом
Блок предохранителей и реле
Вентилятор охлаждения
Двигатель
Дворники и омыватели
Клаксон
Кондиционирование воздуха
Коробка передач
Круиз-контроль
Магнитола
Освещение салона
Подогрев стекол
Подушки безопасности
Предупреждение
Приборная панель
Сигнализация
Сиденья
Системы помощи водителю
Складная крыша/люк
Стартер/генератор
Стеклоподъемники
Точки подключения масс
Управление зеркалами заднего вида
Фары
Фары и фонари
Центральный замок
Электроусилитель руля

Can шина

# Can шина электросхема

Can шина — Can шина электросхема — Can шина электросхема. Ford Fiesta Mk6 (2008-2013)
Компоненты на схеме

    Антиблокировочная система abs

    # Антиблокировочная система abs электросхема

    Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Ford Fiesta Mk6 (2008-2013)
    Компоненты на схеме

      Багажник, задняя дверь, лючок топливного бака

      # Электросхема разъединения багажника

      Багажник, задняя дверь, лючок топливного бака — Электросхема разъединения багажника — Электросхема разъединения багажника. Ford Fiesta Mk6 (2008-2013)
      Компоненты на схеме

        Блокировка селектора

        # Электросхема блокировки селектора

        Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Fiesta Mk6 (2008-2013)
        Компоненты на схеме

          Блоки управления кузовом

          # Электросхема блоков управления кузовом

          Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом. Ford Fiesta Mk6 (2008-2013)
          Компоненты на схеме

            Блок предохранителей и реле

            # Электросхема блока предохранителей реле

            # Электросхема блока предохранителей реле (1 из 5)

            Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Ford Fiesta Mk6 (2008-2013)
            Компоненты на схеме

              # Электросхема блока предохранителей реле (2 из 5)

              Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Ford Fiesta Mk6 (2008-2013)
              Компоненты на схеме

                # Электросхема блока предохранителей реле (3 из 5)

                Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Ford Fiesta Mk6 (2008-2013)
                Компоненты на схеме

                  # Электросхема блока предохранителей реле (4 из 5)

                  Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Ford Fiesta Mk6 (2008-2013)
                  Компоненты на схеме

                    # Электросхема блока предохранителей реле (5 из 5)

                    Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Ford Fiesta Mk6 (2008-2013)
                    Компоненты на схеме

                      Вентилятор охлаждения

                      # Электросхема вентилятора охлаждения

                      Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Fiesta Mk6 (2008-2013)
                      Компоненты на схеме

                        Двигатель

                        # Электросхема двигателя 1.6l

                        # Электросхема двигателя 1.6l (1 из 4)

                        Двигатель — Электросхема двигателя 1.6l — Электросхема двигателя 1.6l (1 из 4). Ford Fiesta Mk6 (2008-2013)
                        Компоненты на схеме

                          # Электросхема двигателя 1.6l (2 из 4)

                          Двигатель — Электросхема двигателя 1.6l — Электросхема двигателя 1.6l (2 из 4). Ford Fiesta Mk6 (2008-2013)
                          Компоненты на схеме

                            # Электросхема двигателя 1.6l (3 из 4)

                            Двигатель — Электросхема двигателя 1.6l — Электросхема двигателя 1.6l (3 из 4). Ford Fiesta Mk6 (2008-2013)
                            Компоненты на схеме

                              # Электросхема двигателя 1.6l (4 из 4)

                              Двигатель — Электросхема двигателя 1.6l — Электросхема двигателя 1.6l (4 из 4). Ford Fiesta Mk6 (2008-2013)
                              Компоненты на схеме

                                Дворники и омыватели

                                # Дворники и омыватели электросхема

                                Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Ford Fiesta Mk6 (2008-2013)
                                Компоненты на схеме

                                  Клаксон

                                  # Электросхема клаксона

                                  Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Fiesta Mk6 (2008-2013)
                                  Компоненты на схеме

                                    Кондиционирование воздуха

                                    # Электросхема ручного кондиционера

                                    # Электросхема ручного кондиционера (1 из 2)

                                    Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                    Компоненты на схеме

                                      # Электросхема ручного кондиционера (2 из 2)

                                      Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                      Компоненты на схеме

                                        Коробка передач

                                        # Электросхема коробки передач

                                        Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Ford Fiesta Mk6 (2008-2013)
                                        Компоненты на схеме

                                          Круиз-контроль

                                          # Электросхема круиз-контроля

                                          Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Ford Fiesta Mk6 (2008-2013)
                                          Компоненты на схеме

                                            Магнитола

                                            # Электросхема магнитолы, без синхронизации

                                            # Электросхема магнитолы, без синхронизации (1 из 2)

                                            Магнитола — Электросхема магнитолы, без синхронизации — Электросхема магнитолы, без синхронизации (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                            Компоненты на схеме

                                              # Электросхема магнитолы, без синхронизации (2 из 2)

                                              Магнитола — Электросхема магнитолы, без синхронизации — Электросхема магнитолы, без синхронизации (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                              Компоненты на схеме

                                                # Электросхема магнитолы, с синхронизацией

                                                # Электросхема магнитолы, с синхронизацией (1 из 2)

                                                Магнитола — Электросхема магнитолы, с синхронизацией — Электросхема магнитолы, с синхронизацией (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                Компоненты на схеме

                                                  # Электросхема магнитолы, с синхронизацией (2 из 2)

                                                  Магнитола — Электросхема магнитолы, с синхронизацией — Электросхема магнитолы, с синхронизацией (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                  Компоненты на схеме

                                                    Освещение салона

                                                    # Электросхема освещения салона

                                                    # Электросхема освещения салона (1 из 2)

                                                    Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                    Компоненты на схеме

                                                      # Электросхема освещения салона (2 из 2)

                                                      Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                      Компоненты на схеме

                                                        # Электросхема подсветки приборной панели

                                                        Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Fiesta Mk6 (2008-2013)
                                                        Компоненты на схеме

                                                          Подогрев стекол

                                                          # Электросхема подогрева стекол

                                                          Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Fiesta Mk6 (2008-2013)
                                                          Компоненты на схеме

                                                            Подушки безопасности

                                                            # Электросхема подушек безопасности

                                                            # Электросхема подушек безопасности (1 из 2)

                                                            Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                            Компоненты на схеме

                                                              # Электросхема подушек безопасности (2 из 2)

                                                              Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                              Компоненты на схеме

                                                                Предупреждение

                                                                # Электросхема контроля давления в шинах

                                                                Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Ford Fiesta Mk6 (2008-2013)
                                                                Компоненты на схеме

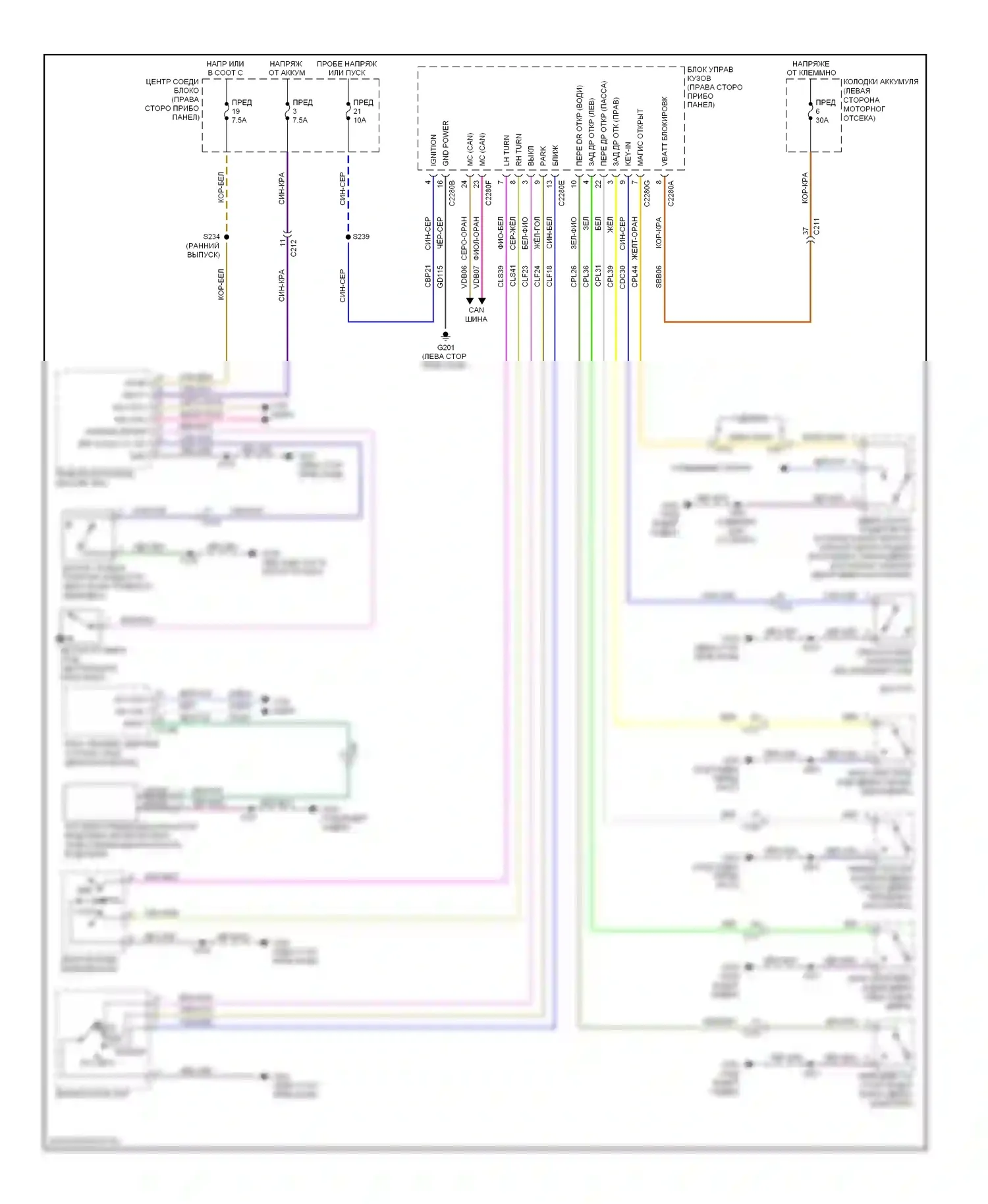

                                                                  # Электросхема утора

                                                                  Предупреждение — Электросхема утора — Электросхема утора. Ford Fiesta Mk6 (2008-2013)
                                                                  Компоненты на схеме

                                                                    Приборная панель

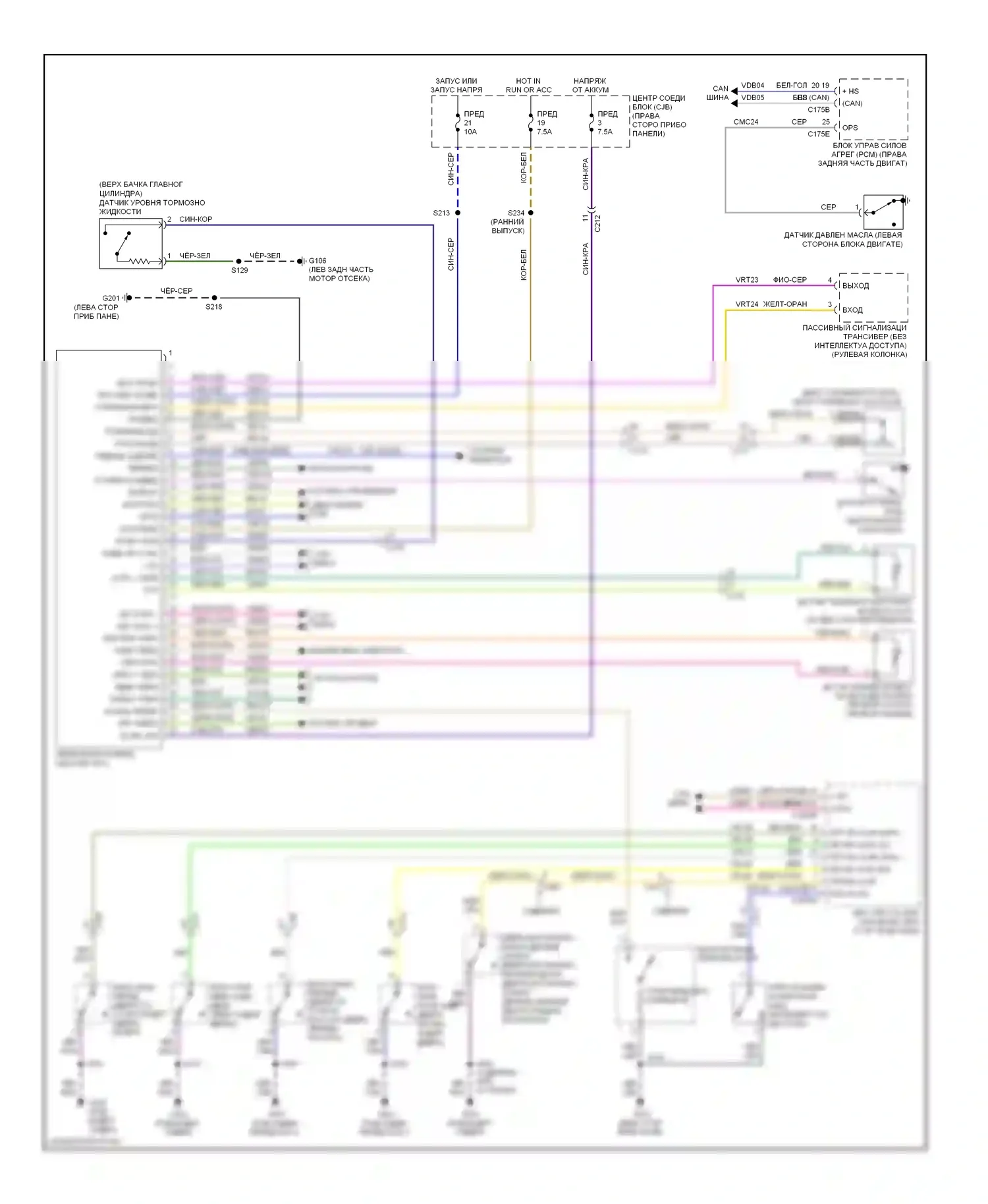

                                                                    # Электросхема приборной панели

                                                                    Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Fiesta Mk6 (2008-2013)
                                                                    Компоненты на схеме

                                                                      Сигнализация

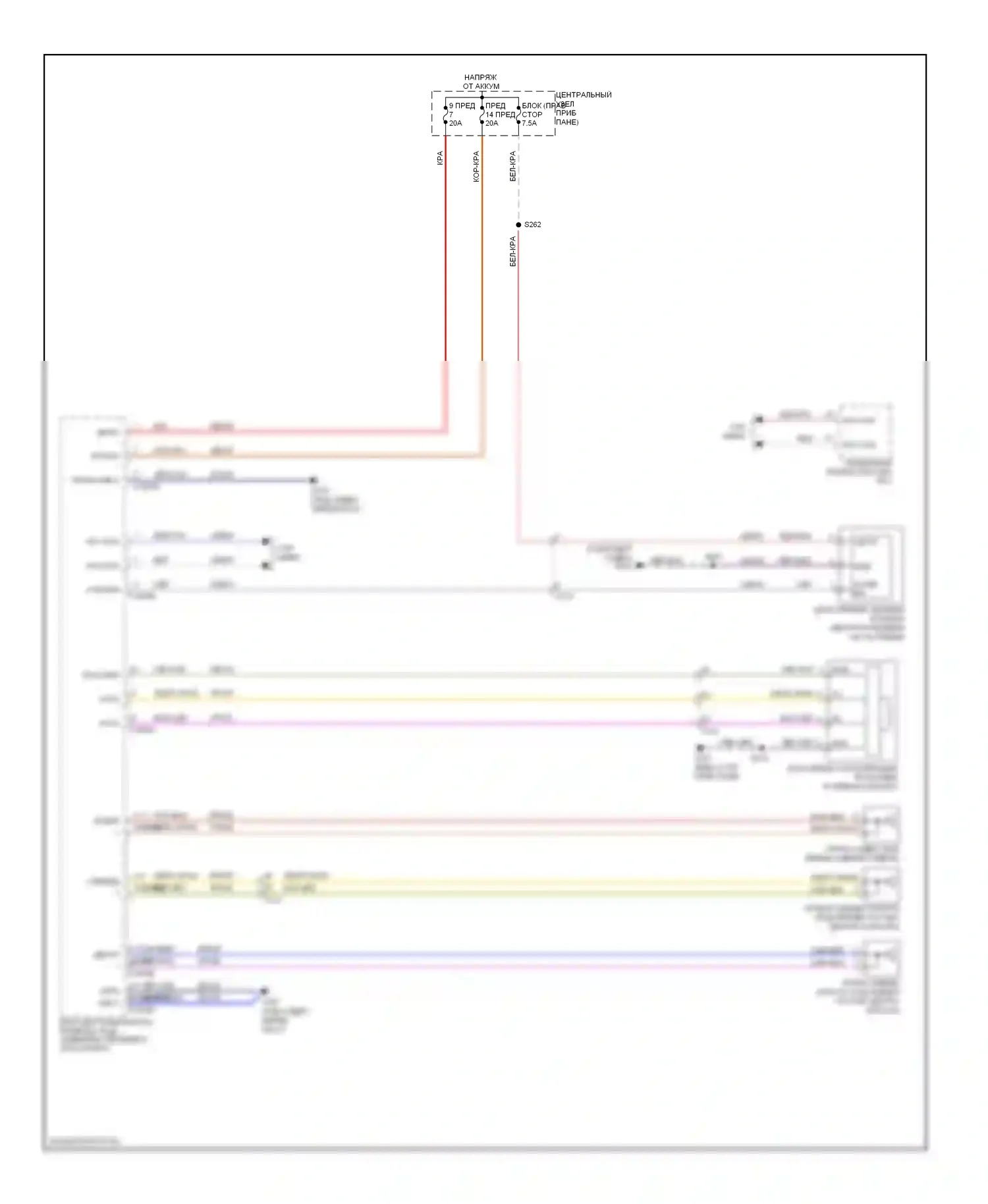

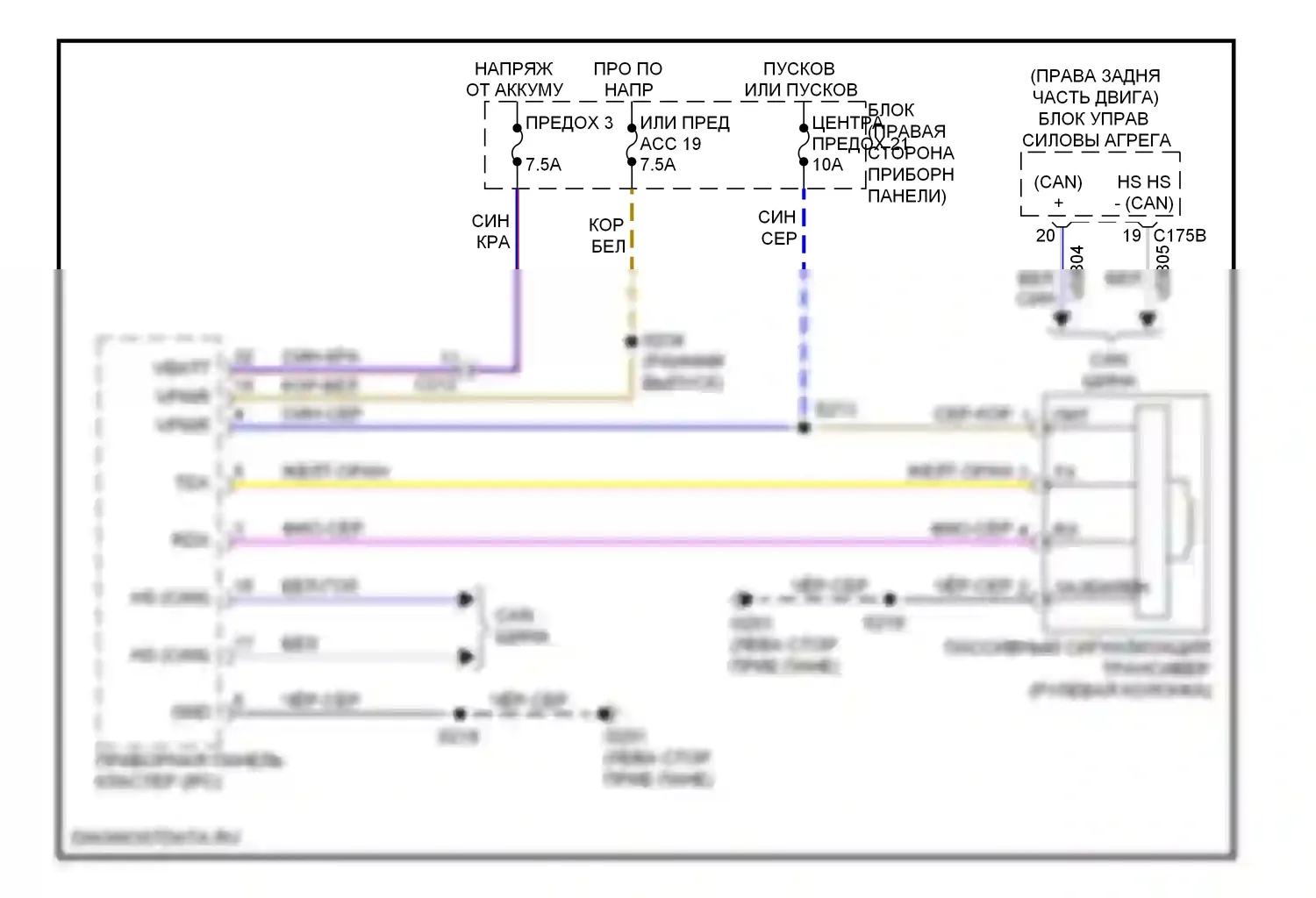

                                                                      # Пассивная сигнализации электросхема, без интеллектуального доступа

                                                                      Сигнализация — Пассивная сигнализации электросхема, без интеллектуального доступа — Пассивная сигнализации электросхема, без интеллектуального доступа. Ford Fiesta Mk6 (2008-2013)
                                                                      Компоненты на схеме

                                                                        # Пассивная сигнализации электросхема, с интеллектуальным доступом

                                                                        Сигнализация — Пассивная сигнализации электросхема, с интеллектуальным доступом — Пассивная сигнализации электросхема, с интеллектуальным доступом. Ford Fiesta Mk6 (2008-2013)
                                                                        Компоненты на схеме

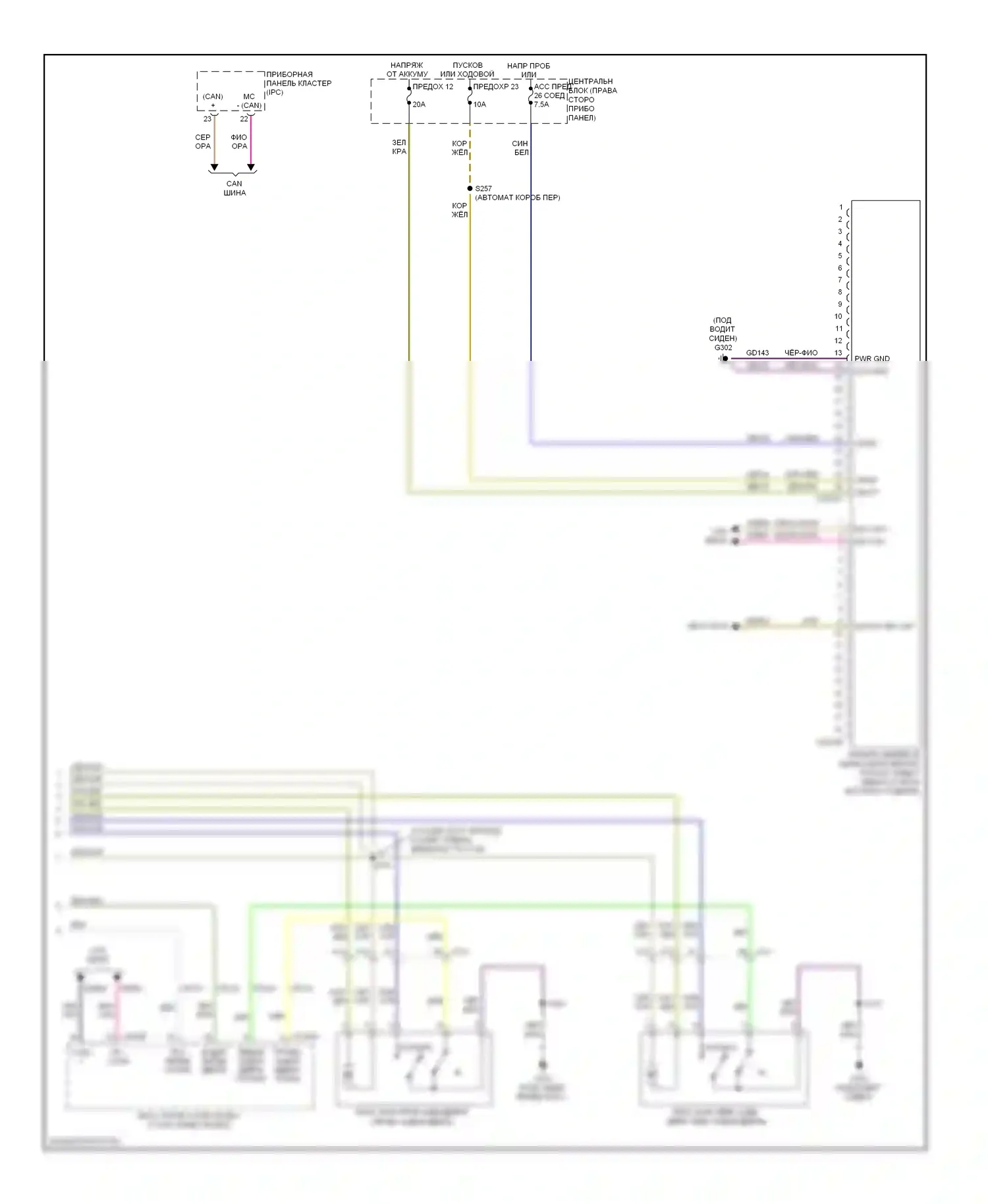

                                                                          # Электросхема с защитой от взлома, без интеллектуального доступа

                                                                          # Электросхема с защитой от взлома, без интеллектуального доступа (1 из 2)

                                                                          Сигнализация — Электросхема с защитой от взлома, без интеллектуального доступа — Электросхема с защитой от взлома, без интеллектуального доступа (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                          Компоненты на схеме

                                                                            # Электросхема с защитой от взлома, без интеллектуального доступа (2 из 2)

                                                                            Сигнализация — Электросхема с защитой от взлома, без интеллектуального доступа — Электросхема с защитой от взлома, без интеллектуального доступа (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                            Компоненты на схеме

                                                                              # Электросхема с защитой от взлома, с интеллектуальным доступом

                                                                              # Электросхема с защитой от взлома, с интеллектуальным доступом (1 из 4)

                                                                              Сигнализация — Электросхема с защитой от взлома, с интеллектуальным доступом — Электросхема с защитой от взлома, с интеллектуальным доступом (1 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                              Компоненты на схеме

                                                                                # Электросхема с защитой от взлома, с интеллектуальным доступом (2 из 4)

                                                                                Сигнализация — Электросхема с защитой от взлома, с интеллектуальным доступом — Электросхема с защитой от взлома, с интеллектуальным доступом (2 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                Компоненты на схеме

                                                                                  # Электросхема с защитой от взлома, с интеллектуальным доступом (3 из 4)

                                                                                  Сигнализация — Электросхема с защитой от взлома, с интеллектуальным доступом — Электросхема с защитой от взлома, с интеллектуальным доступом (3 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                  Компоненты на схеме

                                                                                    # Электросхема с защитой от взлома, с интеллектуальным доступом (4 из 4)

                                                                                    Сигнализация — Электросхема с защитой от взлома, с интеллектуальным доступом — Электросхема с защитой от взлома, с интеллектуальным доступом (4 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                    Компоненты на схеме

                                                                                      Сиденья

                                                                                      # Электросхема сидений

                                                                                      Сиденья — Электросхема сидений — Электросхема сидений. Ford Fiesta Mk6 (2008-2013)
                                                                                      Компоненты на схеме

                                                                                        Системы помощи водителю

                                                                                        # Электросхема навигации

                                                                                        # Электросхема навигации (1 из 2)

                                                                                        Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                        Компоненты на схеме

                                                                                          # Электросхема навигации (2 из 2)

                                                                                          Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                          Компоненты на схеме

                                                                                            Складная крыша/люк

                                                                                            # Электросхема складной крыши/люка

                                                                                            Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Fiesta Mk6 (2008-2013)
                                                                                            Компоненты на схеме

                                                                                              Стартер/генератор

                                                                                              # Электросхема генератора

                                                                                              Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Fiesta Mk6 (2008-2013)
                                                                                              Компоненты на схеме

                                                                                                # Электросхема стартера, без интеллектуального доступа

                                                                                                Стартер/генератор — Электросхема стартера, без интеллектуального доступа — Электросхема стартера, без интеллектуального доступа. Ford Fiesta Mk6 (2008-2013)
                                                                                                Компоненты на схеме

                                                                                                  # Электросхема стартера, с интеллектуальным доступом

                                                                                                  Стартер/генератор — Электросхема стартера, с интеллектуальным доступом — Электросхема стартера, с интеллектуальным доступом. Ford Fiesta Mk6 (2008-2013)
                                                                                                  Компоненты на схеме

                                                                                                    Стеклоподъемники

                                                                                                    # Стеклоподъемники электросхема

                                                                                                    Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Ford Fiesta Mk6 (2008-2013)
                                                                                                    Компоненты на схеме

                                                                                                      Точки подключения масс

                                                                                                      # Электросхема точек подключения масс

                                                                                                      # Электросхема точек подключения масс (1 из 3)

                                                                                                      Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). Ford Fiesta Mk6 (2008-2013)
                                                                                                      Компоненты на схеме

                                                                                                        # Электросхема точек подключения масс (2 из 3)

                                                                                                        Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). Ford Fiesta Mk6 (2008-2013)
                                                                                                        Компоненты на схеме

                                                                                                          # Электросхема точек подключения масс (3 из 3)

                                                                                                          Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). Ford Fiesta Mk6 (2008-2013)
                                                                                                          Компоненты на схеме

                                                                                                            Управление зеркалами заднего вида

                                                                                                            # Электросхема управления зеркалами заднего вида

                                                                                                            Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Fiesta Mk6 (2008-2013)
                                                                                                            Компоненты на схеме

                                                                                                              # Электросхема электрохромного зеркала

                                                                                                              Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Ford Fiesta Mk6 (2008-2013)
                                                                                                              Компоненты на схеме

                                                                                                                Фары

                                                                                                                # Электросхема фар

                                                                                                                Фары — Электросхема фар — Электросхема фар. Ford Fiesta Mk6 (2008-2013)
                                                                                                                Компоненты на схеме

                                                                                                                  Фары и фонари

                                                                                                                  # Электросхема фар и фонарей

                                                                                                                  # Электросхема фар и фонарей (1 из 2)

                                                                                                                  Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                                                  Компоненты на схеме

                                                                                                                    # Электросхема фар и фонарей (2 из 2)

                                                                                                                    Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                                                    Компоненты на схеме

                                                                                                                      # Электросхема фонарей заднего хода

                                                                                                                      Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Ford Fiesta Mk6 (2008-2013)
                                                                                                                      Компоненты на схеме

                                                                                                                        Центральный замок

                                                                                                                        # Электросхема центрального замка, без интеллектуального доступа

                                                                                                                        # Электросхема центрального замка, без интеллектуального доступа (1 из 2)

                                                                                                                        Центральный замок — Электросхема центрального замка, без интеллектуального доступа — Электросхема центрального замка, без интеллектуального доступа (1 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                                                        Компоненты на схеме

                                                                                                                          # Электросхема центрального замка, без интеллектуального доступа (2 из 2)

                                                                                                                          Центральный замок — Электросхема центрального замка, без интеллектуального доступа — Электросхема центрального замка, без интеллектуального доступа (2 из 2). Ford Fiesta Mk6 (2008-2013)
                                                                                                                          Компоненты на схеме

                                                                                                                            # Электросхема центрального замка, с интеллектуальным доступом

                                                                                                                            # Электросхема центрального замка, с интеллектуальным доступом (1 из 4)

                                                                                                                            Центральный замок — Электросхема центрального замка, с интеллектуальным доступом — Электросхема центрального замка, с интеллектуальным доступом (1 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                                                            Компоненты на схеме

                                                                                                                              # Электросхема центрального замка, с интеллектуальным доступом (2 из 4)

                                                                                                                              Центральный замок — Электросхема центрального замка, с интеллектуальным доступом — Электросхема центрального замка, с интеллектуальным доступом (2 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                                                              Компоненты на схеме

                                                                                                                                # Электросхема центрального замка, с интеллектуальным доступом (3 из 4)

                                                                                                                                Центральный замок — Электросхема центрального замка, с интеллектуальным доступом — Электросхема центрального замка, с интеллектуальным доступом (3 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                                                                Компоненты на схеме

                                                                                                                                  # Электросхема центрального замка, с интеллектуальным доступом (4 из 4)

                                                                                                                                  Центральный замок — Электросхема центрального замка, с интеллектуальным доступом — Электросхема центрального замка, с интеллектуальным доступом (4 из 4). Ford Fiesta Mk6 (2008-2013)
                                                                                                                                  Компоненты на схеме

                                                                                                                                    Электроусилитель руля

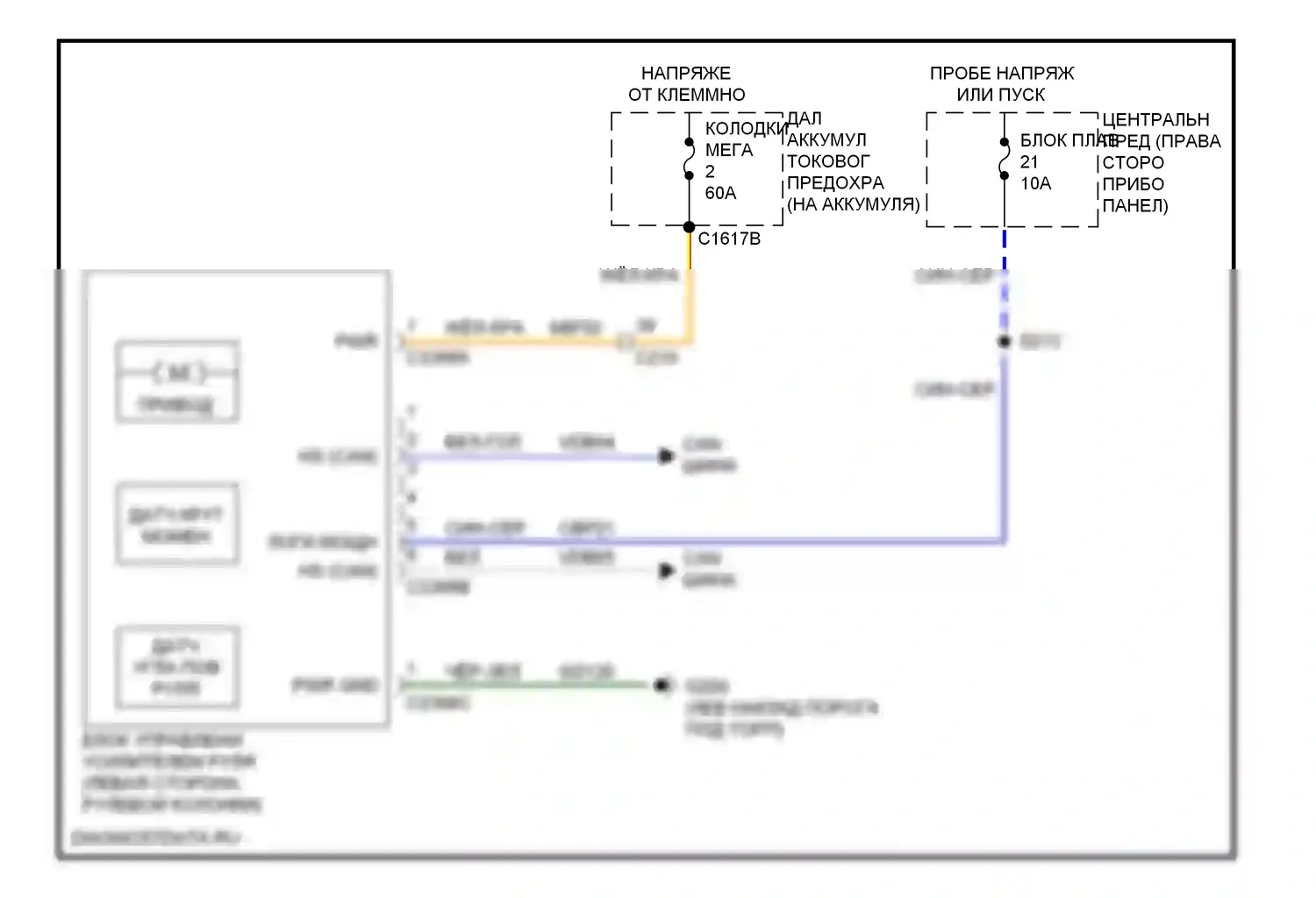

                                                                                                                                    # Электросхема электроусилителя руля

                                                                                                                                    Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Ford Fiesta Mk6 (2008-2013)
                                                                                                                                    Компоненты на схеме
