Электросхемы Ford Escape II (2007-2012)

31 система 120 электросхем 1619 компонентов

Кондиционирование воздуха

# Электросхема климат контроля, кроме гибридного

# Электросхема климат контроля, кроме гибридного (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля, кроме гибридного — Электросхема климат контроля, кроме гибридного (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, кроме гибридного (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля, кроме гибридного — Электросхема климат контроля, кроме гибридного (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, кроме гибридного (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля, кроме гибридного — Электросхема климат контроля, кроме гибридного (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, гибрид

# Электросхема климат контроля, гибрид (1 из 4)

Кондиционирование воздуха — Электросхема климат контроля, гибрид — Электросхема климат контроля, гибрид (1 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, гибрид (2 из 4)

Кондиционирование воздуха — Электросхема климат контроля, гибрид — Электросхема климат контроля, гибрид (2 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, гибрид (3 из 4)

Кондиционирование воздуха — Электросхема климат контроля, гибрид — Электросхема климат контроля, гибрид (3 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема климат контроля, гибрид (4 из 4)

Кондиционирование воздуха — Электросхема климат контроля, гибрид — Электросхема климат контроля, гибрид (4 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема ручного кондиционера (3 из 3)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема, за исключением гибридной

Антиблокировочная система abs — Антиблокировочная система abs электросхема, за исключением гибридной — Антиблокировочная система abs электросхема, за исключением гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Антиблокировочная система abs электросхема, гибридная

# Антиблокировочная система abs электросхема, гибридная (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема, гибридная — Антиблокировочная система abs электросхема, гибридная (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Антиблокировочная система abs электросхема соединений, гибридная

# Антиблокировочная система abs электросхема соединений, гибридная (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема соединений, гибридная — Антиблокировочная система abs электросхема соединений, гибридная (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Escape II (2007-2012)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом, за исключением гибридного

# Электросхема блоков управления кузовом, за исключением гибридного (1 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, за исключением гибридного — Электросхема блоков управления кузовом, за исключением гибридного (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом, за исключением гибридного (2 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, за исключением гибридного — Электросхема блоков управления кузовом, за исключением гибридного (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом, за исключением гибридного (3 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, за исключением гибридного — Электросхема блоков управления кузовом, за исключением гибридного (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом, гибридная

# Электросхема блоков управления кузовом, гибридная (1 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, гибридная — Электросхема блоков управления кузовом, гибридная (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом, гибридная (2 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, гибридная — Электросхема блоков управления кузовом, гибридная (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блоков управления кузовом, гибридная (3 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом, гибридная — Электросхема блоков управления кузовом, гибридная (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

Can шина

# Can шина электросхема, за исключением гибридной с gps

Can шина — Can шина электросхема, за исключением гибридной с gps — Can шина электросхема, за исключением гибридной с gps. Ford Escape II (2007-2012)

Компоненты на схеме

# Can шина электросхема, за исключением гибридной без gps

Can шина — Can шина электросхема, за исключением гибридной без gps — Can шина электросхема, за исключением гибридной без gps. Ford Escape II (2007-2012)

Компоненты на схеме

# Can шина электросхема, гибрид с gps

Can шина — Can шина электросхема, гибрид с gps — Can шина электросхема, гибрид с gps. Ford Escape II (2007-2012)

Компоненты на схеме

# Can шина электросхема, гибрид без gps

Can шина — Can шина электросхема, гибрид без gps — Can шина электросхема, гибрид без gps. Ford Escape II (2007-2012)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения, кроме гибридного

Вентилятор охлаждения — Электросхема вентилятора охлаждения, кроме гибридного — Электросхема вентилятора охлаждения, кроме гибридного. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема вентилятора охлаждения, гибрид

Вентилятор охлаждения — Электросхема вентилятора охлаждения, гибрид — Электросхема вентилятора охлаждения, гибрид. Ford Escape II (2007-2012)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля, кроме гибридного

Круиз-контроль — Электросхема круиз-контроля, кроме гибридного — Электросхема круиз-контроля, кроме гибридного. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема круиз-контроля, гибрид

Круиз-контроль — Электросхема круиз-контроля, гибрид — Электросхема круиз-контроля, гибрид. Ford Escape II (2007-2012)

Компоненты на схеме

Подогрев стекол

# Размагничивает монтажную электросхему, кроме гибридной

Подогрев стекол — Размагничивает монтажную электросхему, кроме гибридной — Размагничивает монтажную электросхему, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема подогрева стекол, гибрид

Подогрев стекол — Электросхема подогрева стекол, гибрид — Электросхема подогрева стекол, гибрид. Ford Escape II (2007-2012)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Ford Escape II (2007-2012)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.5l, кроме гибридного

# Электросхема двигателя 2.5l, кроме гибридного (1 из 5)

Двигатель — Электросхема двигателя 2.5l, кроме гибридного — Электросхема двигателя 2.5l, кроме гибридного (1 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, кроме гибридного (2 из 5)

Двигатель — Электросхема двигателя 2.5l, кроме гибридного — Электросхема двигателя 2.5l, кроме гибридного (2 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, кроме гибридного (3 из 5)

Двигатель — Электросхема двигателя 2.5l, кроме гибридного — Электросхема двигателя 2.5l, кроме гибридного (3 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, кроме гибридного (4 из 5)

Двигатель — Электросхема двигателя 2.5l, кроме гибридного — Электросхема двигателя 2.5l, кроме гибридного (4 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, кроме гибридного (5 из 5)

Двигатель — Электросхема двигателя 2.5l, кроме гибридного — Электросхема двигателя 2.5l, кроме гибридного (5 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид

# Электросхема двигателя 2.5l, гибрид (1 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (1 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид (2 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (2 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид (3 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (3 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид (4 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (4 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид (5 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (5 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 2.5l, гибрид (6 из 6)

Двигатель — Электросхема двигателя 2.5l, гибрид — Электросхема двигателя 2.5l, гибрид (6 из 6). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 3.0l

# Электросхема двигателя 3.0l (1 из 5)

Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (1 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 3.0l (2 из 5)

Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (2 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 3.0l (3 из 5)

Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (3 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 3.0l (4 из 5)

Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (4 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема двигателя 3.0l (5 из 5)

Двигатель — Электросхема двигателя 3.0l — Электросхема двигателя 3.0l (5 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода, кроме гибридной

Фары и фонари — Электросхема фонарей заднего хода, кроме гибридной — Электросхема фонарей заднего хода, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фонарей заднего хода, гибридная

Фары и фонари — Электросхема фонарей заднего хода, гибридная — Электросхема фонарей заднего хода, гибридная. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема резервных ламп, мкп

Фары и фонари — Электросхема резервных ламп, мкп — Электросхема резервных ламп, мкп. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фар и фонарей, за исключением гибридных

# Электросхема фар и фонарей, за исключением гибридных (1 из 2)

Фары и фонари — Электросхема фар и фонарей, за исключением гибридных — Электросхема фар и фонарей, за исключением гибридных (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фар и фонарей, за исключением гибридных (2 из 2)

Фары и фонари — Электросхема фар и фонарей, за исключением гибридных — Электросхема фар и фонарей, за исключением гибридных (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фар и фонарей, гибридная

# Электросхема фар и фонарей, гибридная (1 из 2)

Фары и фонари — Электросхема фар и фонарей, гибридная — Электросхема фар и фонарей, гибридная (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фар и фонарей, гибридная (2 из 2)

Фары и фонари — Электросхема фар и фонарей, гибридная — Электросхема фар и фонарей, гибридная (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема адаптера прицепа/кемпера

Фары и фонари — Электросхема адаптера прицепа/кемпера — Электросхема адаптера прицепа/кемпера. Ford Escape II (2007-2012)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс, за исключением гибридной

# Электросхема точек подключения масс, за исключением гибридной (1 из 3)

Точки подключения масс — Электросхема точек подключения масс, за исключением гибридной — Электросхема точек подключения масс, за исключением гибридной (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема точек подключения масс, за исключением гибридной (2 из 3)

Точки подключения масс — Электросхема точек подключения масс, за исключением гибридной — Электросхема точек подключения масс, за исключением гибридной (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема точек подключения масс, за исключением гибридной (3 из 3)

Точки подключения масс — Электросхема точек подключения масс, за исключением гибридной — Электросхема точек подключения масс, за исключением гибридной (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема разводки массы, гибридная

# Электросхема разводки массы, гибридная (1 из 3)

Точки подключения масс — Электросхема разводки массы, гибридная — Электросхема разводки массы, гибридная (1 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема разводки массы, гибридная (2 из 3)

Точки подключения масс — Электросхема разводки массы, гибридная — Электросхема разводки массы, гибридная (2 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема разводки массы, гибридная (3 из 3)

Точки подключения масс — Электросхема разводки массы, гибридная — Электросхема разводки массы, гибридная (3 из 3). Ford Escape II (2007-2012)

Компоненты на схеме

Фары

# Электросхема фар, кроме гибридной

Фары — Электросхема фар, кроме гибридной — Электросхема фар, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема фар, гибрид

Фары — Электросхема фар, гибрид — Электросхема фар, гибрид. Ford Escape II (2007-2012)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Escape II (2007-2012)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Escape II (2007-2012)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона, кроме гибридной

# Электросхема освещения салона, кроме гибридной (1 из 2)

Освещение салона — Электросхема освещения салона, кроме гибридной — Электросхема освещения салона, кроме гибридной (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема освещения салона, кроме гибридной (2 из 2)

Освещение салона — Электросхема освещения салона, кроме гибридной — Электросхема освещения салона, кроме гибридной (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема освещения салона, гибридная

# Электросхема освещения салона, гибридная (1 из 2)

Освещение салона — Электросхема освещения салона, гибридная — Электросхема освещения салона, гибридная (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема освещения салона, гибридная (2 из 2)

Освещение салона — Электросхема освещения салона, гибридная — Электросхема освещения салона, гибридная (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема подсветки приборной панели, кроме гибридной

Освещение салона — Электросхема подсветки приборной панели, кроме гибридной — Электросхема подсветки приборной панели, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема подсветки приборной панели, гибридная

Освещение салона — Электросхема подсветки приборной панели, гибридная — Электросхема подсветки приборной панели, гибридная. Ford Escape II (2007-2012)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации

# Электросхема навигации (1 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема навигации (2 из 2)

Системы помощи водителю — Электросхема навигации — Электросхема навигации (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Ford Escape II (2007-2012)

Компоненты на схеме

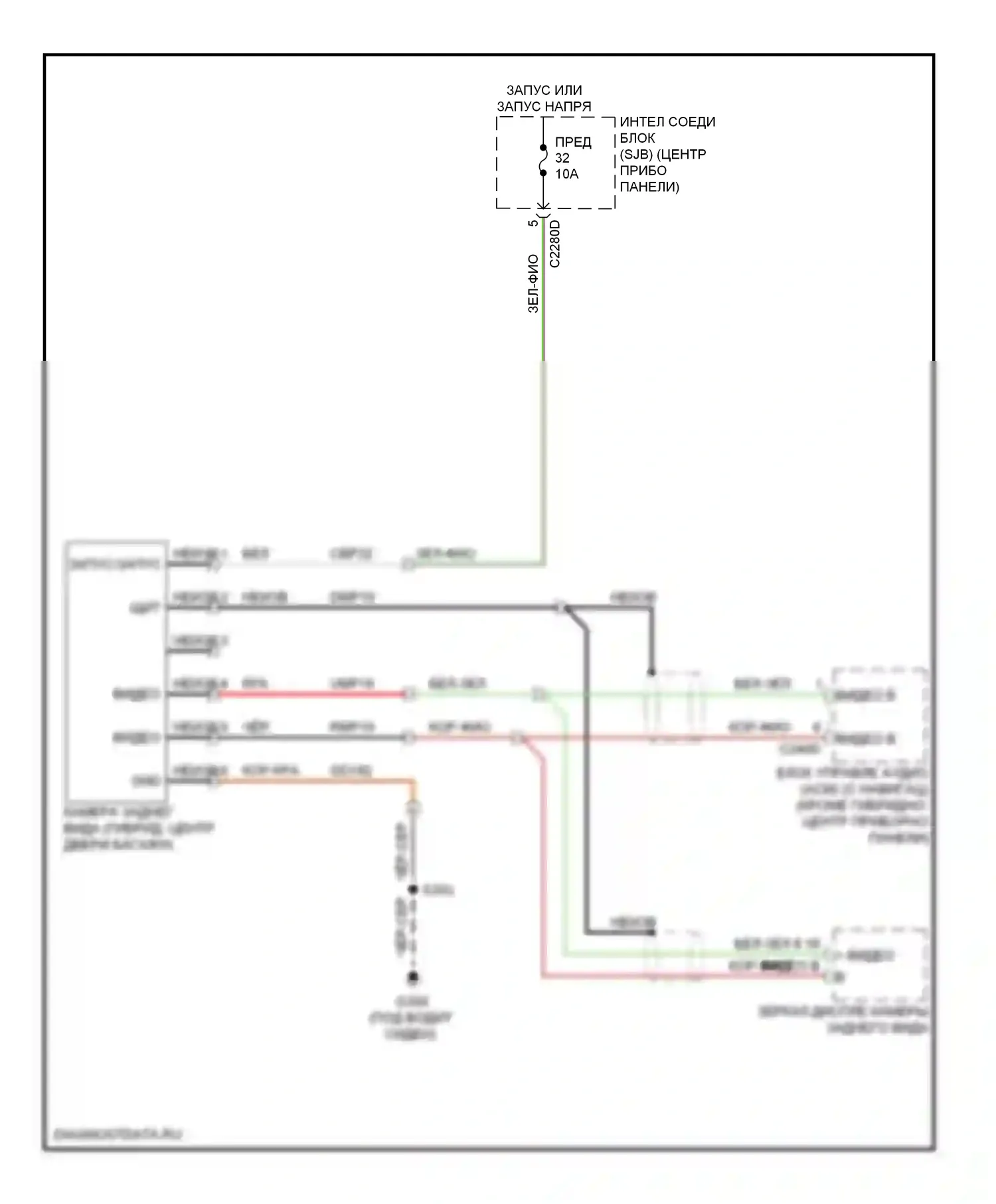

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. Ford Escape II (2007-2012)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле, кроме гибридного

# Электросхема блока предохранителей реле, кроме гибридного (1 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле, кроме гибридного — Электросхема блока предохранителей реле, кроме гибридного (1 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (2 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле, кроме гибридного — Электросхема блока предохранителей реле, кроме гибридного (2 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (3 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле, кроме гибридного — Электросхема блока предохранителей реле, кроме гибридного (3 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, кроме гибридного (4 из 4)

Блок предохранителей и реле — Электросхема блока предохранителей реле, кроме гибридного — Электросхема блока предохранителей реле, кроме гибридного (4 из 4). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного

# Электросхема блока предохранителей реле, гибридного (1 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле, гибридного — Электросхема блока предохранителей реле, гибридного (1 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (2 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле, гибридного — Электросхема блока предохранителей реле, гибридного (2 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (3 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле, гибридного — Электросхема блока предохранителей реле, гибридного (3 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (4 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле, гибридного — Электросхема блока предохранителей реле, гибридного (4 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема блока предохранителей реле, гибридного (5 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле, гибридного — Электросхема блока предохранителей реле, гибридного (5 из 5). Ford Escape II (2007-2012)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, кроме гибридного

# Электросхема центрального замка, кроме гибридного (1 из 2)

Центральный замок — Электросхема центрального замка, кроме гибридного — Электросхема центрального замка, кроме гибридного (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема центрального замка, кроме гибридного (2 из 2)

Центральный замок — Электросхема центрального замка, кроме гибридного — Электросхема центрального замка, кроме гибридного (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема центрального замка, гибридная

# Электросхема центрального замка, гибридная (1 из 2)

Центральный замок — Электросхема центрального замка, гибридная — Электросхема центрального замка, гибридная (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема центрального замка, гибридная (2 из 2)

Центральный замок — Электросхема центрального замка, гибридная — Электросхема центрального замка, гибридная (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала, с камерой заднего вида

Управление зеркалами заднего вида — Электросхема электрохромного зеркала, с камерой заднего вида — Электросхема электрохромного зеркала, с камерой заднего вида. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема электрохромного зеркала, без камеры заднего вида

Управление зеркалами заднего вида — Электросхема электрохромного зеркала, без камеры заднего вида — Электросхема электрохромного зеркала, без камеры заднего вида. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Escape II (2007-2012)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. Ford Escape II (2007-2012)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Escape II (2007-2012)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Ford Escape II (2007-2012)

Компоненты на схеме

Магнитола

# Электросхема премиум- магнитолы, за исключением гибридной с навигацией

# Электросхема премиум- магнитолы, за исключением гибридной с навигацией (1 из 2)

Магнитола — Электросхема премиум- магнитолы, за исключением гибридной с навигацией — Электросхема премиум- магнитолы, за исключением гибридной с навигацией (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема премиум- магнитолы, за исключением гибридной с навигацией (2 из 2)

Магнитола — Электросхема премиум- магнитолы, за исключением гибридной с навигацией — Электросхема премиум- магнитолы, за исключением гибридной с навигацией (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, за исключением гибридного без навигации

Магнитола — Электросхема магнитолы премиум-класса, за исключением гибридного без навигации — Электросхема магнитолы премиум-класса, за исключением гибридного без навигации. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, гибрид с усилителем звука

# Электросхема магнитолы премиум-класса, гибрид с усилителем звука (1 из 2)

Магнитола — Электросхема магнитолы премиум-класса, гибрид с усилителем звука — Электросхема магнитолы премиум-класса, гибрид с усилителем звука (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, гибрид с усилителем звука (2 из 2)

Магнитола — Электросхема магнитолы премиум-класса, гибрид с усилителем звука — Электросхема магнитолы премиум-класса, гибрид с усилителем звука (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, гибрид без усилителя звука

# Электросхема магнитолы премиум-класса, гибрид без усилителя звука (1 из 2)

Магнитола — Электросхема магнитолы премиум-класса, гибрид без усилителя звука — Электросхема магнитолы премиум-класса, гибрид без усилителя звука (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, гибрид без усилителя звука (2 из 2)

Магнитола — Электросхема магнитолы премиум-класса, гибрид без усилителя звука — Электросхема магнитолы премиум-класса, гибрид без усилителя звука (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы, кроме гибридной

Магнитола — Электросхема магнитолы, кроме гибридной — Электросхема магнитолы, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема магнитолы синхронизации, гибридная

Магнитола — Электросхема магнитолы синхронизации, гибридная — Электросхема магнитолы синхронизации, гибридная. Ford Escape II (2007-2012)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Escape II (2007-2012)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Ford Escape II (2007-2012)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

Коробка передач 2.5л

# 2.5l, 4wd электросхема

Коробка передач 2.5л — 2.5l, 4wd электросхема — 2.5l, 4wd электросхема. Ford Escape II (2007-2012)

Компоненты на схеме

# 2.5л, электросхема автоматической коробки передач, кроме гибридной

Коробка передач 2.5л — 2.5л, электросхема автоматической коробки передач, кроме гибридной — 2.5л, электросхема автоматической коробки передач, кроме гибридной. Ford Escape II (2007-2012)

Компоненты на схеме

# 2,5л, электросхема автоматической коробки передач, гибрид

Коробка передач 2.5л — 2,5л, электросхема автоматической коробки передач, гибрид — 2,5л, электросхема автоматической коробки передач, гибрид. Ford Escape II (2007-2012)

Компоненты на схеме

Коробка передач 3.0л

# 3.0l, 4wd электросхема

Коробка передач 3.0л — 3.0l, 4wd электросхема — 3.0l, 4wd электросхема. Ford Escape II (2007-2012)

Компоненты на схеме

# 3,0л, электросхема автоматической коробки передач

# 3,0л, электросхема автоматической коробки передач (1 из 2)

Коробка передач 3.0л — 3,0л, электросхема автоматической коробки передач — 3,0л, электросхема автоматической коробки передач (1 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

# 3,0л, электросхема автоматической коробки передач (2 из 2)

Коробка передач 3.0л — 3,0л, электросхема автоматической коробки передач — 3,0л, электросхема автоматической коробки передач (2 из 2). Ford Escape II (2007-2012)

Компоненты на схеме

Предупреждение

# Электросхема помощников водителя

Предупреждение — Электросхема помощников водителя — Электросхема помощников водителя. Ford Escape II (2007-2012)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Ford Escape II (2007-2012)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Ford Escape II (2007-2012)

Компоненты на схеме
