Электросхемы Ford Edge III (2023-2024)

32 системы 131 электросхема 1685 компонентов

Предупреждение

# Электросхема

# Электросхема (1 из 2)

Предупреждение — Электросхема — Электросхема (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема звонка

# Электросхема звонка (2 из 2)

Предупреждение — Электросхема звонка — Электросхема звонка (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. Ford Edge III (2023-2024)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (6 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (6 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блока предохранителей реле (7 из 7)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (7 из 7). Ford Edge III (2023-2024)

Компоненты на схеме

Сигнализация

# Сигнализации электросхема

# Сигнализации электросхема (1 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (1 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Сигнализации электросхема (2 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (2 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Сигнализации электросхема (3 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (3 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Сигнализации электросхема (4 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (4 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Сигнализации электросхема (5 из 5)

Сигнализация — Сигнализации электросхема — Сигнализации электросхема (5 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

Сиденья

# Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя

Сиденья — Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя — Электросхема сиденья с электроприводом для пассажиров, 4-сторонняя. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема передних обогреваемых сидений

Сиденья — Электросхема передних обогреваемых сидений — Электросхема передних обогреваемых сидений. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема рулевого колеса с подогревом

Сиденья — Электросхема рулевого колеса с подогревом — Электросхема рулевого колеса с подогревом. Ford Edge III (2023-2024)

Компоненты на схеме

# Питание водительского сиденья электросхема

Сиденья — Питание водительского сиденья электросхема — Питание водительского сиденья электросхема. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема сиденья с электроприводом для пассажиров, 6-сторонняя

Сиденья — Электросхема сиденья с электроприводом для пассажиров, 6-сторонняя — Электросхема сиденья с электроприводом для пассажиров, 6-сторонняя. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема освобождения сиденья второго ряда

Сиденья — Электросхема освобождения сиденья второго ряда — Электросхема освобождения сиденья второго ряда. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема сидений климат-контроля

Сиденья — Электросхема сидений климат-контроля — Электросхема сидений климат-контроля. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема задних обогреваемых сидений

Сиденья — Электросхема задних обогреваемых сидений — Электросхема задних обогреваемых сидений. Ford Edge III (2023-2024)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема блоков управления кузовом (3 из 3)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (3 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 4)

Can шина — Can шина электросхема — Can шина электросхема (1 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Can шина электросхема (2 из 4)

Can шина — Can шина электросхема — Can шина электросхема (2 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Can шина электросхема (3 из 4)

Can шина — Can шина электросхема — Can шина электросхема (3 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Can шина электросхема (4 из 4)

Can шина — Can шина электросхема — Can шина электросхема (4 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

Фары

# Электросхема фар

# Электросхема фар (1 из 2)

Фары — Электросхема фар — Электросхема фар (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема фар (2 из 2)

Фары — Электросхема фар — Электросхема фар (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема памяти рулевой колонки

Память — Электросхема памяти рулевой колонки — Электросхема памяти рулевой колонки. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Ford Edge III (2023-2024)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема подушек безопасности (4 из 4)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (4 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема центрального замка (2 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема центрального замка (3 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (3 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема центрального замка (4 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (4 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема центрального замка (5 из 5)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (5 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема точек подключения масс (5 из 5)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (5 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

Приборная панель

# Электросхема потолочного пульта

Приборная панель — Электросхема потолочного пульта — Электросхема потолочного пульта. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема приборной панели

# Электросхема приборной панели (1 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (1 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема приборной панели (2 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (2 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема приборной панели (3 из 3)

Приборная панель — Электросхема приборной панели — Электросхема приборной панели (3 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

Складная крыша/люк

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Edge III (2023-2024)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. Ford Edge III (2023-2024)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

# Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Антиблокировочная система abs электросхема (2 из 2)

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема отпирания дверей багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема отпирания дверей багажника — Электросхема отпирания дверей багажника. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двери силового багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема двери силового багажника — Электросхема двери силового багажника. Ford Edge III (2023-2024)

Компоненты на схеме

Блокировка селектора

# Электросхема замка рулевого управления

Блокировка селектора — Электросхема замка рулевого управления — Электросхема замка рулевого управления. Ford Edge III (2023-2024)

Компоненты на схеме

# Электрический ручник электросхема

Блокировка селектора — Электрический ручник электросхема — Электрический ручник электросхема. Ford Edge III (2023-2024)

Компоненты на схеме

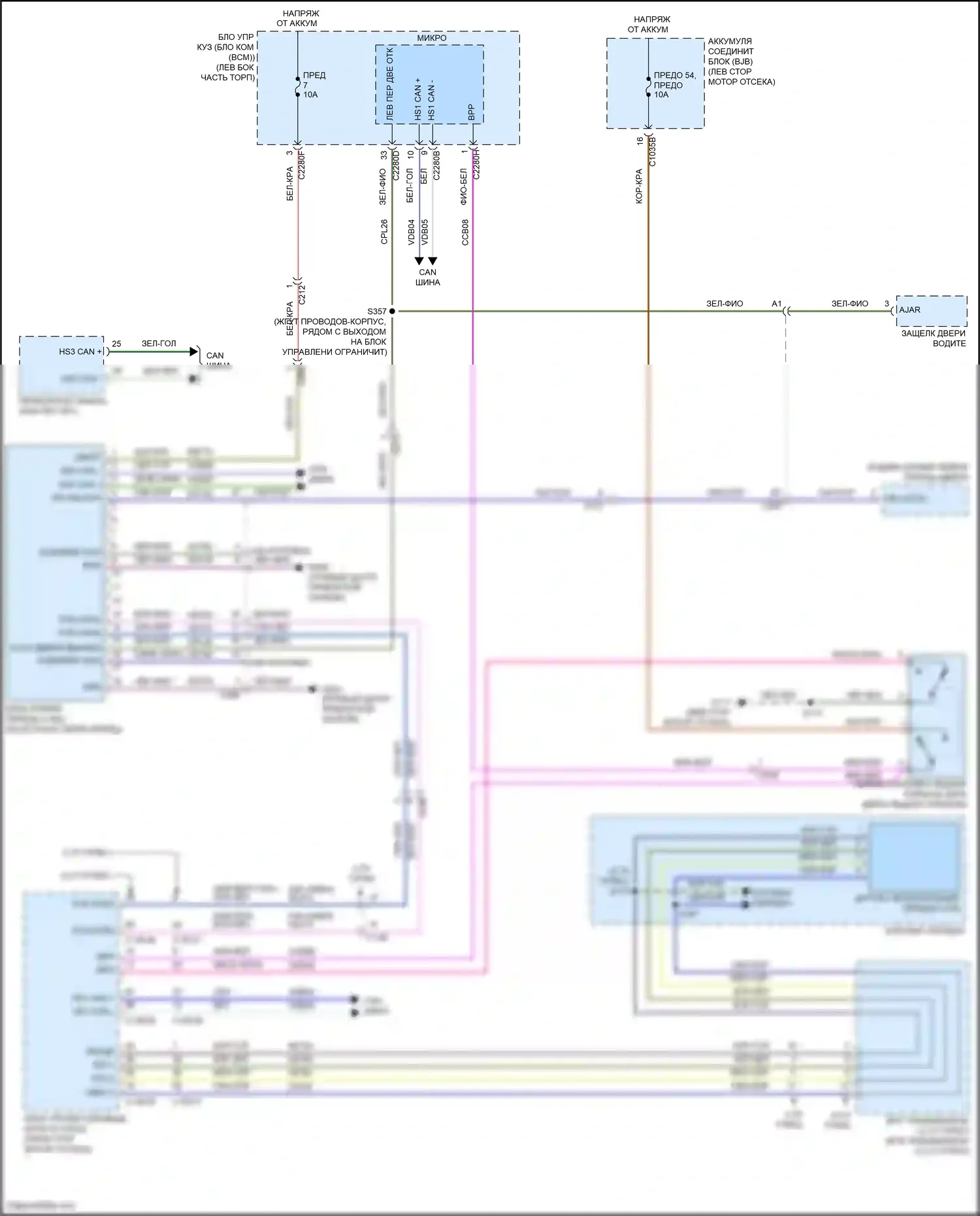

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Edge III (2023-2024)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, 6 динамиков

# Электросхема навигации, 6 динамиков (1 из 4)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (1 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 6 динамиков (2 из 4)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (2 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 6 динамиков (3 из 4)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (3 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

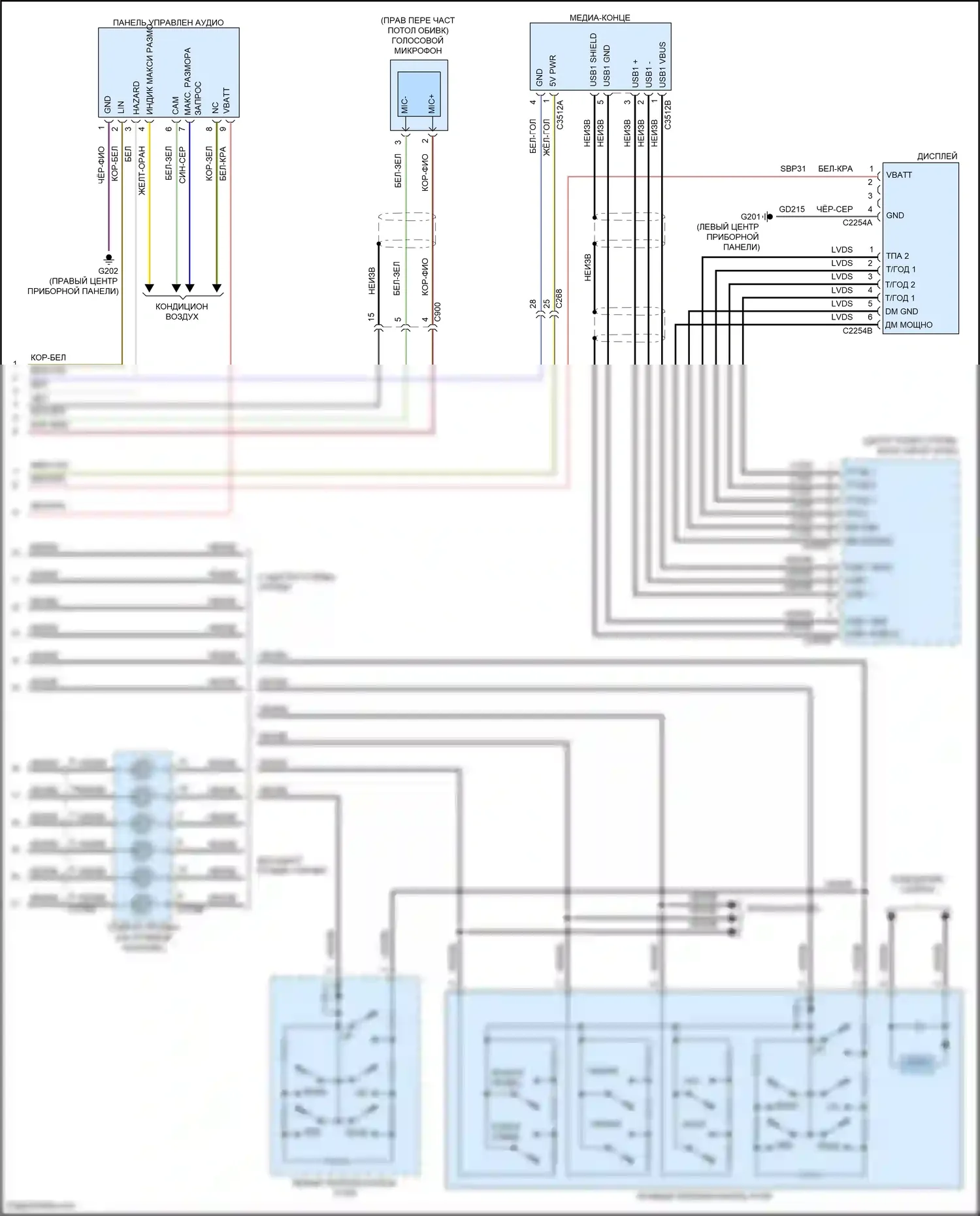

# Электросхема навигации, 6 динамиков (4 из 4)

Системы помощи водителю — Электросхема навигации, 6 динамиков — Электросхема навигации, 6 динамиков (4 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

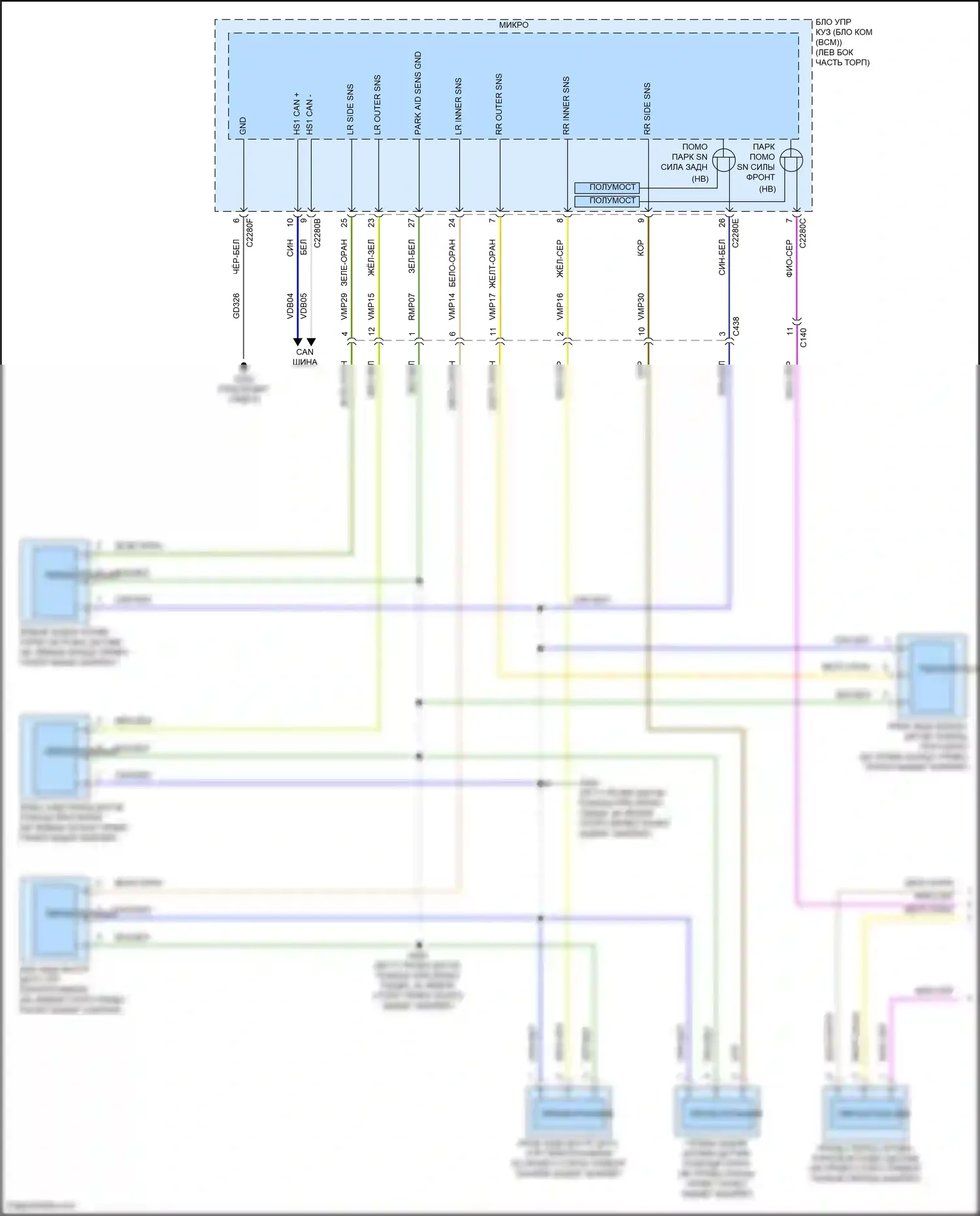

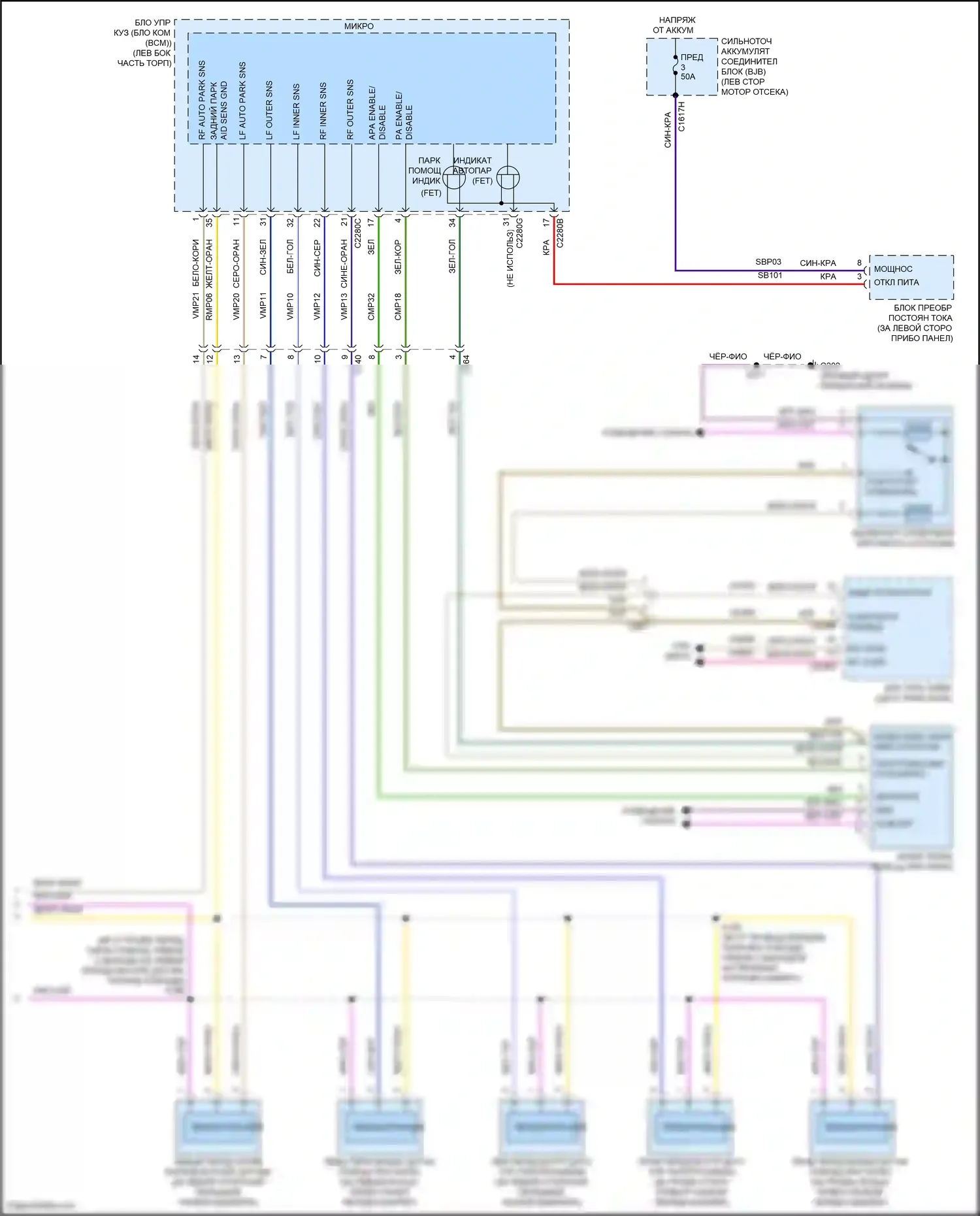

# Электросхема парктроника

# Электросхема парктроника (1 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема парктроника (2 из 2)

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

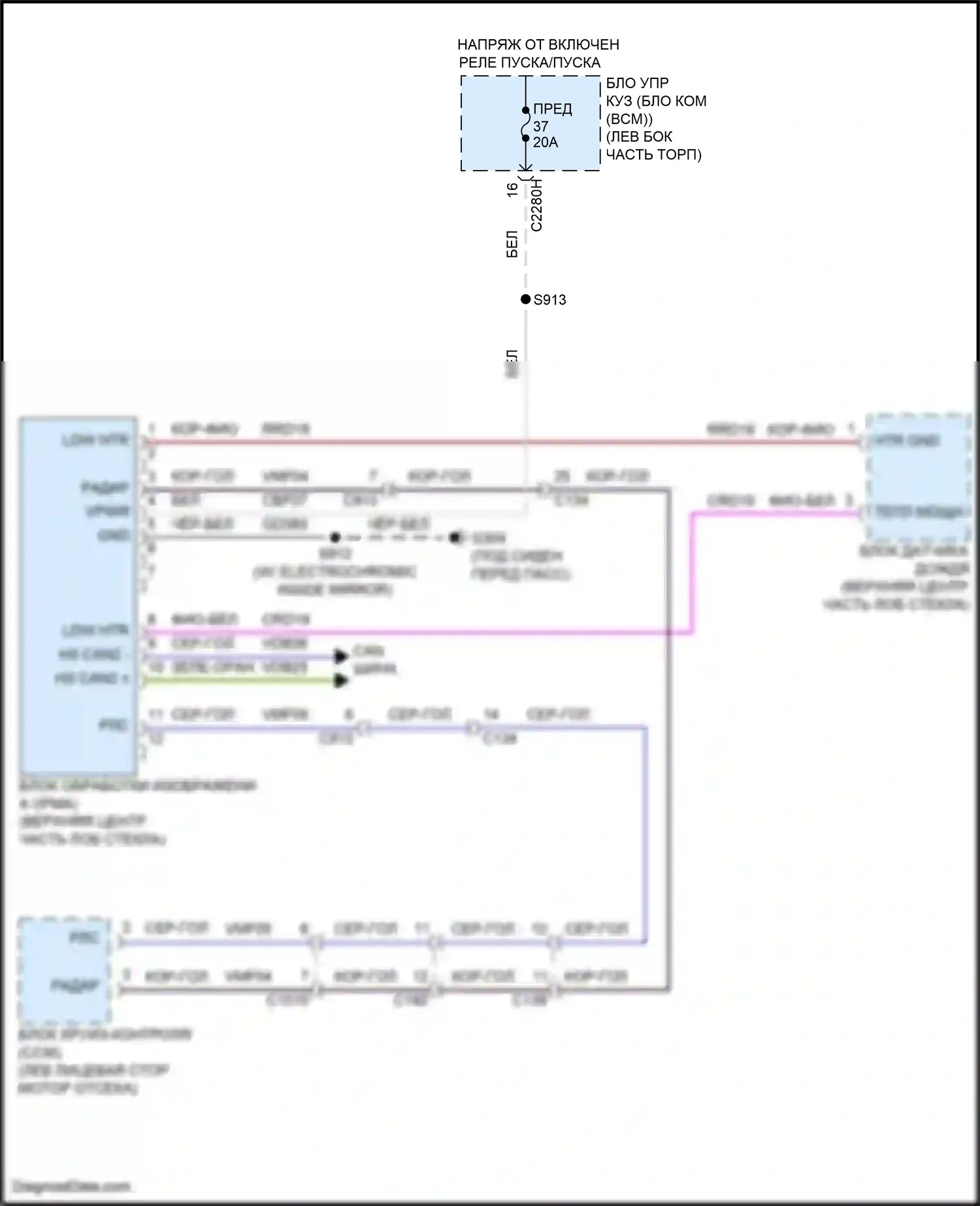

# Электросхема сигнализации о выезде с полосы движения

Системы помощи водителю — Электросхема сигнализации о выезде с полосы движения — Электросхема сигнализации о выезде с полосы движения. Ford Edge III (2023-2024)

Компоненты на схеме

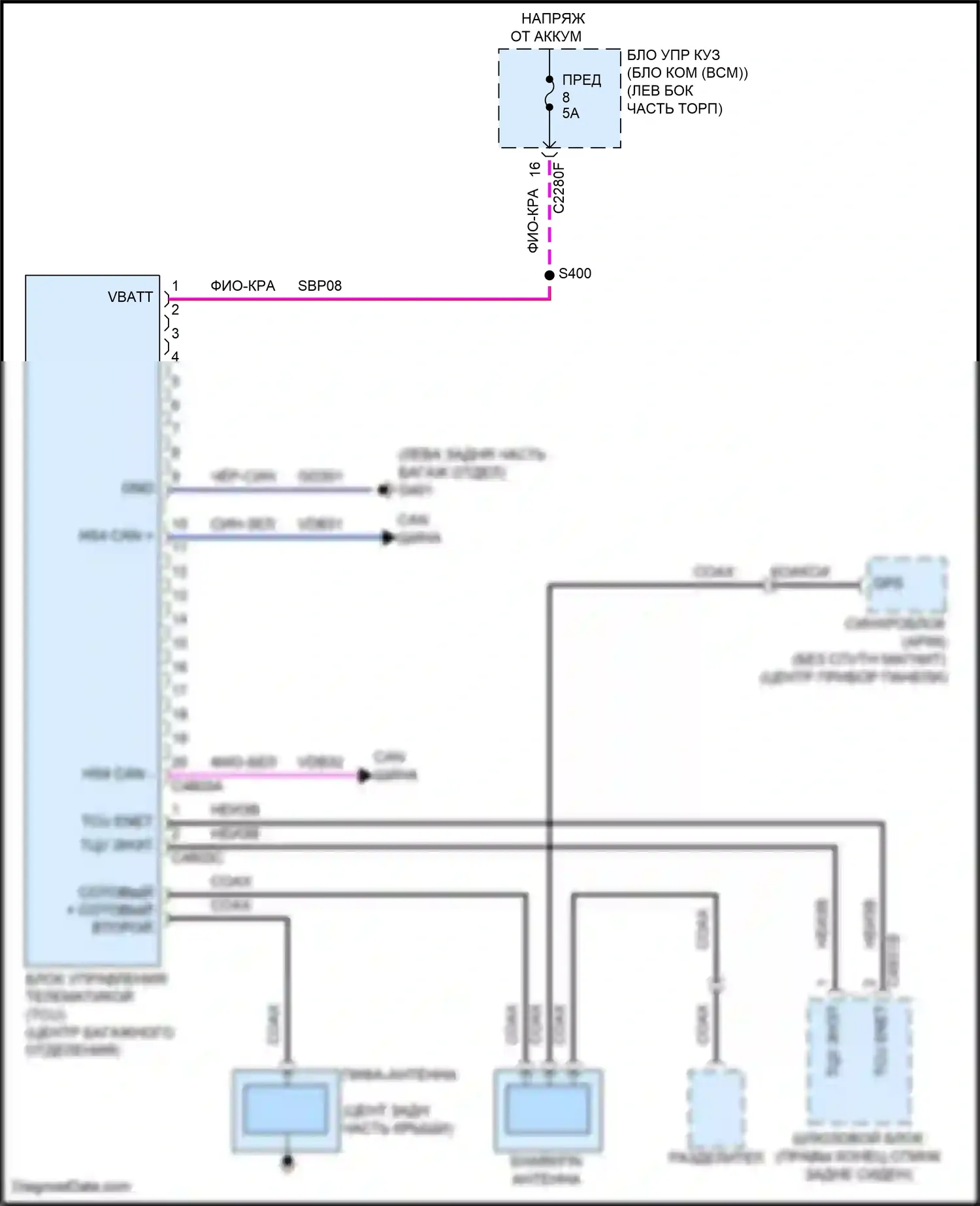

# Электросхема телематики

Системы помощи водителю — Электросхема телематики — Электросхема телематики. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 12 динамиков

# Электросхема навигации, 12 динамиков (1 из 5)

Системы помощи водителю — Электросхема навигации, 12 динамиков — Электросхема навигации, 12 динамиков (1 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 12 динамиков (2 из 5)

Системы помощи водителю — Электросхема навигации, 12 динамиков — Электросхема навигации, 12 динамиков (2 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 12 динамиков (3 из 5)

Системы помощи водителю — Электросхема навигации, 12 динамиков — Электросхема навигации, 12 динамиков (3 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 12 динамиков (4 из 5)

Системы помощи водителю — Электросхема навигации, 12 динамиков — Электросхема навигации, 12 динамиков (4 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема навигации, 12 динамиков (5 из 5)

Системы помощи водителю — Электросхема навигации, 12 динамиков — Электросхема навигации, 12 динамиков (5 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема камеры заднего вида, без передней камеры

Системы помощи водителю — Электросхема камеры заднего вида, без передней камеры — Электросхема камеры заднего вида, без передней камеры. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема камеры заднего вида, с фронтальной камерой

Системы помощи водителю — Электросхема камеры заднего вида, с фронтальной камерой — Электросхема камеры заднего вида, с фронтальной камерой. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема информационной системы в слепой зоне

Системы помощи водителю — Электросхема информационной системы в слепой зоне — Электросхема информационной системы в слепой зоне. Ford Edge III (2023-2024)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, 6 динамиков

# Электросхема магнитолы, 6 динамиков (1 из 4)

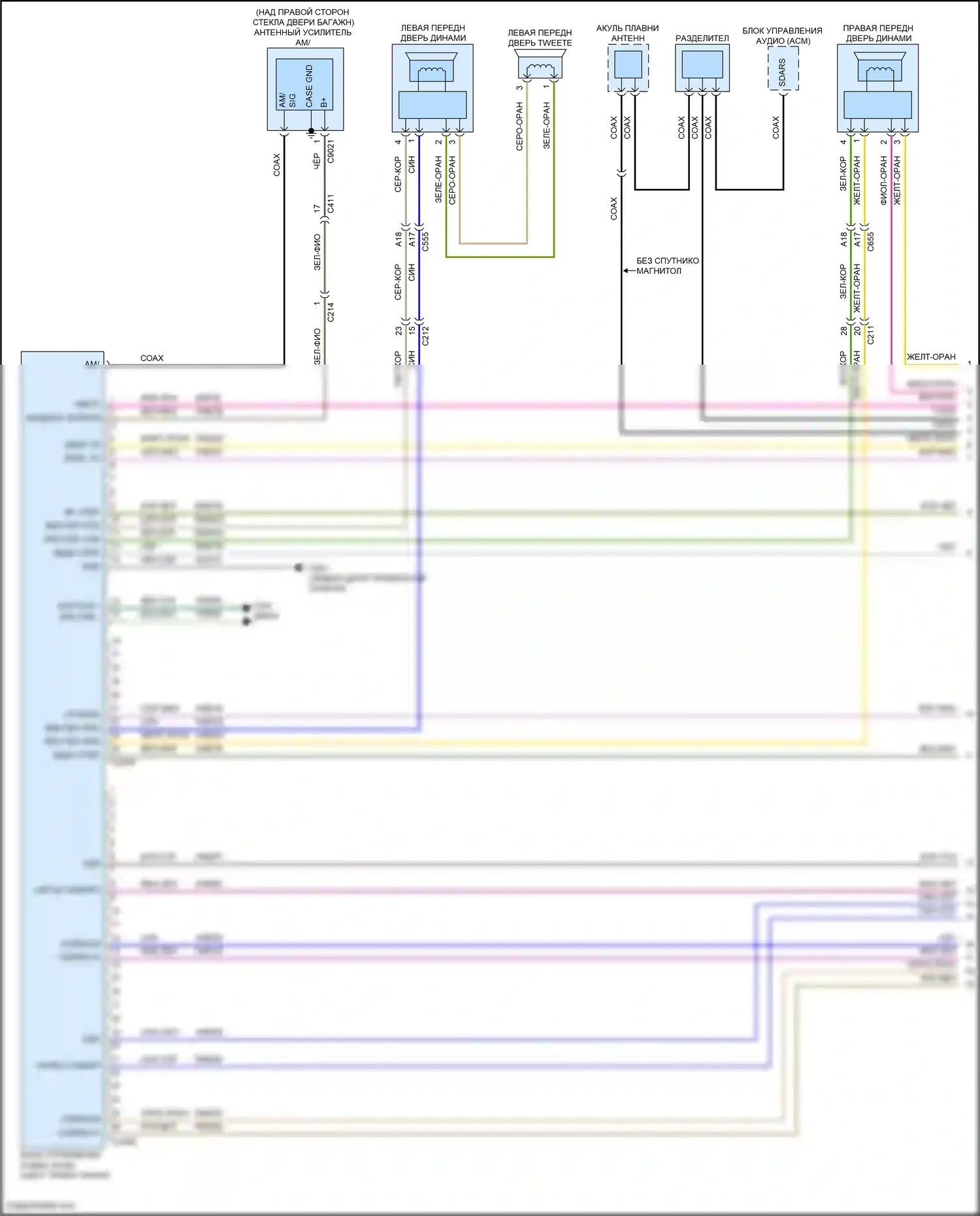

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (1 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 6 динамиков (2 из 4)

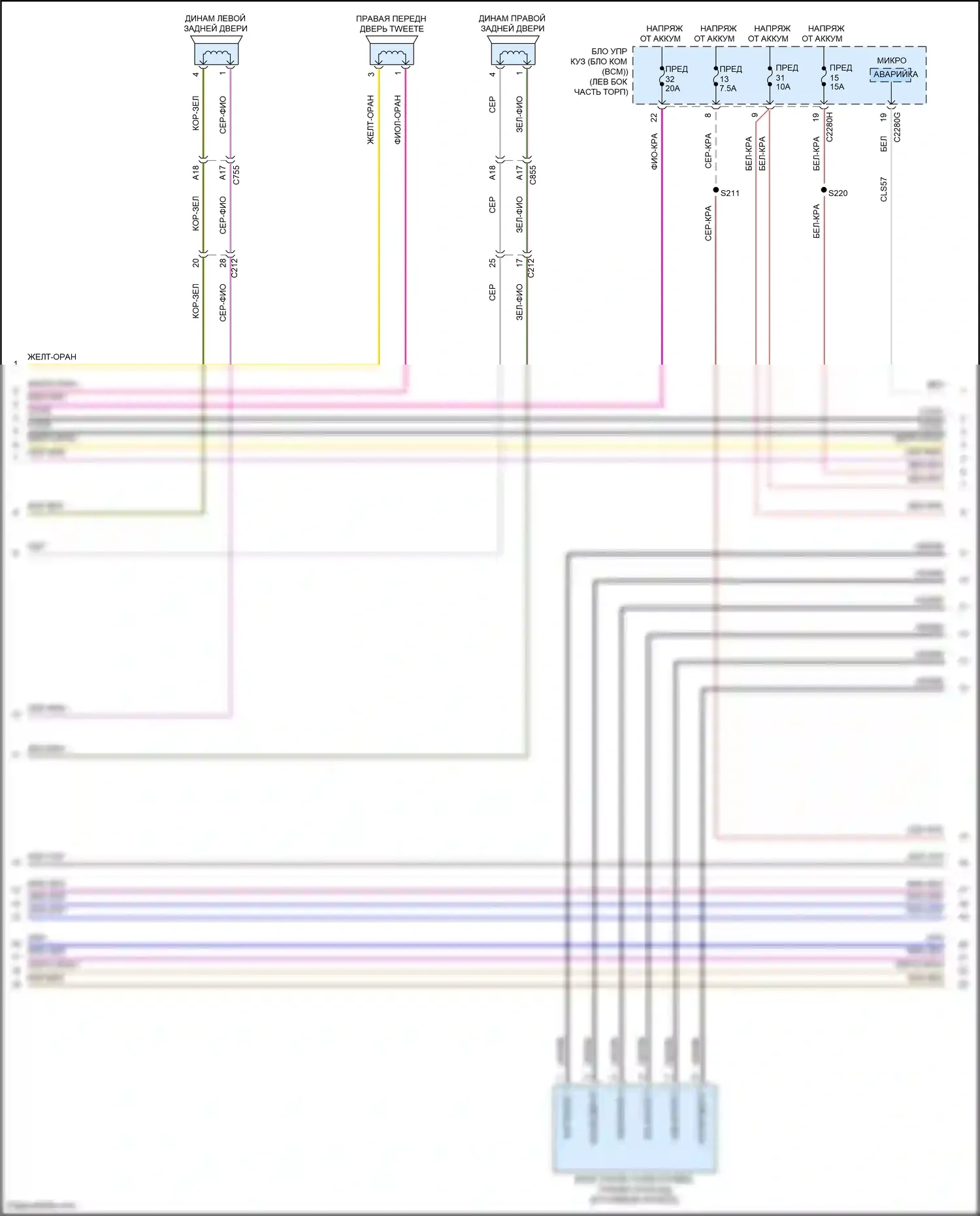

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (2 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

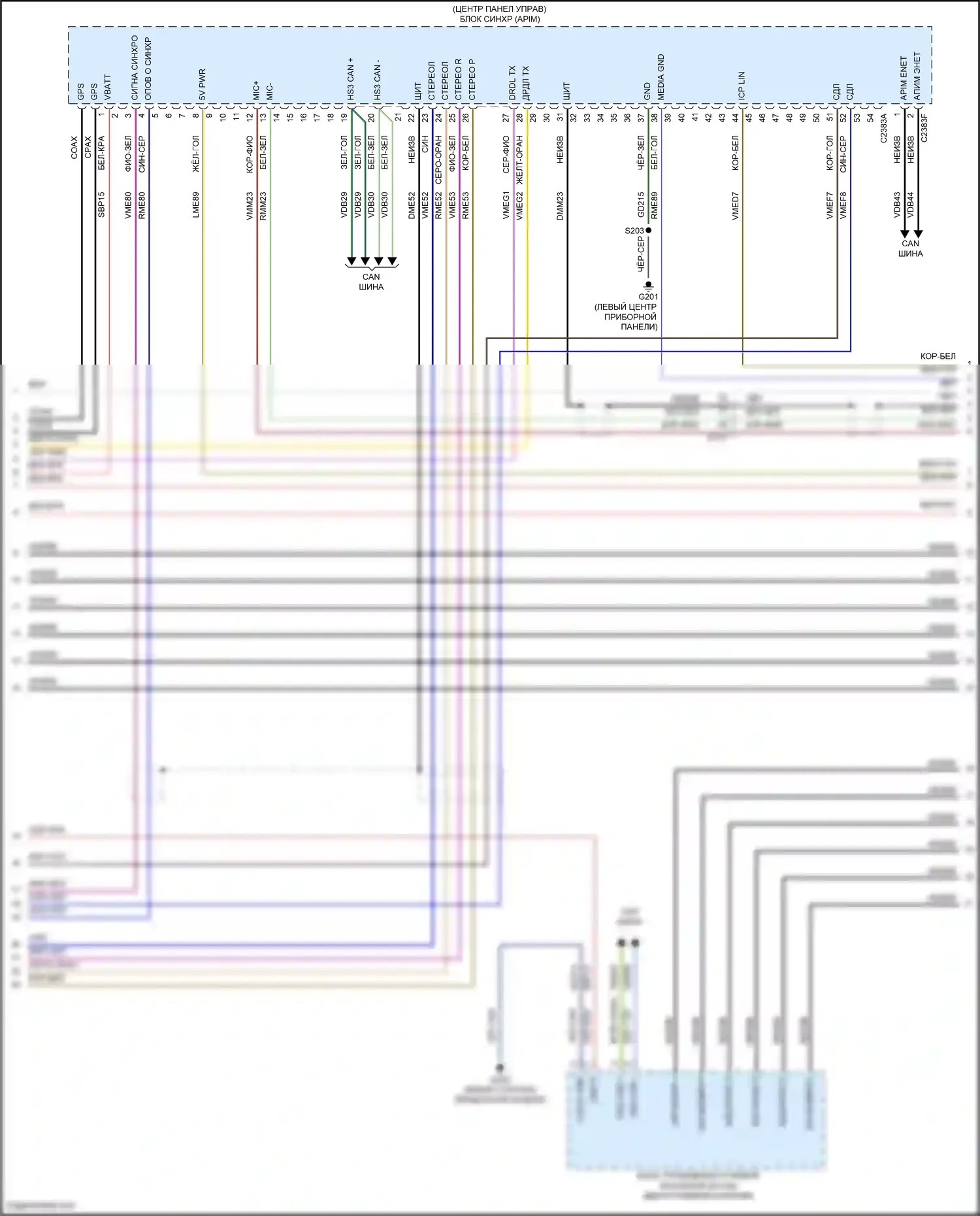

# Электросхема магнитолы, 6 динамиков (3 из 4)

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (3 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 6 динамиков (4 из 4)

Магнитола — Электросхема магнитолы, 6 динамиков — Электросхема магнитолы, 6 динамиков (4 из 4). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков

# Электросхема магнитолы, 12 динамиков (1 из 5)

Магнитола — Электросхема магнитолы, 12 динамиков — Электросхема магнитолы, 12 динамиков (1 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков (2 из 5)

Магнитола — Электросхема магнитолы, 12 динамиков — Электросхема магнитолы, 12 динамиков (2 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков (3 из 5)

Магнитола — Электросхема магнитолы, 12 динамиков — Электросхема магнитолы, 12 динамиков (3 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков (4 из 5)

Магнитола — Электросхема магнитолы, 12 динамиков — Электросхема магнитолы, 12 динамиков (4 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема магнитолы, 12 динамиков (5 из 5)

Магнитола — Электросхема магнитолы, 12 динамиков — Электросхема магнитолы, 12 динамиков (5 из 5). Ford Edge III (2023-2024)

Компоненты на схеме

Клаксон

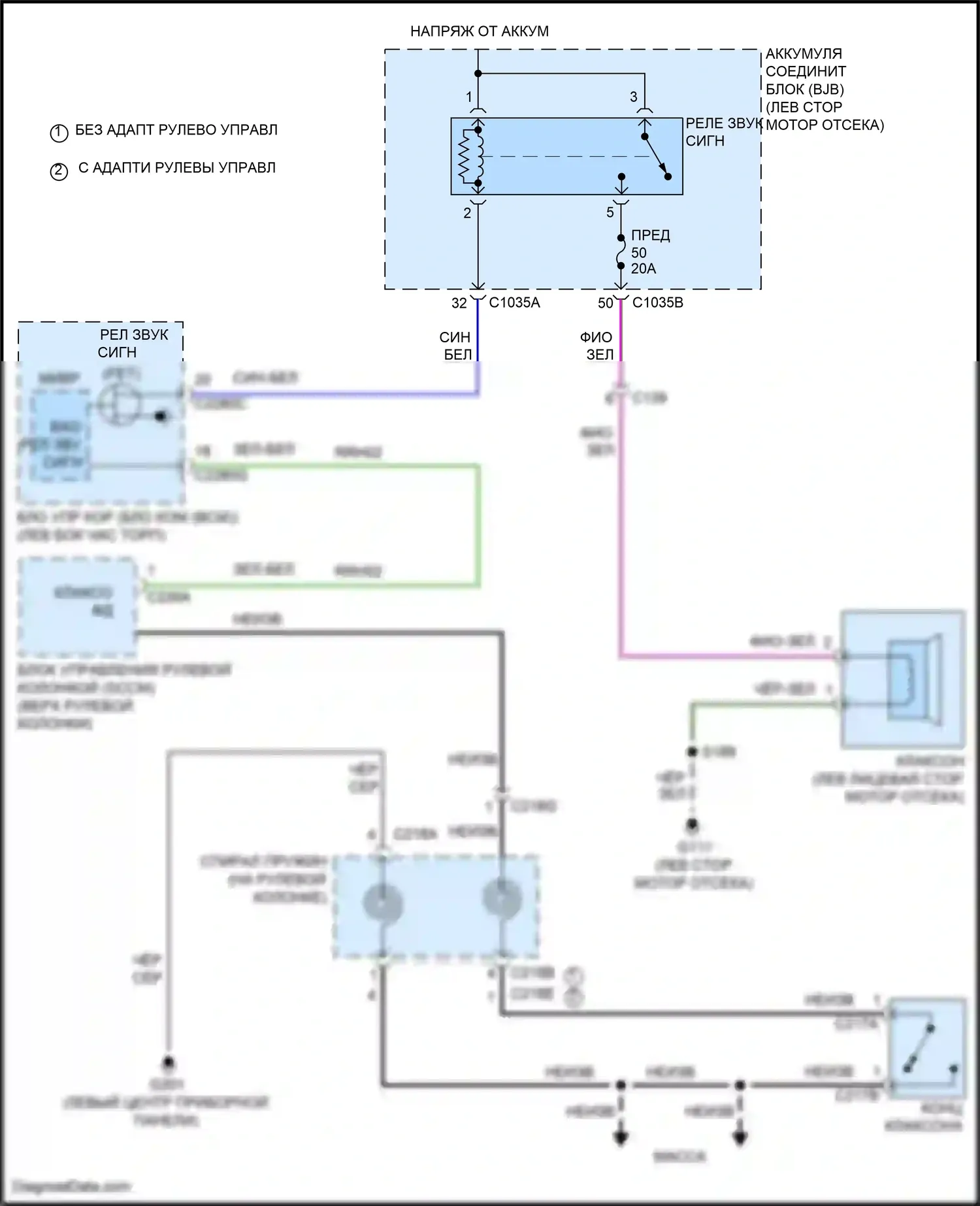

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Edge III (2023-2024)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Edge III (2023-2024)

Компоненты на схеме

Фары и фонари

# Электросхема адаптера прицепа

Фары и фонари — Электросхема адаптера прицепа — Электросхема адаптера прицепа. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Ford Edge III (2023-2024)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Ford Edge III (2023-2024)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Ford Edge III (2023-2024)

Компоненты на схеме

Активные управление кузовом и подвеской

# Электросхема активных управление кузовом и подвеской

Активные управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской — Электросхема активных управление кузовом и подвеской. Ford Edge III (2023-2024)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема электрохромного зеркала

Управление зеркалами заднего вида — Электросхема электрохромного зеркала — Электросхема электрохромного зеркала. Ford Edge III (2023-2024)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемников

# Электросхема стеклоподъемников (1 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (1 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема стеклоподъемников (2 из 2)

Стеклоподъемники — Электросхема стеклоподъемников — Электросхема стеклоподъемников (2 из 2). Ford Edge III (2023-2024)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Edge III (2023-2024)

Компоненты на схеме

Двигатель

# Электросхема двигателя 2.0л турбо

# Электросхема двигателя 2.0л турбо (1 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (1 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (2 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (2 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (3 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (3 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (4 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (4 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (5 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (5 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (6 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (6 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (7 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (7 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (8 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (8 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.0л турбо (9 из 9)

Двигатель — Электросхема двигателя 2.0л турбо — Электросхема двигателя 2.0л турбо (9 из 9). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо

# Электросхема двигателя 2.7л турбо (1 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (1 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (2 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (2 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (3 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (3 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (4 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (4 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (6 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (6 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (7 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (7 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (8 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (8 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (9 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (9 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (10 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (10 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2.7л турбо (11 из 11)

Двигатель — Электросхема двигателя 2.7л турбо — Электросхема двигателя 2.7л турбо (11 из 11). Ford Edge III (2023-2024)

Компоненты на схеме

# Электросхема двигателя 2,7л турбо

# Электросхема двигателя 2,7л турбо (5 из 11)

Двигатель — Электросхема двигателя 2,7л турбо — Электросхема двигателя 2,7л турбо (5 из 11). Ford Edge III (2023-2024)

Компоненты на схеме
