Электросхемы Ford Edge I (2006-2010)

31 система 79 электросхем 1200 компонентов

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Антиблокировочная система abs

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. Ford Edge I (2006-2010)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома

# Электросхема защиты от взлома (1 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема защиты от взлома (2 из 2)

Сигнализация — Электросхема защиты от взлома — Электросхема защиты от взлома (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Пассивная сигнализации электросхема

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема. Ford Edge I (2006-2010)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блоков управления кузовом

# Электросхема блоков управления кузовом (1 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема блоков управления кузовом (2 из 2)

Блоки управления кузовом — Электросхема блоков управления кузовом — Электросхема блоков управления кузовом (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 2)

Can шина — Can шина электросхема — Can шина электросхема (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Can шина электросхема (2 из 2)

Can шина — Can шина электросхема — Can шина электросхема (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения, с прицепом

Вентилятор охлаждения — Электросхема вентилятора охлаждения, с прицепом — Электросхема вентилятора охлаждения, с прицепом. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема вентилятора охлаждения, без буксировки прицепа

Вентилятор охлаждения — Электросхема вентилятора охлаждения, без буксировки прицепа — Электросхема вентилятора охлаждения, без буксировки прицепа. Ford Edge I (2006-2010)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Ford Edge I (2006-2010)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. Ford Edge I (2006-2010)

Компоненты на схеме

Двигатель

# Электросхема двигателя 3.5l

# Электросхема двигателя 3.5l (1 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (1 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (2 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (2 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (3 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (3 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (4 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (4 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема двигателя 3.5l (5 из 5)

Двигатель — Электросхема двигателя 3.5l — Электросхема двигателя 3.5l (5 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

Фары и фонари

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема адаптера прицепа

Фары и фонари — Электросхема адаптера прицепа — Электросхема адаптера прицепа. Ford Edge I (2006-2010)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 4). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 4). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 4). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема точек подключения масс (4 из 4)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (4 из 4). Ford Edge I (2006-2010)

Компоненты на схеме

Фары

# Электросхема адаптивного переднего освещения

Фары — Электросхема адаптивного переднего освещения — Электросхема адаптивного переднего освещения. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема фар

Фары — Электросхема фар — Электросхема фар. Ford Edge I (2006-2010)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Ford Edge I (2006-2010)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. Ford Edge I (2006-2010)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Ford Edge I (2006-2010)

Компоненты на схеме

Память

# Электросхема сиденья памяти водителя

# Электросхема сиденья памяти водителя (1 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема сиденья памяти водителя (2 из 2)

Память — Электросхема сиденья памяти водителя — Электросхема сиденья памяти водителя (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема зеркал памяти

Память — Электросхема зеркал памяти — Электросхема зеркал памяти. Ford Edge I (2006-2010)

Компоненты на схеме

Системы помощи водителю

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. Ford Edge I (2006-2010)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). Ford Edge I (2006-2010)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка

# Электросхема центрального замка (1 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема центрального замка (2 из 2)

Центральный замок — Электросхема центрального замка — Электросхема центрального замка (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема электрохромного зеркала, с микрофоном

Управление зеркалами заднего вида — Электросхема электрохромного зеркала, с микрофоном — Электросхема электрохромного зеркала, с микрофоном. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема электрохромного зеркала, без микрофона

Управление зеркалами заднего вида — Электросхема электрохромного зеркала, без микрофона — Электросхема электрохромного зеркала, без микрофона. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. Ford Edge I (2006-2010)

Компоненты на схеме

Сиденья

# Электросхема обогреваемых сидений

Сиденья — Электросхема обогреваемых сидений — Электросхема обогреваемых сидений. Ford Edge I (2006-2010)

Компоненты на схеме

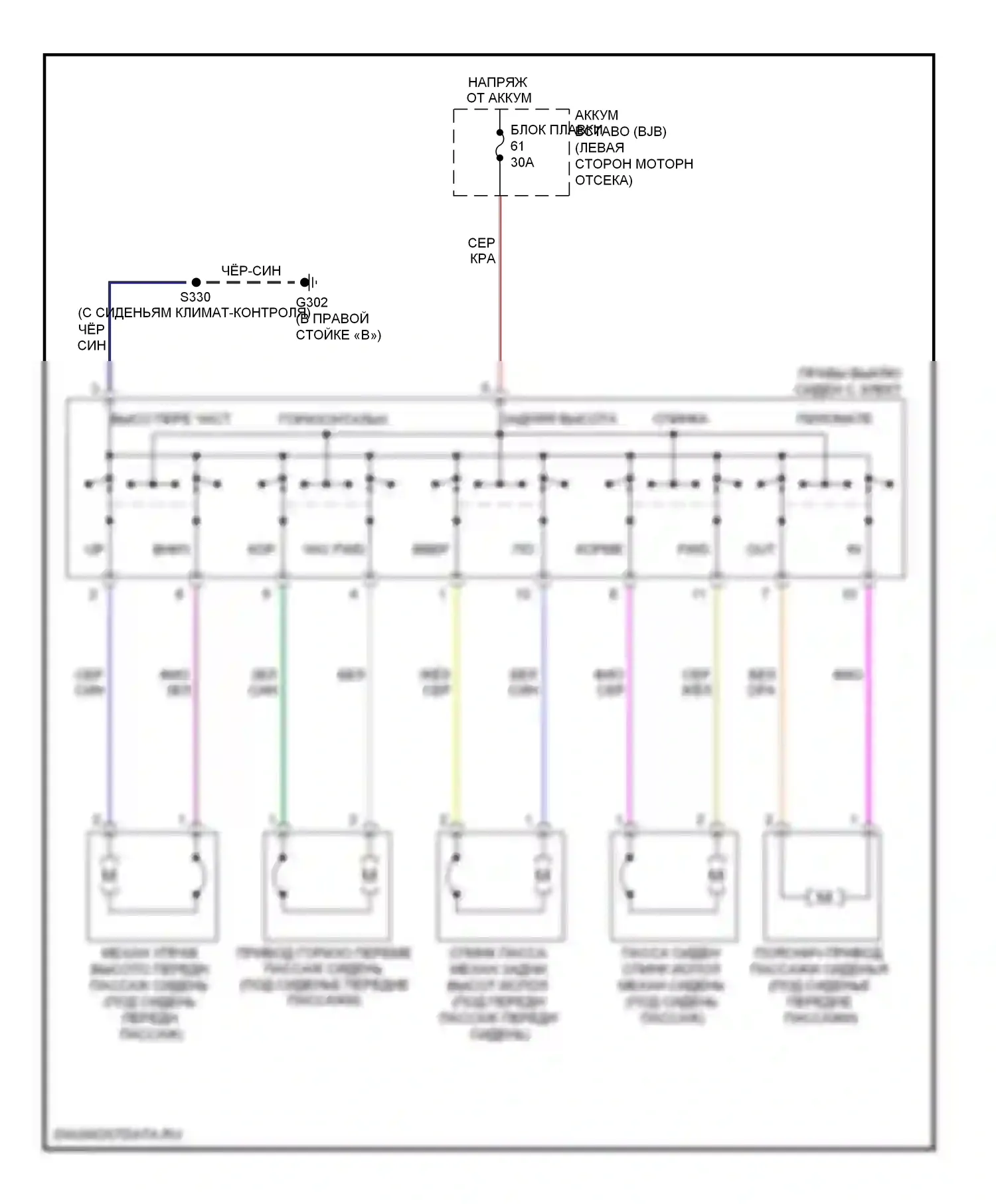

# Электросхема сидений, 10-стороннее пассажирское сиденье

Сиденья — Электросхема сидений, 10-стороннее пассажирское сиденье — Электросхема сидений, 10-стороннее пассажирское сиденье. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема сидений, 6-стороннее сиденье водителя

Сиденья — Электросхема сидений, 6-стороннее сиденье водителя — Электросхема сидений, 6-стороннее сиденье водителя. Ford Edge I (2006-2010)

Компоненты на схеме

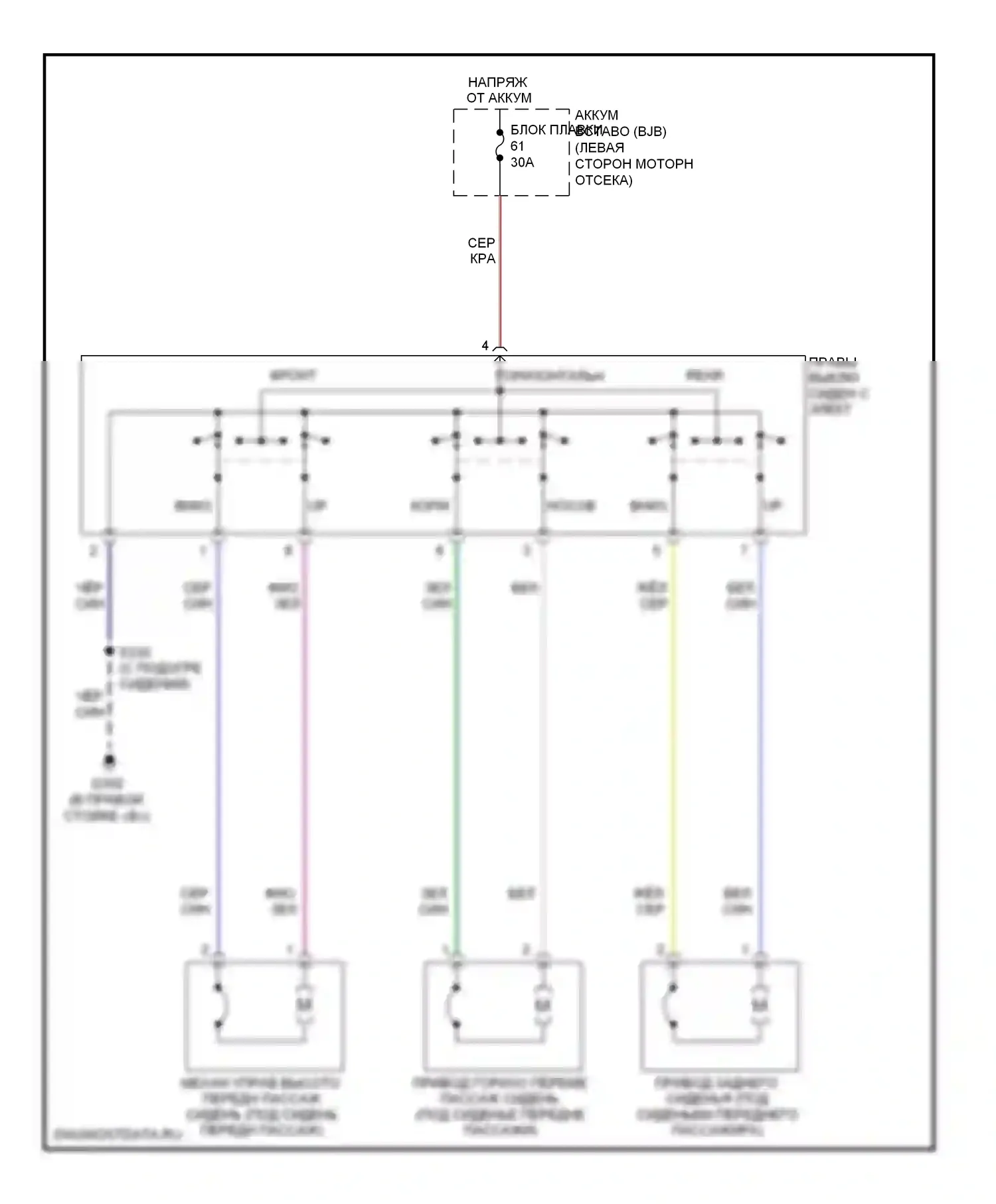

# Электросхема сидений, 6-стороннее пассажирское сиденье

Сиденья — Электросхема сидений, 6-стороннее пассажирское сиденье — Электросхема сидений, 6-стороннее пассажирское сиденье. Ford Edge I (2006-2010)

Компоненты на схеме

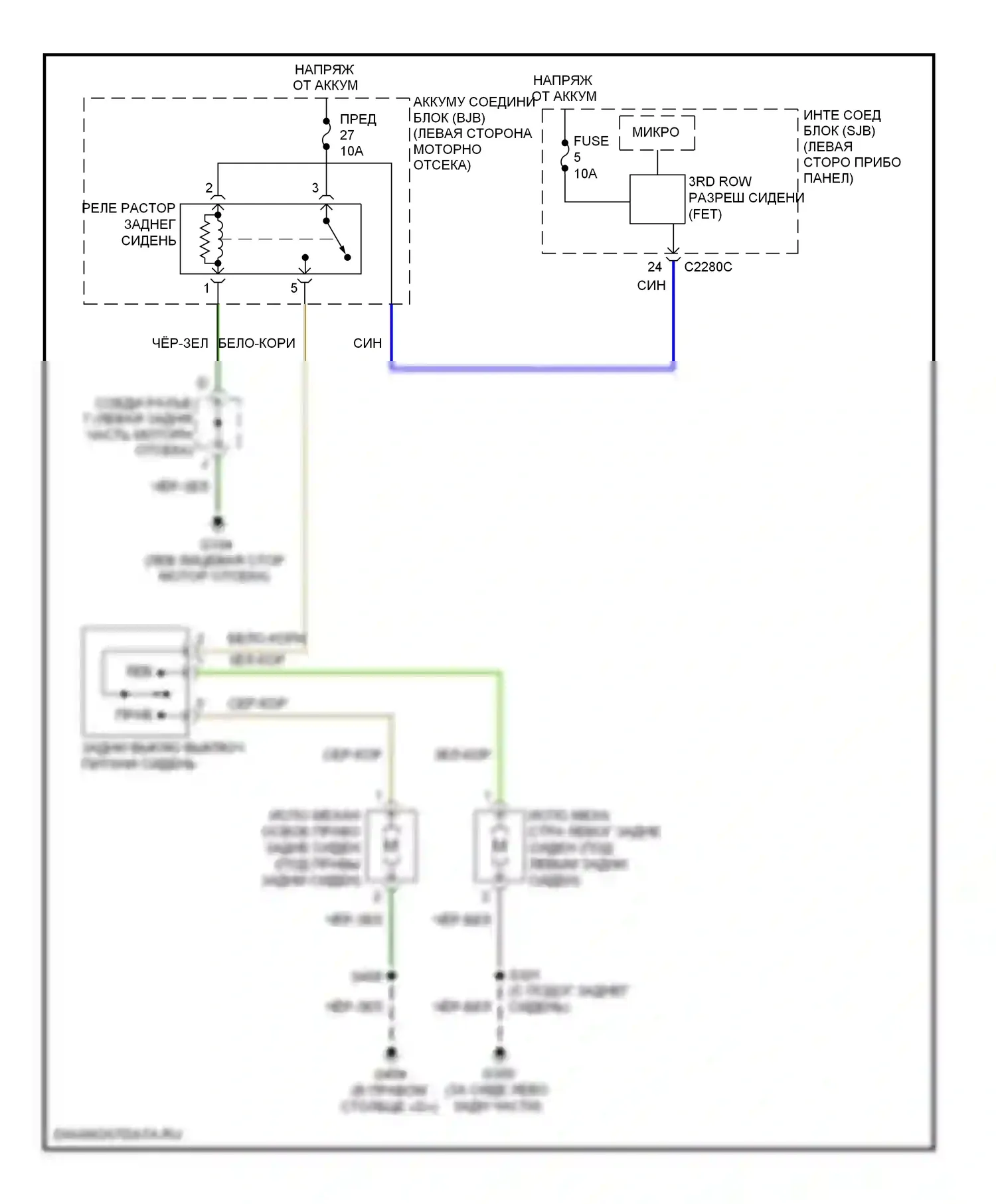

# Электросхема освобождения сиденья второго ряда

Сиденья — Электросхема освобождения сиденья второго ряда — Электросхема освобождения сиденья второго ряда. Ford Edge I (2006-2010)

Компоненты на схеме

Складная крыша/люк

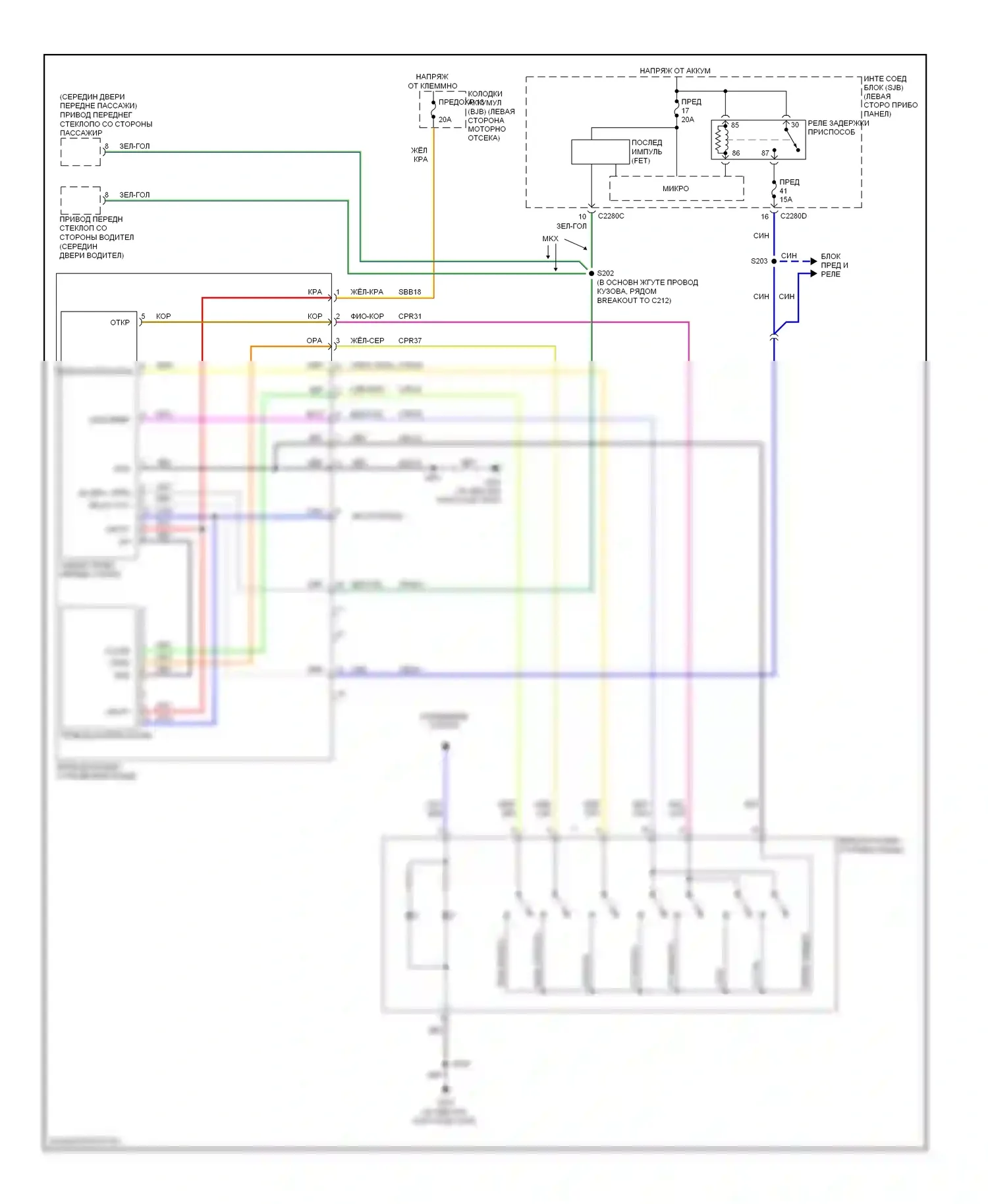

# Электросхема складной крыши/люка

Складная крыша/люк — Электросхема складной крыши/люка — Электросхема складной крыши/люка. Ford Edge I (2006-2010)

Компоненты на схеме

Стеклоподъемники

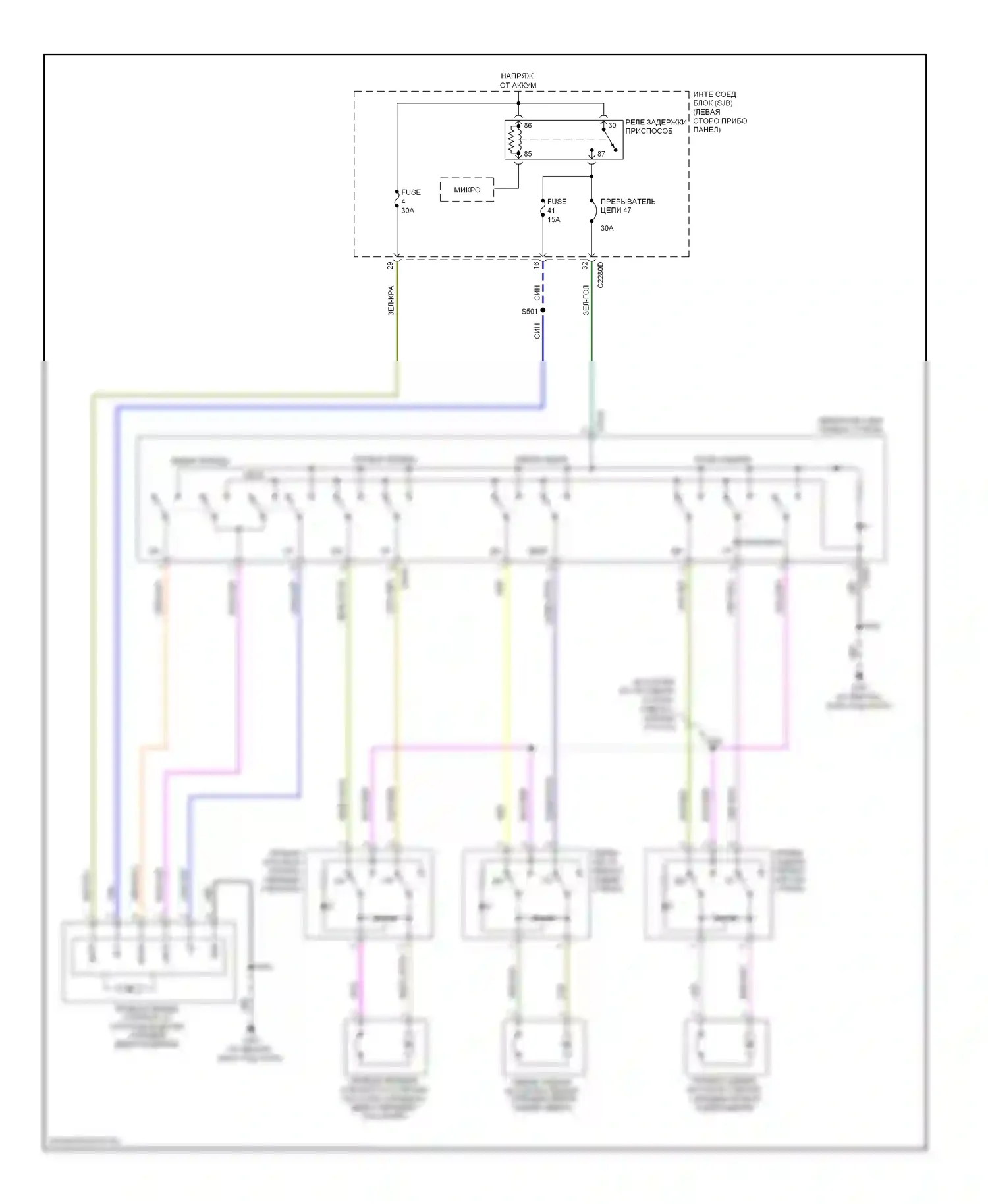

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. Ford Edge I (2006-2010)

Компоненты на схеме

Магнитола

# Электросхема базовой магнитолы

Магнитола — Электросхема базовой магнитолы — Электросхема базовой магнитолы. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, с синхронизацией

# Электросхема магнитолы премиум-класса, с синхронизацией (1 из 3)

Магнитола — Электросхема магнитолы премиум-класса, с синхронизацией — Электросхема магнитолы премиум-класса, с синхронизацией (1 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, с синхронизацией (2 из 3)

Магнитола — Электросхема магнитолы премиум-класса, с синхронизацией — Электросхема магнитолы премиум-класса, с синхронизацией (2 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема магнитолы премиум-класса, с синхронизацией (3 из 3)

Магнитола — Электросхема магнитолы премиум-класса, с синхронизацией — Электросхема магнитолы премиум-класса, с синхронизацией (3 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема задней мультимедии магнитолы

Магнитола — Электросхема задней мультимедии магнитолы — Электросхема задней мультимедии магнитолы. Ford Edge I (2006-2010)

Компоненты на схеме

# Thx электросхема аудио магнитолы

# Thx электросхема аудио магнитолы (1 из 3)

Магнитола — Thx электросхема аудио магнитолы — Thx электросхема аудио магнитолы (1 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Thx аудио магнитолы электросхема

# Thx аудио магнитолы электросхема (2 из 3)

Магнитола — Thx аудио магнитолы электросхема — Thx аудио магнитолы электросхема (2 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

# Thx аудио магнитолы электросхема (3 из 3)

Магнитола — Thx аудио магнитолы электросхема — Thx аудио магнитолы электросхема (3 из 3). Ford Edge I (2006-2010)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. Ford Edge I (2006-2010)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Ford Edge I (2006-2010)

Компоненты на схеме

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 2)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Коробка передач

# Электросхема awd

Коробка передач — Электросхема awd — Электросхема awd. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема автоматической коробки передач

# Электросхема автоматической коробки передач (1 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (1 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема автоматической коробки передач (2 из 2)

Коробка передач — Электросхема автоматической коробки передач — Электросхема автоматической коробки передач (2 из 2). Ford Edge I (2006-2010)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема отпирания дверей багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема отпирания дверей багажника — Электросхема отпирания дверей багажника. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема двери силового багажника

Багажник, задняя дверь, лючок топливного бака — Электросхема двери силового багажника — Электросхема двери силового багажника. Ford Edge I (2006-2010)

Компоненты на схеме

Предупреждение

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема контроля давления в шинах

Предупреждение — Электросхема контроля давления в шинах — Электросхема контроля давления в шинах. Ford Edge I (2006-2010)

Компоненты на схеме

Дворники и омыватели

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Ford Edge I (2006-2010)

Компоненты на схеме

# Электросхема задней шайбы/стеклоочистителя

Дворники и омыватели — Электросхема задней шайбы/стеклоочистителя — Электросхема задней шайбы/стеклоочистителя. Ford Edge I (2006-2010)

Компоненты на схеме
