Схемы Ford C-MAX II рестайлинг (2015-2019)

Предупреждение - Электросхема помощников водителя

Электросхема помощников водителя (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема помощников водителя (1 из 2)

Электросхема помощников водителя (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема помощников водителя (2 из 2)

Антиблокировочная система abs - Антиблокировочная система abs электросхема

Антиблокировочная система abs электросхема (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Антиблокировочная система abs электросхема (1 из 2)

Антиблокировочная система abs электросхема (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Антиблокировочная система abs электросхема (2 из 2)

Багажник, задняя дверь, лючок топливного бака - Электросхема открытия лючка топливного бака

Электросхема открытия лючка топливного бака

C-MAX Ford II рестайлинг (2015-2019): Электросхема открытия лючка топливного бака

Багажник, задняя дверь, лючок топливного бака - Электросхема отпирания дверей багажника

Электросхема отпирания дверей багажника

C-MAX Ford II рестайлинг (2015-2019): Электросхема отпирания дверей багажника

Багажник, задняя дверь, лючок топливного бака - Электросхема двери силового багажника

Электросхема двери силового багажника

C-MAX Ford II рестайлинг (2015-2019): Электросхема двери силового багажника

Фары - Электросхема фар

Электросхема фар

C-MAX Ford II рестайлинг (2015-2019): Электросхема фар

Вентилятор охлаждения - Электросхема вентилятора охлаждения

Электросхема вентилятора охлаждения

C-MAX Ford II рестайлинг (2015-2019): Электросхема вентилятора охлаждения

Приборная панель - Электросхема приборной панели

Электросхема приборной панели (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема приборной панели (1 из 2)

Электросхема приборной панели (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема приборной панели (2 из 2)

Точки подключения масс - Электросхема точек подключения масс

Электросхема точек подключения масс (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема точек подключения масс (1 из 4)

Электросхема точек подключения масс (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема точек подключения масс (2 из 4)

Электросхема точек подключения масс (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема точек подключения масс (3 из 4)

Электросхема точек подключения масс (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема точек подключения масс (4 из 4)

Клаксон - Электросхема клаксона

Электросхема клаксона

C-MAX Ford II рестайлинг (2015-2019): Электросхема клаксона

Электроусилитель руля - Электросхема электроусилителя руля

Электросхема электроусилителя руля

C-MAX Ford II рестайлинг (2015-2019): Электросхема электроусилителя руля

Сигнализация - Пассивная сигнализации электросхема

Пассивная сигнализации электросхема

C-MAX Ford II рестайлинг (2015-2019): Пассивная сигнализации электросхема

Сигнализация - Электросхема защиты от взлома

Электросхема защиты от взлома (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема защиты от взлома (1 из 4)

Электросхема защиты от взлома (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема защиты от взлома (2 из 4)

Электросхема защиты от взлома (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема защиты от взлома (3 из 4)

Электросхема защиты от взлома (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема защиты от взлома (4 из 4)

Блокировка селектора - Электросхема блокировки селектора

Электросхема блокировки селектора

C-MAX Ford II рестайлинг (2015-2019): Электросхема блокировки селектора

Складная крыша/люк - Электросхема складной крыши/люка

Электросхема складной крыши/люка

C-MAX Ford II рестайлинг (2015-2019): Электросхема складной крыши/люка

Кондиционирование воздуха - Электросхема климат контроля

Электросхема климат контроля (1 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема климат контроля (1 из 3)

Электросхема климат контроля (2 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема климат контроля (2 из 3)

Электросхема климат контроля (3 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема климат контроля (3 из 3)

Подушки безопасности - Электросхема подушек безопасности

Электросхема подушек безопасности (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема подушек безопасности (1 из 2)

Электросхема подушек безопасности (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема подушек безопасности (2 из 2)

Управление зеркалами заднего вида - Электросхема управления зеркалами заднего вида

Электросхема управления зеркалами заднего вида

C-MAX Ford II рестайлинг (2015-2019): Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида - Электросхема электрохромного зеркала

Электросхема электрохромного зеркала

C-MAX Ford II рестайлинг (2015-2019): Электросхема электрохромного зеркала

Блоки управления кузовом - Электросхема блоков управления кузовом

Электросхема блоков управления кузовом (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блоков управления кузовом (1 из 2)

Электросхема блоков управления кузовом (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блоков управления кузовом (2 из 2)

Круиз-контроль - Электросхема круиз-контроля

Электросхема круиз-контроля

C-MAX Ford II рестайлинг (2015-2019): Электросхема круиз-контроля

Центральный замок - Электросхема центрального замка

Электросхема центрального замка (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема центрального замка (1 из 4)

Электросхема центрального замка (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема центрального замка (2 из 4)

Электросхема центрального замка (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема центрального замка (3 из 4)

Электросхема центрального замка (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема центрального замка (4 из 4)

Сиденья - Питание водительского сиденья электросхема

Питание водительского сиденья электросхема

C-MAX Ford II рестайлинг (2015-2019): Питание водительского сиденья электросхема

Сиденья - Электросхема сиденья питания для пассажиров

Электросхема сиденья питания для пассажиров

C-MAX Ford II рестайлинг (2015-2019): Электросхема сиденья питания для пассажиров

Сиденья - Электросхема обогреваемых сидений

Электросхема обогреваемых сидений

C-MAX Ford II рестайлинг (2015-2019): Электросхема обогреваемых сидений

Can шина - Can шина электросхема

Can шина электросхема (1 из 3)

C-MAX Ford II рестайлинг (2015-2019): Can шина электросхема (1 из 3)

Can шина электросхема (2 из 3)

C-MAX Ford II рестайлинг (2015-2019): Can шина электросхема (2 из 3)

Can шина электросхема (3 из 3)

C-MAX Ford II рестайлинг (2015-2019): Can шина электросхема (3 из 3)

Подогрев стекол - Электросхема подогрева стекол

Электросхема подогрева стекол

C-MAX Ford II рестайлинг (2015-2019): Электросхема подогрева стекол

Дворники и омыватели - Дворники и омыватели электросхема

Дворники и омыватели электросхема

C-MAX Ford II рестайлинг (2015-2019): Дворники и омыватели электросхема

Фары и фонари - Электросхема фонарей заднего хода

Электросхема фонарей заднего хода

C-MAX Ford II рестайлинг (2015-2019): Электросхема фонарей заднего хода

Фары и фонари - Электросхема фар и фонарей

Электросхема фар и фонарей (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема фар и фонарей (1 из 2)

Электросхема фар и фонарей (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема фар и фонарей (2 из 2)

Коробка передач - Электросхема коробки передач

Электросхема коробки передач (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема коробки передач (1 из 2)

Электросхема коробки передач (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема коробки передач (2 из 2)

Магнитола - Электросхема радиосистемы, без сенсорного экрана

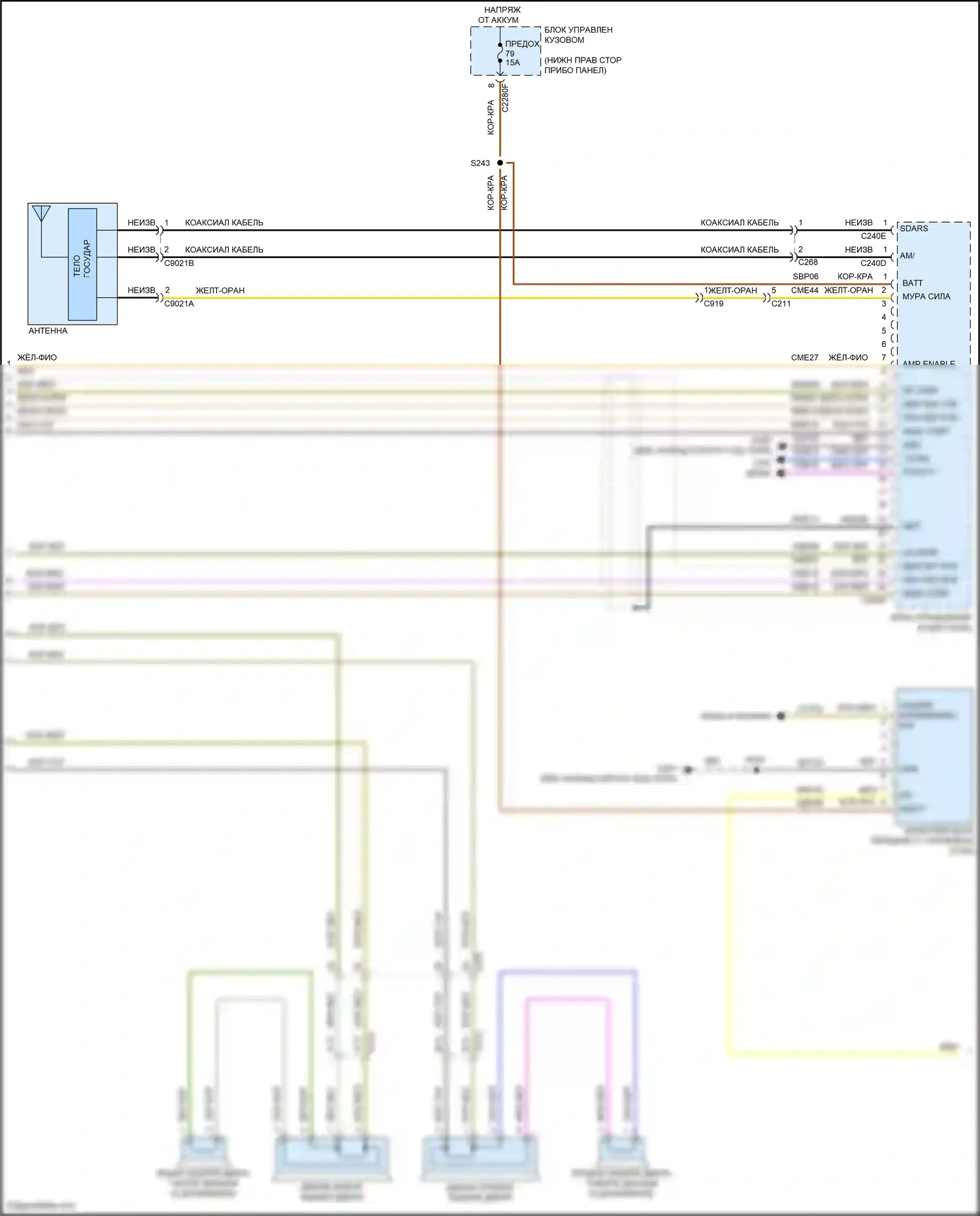

Электросхема радиосистемы, без сенсорного экрана (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема радиосистемы, без сенсорного экрана (2 из 4)

Магнитола - Электросхема магнитола, с сенсорным экраном

Электросхема магнитола, с сенсорным экраном (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, с сенсорным экраном (1 из 4)

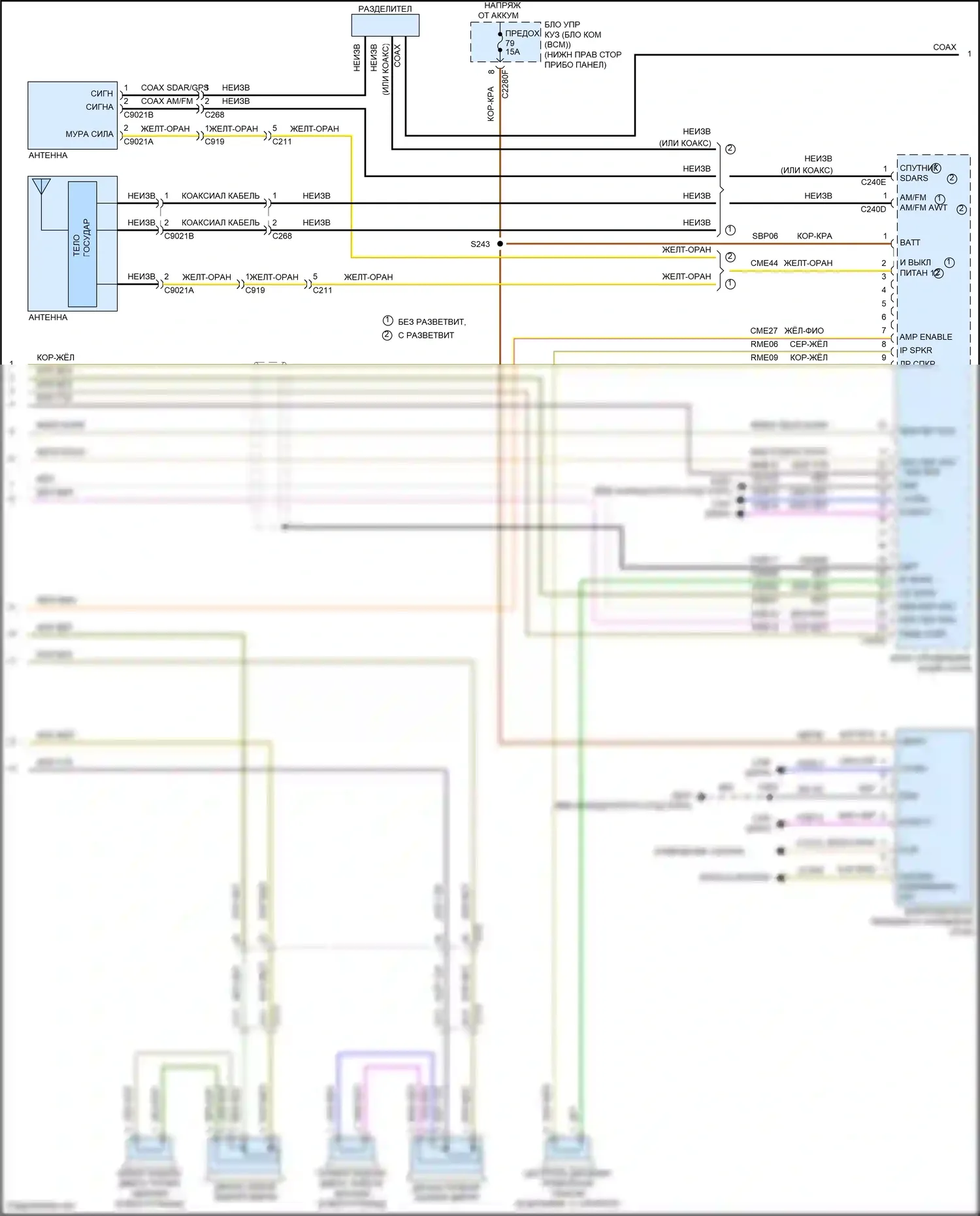

Электросхема магнитола, с сенсорным экраном (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, с сенсорным экраном (2 из 4)

Электросхема магнитола, с сенсорным экраном (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, с сенсорным экраном (3 из 4)

Электросхема магнитола, с сенсорным экраном (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, с сенсорным экраном (4 из 4)

Магнитола - Электросхема магнитола, без сенсорного экрана

Электросхема магнитола, без сенсорного экрана (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, без сенсорного экрана (1 из 4)

Электросхема магнитола, без сенсорного экрана (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, без сенсорного экрана (3 из 4)

Электросхема магнитола, без сенсорного экрана (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема магнитола, без сенсорного экрана (4 из 4)

Стеклоподъемники - Электросхема стеклоподъемников

Электросхема стеклоподъемников (1 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема стеклоподъемников (1 из 2)

Электросхема стеклоподъемников (2 из 2)

C-MAX Ford II рестайлинг (2015-2019): Электросхема стеклоподъемников (2 из 2)

Блок предохранителей и реле - Электросхема блока предохранителей реле

Электросхема блока предохранителей реле (1 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (1 из 6)

Электросхема блока предохранителей реле (2 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (2 из 6)

Электросхема блока предохранителей реле (3 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (3 из 6)

Электросхема блока предохранителей реле (4 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (4 из 6)

Электросхема блока предохранителей реле (5 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (5 из 6)

Электросхема блока предохранителей реле (6 из 6)

C-MAX Ford II рестайлинг (2015-2019): Электросхема блока предохранителей реле (6 из 6)

Освещение салона - Электросхема подсветки приборной панели

Электросхема подсветки приборной панели

C-MAX Ford II рестайлинг (2015-2019): Электросхема подсветки приборной панели

Освещение салона - Электросхема освещения салона

Электросхема освещения салона (1 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема освещения салона (1 из 3)

Электросхема освещения салона (2 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема освещения салона (2 из 3)

Электросхема освещения салона (3 из 3)

C-MAX Ford II рестайлинг (2015-2019): Электросхема освещения салона (3 из 3)

Системы помощи водителю - Электросхема задней камеры

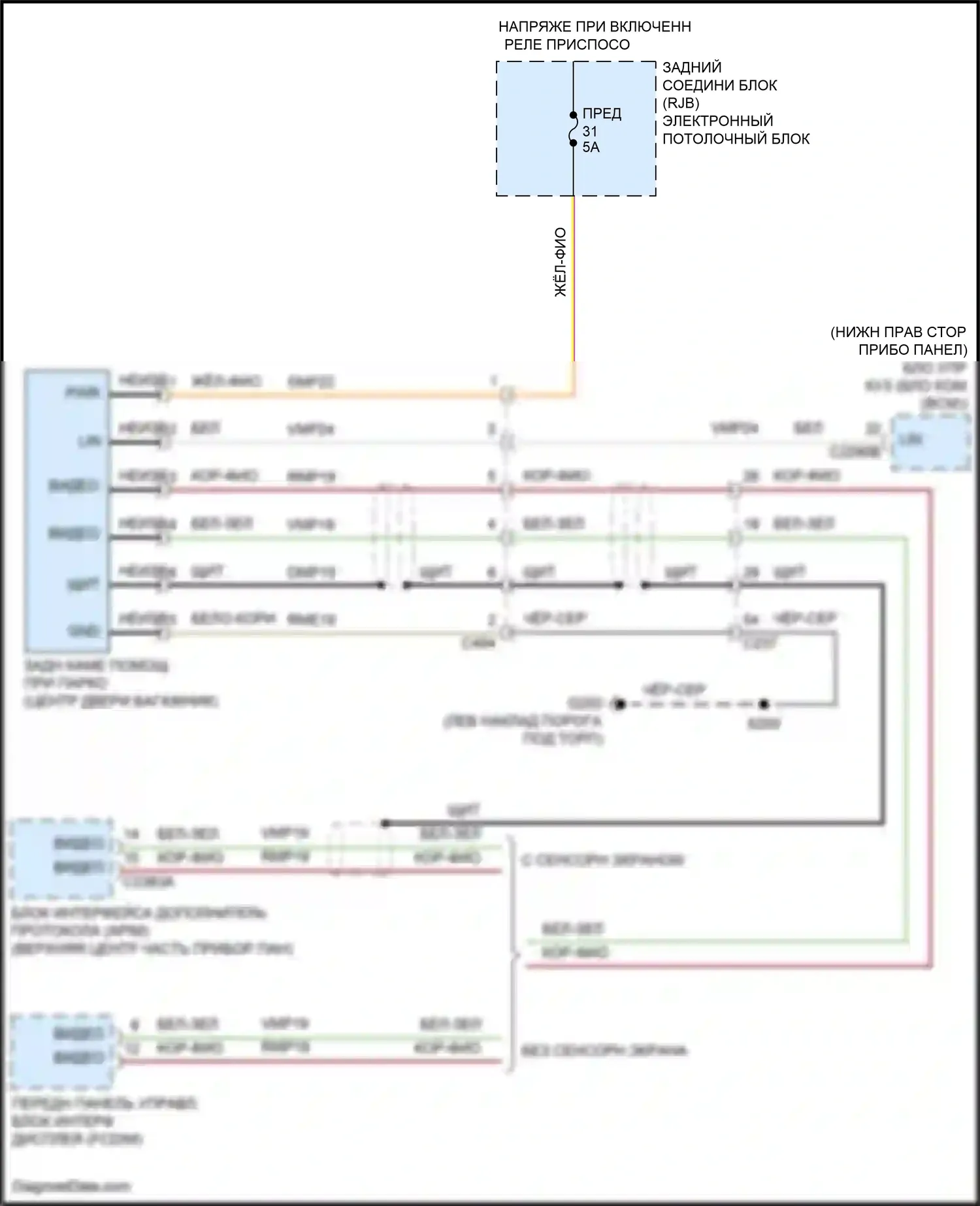

Электросхема задней камеры

C-MAX Ford II рестайлинг (2015-2019): Электросхема задней камеры

Системы помощи водителю - Электросхема навигации, с сенсорным экраном

Электросхема навигации, с сенсорным экраном (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, с сенсорным экраном (1 из 4)

Электросхема навигации, с сенсорным экраном (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, с сенсорным экраном (2 из 4)

Электросхема навигации, с сенсорным экраном (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, с сенсорным экраном (3 из 4)

Электросхема навигации, с сенсорным экраном (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, с сенсорным экраном (4 из 4)

Системы помощи водителю - Электросхема начальника бригады

Электросхема начальника бригады

C-MAX Ford II рестайлинг (2015-2019): Электросхема начальника бригады

Системы помощи водителю - Электросхема навигации, без сенсорного экрана

Электросхема навигации, без сенсорного экрана (1 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, без сенсорного экрана (1 из 4)

Электросхема навигации, без сенсорного экрана (2 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, без сенсорного экрана (2 из 4)

Электросхема навигации, без сенсорного экрана (3 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, без сенсорного экрана (3 из 4)

Электросхема навигации, без сенсорного экрана (4 из 4)

C-MAX Ford II рестайлинг (2015-2019): Электросхема навигации, без сенсорного экрана (4 из 4)

Системы помощи водителю - Электросхема информационной системы в слепой зоне

Электросхема информационной системы в слепой зоне

C-MAX Ford II рестайлинг (2015-2019): Электросхема информационной системы в слепой зоне

Системы помощи водителю - Электросхема парктроника

Электросхема парктроника

C-MAX Ford II рестайлинг (2015-2019): Электросхема парктроника

Двигатель - Электросхема двигателя 2.0l, phev

Электросхема двигателя 2.0l, phev (1 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (1 из 8)

Электросхема двигателя 2.0l, phev (2 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (2 из 8)

Электросхема двигателя 2.0l, phev (3 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (3 из 8)

Электросхема двигателя 2.0l, phev (4 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (4 из 8)

Электросхема двигателя 2.0l, phev (5 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (5 из 8)

Электросхема двигателя 2.0l, phev (6 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (6 из 8)

Электросхема двигателя 2.0l, phev (7 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (7 из 8)

Электросхема двигателя 2.0l, phev (8 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0l, phev (8 из 8)

Двигатель - Электросхема двигателя 2.0л, фев

Электросхема двигателя 2.0л, фев (1 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (1 из 8)

Электросхема двигателя 2.0л, фев (2 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (2 из 8)

Электросхема двигателя 2.0л, фев (3 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (3 из 8)

Электросхема двигателя 2.0л, фев (4 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (4 из 8)

Электросхема двигателя 2.0л, фев (5 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (5 из 8)

Электросхема двигателя 2.0л, фев (6 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (6 из 8)

Электросхема двигателя 2.0л, фев (7 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (7 из 8)

Электросхема двигателя 2.0л, фев (8 из 8)

C-MAX Ford II рестайлинг (2015-2019): Электросхема двигателя 2.0л, фев (8 из 8)

Alfa Romeo Audi BMW Buick Cadillac Chevrolet Chrysler Dodge FIAT Ford Genesis GMC Honda Hyundai Infiniti Jaguar Jeep Kia Land Rover Lexus Lincoln Mazda Mercedes-Benz MINI Mitsubishi Nissan Porsche RAM Smart Subaru Toyota Volkswagen Volvo

Отзывы о нас

Политика конфиденциальности

ИП Фокин Игорь Александрович

ИНН 781697070002

© 2025 DIAGNOSTDATA
