Электросхемы FIAT 124 Spider I (2016-2020)

30 систем 87 электросхем 660 компонентов

Подушки безопасности

# Электросхема подушек безопасности

# Электросхема подушек безопасности (1 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема подушек безопасности (2 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема подушек безопасности (3 из 3)

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Фары и фонари

# Электросхема фар и фонарей

# Электросхема фар и фонарей (1 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема фар и фонарей (2 из 2)

Фары и фонари — Электросхема фар и фонарей — Электросхема фар и фонарей (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема фонарей заднего хода

Фары и фонари — Электросхема фонарей заднего хода — Электросхема фонарей заднего хода. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Блоки управления кузовом

# Электросхема блока встроенного питания

Блоки управления кузовом — Электросхема блока встроенного питания — Электросхема блока встроенного питания. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема блока управления кузовом

Блоки управления кузовом — Электросхема блока управления кузовом — Электросхема блока управления кузовом. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

# Электросхема круиз-контроля (1 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема круиз-контроля (2 из 2)

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Can шина

# Can шина электросхема

# Can шина электросхема (1 из 3)

Can шина — Can шина электросхема — Can шина электросхема (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Can шина электросхема (2 из 3)

Can шина — Can шина электросхема — Can шина электросхема (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Can шина электросхема (3 из 3)

Can шина — Can шина электросхема — Can шина электросхема (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Сигнализация

# Электросхема защиты от взлома, премиум

# Электросхема защиты от взлома, премиум (1 из 3)

Сигнализация — Электросхема защиты от взлома, премиум — Электросхема защиты от взлома, премиум (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема защиты от взлома, премиум (2 из 3)

Сигнализация — Электросхема защиты от взлома, премиум — Электросхема защиты от взлома, премиум (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема защиты от взлома, премиум (3 из 3)

Сигнализация — Электросхема защиты от взлома, премиум — Электросхема защиты от взлома, премиум (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема защиты от взлома, базовая

# Электросхема защиты от взлома, базовая (1 из 2)

Сигнализация — Электросхема защиты от взлома, базовая — Электросхема защиты от взлома, базовая (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема защиты от взлома, базовая (2 из 2)

Сигнализация — Электросхема защиты от взлома, базовая — Электросхема защиты от взлома, базовая (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Пассивная сигнализации электросхема

# Пассивная сигнализации электросхема (1 из 2)

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Пассивная сигнализации электросхема (2 из 2)

Сигнализация — Пассивная сигнализации электросхема — Пассивная сигнализации электросхема (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Электроусилитель руля

# Электросхема электроусилителя руля

Электроусилитель руля — Электросхема электроусилителя руля — Электросхема электроусилителя руля. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Приборная панель

# Электросхема приборной панели

Приборная панель — Электросхема приборной панели — Электросхема приборной панели. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Дворники и омыватели

# Дворники и омыватели электросхема

Дворники и омыватели — Дворники и омыватели электросхема — Дворники и омыватели электросхема. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева стекол

Подогрев стекол — Электросхема подогрева стекол — Электросхема подогрева стекол. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Центральный замок

# Электросхема центрального замка, премиум

# Электросхема центрального замка, премиум (1 из 3)

Центральный замок — Электросхема центрального замка, премиум — Электросхема центрального замка, премиум (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема центрального замка, премиум (2 из 3)

Центральный замок — Электросхема центрального замка, премиум — Электросхема центрального замка, премиум (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема центрального замка, премиум (3 из 3)

Центральный замок — Электросхема центрального замка, премиум — Электросхема центрального замка, премиум (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема центрального замка, базовая

# Электросхема центрального замка, базовая (1 из 2)

Центральный замок — Электросхема центрального замка, базовая — Электросхема центрального замка, базовая (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема центрального замка, базовая (2 из 2)

Центральный замок — Электросхема центрального замка, базовая — Электросхема центрального замка, базовая (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Стеклоподъемники

# Стеклоподъемники электросхема

Стеклоподъемники — Стеклоподъемники электросхема — Стеклоподъемники электросхема. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Сиденья

# Электросхема сидений

Сиденья — Электросхема сидений — Электросхема сидений. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Системы помощи водителю

# Электросхема навигации, премиум 2

# Электросхема навигации, премиум 2 (1 из 4)

Системы помощи водителю — Электросхема навигации, премиум 2 — Электросхема навигации, премиум 2 (1 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум 2 (2 из 4)

Системы помощи водителю — Электросхема навигации, премиум 2 — Электросхема навигации, премиум 2 (2 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум 2 (3 из 4)

Системы помощи водителю — Электросхема навигации, премиум 2 — Электросхема навигации, премиум 2 (3 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум 2 (4 из 4)

Системы помощи водителю — Электросхема навигации, премиум 2 — Электросхема навигации, премиум 2 (4 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум

# Электросхема навигации, премиум (1 из 3)

Системы помощи водителю — Электросхема навигации, премиум — Электросхема навигации, премиум (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум (2 из 3)

Системы помощи водителю — Электросхема навигации, премиум — Электросхема навигации, премиум (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема навигации, премиум (3 из 3)

Системы помощи водителю — Электросхема навигации, премиум — Электросхема навигации, премиум (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема задней камеры

Системы помощи водителю — Электросхема задней камеры — Электросхема задней камеры. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

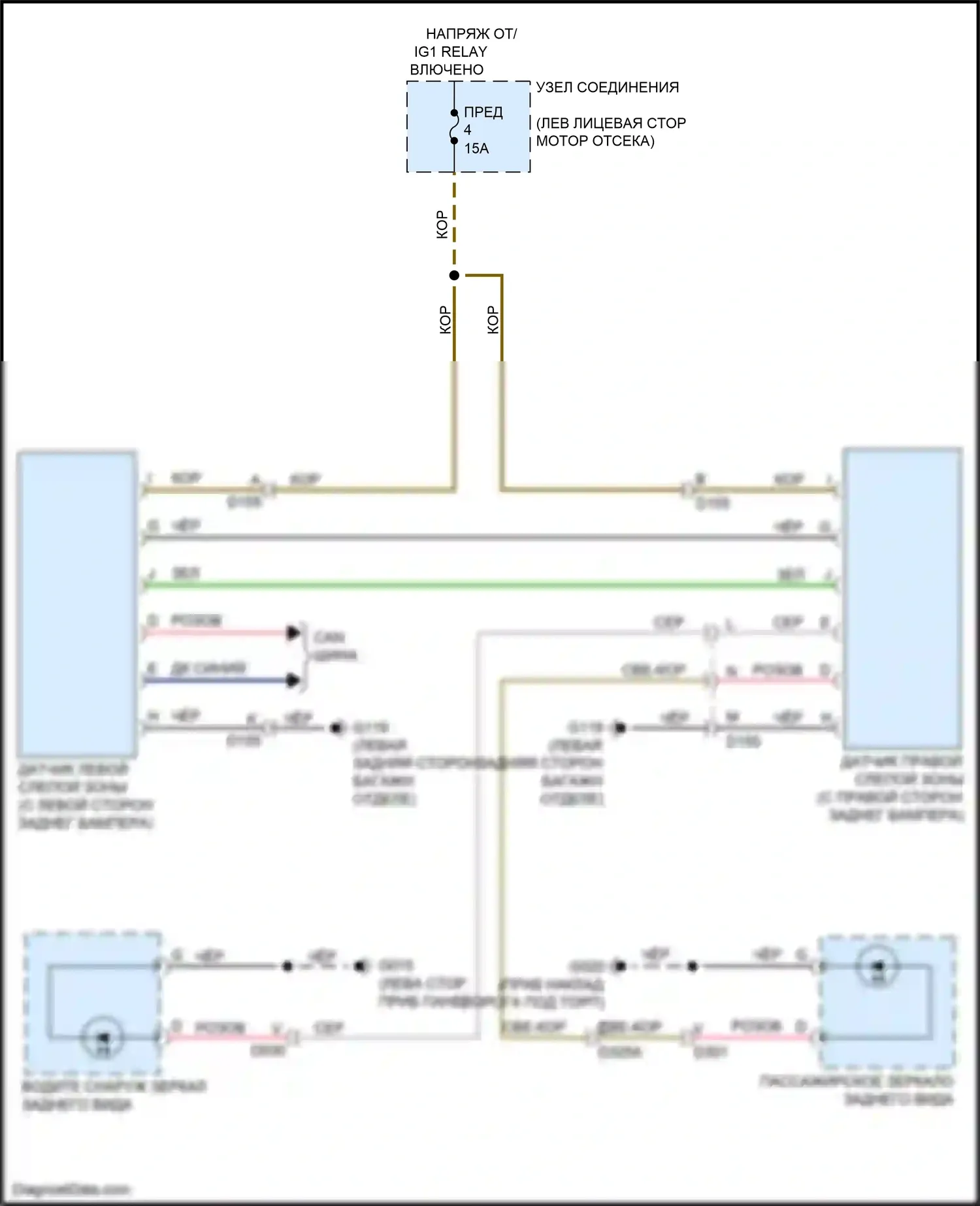

# Электросхема мониторинга в слепой зоне

Системы помощи водителю — Электросхема мониторинга в слепой зоне — Электросхема мониторинга в слепой зоне. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема парктроника

Системы помощи водителю — Электросхема парктроника — Электросхема парктроника. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Антиблокировочная система abs

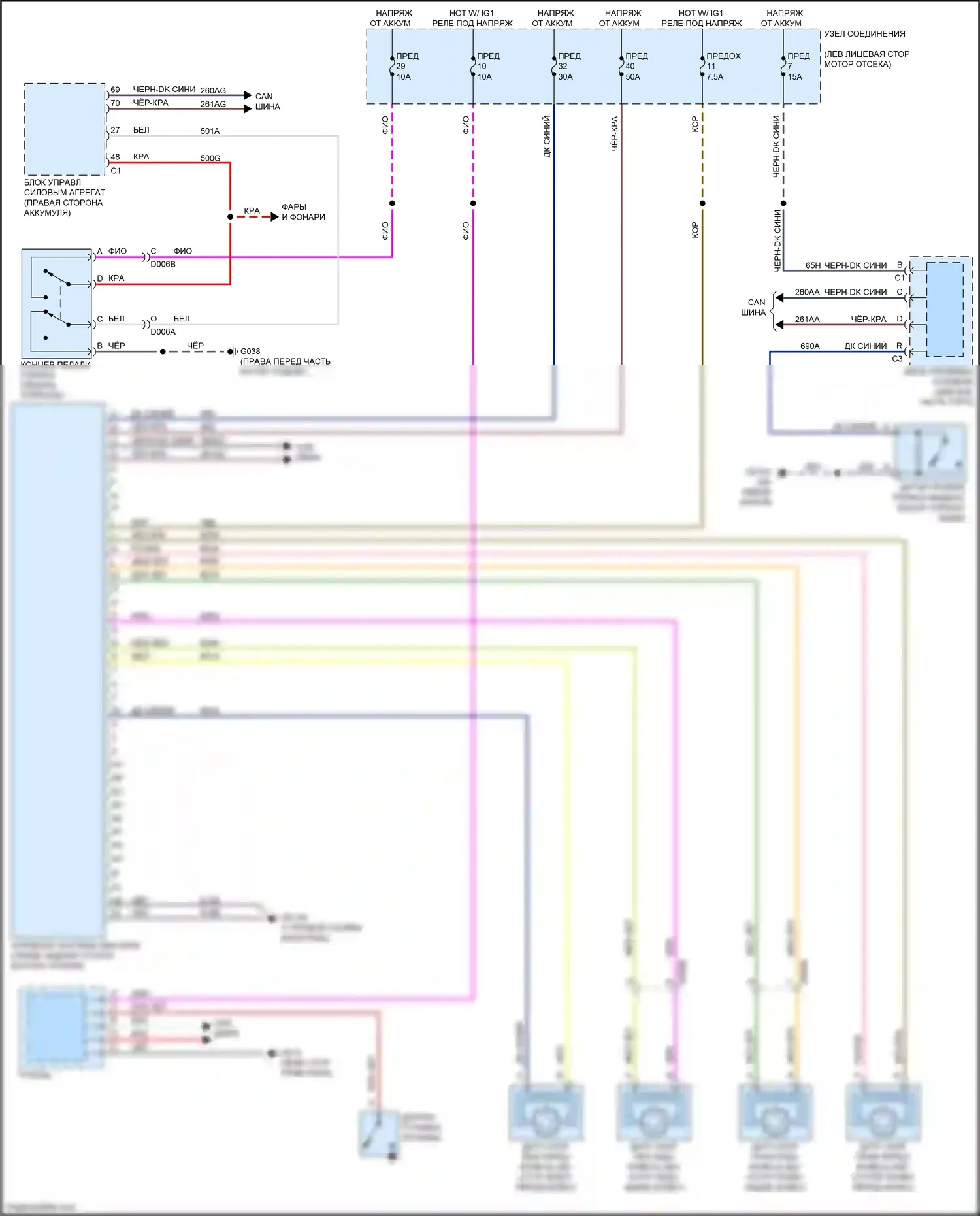

# Антиблокировочная система abs электросхема

Антиблокировочная система abs — Антиблокировочная система abs электросхема — Антиблокировочная система abs электросхема. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Кондиционирование воздуха

# Электросхема климат контроля

# Электросхема климат контроля (1 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

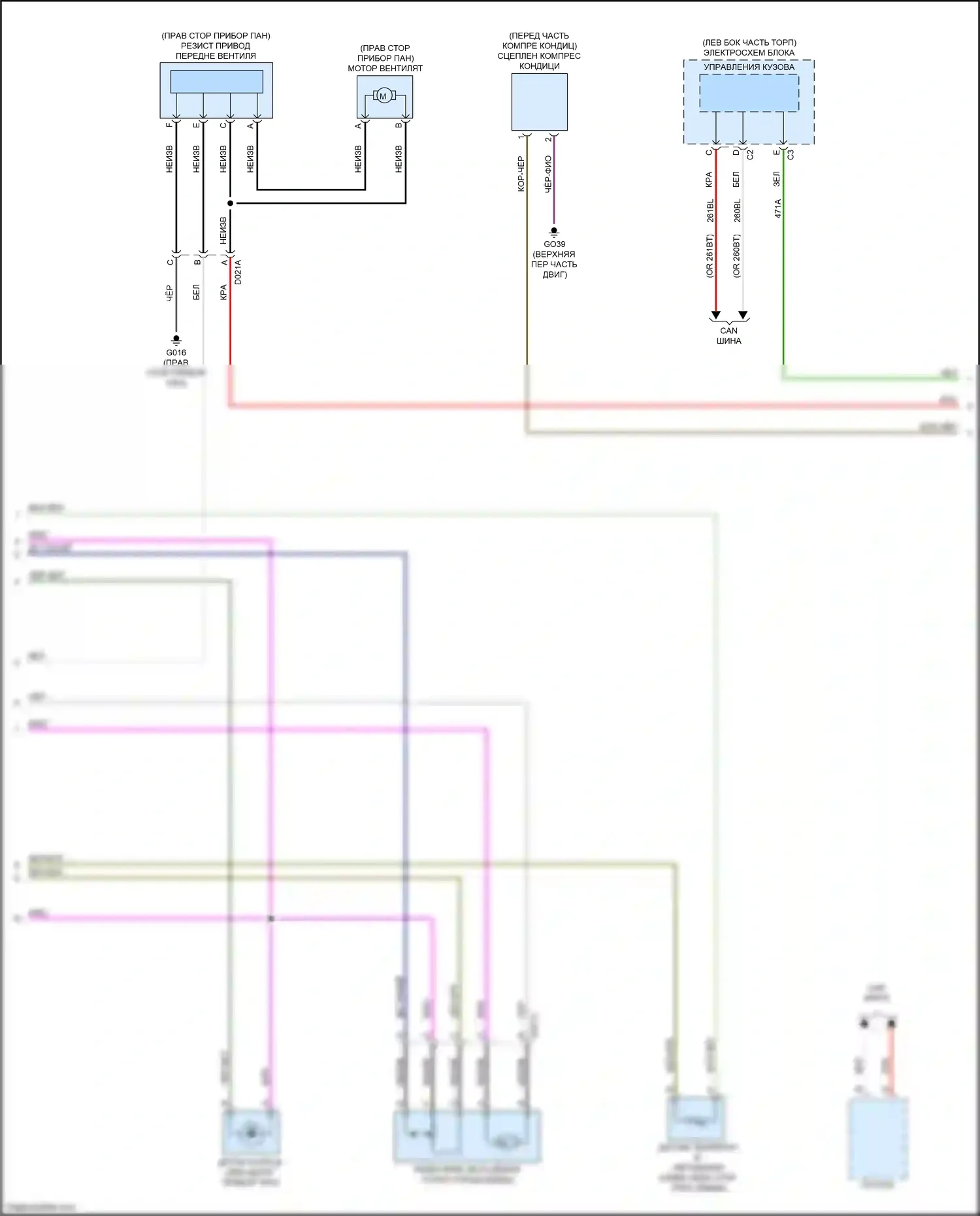

# Электросхема климат контроля (2 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема климат контроля (3 из 3)

Кондиционирование воздуха — Электросхема климат контроля — Электросхема климат контроля (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема ручного кондиционера

# Электросхема ручного кондиционера (1 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема ручного кондиционера (2 из 2)

Кондиционирование воздуха — Электросхема ручного кондиционера — Электросхема ручного кондиционера (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (4 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (4 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема блока предохранителей реле (5 из 5)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (5 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

# Электросхема освещения салона (1 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема освещения салона (2 из 2)

Освещение салона — Электросхема освещения салона — Электросхема освещения салона (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Управление зеркалами заднего вида

# Электросхема управления зеркалами заднего вида

Управление зеркалами заднего вида — Электросхема управления зеркалами заднего вида — Электросхема управления зеркалами заднего вида. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема автоматического дневного/ночного зеркала

Управление зеркалами заднего вида — Электросхема автоматического дневного/ночного зеркала — Электросхема автоматического дневного/ночного зеркала. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Предупреждение

# Электросхема контроля давления в шинах, премиум

Предупреждение — Электросхема контроля давления в шинах, премиум — Электросхема контроля давления в шинах, премиум. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема контроля давления в шинах, базовая

Предупреждение — Электросхема контроля давления в шинах, базовая — Электросхема контроля давления в шинах, базовая. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема утора

Предупреждение — Электросхема утора — Электросхема утора. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Фары

# Электросхема фар, базовая

# Электросхема фар, базовая (1 из 2)

Фары — Электросхема фар, базовая — Электросхема фар, базовая (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема фар, базовая (2 из 2)

Фары — Электросхема фар, базовая — Электросхема фар, базовая (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема фар, премиум

Фары — Электросхема фар, премиум — Электросхема фар, премиум. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Точки подключения масс

# Электросхема точек подключения масс

# Электросхема точек подключения масс (1 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема точек подключения масс (2 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема точек подключения масс (3 из 3)

Точки подключения масс — Электросхема точек подключения масс — Электросхема точек подключения масс (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

# Электросхема коробки передач (1 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема коробки передач (2 из 2)

Коробка передач — Электросхема коробки передач — Электросхема коробки передач (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Блокировка селектора

# Электросхема блокировки селектора

Блокировка селектора — Электросхема блокировки селектора — Электросхема блокировки селектора. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Магнитола

# Электросхема магнитолы, премиум

# Электросхема магнитолы, премиум (1 из 3)

Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (1 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум (2 из 3)

Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (2 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум (3 из 3)

Магнитола — Электросхема магнитолы, премиум — Электросхема магнитолы, премиум (3 из 3). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум 2

# Электросхема магнитолы, премиум 2 (1 из 4)

Магнитола — Электросхема магнитолы, премиум 2 — Электросхема магнитолы, премиум 2 (1 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум 2 (2 из 4)

Магнитола — Электросхема магнитолы, премиум 2 — Электросхема магнитолы, премиум 2 (2 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум 2 (3 из 4)

Магнитола — Электросхема магнитолы, премиум 2 — Электросхема магнитолы, премиум 2 (3 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, премиум 2 (4 из 4)

Магнитола — Электросхема магнитолы, премиум 2 — Электросхема магнитолы, премиум 2 (4 из 4). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, база

# Электросхема магнитолы, база (1 из 2)

Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (1 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема магнитолы, база (2 из 2)

Магнитола — Электросхема магнитолы, база — Электросхема магнитолы, база (2 из 2). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Багажник, задняя дверь, лючок топливного бака

# Электросхема разблокировки крышки палубы

Багажник, задняя дверь, лючок топливного бака — Электросхема разблокировки крышки палубы — Электросхема разблокировки крышки палубы. FIAT 124 Spider I (2016-2020)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.4л турбо

# Электросхема двигателя 1.4л турбо (1 из 5)

Двигатель — Электросхема двигателя 1.4л турбо — Электросхема двигателя 1.4л турбо (1 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.4л турбо (2 из 5)

Двигатель — Электросхема двигателя 1.4л турбо — Электросхема двигателя 1.4л турбо (2 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.4л турбо (3 из 5)

Двигатель — Электросхема двигателя 1.4л турбо — Электросхема двигателя 1.4л турбо (3 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.4л турбо (4 из 5)

Двигатель — Электросхема двигателя 1.4л турбо — Электросхема двигателя 1.4л турбо (4 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме

# Электросхема двигателя 1.4л турбо (5 из 5)

Двигатель — Электросхема двигателя 1.4л турбо — Электросхема двигателя 1.4л турбо (5 из 5). FIAT 124 Spider I (2016-2020)

Компоненты на схеме
