Электросхемы Eagle Summit I (1989-1996)

26 систем 51 электросхема 753 компонента

Кондиционер 1.5л

# 1.5л, электросхема кондиционера

Кондиционер 1.5л — 1.5л, электросхема кондиционера — 1.5л, электросхема кондиционера. Eagle Summit I (1989-1996)

Компоненты на схеме

# 1.5л, электросхемы кондиционирования

Кондиционер 1.5л — 1.5л, электросхемы кондиционирования — 1.5л, электросхемы кондиционирования. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 1.5л — Электросхема нагревателя — Электросхема нагревателя. Eagle Summit I (1989-1996)

Компоненты на схеме

Кондиционер 1.8л

# 1.8л, электросхемы кондиционирования

Кондиционер 1.8л — 1.8л, электросхемы кондиционирования — 1.8л, электросхемы кондиционирования. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема нагревателя

Кондиционер 1.8л — Электросхема нагревателя — Электросхема нагревателя. Eagle Summit I (1989-1996)

Компоненты на схеме

Антиблокировочная система abs

# Электросхемы антиблокировочной системы abs

Антиблокировочная система abs — Электросхемы антиблокировочной системы abs — Электросхемы антиблокировочной системы abs. Eagle Summit I (1989-1996)

Компоненты на схеме

Can шина

Can шина — Can шина. Eagle Summit I (1989-1996)

Компоненты на схеме

Вентилятор охлаждения 1.5л

# 1,5л, электросхема вентилятора охлаждения

Вентилятор охлаждения 1.5л — 1,5л, электросхема вентилятора охлаждения — 1,5л, электросхема вентилятора охлаждения. Eagle Summit I (1989-1996)

Компоненты на схеме

Вентилятор охлаждения 1.8л

# 1.8l, электросхема вентилятора охлаждения

Вентилятор охлаждения 1.8л — 1.8l, электросхема вентилятора охлаждения — 1.8l, электросхема вентилятора охлаждения. Eagle Summit I (1989-1996)

Компоненты на схеме

Круиз-контроль

# Электросхема круиз-контроля

Круиз-контроль — Электросхема круиз-контроля — Электросхема круиз-контроля. Eagle Summit I (1989-1996)

Компоненты на схеме

Подогрев стекол

# Электросхема подогрева

Подогрев стекол — Электросхема подогрева — Электросхема подогрева. Eagle Summit I (1989-1996)

Компоненты на схеме

Двигатель

# Электросхема двигателя 1.5ls

# Электросхема двигателя 1.5ls (1 из 2)

Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (1 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема двигателя 1.5ls (2 из 2)

Двигатель — Электросхема двигателя 1.5ls — Электросхема двигателя 1.5ls (2 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема двигателя 1.8ls

# Электросхема двигателя 1.8ls (1 из 2)

Двигатель — Электросхема двигателя 1.8ls — Электросхема двигателя 1.8ls (1 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема двигателя 1.8ls (2 из 2)

Двигатель — Электросхема двигателя 1.8ls — Электросхема двигателя 1.8ls (2 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема двигателя 2.4ls

# Электросхема двигателя 2.4ls (1 из 2)

Двигатель — Электросхема двигателя 2.4ls — Электросхема двигателя 2.4ls (1 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема двигателя 2.4ls (2 из 2)

Двигатель — Электросхема двигателя 2.4ls — Электросхема двигателя 2.4ls (2 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

Фары и фонари

# Электросхема внешнего освещения

Фары и фонари — Электросхема внешнего освещения — Электросхема внешнего освещения. Eagle Summit I (1989-1996)

Компоненты на схеме

Фары

# Электросхема фар, с черт.

Фары — Электросхема фар, с черт. — Электросхема фар, с черт.. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема фар, без дрели

Фары — Электросхема фар, без дрели — Электросхема фар, без дрели. Eagle Summit I (1989-1996)

Компоненты на схеме

Клаксон

# Электросхема клаксона

Клаксон — Электросхема клаксона — Электросхема клаксона. Eagle Summit I (1989-1996)

Компоненты на схеме

Приборная панель

# Электросхема часов

Приборная панель — Электросхема часов — Электросхема часов. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема датчиков и индикаторов

# Электросхема датчиков и индикаторов (1 из 2)

Приборная панель — Электросхема датчиков и индикаторов — Электросхема датчиков и индикаторов (1 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема датчиков и индикаторов (2 из 2)

Приборная панель — Электросхема датчиков и индикаторов — Электросхема датчиков и индикаторов (2 из 2). Eagle Summit I (1989-1996)

Компоненты на схеме

Освещение салона

# Электросхема освещения салона

Освещение салона — Электросхема освещения салона — Электросхема освещения салона. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема подсветки приборной панели

Освещение салона — Электросхема подсветки приборной панели — Электросхема подсветки приборной панели. Eagle Summit I (1989-1996)

Компоненты на схеме

Подушки безопасности

# Электросхема пассивного удерживающего устройства

Подушки безопасности — Электросхема пассивного удерживающего устройства — Электросхема пассивного удерживающего устройства. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема подушек безопасности

Подушки безопасности — Электросхема подушек безопасности — Электросхема подушек безопасности. Eagle Summit I (1989-1996)

Компоненты на схеме

Блок предохранителей и реле

# Электросхема блока предохранителей реле

# Электросхема блока предохранителей реле (1 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (1 из 3). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (2 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (2 из 3). Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема блока предохранителей реле (3 из 3)

Блок предохранителей и реле — Электросхема блока предохранителей реле — Электросхема блока предохранителей реле (3 из 3). Eagle Summit I (1989-1996)

Компоненты на схеме

Центральный замок

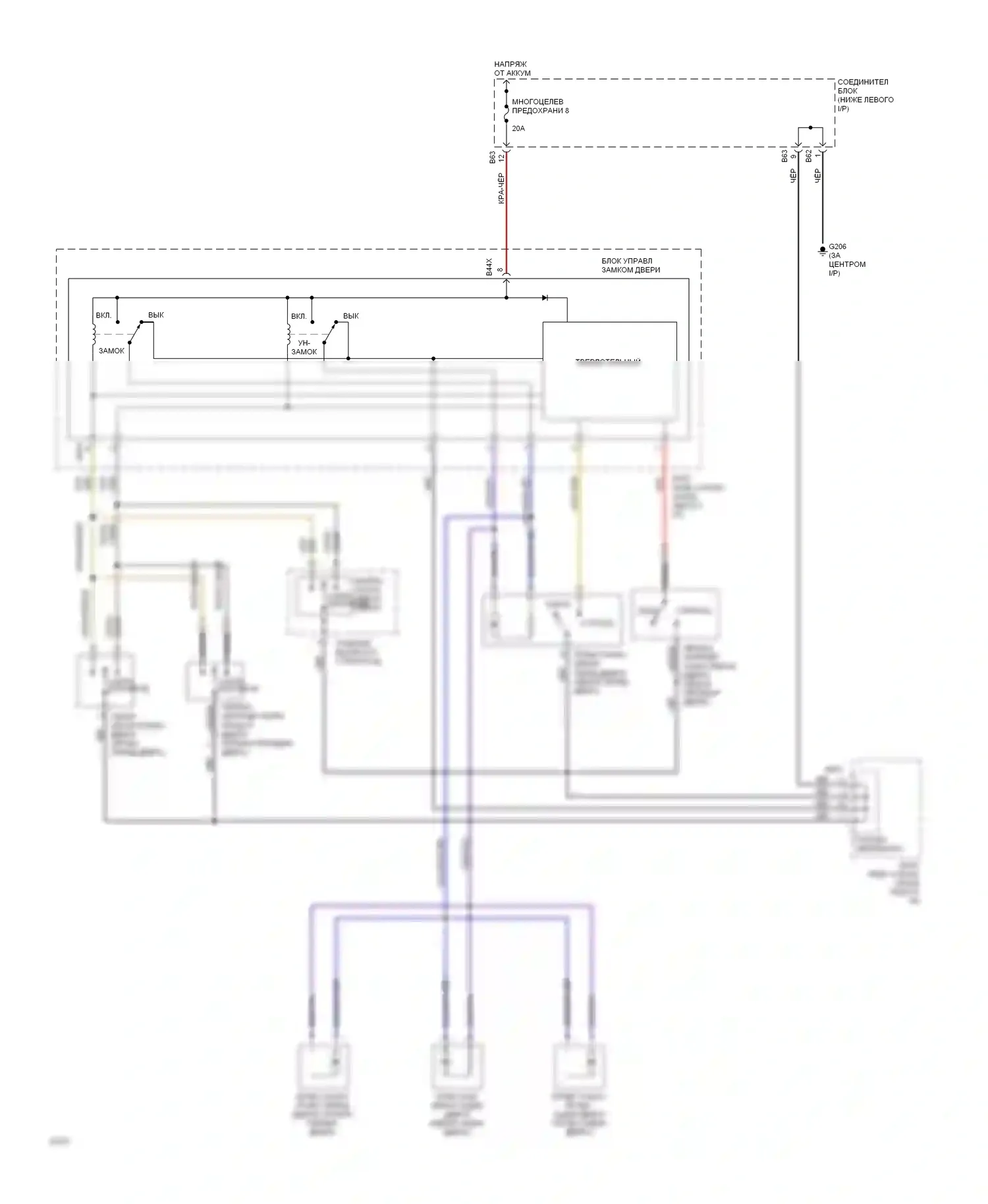

# Электросхема замка силовой двери

Центральный замок — Электросхема замка силовой двери — Электросхема замка силовой двери. Eagle Summit I (1989-1996)

Компоненты на схеме

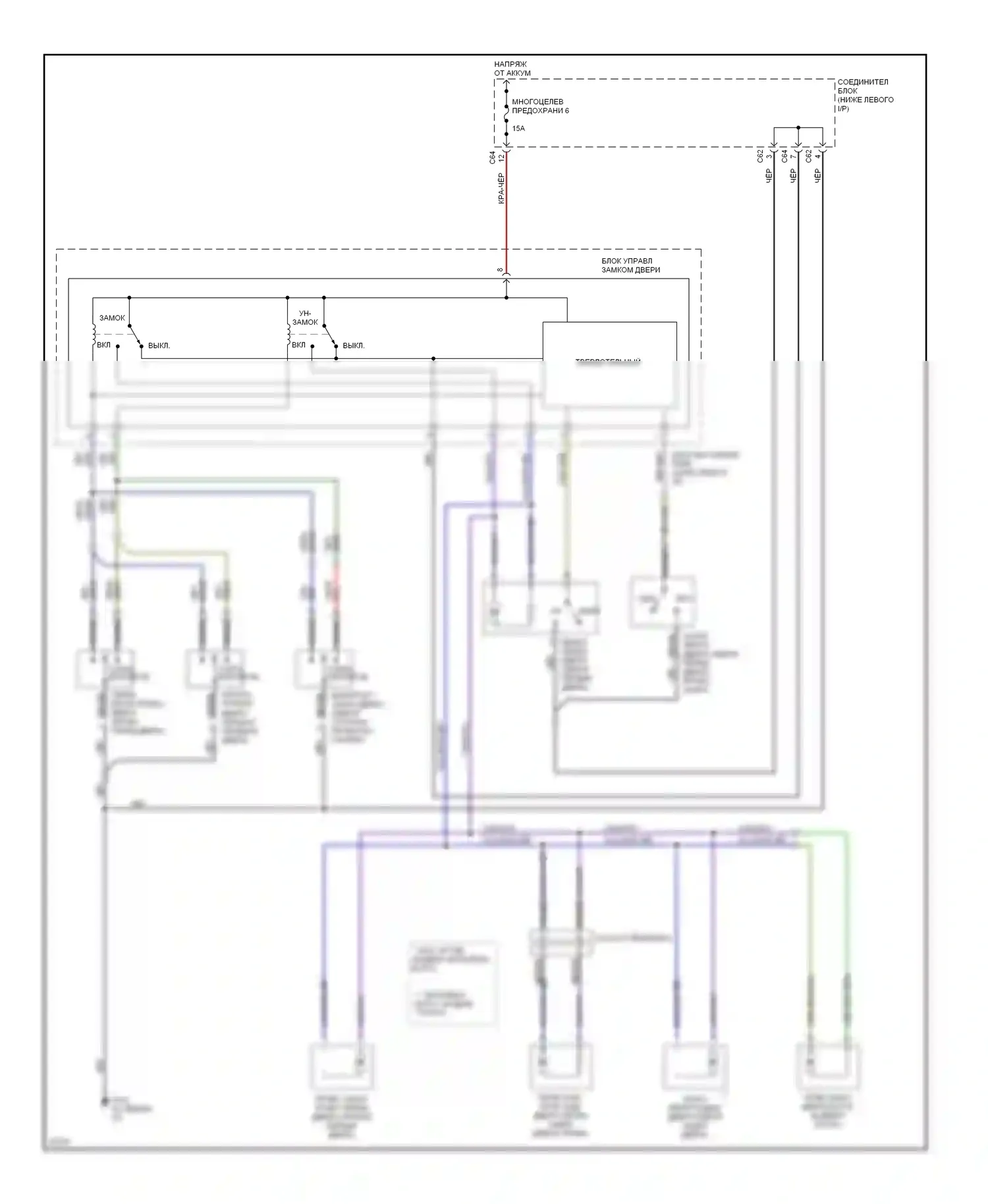

# Электросхема замка двери

Центральный замок — Электросхема замка двери — Электросхема замка двери. Eagle Summit I (1989-1996)

Компоненты на схеме

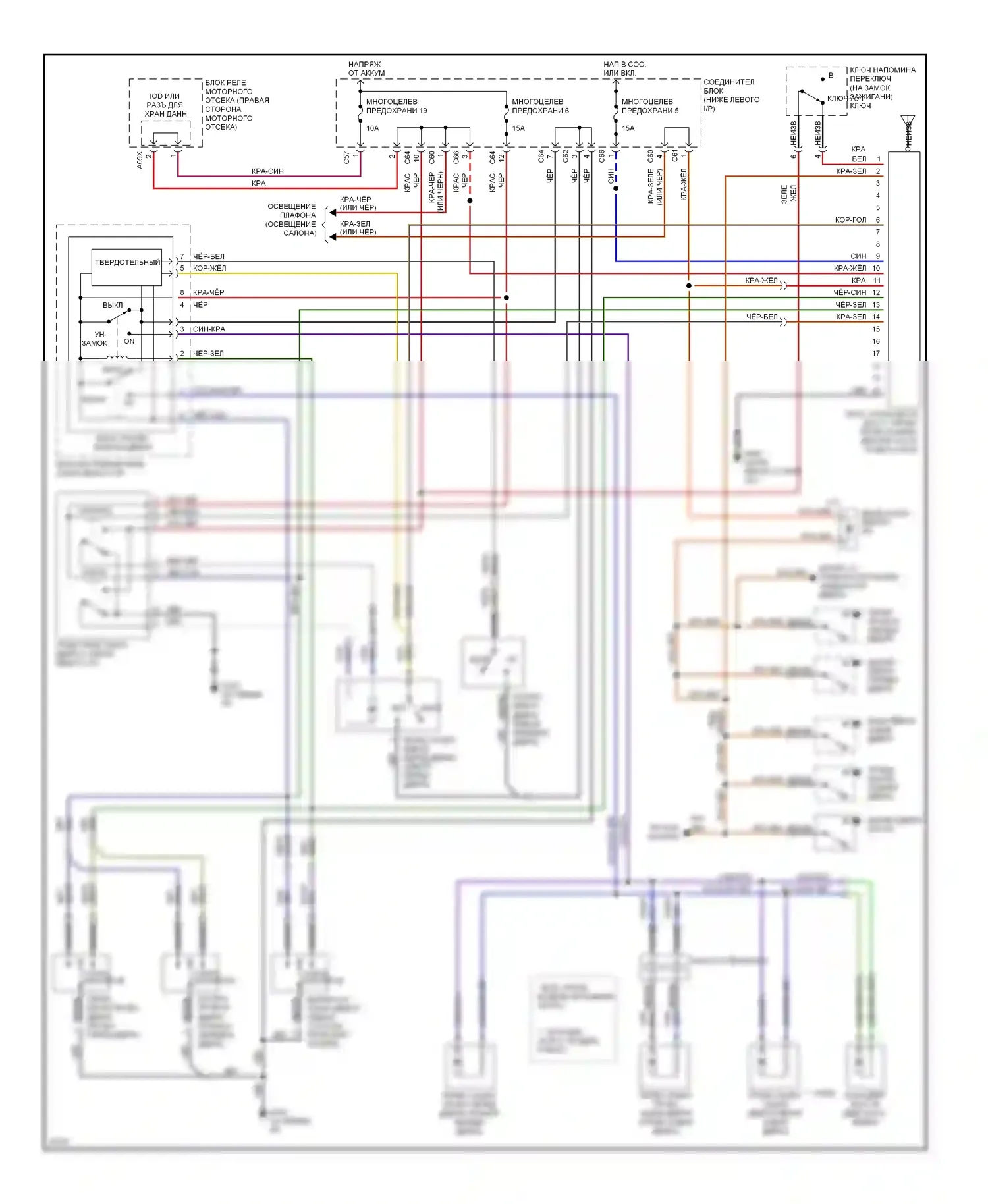

# Электросхема бесключевого доступа

Центральный замок — Электросхема бесключевого доступа — Электросхема бесключевого доступа. Eagle Summit I (1989-1996)

Компоненты на схеме

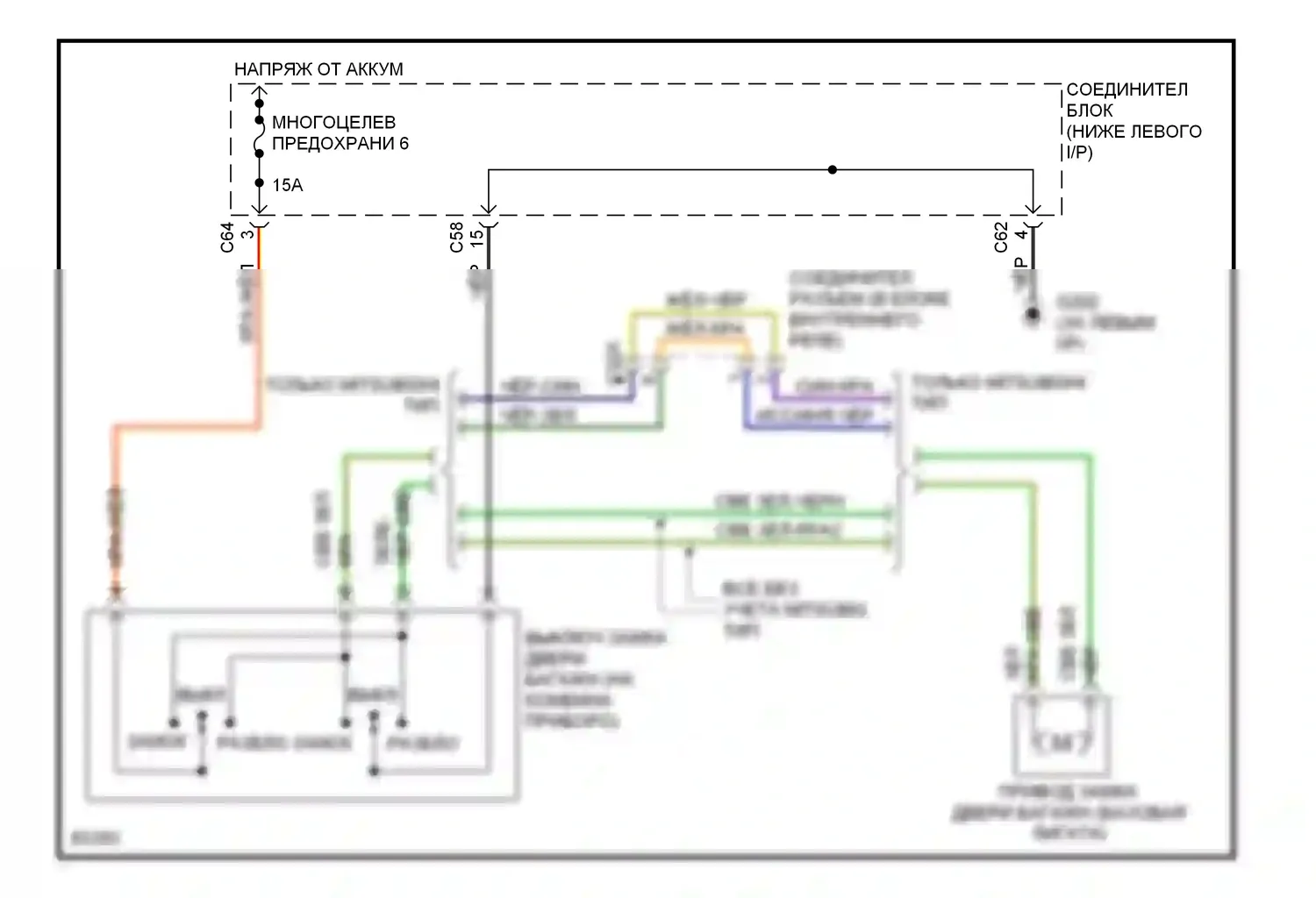

# Электросхема питания двери багажника блокировки, без блокировок питания

Центральный замок — Электросхема питания двери багажника блокировки, без блокировок питания — Электросхема питания двери багажника блокировки, без блокировок питания. Eagle Summit I (1989-1996)

Компоненты на схеме

Управление зеркалами заднего вида

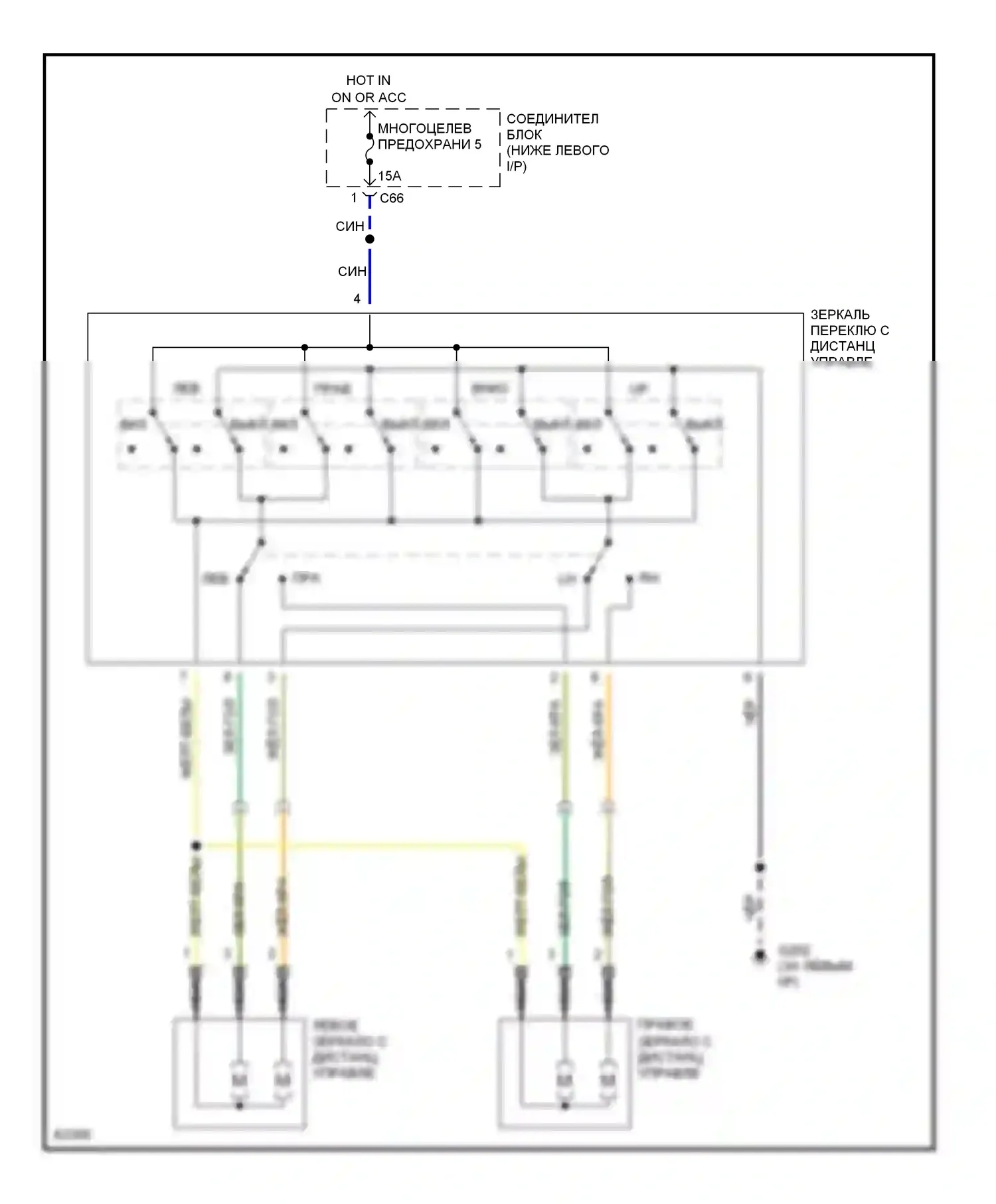

# Электросхема силового зеркала

Управление зеркалами заднего вида — Электросхема силового зеркала — Электросхема силового зеркала. Eagle Summit I (1989-1996)

Компоненты на схеме

Стеклоподъемники

# Электросхема стеклоподъемника

Стеклоподъемники — Электросхема стеклоподъемника — Электросхема стеклоподъемника. Eagle Summit I (1989-1996)

Компоненты на схеме

Стартер/генератор

# Электросхема генератора

Стартер/генератор — Электросхема генератора — Электросхема генератора. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема стартера

Стартер/генератор — Электросхема стартера — Электросхема стартера. Eagle Summit I (1989-1996)

Компоненты на схеме

Коробка передач

# Электросхема коробки передач

Коробка передач — Электросхема коробки передач — Электросхема коробки передач. Eagle Summit I (1989-1996)

Компоненты на схеме

Предупреждение

# Электросхемы системы оповещения

Предупреждение — Электросхемы системы оповещения — Электросхемы системы оповещения. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема зуммера, с автоматическими ремнями зуммера

Предупреждение — Электросхема зуммера, с автоматическими ремнями зуммера — Электросхема зуммера, с автоматическими ремнями зуммера. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема зуммера, без автоматических ремней зуммера

Предупреждение — Электросхема зуммера, без автоматических ремней зуммера — Электросхема зуммера, без автоматических ремней зуммера. Eagle Summit I (1989-1996)

Компоненты на схеме

Дворники и омыватели

# 2-ступенчатая электросхема дворников и омывателей

Дворники и омыватели — 2-ступенчатая электросхема дворников и омывателей — 2-ступенчатая электросхема дворников и омывателей. Eagle Summit I (1989-1996)

Компоненты на схеме

# Интервал дворников и омывателей монтажной электросхемой

Дворники и омыватели — Интервал дворников и омывателей монтажной электросхемой — Интервал дворников и омывателей монтажной электросхемой. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема передних дворников и омывателей

Дворники и омыватели — Электросхема передних дворников и омывателей — Электросхема передних дворников и омывателей. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема задних дворников и омывателей

Дворники и омыватели — Электросхема задних дворников и омывателей — Электросхема задних дворников и омывателей. Eagle Summit I (1989-1996)

Компоненты на схеме

Кондиционирование воздуха

# Электросхемы кондиционирования

Кондиционирование воздуха — Электросхемы кондиционирования — Электросхемы кондиционирования. Eagle Summit I (1989-1996)

Компоненты на схеме

# Электросхема нагревателя

Кондиционирование воздуха — Электросхема нагревателя — Электросхема нагревателя. Eagle Summit I (1989-1996)

Компоненты на схеме

Вентилятор охлаждения

# Электросхема вентилятора охлаждения

Вентилятор охлаждения — Электросхема вентилятора охлаждения — Электросхема вентилятора охлаждения. Eagle Summit I (1989-1996)

Компоненты на схеме

Складная крыша/люк

# Электросхема люка

Складная крыша/люк — Электросхема люка — Электросхема люка. Eagle Summit I (1989-1996)

Компоненты на схеме
